Araç bakımı2152. Lastik tamir setine sahip araçlar:Sağ taraftaki ampulleri
değiştirmek için, ilk önce plastik
somunu çıkarın ve sızdırmazlık
maddesiyle birlikte ek parçasını
çıkarın.
3. Plastik tespit somununu içerden elle çıkarın.
4. Arka lamba grubunu girintiden dikkatlice çekip çıkarın.
5. Kabloyu kilit mandalından çıkarın.
6. Üç adet tutucu tırnağa bastırın ve
ampul taşıyıcıyı lamba grubundan
çıkarın.
7. Ampulleri çıkarın ve yeni ampulleri takın:
Sinyal lambası ( 1)
Arka lamba/fren lambası ( 2)

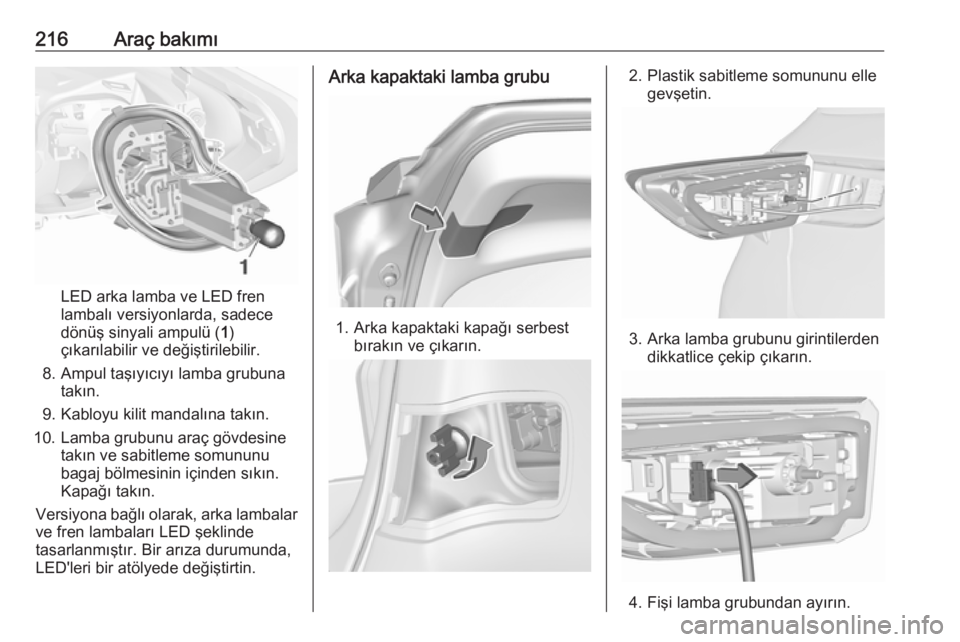

216Araç bakımı
LED arka lamba ve LED fren
lambalı versiyonlarda, sadece
dönüş sinyali ampulü ( 1)
çıkarılabilir ve değiştirilebilir.
8. Ampul taşıyıcıyı lamba grubuna takın.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somununu
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar
ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4. Fişi lamba grubundan ayırın.

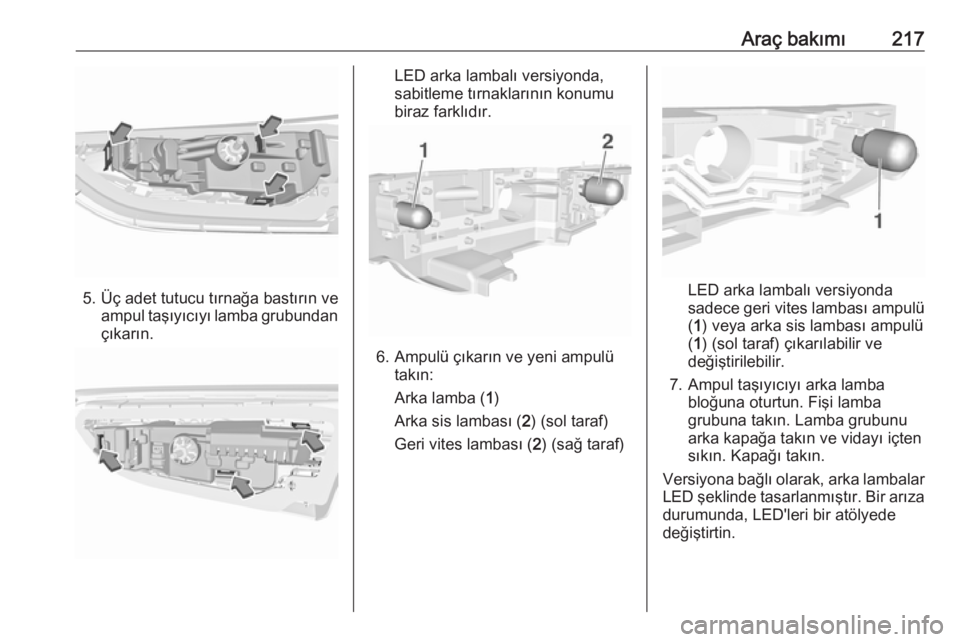

Araç bakımı217
5. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
LED arka lambalı versiyonda,
sabitleme tırnaklarının konumu
biraz farklıdır.
6. Ampulü çıkarın ve yeni ampulü takın:
Arka lamba ( 1)
Arka sis lambası ( 2) (sol taraf)
Geri vites lambası ( 2) (sağ taraf)
LED arka lambalı versiyonda
sadece geri vites lambası ampulü ( 1 ) veya arka sis lambası ampulü
( 1 ) (sol taraf) çıkarılabilir ve
değiştirilebilir.
7. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Fişi lamba
grubuna takın. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Versiyona bağlı olarak, arka lambalar
LED şeklinde tasarlanmıştır. Bir arıza durumunda, LED'leri bir atölyede
değiştirtin.

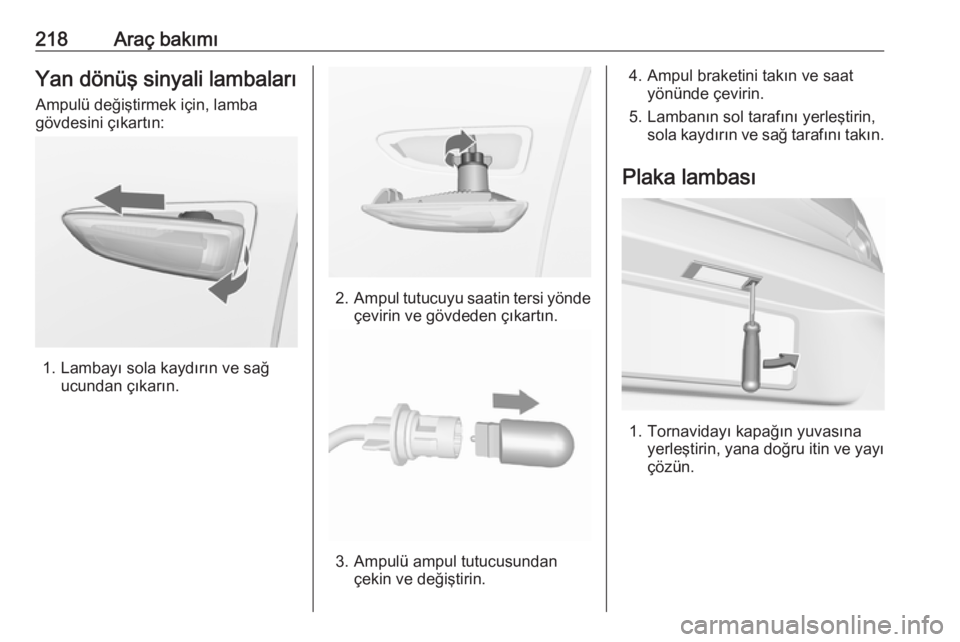

218Araç bakımıYan dönüş sinyali lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.

Araç bakımı219
2. Lambayı alttan dışarı çıkartın, buesnada kablodan çekmeyin.
3. Ampul tutucuyu lamba gövdesinden çıkartmak için saatin
tersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç lambalar İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● motor bölmesi
● gösterge paneli
● bagaj bölümü
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

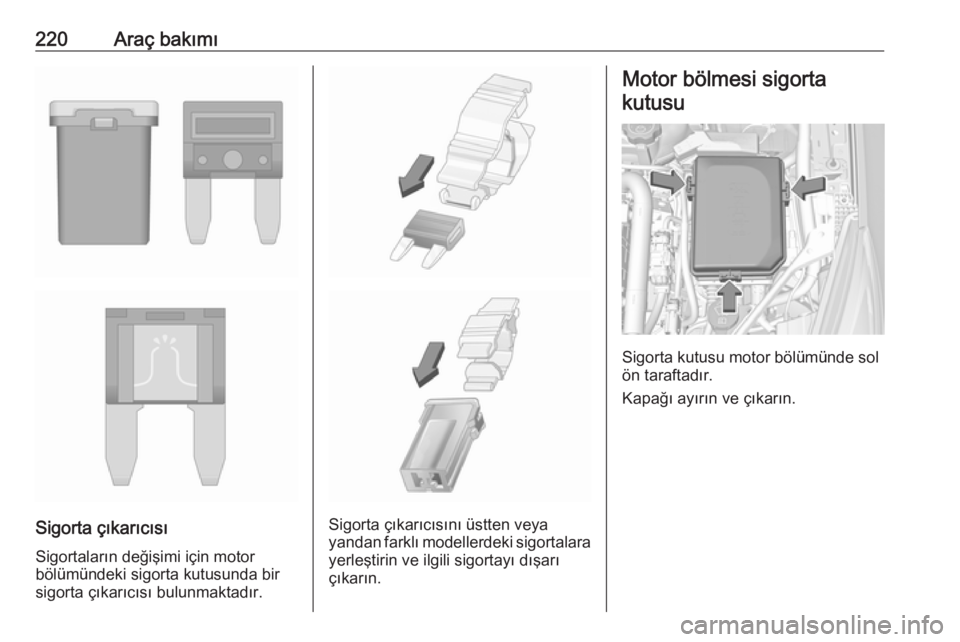

220Araç bakımı
Sigorta çıkarıcısıSigortaların değişimi için motor
bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.

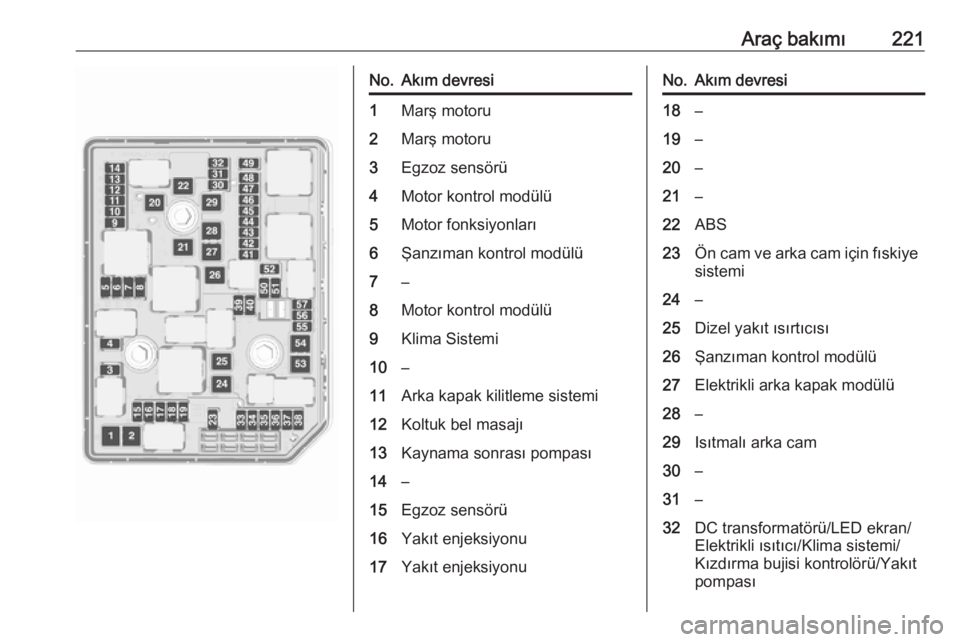

Araç bakımı221No.Akım devresi1Marş motoru2Marş motoru3Egzoz sensörü4Motor kontrol modülü5Motor fonksiyonları6Şanzıman kontrol modülü7–8Motor kontrol modülü9Klima Sistemi10–11Arka kapak kilitleme sistemi12Koltuk bel masajı13Kaynama sonrası pompası14–15Egzoz sensörü16Yakıt enjeksiyonu17Yakıt enjeksiyonuNo.Akım devresi18–19–20–21–22ABS23Ön cam ve arka cam için fıskiye
sistemi24–25Dizel yakıt ısırtıcısı26Şanzıman kontrol modülü27Elektrikli arka kapak modülü28–29Isıtmalı arka cam30–31–32DC transformatörü/LED ekran/
Elektrikli ısıtıcı/Klima sistemi/
Kızdırma bujisi kontrolörü/Yakıt
pompası

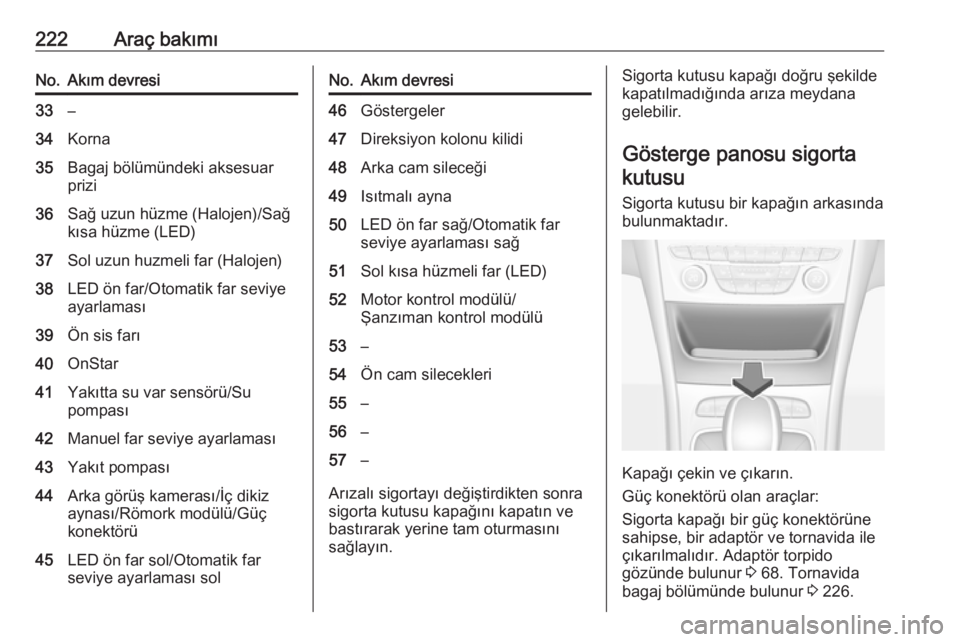

222Araç bakımıNo.Akım devresi33–34Korna35Bagaj bölümündeki aksesuar
prizi36Sağ uzun hüzme (Halojen)/Sağ
kısa hüzme (LED)37Sol uzun huzmeli far (Halojen)38LED ön far/Otomatik far seviye
ayarlaması39Ön sis farı40OnStar41Yakıtta su var sensörü/Su
pompası42Manuel far seviye ayarlaması43Yakıt pompası44Arka görüş kamerası/İç dikiz
aynası/Römork modülü/Güç
konektörü45LED ön far sol/Otomatik far
seviye ayarlaması solNo.Akım devresi46Göstergeler47Direksiyon kolonu kilidi48Arka cam sileceği49Isıtmalı ayna50LED ön far sağ/Otomatik far
seviye ayarlaması sağ51Sol kısa hüzmeli far (LED)52Motor kontrol modülü/
Şanzıman kontrol modülü53–54Ön cam silecekleri55–56–57–
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigortakutusu
Sigorta kutusu bir kapağın arkasında bulunmaktadır.
Kapağı çekin ve çıkarın.
Güç konektörü olan araçlar:
Sigorta kapağı bir güç konektörüne
sahipse, bir adaptör ve tornavida ile çıkarılmalıdır. Adaptör torpido
gözünde bulunur 3 68. Tornavida
bagaj bölümünde bulunur 3 226.
