2016 OPEL ASTRA K Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri87İkaz lambaları, ekrangöstergeleri ve kontrollambaları
Göstergeler Versiyona bağlı olarak iki gösterge
grubu mevcuttur:

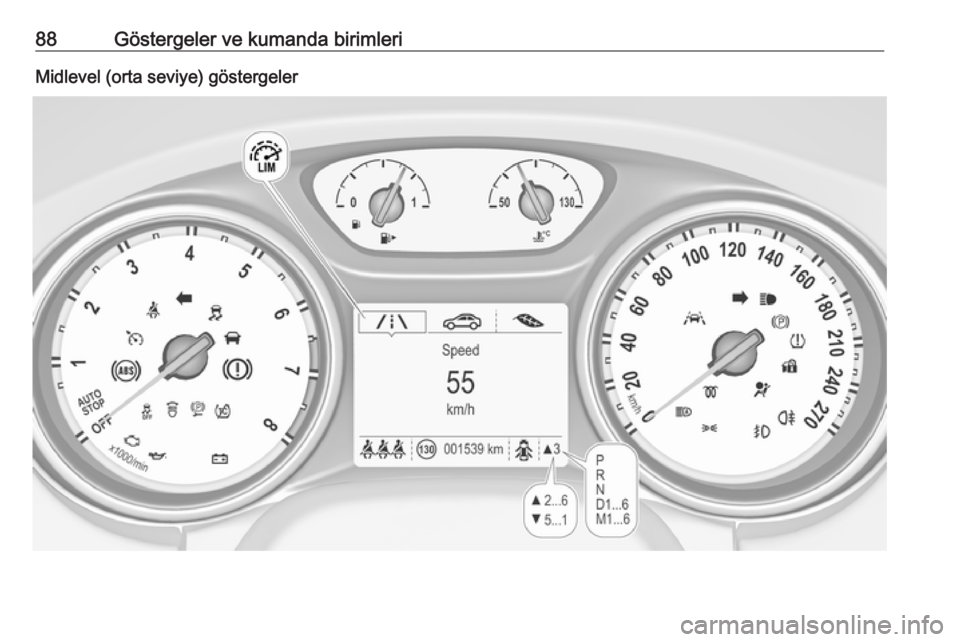

88Göstergeler ve kumanda birimleriMidlevel (orta seviye) göstergeler

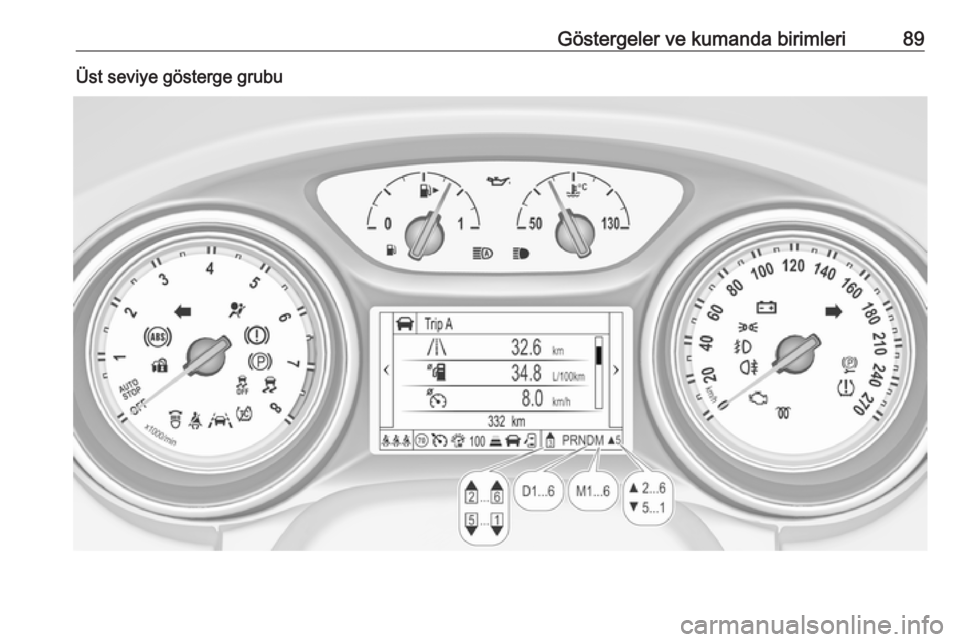

Göstergeler ve kumanda birimleri89Üst seviye gösterge grubu

90Göstergeler ve kumanda birimleriGenel bakışODönüş sinyali 3 94XEmniyet kemeri takma uyarısı
3 94vHava yastığı sistemi ve kemer
gerdiricileri 3 95VHava yastığının devre dışı bıra‐
kılması 3 95pŞarj sistemi 3 96ZArıza gösterge lambası 3 96RFren ve debriyaj sistemi 3 96mElektrikli park freni 3 96jElektrikli park freni arızası
3 96uAnti blokaj fren sistemi (ABS)
3 97RVites değiştirme 3 97Eİzleme mesafesi 3 97aŞeritte kalma asistanı 3 97nElektronik Stabilite Kontrolü
kapalı 3 97bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 97kÇekiş Kontrol Sistemi kapalı
3 98!Ön ısıtma 3 98wLastik basıncı kontrol sistemi
3 98IMotor yağ basıncı 3 98YDüşük yakıt seviyesi 3 98dElektronik şifreli devre kesici
(immobilizer) 3 998Dış aydınlatma 3 99CUzun hüzmeli far 3 99fUzun hüzmeli far asistanı
3 99fLED ön farlar 3 99>Sis farı 3 99rArka sis lambası 3 99mHız Sabitleme Sistemi (Cruise
control) 3 99AÖnde araç tespit edildi 3 100LHız sınırlayıcı 3 100LTrafik işareti asistanı 3 100hKapı açık 3 100
Kilometre saati
Araç hızını gösterir.

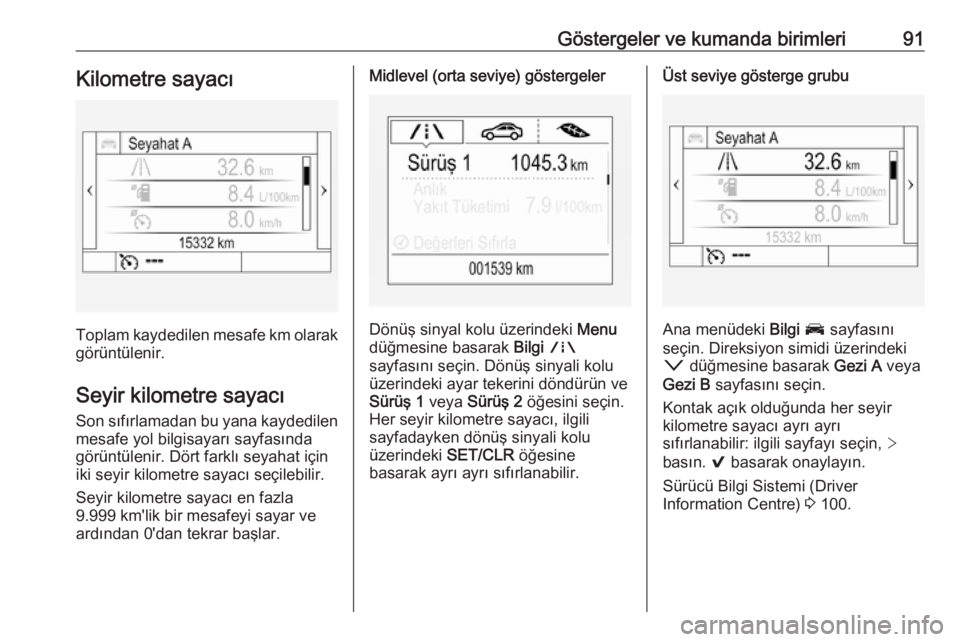

Göstergeler ve kumanda birimleri91Kilometre sayacı
Toplam kaydedilen mesafe km olarak
görüntülenir.
Seyir kilometre sayacı
Son sıfırlamadan bu yana kaydedilen mesafe yol bilgisayarı sayfasında
görüntülenir. Dört farklı seyahat için
iki seyir kilometre sayacı seçilebilir.
Seyir kilometre sayacı en fazla
9.999 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Midlevel (orta seviye) göstergeler
Dönüş sinyal kolu üzerindeki Menu
düğmesine basarak Bilgi ;
sayfasını seçin. Dönüş sinyali kolu
üzerindeki ayar tekerini döndürün ve
Sürüş 1 veya Sürüş 2 öğesini seçin.
Her seyir kilometre sayacı, ilgili
sayfadayken dönüş sinyali kolu
üzerindeki SET/CLR öğesine
basarak ayrı ayrı sıfırlanabilir.
Üst seviye gösterge grubu
Ana menüdeki Bilgi J sayfasını
seçin. Direksiyon simidi üzerindeki
o düğmesine basarak Gezi A veya
Gezi B sayfasını seçin.
Kontak açık olduğunda her seyir
kilometre sayacı ayrı ayrı
sıfırlanabilir: ilgili sayfayı seçin, >
basın. 9 basarak onaylayın.
Sürücü Bilgi Sistemi (Driver
Information Centre) 3 100.

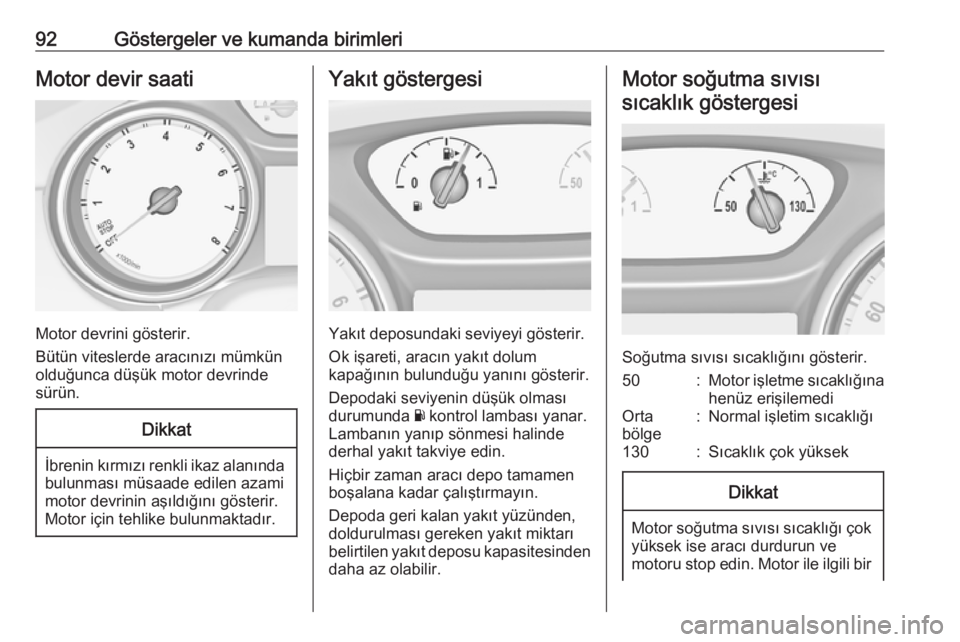

92Göstergeler ve kumanda birimleriMotor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki seviyeyi gösterir.
Ok işareti, aracın yakıt dolum
kapağının bulunduğu yanını gösterir.
Depodaki seviyenin düşük olması
durumunda Y kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman aracı depo tamamen
boşalana kadar çalıştırmayın.
Depoda geri kalan yakıt yüzünden,
doldurulması gereken yakıt miktarı
belirtilen yakıt deposu kapasitesinden daha az olabilir.
Motor soğutma sıvısı
sıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
50:Motor işletme sıcaklığına
henüz erişilemediOrta
bölge:Normal işletim sıcaklığı130:Sıcaklık çok yüksekDikkat
Motor soğutma sıvısı sıcaklığı çok yüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir

Göstergeler ve kumanda birimleri93tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.

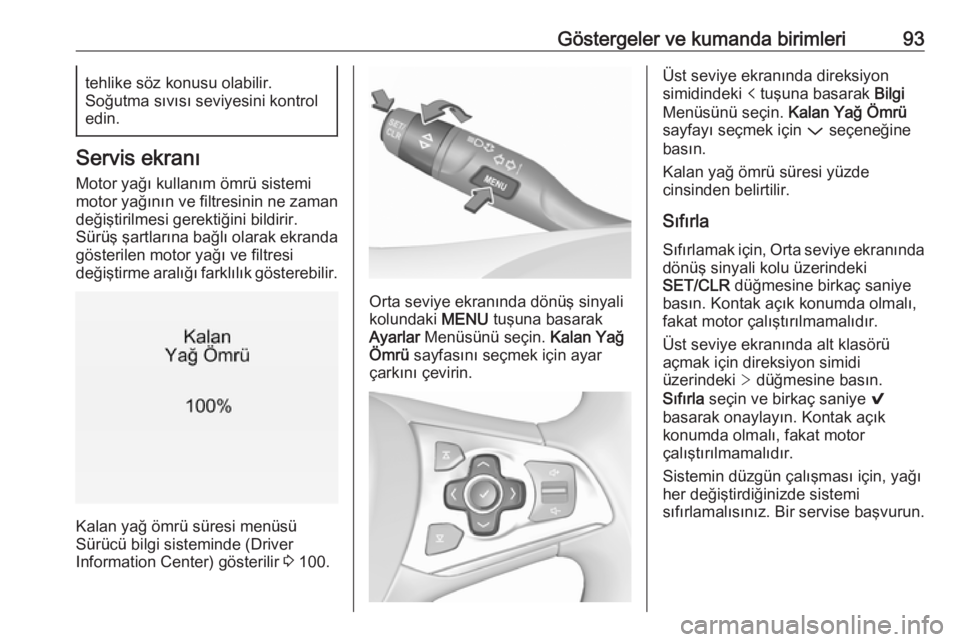

Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan yağ ömrü süresi menüsü
Sürücü bilgi sisteminde (Driver
Information Center) gösterilir 3 100.
Orta seviye ekranında dönüş sinyali
kolundaki MENU tuşuna basarak
Ayarlar Menüsünü seçin. Kalan Yağ
Ömrü sayfasını seçmek için ayar
çarkını çevirin.
Üst seviye ekranında direksiyon
simidindeki p tuşuna basarak Bilgi
Menüsünü seçin. Kalan Yağ Ömrü
sayfayı seçmek için P seçeneğine
basın.
Kalan yağ ömrü süresi yüzde
cinsinden belirtilir.
Sıfırla
Sıfırlamak için, Orta seviye ekranında dönüş sinyali kolu üzerindeki
SET/CLR düğmesine birkaç saniye
basın. Kontak açık konumda olmalı,
fakat motor çalıştırılmamalıdır.
Üst seviye ekranında alt klasörü
açmak için direksiyon simidi
üzerindeki > düğmesine basın.
Sıfırla seçin ve birkaç saniye 9
basarak onaylayın. Kontak açık
konumda olmalı, fakat motor
çalıştırılmamalıdır.
Sistemin düzgün çalışması için, yağı
her değiştirdiğinizde sistemi
sıfırlamalısınız. Bir servise başvurun.

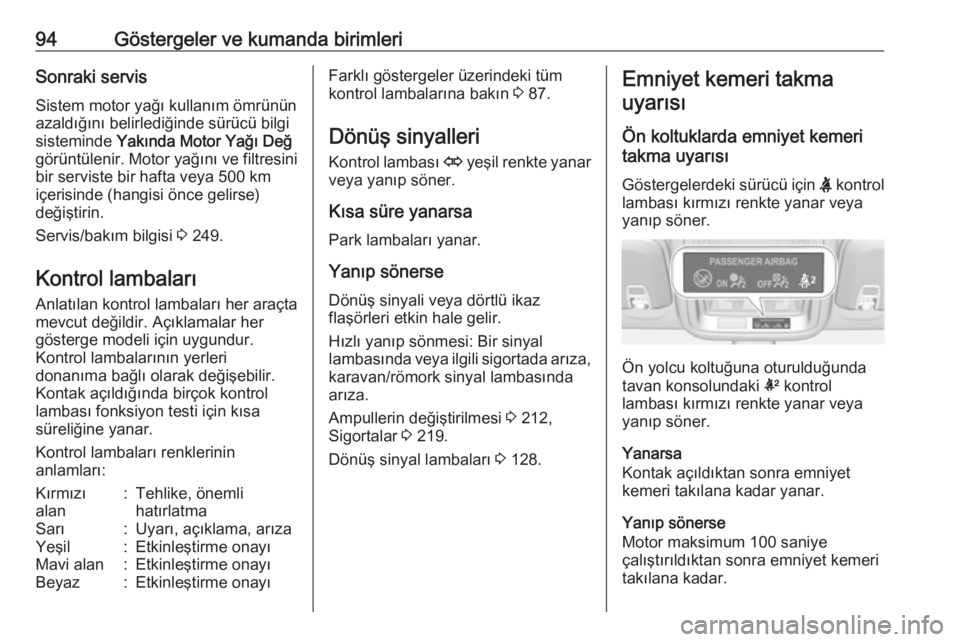

94Göstergeler ve kumanda birimleriSonraki servisSistem motor yağı kullanım ömrünün
azaldığını belirlediğinde sürücü bilgi
sisteminde Yakında Motor Yağı Değ
görüntülenir. Motor yağını ve filtresini
bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Servis/bakım bilgisi 3 249.
Kontrol lambaları
Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı
alan:Tehlike, önemli
hatırlatmaSarı:Uyarı, açıklama, arızaYeşil:Etkinleştirme onayıMavi alan:Etkinleştirme onayıBeyaz:Etkinleştirme onayıFarklı göstergeler üzerindeki tüm
kontrol lambalarına bakın 3 87.
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 212,
Sigortalar 3 219.
Dönüş sinyal lambaları 3 128.Emniyet kemeri takma
uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Göstergelerdeki sürücü için X kontrol
lambası kırmızı renkte yanar veya
yanıp söner.
Ön yolcu koltuğuna oturulduğunda
tavan konsolundaki k kontrol
lambası kırmızı renkte yanar veya
yanıp söner.
Yanarsa
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
