2016 OPEL ASTRA J Používateľská príručka (in Slovak)

Úložná schránka63Úložný priestor pod
sedadlom
Stlačte tlačidlo v priehlbine a
vytiahnite zásuvku. Maximálne
zaťaženie: 3 kg. Pre zatvorenie
zatlačte dovnútra a zaistite.
Pri verziách so systémom zadného
nosiča 3 65 je súprava na opravu
pneumatiky uložená v zásuvke.
Súprava na opravu pneumatík
3 277.
Úložný priestor v lakťovej
opierke
Úložný priestor pod prednou
lakťovou opierkou
Stlačením tlačidla vyklopte lakťovú
opierku. Lakťová opierka musí byť v
zadnej krajnej polohe.
Úložný priestor v zadnej lakťovej
opierke
Sklopte lakťovú opierku a otvorte kryt.
Zatvorte kryt pred vyklopením
lakťovej opierky.

64Úložná schránkaOdkladací priestor vstredovej konzole
Predná konzola
Ukladací priestor môžete použiť na
drobné predmety.
Pod krytom je k dispozícii úložný
priestor podľa prevedenia vozidla.
Posuňte kryt dozadu.
Rám držiaka šálok môžete vybrať
stlačením tlačidla. Rám môžete vložiť
do príručnej odkladacej schránky.
Pod strednou policou sa nachádza
ďalší úložný priestor. Vyklopte
strednú policu a uchyťte ju vo zvislej
polohe. Rám držiaka pohárov môžete
využiť na ukladanie fliaš.
Zadná konzola
Vytiahnite zásuvku.
Výstraha
Nepoužívať na popol ani inéhorľavé predmety.

Úložná schránka65Systém zadného nosičaSystém zadného nosiča pre dva
bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť bicykle k
vyťahovaciemu nosiču, ktorý je
zabudovaný do podlahy vozidla.
Preprava iných predmetov nie je
povolená.
Maximálne zaťaženie systému
zadného nosiča je 40 kg. Maximálne
zaťaženie na jeden bicykel je 20 kg.
Rázvor kolies bicykla nesmie byť väčší ako 1,2 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém nosiča sa musí vsunúť do
podlahy vozidla, ak sa nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Na nosiče bicyklov neumiestňujte
bicykle, ktoré sú vybavené
karbónovými kľukami pedálov.
Bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.
Potiahnite uvoľňovaciu páčku nahor. Systém sa odpojí a rýchlo sa vysunie
von z nárazníka.

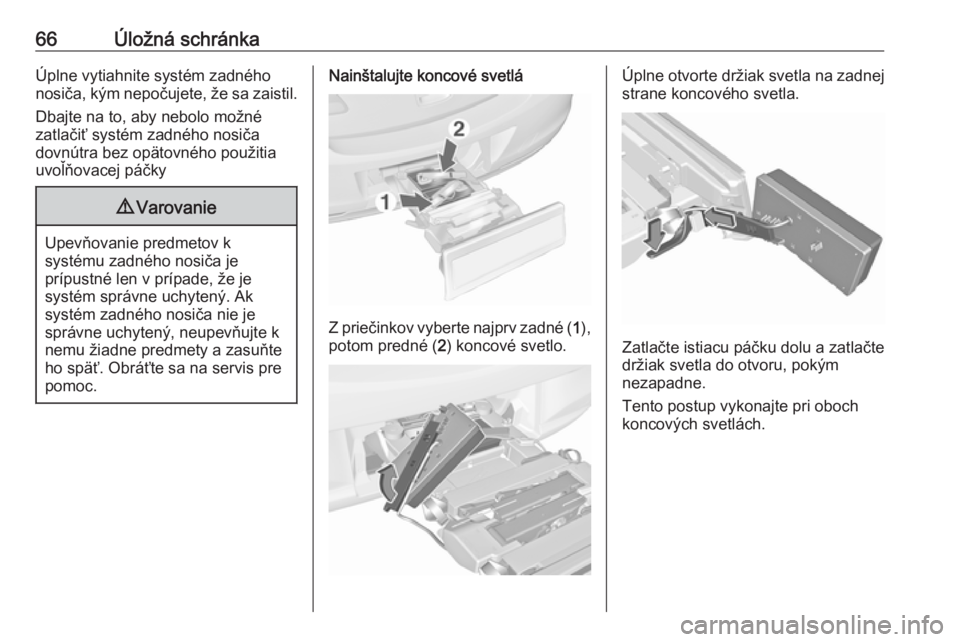

66Úložná schránkaÚplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.
Nainštalujte koncové svetlá
Z priečinkov vyberte najprv zadné ( 1),
potom predné ( 2) koncové svetlo.
Úplne otvorte držiak svetla na zadnej
strane koncového svetla.
Zatlačte istiacu páčku dolu a zatlačte
držiak svetla do otvoru, pokým
nezapadne.
Tento postup vykonajte pri oboch koncových svetlách.

Úložná schránka67
Skontrolujte polohu kábla a svetla a
uistite sa, že sú správne
nainštalované a bezpečne usadené.
Uzamknite systém zadného nosiča
Pootočte pravú istiacu páku ( 1) prvú,
potom ľavú istiacu páku ( 2), pokým
nepocítite odpor.
Systém zadného nosiča je zaistený,
keď sú istiace páky pootočené
približne o 50°. Inak sa negarantuje
bezpečná funkčnosť.
Poznámky
Zatvorte dvere batožinového
priestoru.
Vyklopte osadenie pre ramená
pedálov
Vyklopte jedno alebo obidve
osadenia pre ramená pedálov nahor tak, aby sa zaistila diagonálna
vzpera.

68Úložná schránka

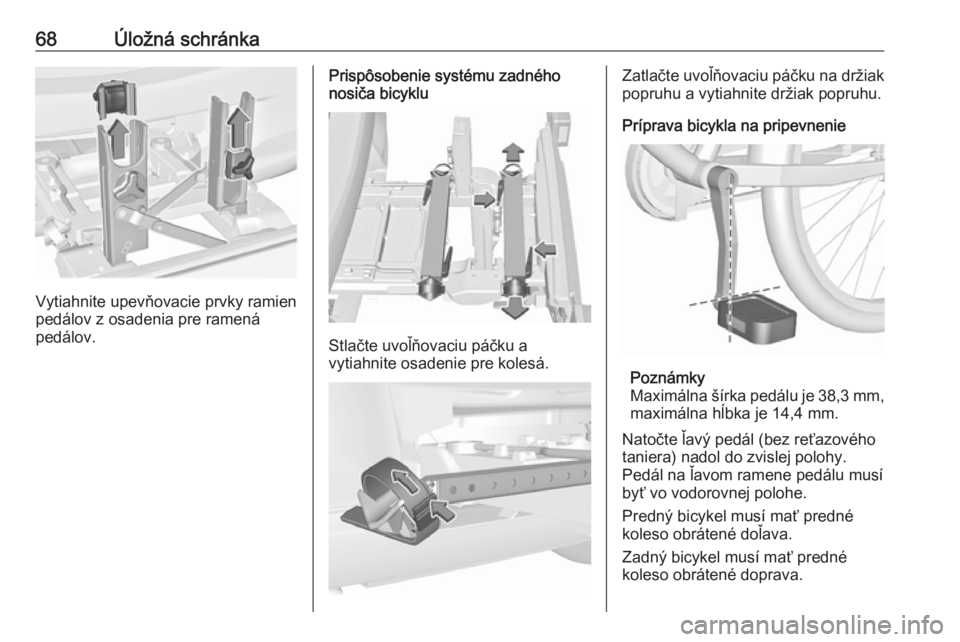

Vytiahnite upevňovacie prvky ramien
pedálov z osadenia pre ramená
pedálov.
Prispôsobenie systému zadného nosiča bicyklu
Stlačte uvoľňovaciu páčku a
vytiahnite osadenie pre kolesá.
Zatlačte uvoľňovaciu páčku na držiak
popruhu a vytiahnite držiak popruhu.
Príprava bicykla na pripevnenie
Poznámky
Maximálna šírka pedálu je 38,3 mm ,
maximálna hĺbka je 14,4 mm.
Natočte ľavý pedál (bez reťazového taniera) nadol do zvislej polohy.
Pedál na ľavom ramene pedálu musí
byť vo vodorovnej polohe.
Predný bicykel musí mať predné
koleso obrátené doľava.
Zadný bicykel musí mať predné
koleso obrátené doprava.

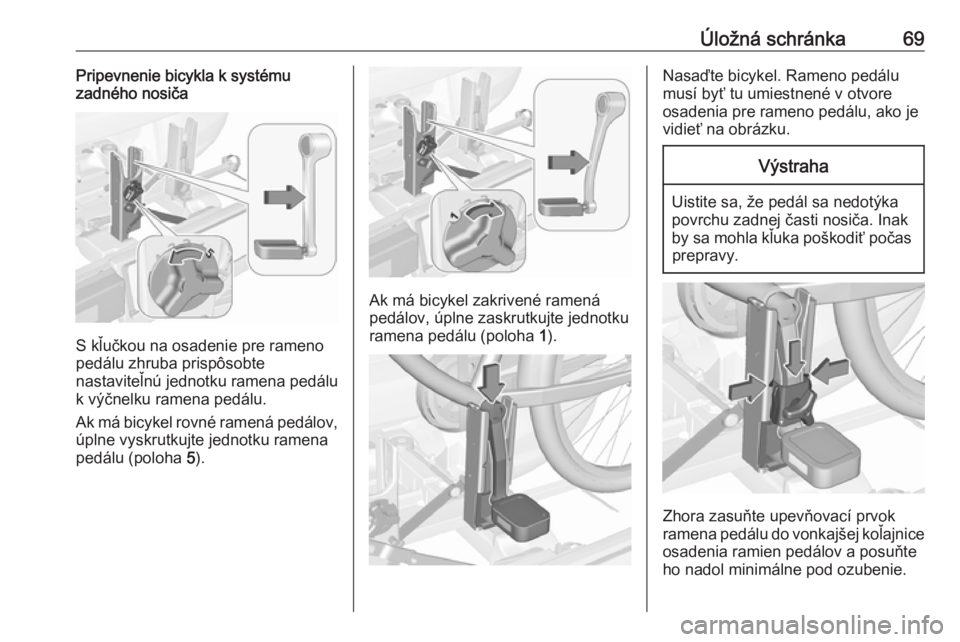

Úložná schránka69Pripevnenie bicykla k systému
zadného nosiča
S kľučkou na osadenie pre rameno
pedálu zhruba prispôsobte
nastaviteľnú jednotku ramena pedálu
k výčnelku ramena pedálu.
Ak má bicykel rovné ramená pedálov, úplne vyskrutkujte jednotku ramena
pedálu (poloha 5).
Ak má bicykel zakrivené ramená
pedálov, úplne zaskrutkujte jednotku
ramena pedálu (poloha 1).
Nasaďte bicykel. Rameno pedálu
musí byť tu umiestnené v otvore
osadenia pre rameno pedálu, ako je
vidieť na obrázku.Výstraha
Uistite sa, že pedál sa nedotýka
povrchu zadnej časti nosiča. Inak
by sa mohla kľuka poškodiť počas prepravy.
Zhora zasuňte upevňovací prvok
ramena pedálu do vonkajšej koľajnice
osadenia ramien pedálov a posuňte
ho nadol minimálne pod ozubenie.

70Úložná schránka

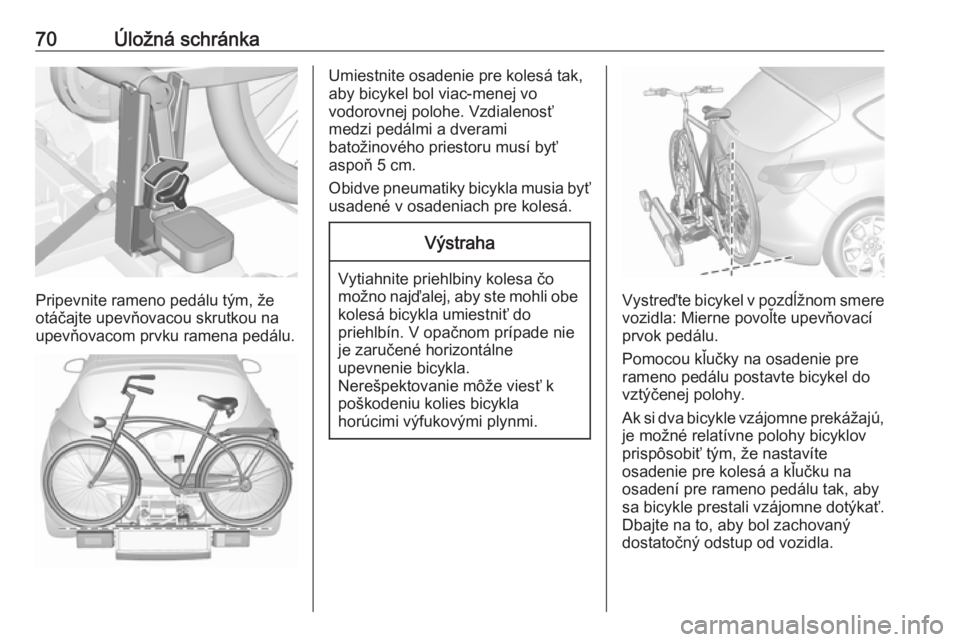

Pripevnite rameno pedálu tým, že
otáčajte upevňovacou skrutkou na
upevňovacom prvku ramena pedálu.
Umiestnite osadenie pre kolesá tak,
aby bicykel bol viac-menej vo
vodorovnej polohe. Vzdialenosť
medzi pedálmi a dverami
batožinového priestoru musí byť
aspoň 5 cm.
Obidve pneumatiky bicykla musia byť usadené v osadeniach pre kolesá.Výstraha
Vytiahnite priehlbiny kolesa čo
možno najďalej, aby ste mohli obe kolesá bicykla umiestniť do
priehlbín. V opačnom prípade nie
je zaručené horizontálne
upevnenie bicykla.
Nerešpektovanie môže viesť k
poškodeniu kolies bicykla
horúcimi výfukovými plynmi.
Vystreďte bicykel v pozdĺžnom smere
vozidla: Mierne povoľte upevňovací
prvok pedálu.
Pomocou kľučky na osadenie pre
rameno pedálu postavte bicykel do
vztýčenej polohy.
Ak si dva bicykle vzájomne prekážajú, je možné relatívne polohy bicyklov
prispôsobiť tým, že nastavíte
osadenie pre kolesá a kľučku na
osadení pre rameno pedálu tak, aby
sa bicykle prestali vzájomne dotýkať.
Dbajte na to, aby bol zachovaný
dostatočný odstup od vozidla.
