2016 OPEL ASTRA J Používateľská príručka (in Slovak)

Starostlivosť o vozidlo247
2. Žiarovku vyberiete z objímky tak,že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
Adaptívne predné
svetlomety9 Nebezpečenstvo
Systém adaptívnych predných
svetlometov používa xenónové svetlomety.
Xenónové svetlomety pracujú s
mimoriadne vysokým elektrickým
napätím. Nedotýkajte sa ich.
Žiarovky nechajte vymeniť v
odbornom servise.
Bočné svetlo/svetlá pre jazdu cez deň sú navrhnuté ako vysokosvietivá
dióda (LED) a nedajú sa vymeniť.
Žiarovky pre osvetlenie rohu sa dajú
vymeniť.
Osvetlenie rohu
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.

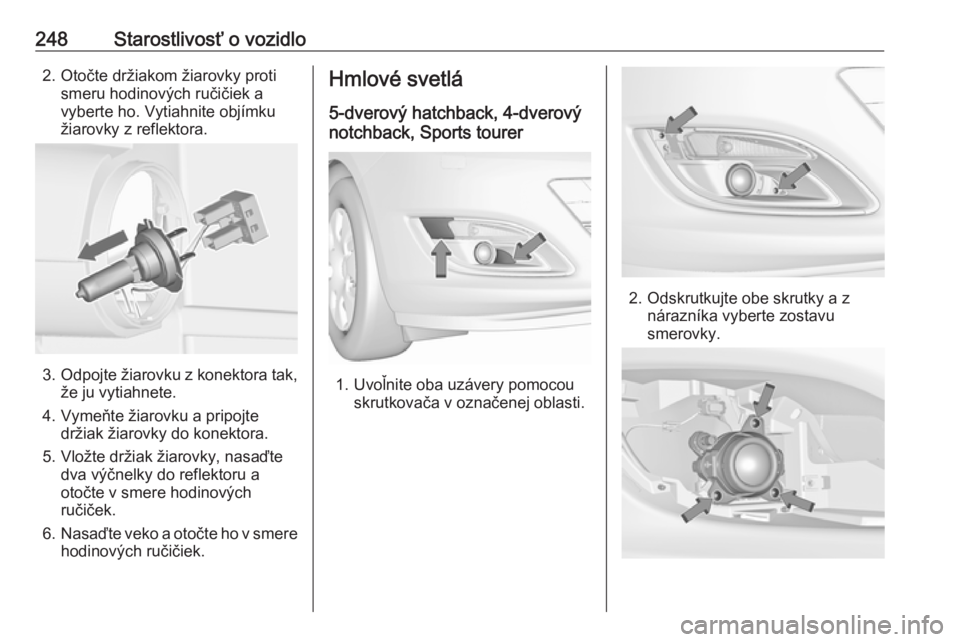

248Starostlivosť o vozidlo2. Otočte držiakom žiarovky protismeru hodinových ručičiek a
vyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku z konektora tak,
že ju vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte držiak žiarovky, nasaďte dva výčnelky do reflektoru a
otočte v smere hodinových
ručiček.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Hmlové svetlá
5-dverový hatchback, 4-dverový
notchback, Sports tourer
1. Uvoľnite oba uzávery pomocou skrutkovača v označenej oblasti.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu
smerovky.

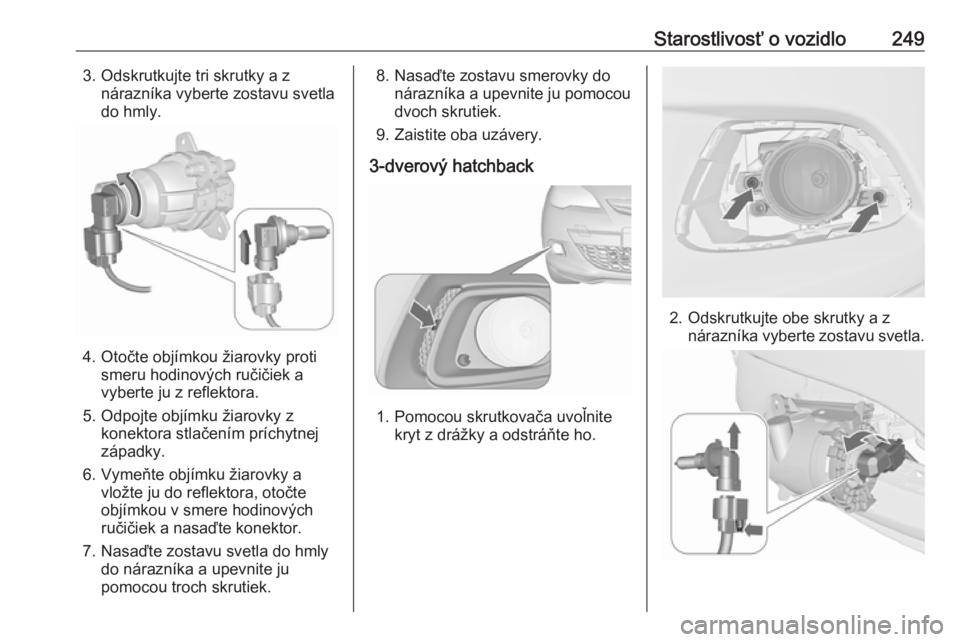

Starostlivosť o vozidlo2493. Odskrutkujte tri skrutky a znárazníka vyberte zostavu svetla
do hmly.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ju z reflektora.
5. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
6. Vymeňte objímku žiarovky a vložte ju do reflektora, otočte
objímkou v smere hodinových
ručičiek a nasaďte konektor.
7. Nasaďte zostavu svetla do hmly do nárazníka a upevnite ju
pomocou troch skrutiek.
8. Nasaďte zostavu smerovky do nárazníka a upevnite ju pomocou
dvoch skrutiek.
9. Zaistite oba uzávery.
3-dverový hatchback
1. Pomocou skrutkovača uvoľnite kryt z drážky a odstráňte ho.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu svetla.

250Starostlivosť o vozidlo3. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ju z reflektora.
4. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
5. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
6. Vložte objímku so žiarovkou do reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
7. Zmontujte zostavu svetla utiahnutím oboch skrutiek.
8. Namontujte a zaistite kryt.Predné smerovky
5-dverový hatchback, 4-dverový
notchback, Sports tourer
1. Uvoľnite oba uzávery pomocou skrutkovača v označenej oblasti.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu svetla.
3. Odpojte objímku žiarovky z reflektora stlačením oboch
príchytných západiek.

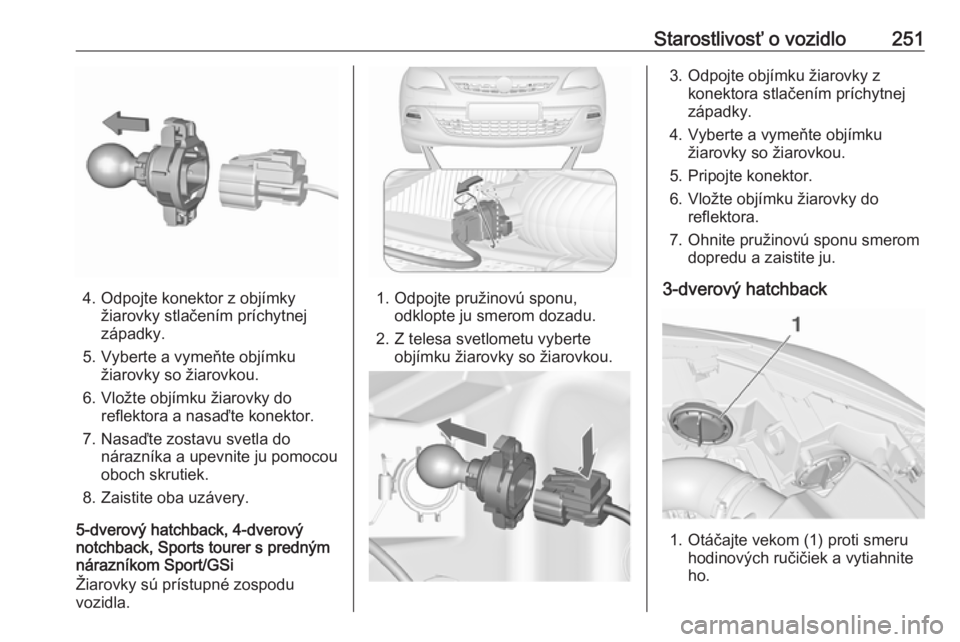

Starostlivosť o vozidlo251
4. Odpojte konektor z objímkyžiarovky stlačením príchytnej
západky.
5. Vyberte a vymeňte objímku žiarovky so žiarovkou.
6. Vložte objímku žiarovky do reflektora a nasaďte konektor.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocouoboch skrutiek.
8. Zaistite oba uzávery.
5-dverový hatchback, 4-dverový
notchback, Sports tourer s predným
nárazníkom Sport/GSi
Žiarovky sú prístupné zospodu
vozidla.1. Odpojte pružinovú sponu, odklopte ju smerom dozadu.
2. Z telesa svetlometu vyberte objímku žiarovky so žiarovkou.
3. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
4. Vyberte a vymeňte objímku žiarovky so žiarovkou.
5. Pripojte konektor.
6. Vložte objímku žiarovky do reflektora.
7. Ohnite pružinovú sponu smerom dopredu a zaistite ju.
3-dverový hatchback
1. Otáčajte vekom (1) proti smeru hodinových ručičiek a vytiahnite
ho.

252Starostlivosť o vozidlo
2. Otáčajte objímku žiarovky protismeru hodinových ručičiek, aby
sa odpojila a vytiahnite ju z reflektora.
3. Žiarovku vyberiete z objímky a otočte ňou proti smeru
hodinových ručičiek.
4. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Zadné svetlá
5-dverový hatchback1. Uvoľnite kryt na príslušnej strane a vyberte ho.
2. Zvnútra rukou odskrutkujteplastovú zaisťovaciu maticu.

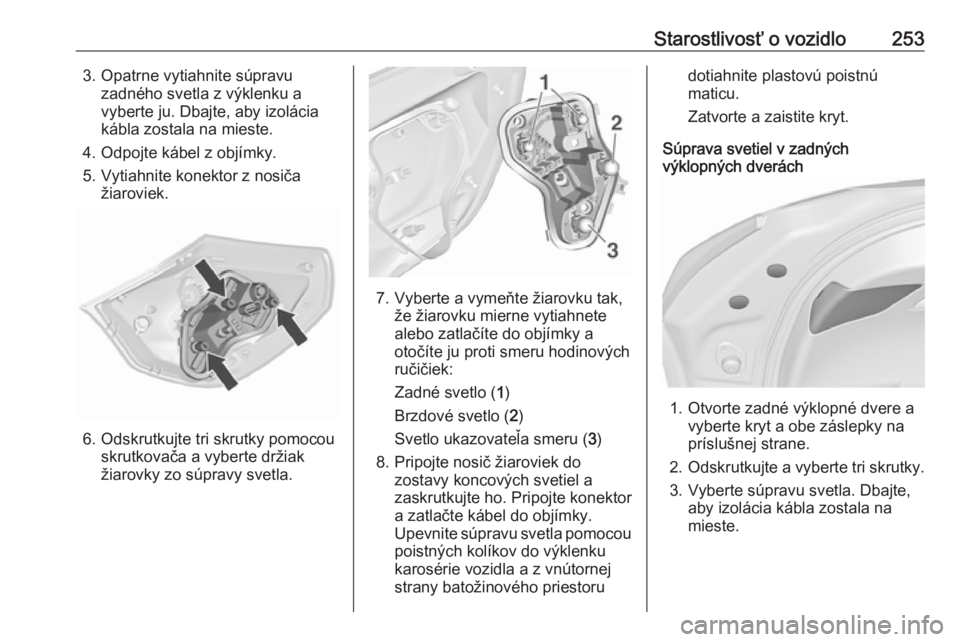

Starostlivosť o vozidlo2533. Opatrne vytiahnite súpravuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Odpojte kábel z objímky.
5. Vytiahnite konektor z nosiča žiaroviek.
6. Odskrutkujte tri skrutky pomocouskrutkovača a vyberte držiak
žiarovky zo súpravy svetla.
7. Vyberte a vymeňte žiarovku tak, že žiarovku mierne vytiahnete
alebo zatlačíte do objímky a
otočíte ju proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Brzdové svetlo ( 2)
Svetlo ukazovateľa smeru ( 3)
8. Pripojte nosič žiaroviek do zostavy koncových svetiel a
zaskrutkujte ho. Pripojte konektor
a zatlačte kábel do objímky.
Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastovú poistnú
maticu.
Zatvorte a zaistite kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
vyberte kryt a obe záslepky na
príslušnej strane.
2. Odskrutkujte a vyberte tri skrutky.
3. Vyberte súpravu svetla. Dbajte, aby izolácia kábla zostala na
mieste.

254Starostlivosť o vozidlo
4. Stlačte príchytnú západku avyberte nosič žiaroviek zo zostavy
svetla.
5. Vyberte a vymeňte žiarovku tak, že žiarovku mierne vytiahnete
alebo zatlačíte do objímky a
otočíte ju proti smeru hodinových
ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
6. Pripojte nosič žiaroviek do zostavy koncových svetiel.
Nasaďte zostavu svetla na zadné
výklopné dvere a z vnútornej
strany dotiahnite skrutky.
Pripevnite všetky kryty.
4-dverový notchback
1. Odstráňte kryt na príslušnej strane.
2. Zvnútra rukou odskrutkujte dveplastové istiace matice.
