2016 OPEL ASTRA J Používateľská príručka (in Slovak)

Starostlivosť o vozidlo2553. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Vytiahnite konektor z držiaku žiaroviek.
5. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
6. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Pripojte konektor. Upevnite
súpravu svetla pomocou
poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice. Nasaďte kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte kryt na príslušnej
strane.
2. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
3. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Nasaďte kryt.

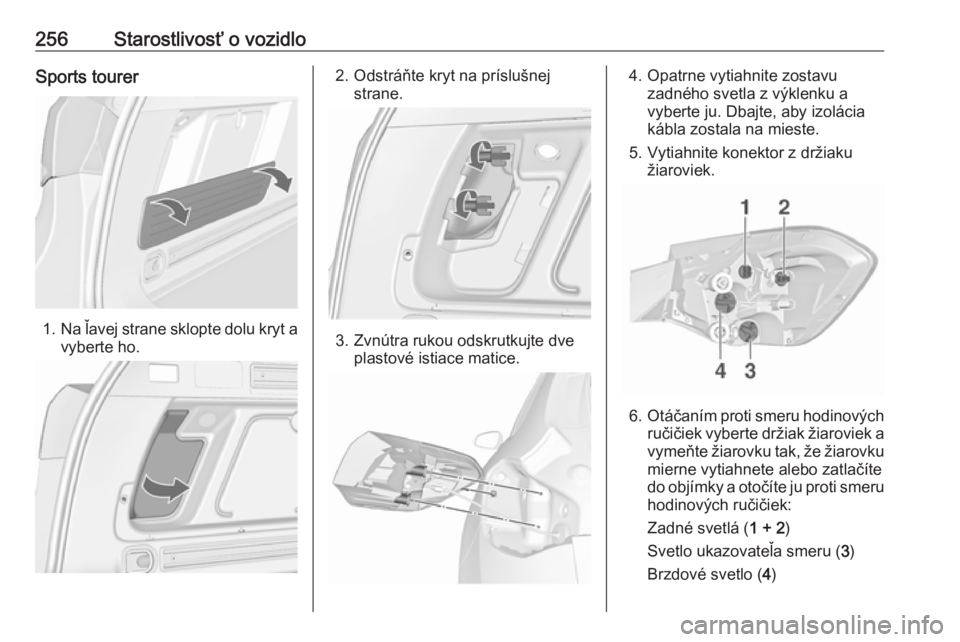

256Starostlivosť o vozidloSports tourer
1.Na ľavej strane sklopte dolu kryt a
vyberte ho.
2. Odstráňte kryt na príslušnej strane.
3. Zvnútra rukou odskrutkujte dve plastové istiace matice.
4. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
5. Vytiahnite konektor z držiaku žiaroviek.
6.Otáčaním proti smeru hodinových
ručičiek vyberte držiak žiaroviek a
vymeňte žiarovku tak, že žiarovku mierne vytiahnete alebo zatlačíte
do objímky a otočíte ju proti smeru hodinových ručičiek:
Zadné svetlá ( 1 + 2)
Svetlo ukazovateľa smeru ( 3)
Brzdové svetlo ( 4)

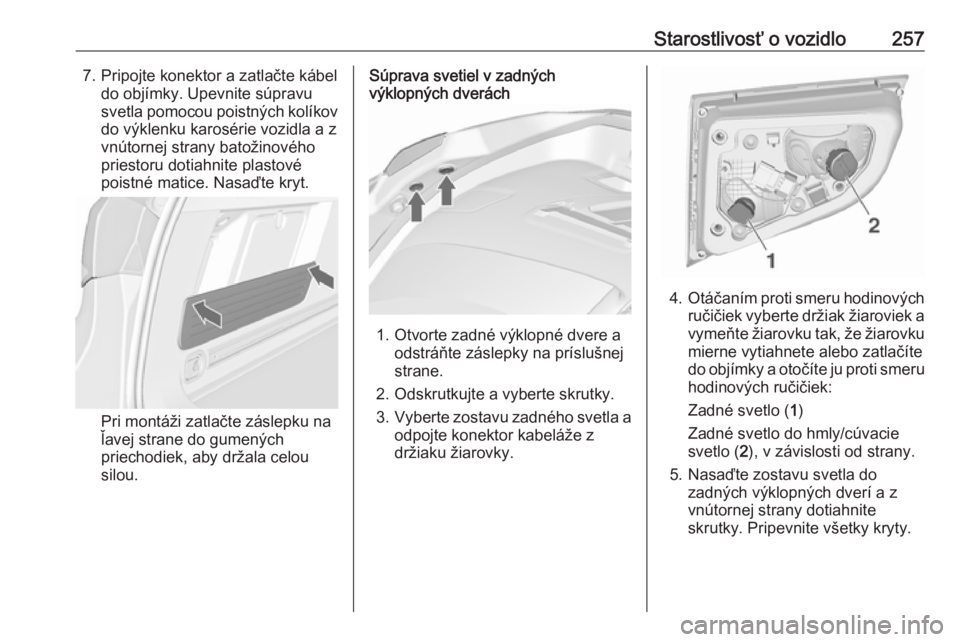

Starostlivosť o vozidlo2577. Pripojte konektor a zatlačte kábeldo objímky. Upevnite súpravu
svetla pomocou poistných kolíkov do výklenku karosérie vozidla a zvnútornej strany batožinového
priestoru dotiahnite plastové
poistné matice. Nasaďte kryt.
Pri montáži zatlačte záslepku na
ľavej strane do gumených
priechodiek, aby držala celou
silou.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte záslepky na príslušnej
strane.
2. Odskrutkujte a vyberte skrutky.
3. Vyberte zostavu zadného svetla a
odpojte konektor kabeláže z
držiaku žiarovky.
4. Otáčaním proti smeru hodinových
ručičiek vyberte držiak žiaroviek a vymeňte žiarovku tak, že žiarovku
mierne vytiahnete alebo zatlačíte
do objímky a otočíte ju proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
5. Nasaďte zostavu svetla do zadných výklopných dverí a z
vnútornej strany dotiahnite
skrutky. Pripevnite všetky kryty.

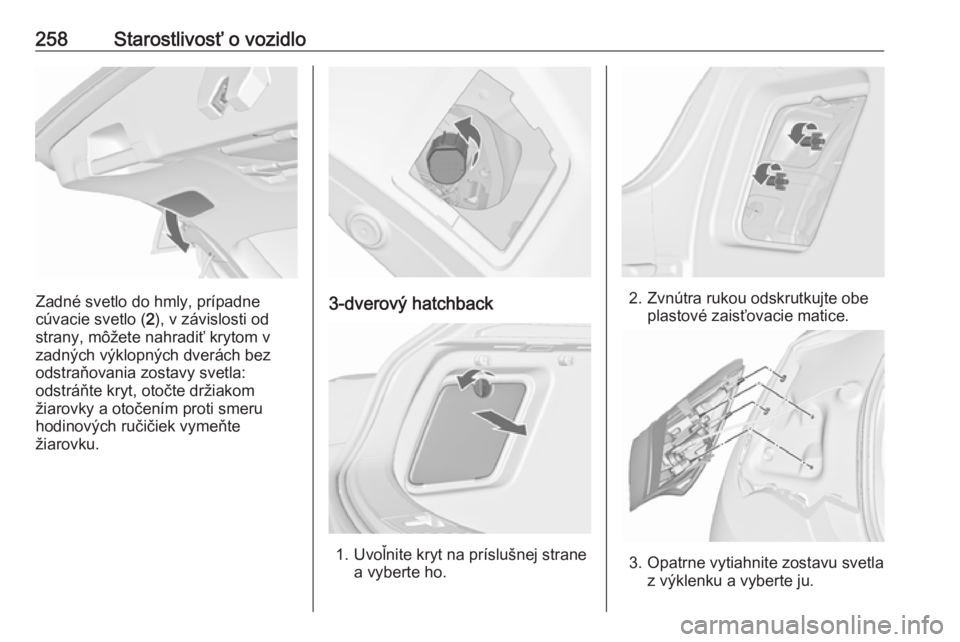

258Starostlivosť o vozidlo
Zadné svetlo do hmly, prípadne
cúvacie svetlo ( 2), v závislosti od
strany, môžete nahradiť krytom v zadných výklopných dverách bez odstraňovania zostavy svetla:
odstráňte kryt, otočte držiakom
žiarovky a otočením proti smeru
hodinových ručičiek vymeňte
žiarovku.3-dverový hatchback
1. Uvoľnite kryt na príslušnej strane a vyberte ho.
2. Zvnútra rukou odskrutkujte obeplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.

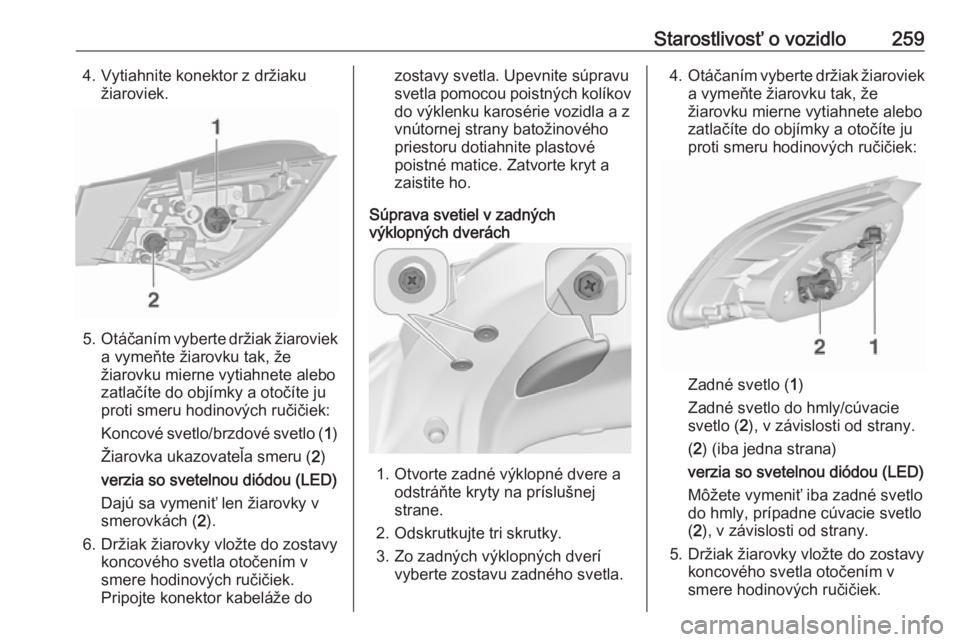

Starostlivosť o vozidlo2594. Vytiahnite konektor z držiakužiaroviek.
5. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
verzia so svetelnou diódou (LED) Dajú sa vymeniť len žiarovky v
smerovkách ( 2).
6. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Pripojte konektor kabeláže do
zostavy svetla. Upevnite súpravu
svetla pomocou poistných kolíkov
do výklenku karosérie vozidla a z
vnútornej strany batožinového
priestoru dotiahnite plastové
poistné matice. Zatvorte kryt a
zaistite ho.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte kryty na príslušnej
strane.
2. Odskrutkujte tri skrutky.
3. Zo zadných výklopných dverí vyberte zostavu zadného svetla.
4. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
( 2 ) (iba jedna strana)
verzia so svetelnou diódou (LED)
Môžete vymeniť iba zadné svetlo
do hmly, prípadne cúvacie svetlo
( 2 ), v závislosti od strany.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.

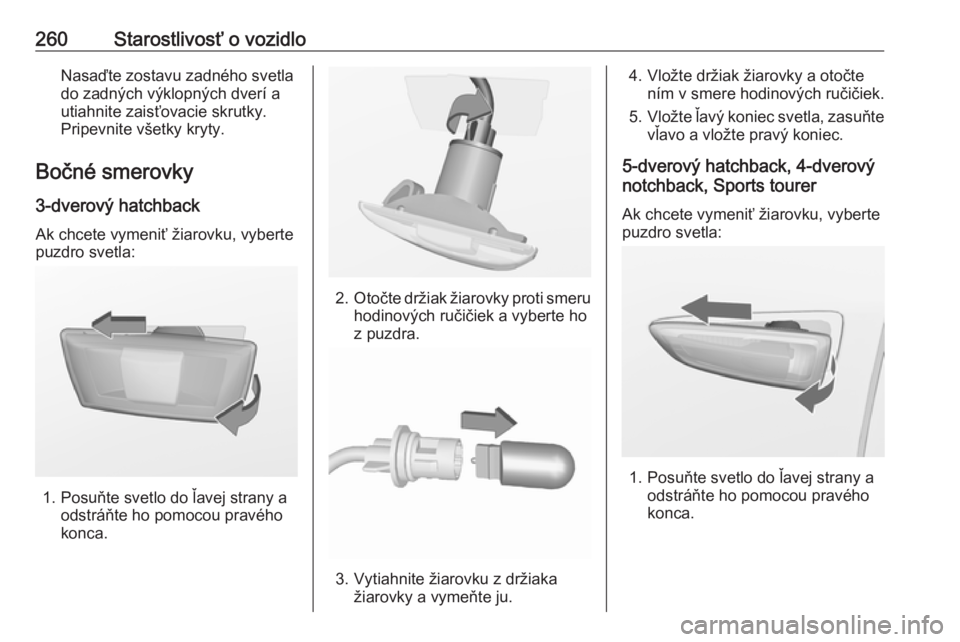

260Starostlivosť o vozidloNasaďte zostavu zadného svetla
do zadných výklopných dverí a
utiahnite zaisťovacie skrutky.
Pripevnite všetky kryty.
Bočné smerovky 3-dverový hatchback Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
5-dverový hatchback, 4-dverový
notchback, Sports tourer
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.

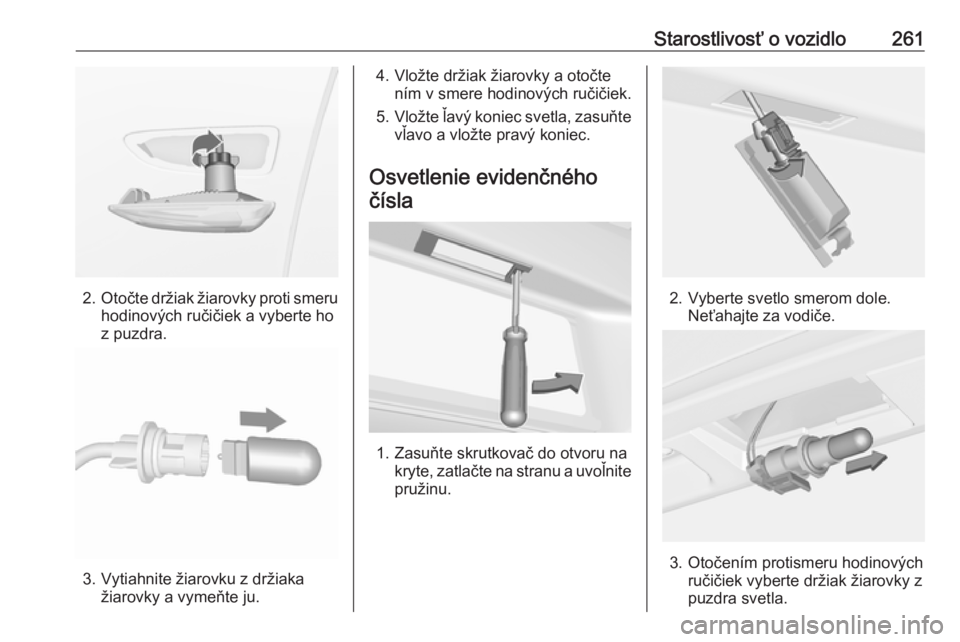

Starostlivosť o vozidlo261
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.

262Starostlivosť o vozidlo4. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie panelu prístrojov
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● v ľavej prednej časti motorového priestoru
● u vozidiel s ľavostranným riadením, v interiéri za úložným
priestorom alebo v prípade
vozidiel s pravostranným
riadením, za príručnou
odkladacou skrinkou
● za krytom na ľavej strane batožinového priestoru
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
