Prostori za spravljanje63Razstavljanje nosilca za kolo
Pritisnite tipko (1) in odstranite zgornjidel držala (2).
Pritisnite tipko (1) in ponovno
namestite držalo (2).
Razporedite pritrdilno konzolo, kot je
prikazano na sliki.
Obrnite ročaj (1) na stran, da se
sprosti, in dvignite nosilec (2).
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona (1).
Pritisnite nosilec v zadnjem delu
navzdol (2).
Zložite podporo za kolesa.
Zložite podporo za kolesa. Pritrdite
trak.

64Prostori za spravljanje
Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila
Obrnite obe vpenjalni ročici
navznoter, kolikor je mogoče. Pritrdite trak.
Zlaganje zadnjih luči
Najprej obrnite zadnji luči (1) naprej,
kolikor je mogoče.
Nato obrnite tečaj (2) naprej, kolikor
je mogoče.
Zlaganje lučke registrske tablice
Preklopite lučko registrske tablice
naprej.
Zlaganje in pospravljanje zadnjega
nosilca
Svarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.

Prostori za spravljanje65
Potisnite zaklepni vzvod navzgor in
zadržite. Sistem rahlo dvignite in ga
potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.
Prtljažnik
Zadnje sedežno naslonjalo se deli vdva dela. Oba dela lahko preklopite
navzdol ločeno.
Povečanje prtljažnika
Po potrebi odstranite prekrivalo
prtljažnika.
Pritisnite zaskočko in potisnite
vzglavnik navzdol.
Vstavite jeziček varnostnega pasu v
stransko držalo, da se ne poškoduje
pas.
Povlecite trak na enem od obeh
naslonjal in ju preklopite navzdol na sedežno blazino.
Za vrnitev v prvotni položaj dvignite
naslonjali v zgornji položaj tako, da se slišno zaskočita.
Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če nista
vidni rdeči oznaki poleg sprostilnih
ročic.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo

66Prostori za spravljanjezapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.

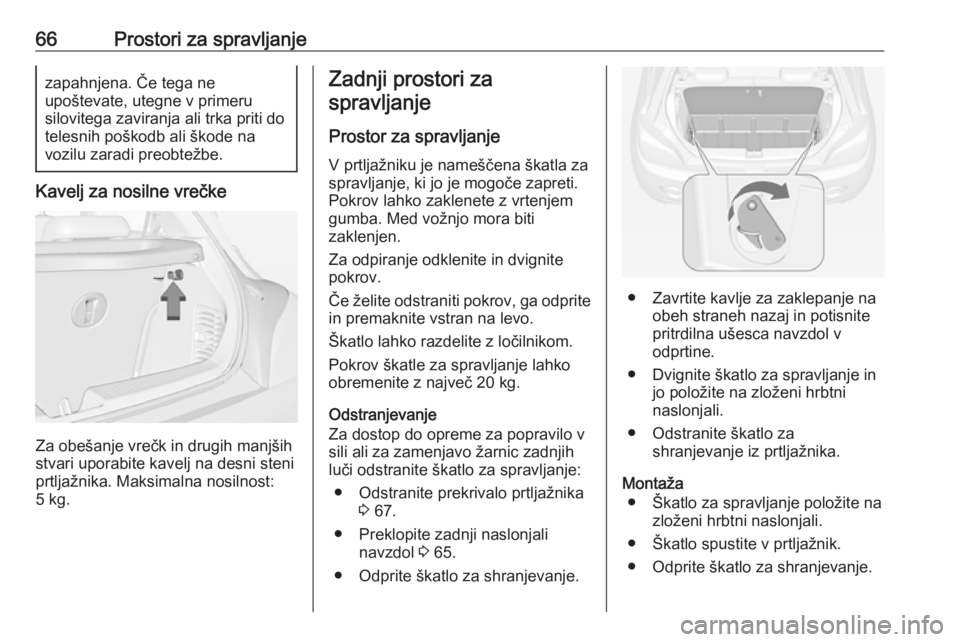

Kavelj za nosilne vrečke
Za obešanje vrečk in drugih manjših
stvari uporabite kavelj na desni steni
prtljažnika. Maksimalna nosilnost:
5 kg.
Zadnji prostori za
spravljanje
Prostor za spravljanje V prtljažniku je nameščena škatla za
spravljanje, ki jo je mogoče zapreti.
Pokrov lahko zaklenete z vrtenjem
gumba. Med vožnjo mora biti
zaklenjen.
Za odpiranje odklenite in dvignite
pokrov.
Če želite odstraniti pokrov, ga odprite in premaknite vstran na levo.
Škatlo lahko razdelite z ločilnikom.
Pokrov škatle za spravljanje lahko
obremenite z največ 20 kg.
Odstranjevanje
Za dostop do opreme za popravilo v
sili ali za zamenjavo žarnic zadnjih
luči odstranite škatlo za spravljanje:
● Odstranite prekrivalo prtljažnika 3 67.
● Preklopite zadnji naslonjali navzdol 3 65.
● Odprite škatlo za shranjevanje.
● Zavrtite kavlje za zaklepanje na obeh straneh nazaj in potisnite
pritrdilna ušesca navzdol v
odprtine.
● Dvignite škatlo za spravljanje in jo položite na zloženi hrbtni
naslonjali.
● Odstranite škatlo za shranjevanje iz prtljažnika.
Montaža ● Škatlo za spravljanje položite na zloženi hrbtni naslonjali.
● Škatlo spustite v prtljažnik.
● Odprite škatlo za shranjevanje.

Prostori za spravljanje67● Dvignite pritrdilna ušesca naobeh straneh in zavrtite kavlja zazaklepanje naprej, da škatlo
pritrdite na pritrdilna ušesca.
● Dvignite zadnji naslonjali in namestite prekrivalo tovornega
prostora.
● Spravite kovček s kompletom za popravljanje pnevmatik v predelškatle za spravljanje.
● Zaprite in zaklenite pokrov.
Prekrivalo tovornega prostora
Na prekrivalo ne odlagajte
predmetov.Odpiranje
Dvignite pokrivalo na zadnjem koncu. Zaskoči se v skoraj navpičnem
položaju. Pokrivalo se lahko dvigne
še nekoliko naprej. Za zapiranje
premaknite pokrivalo navzdol preko
točke zaskočitve.
Odstranitev
Povlecite pokrivalo na levi in desni
strani s spodnje strani navzgor in ga odstranite.
Pritrditev Zavarujte pokrivalo s pritiskom vvodila na obeh straneh.

68Prostori za spravljanjePokrov podtalnega prostoraza spravljanje zadaj
Zadnje talno prekrivalo
Za dostop do opreme za popravilo v
sili dvignite talno pokrivalo prtljažnika.
Orodja 3 188.
Pokrov globokotonskega
zvočnika
Dvignite zadnje del talnega
prekrivala, da dobite dostop do
varnostnega trikotnika.
Ko zapirate talno prekrivalo, ga
pritrdite z Velcro varovalom.
Odstranjevanje
Za dostop do opreme za popravilo v
sili ali za zamenjavo žarnic zadnjih
luči odstranite talno pokrivalo:
● Dvignite in preklopite zadnji del naprej.
● Izvlecite prekrivalo proti zadnjemu koncu (vodilo ga rahlo
dvigne).
● Ločite prekrivalo od prtljažnega prostora.
Za dostop do desnega prekrivala v
prtljažniku, npr. zaradi menjave
žarnice, preklopite navzdol zadnje
desno naslonjalo in izvlecite škatlo z
orodjem ob globokotonskem
zvočniku.
Zamenjava žarnic 3 179.
Montaža ● Namestite škatlo z orodjem (če je
bila odstranjena).
● Namestite talno prekrivalo v prtljažnik.

Prostori za spravljanje69
● Premaknite talno prekrivalopočasi naprej in pri tem pazite, da
vodilni zatiči zdrsnejo v pritrdilne
točke prtljažnika in se talno
prekrivalo spusti v pravilen
položaj.
● Zaprite talno prekrivalo, tako da preklopite zgornji del nazaj, in gapritrdite z Velcro varovalom.
● Preklopite zadnji naslonjali navzgor.
Splošni nasvet9Opozorilo
Iz varnostnih razlogov pravilno
spravite vse dele v prtljažniku ter
vedno vozite z zaprtim talnim
prekrivalom in, po možnosti, z
naslonjali v pokončnem položaju.
Če tega ne upoštevate, lahko v
primeru ostrega zaviranja,
nenadne spremembe smeri
vožnje ali prometne nesreče
predmeti poškodujejo potnike.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže.
Opozorilni trikotnik
Opozorilni trikotnik je shranjen z
elastičnimi trakovi v prtljažniku pod
vrati prtljažnika.
Če je vozilo opremljeno s škatlo za spravljanje v prtljažniku, odstranite
škatlo za spravljanje, da dobite
dostop do opozorilnega trikotnika
3 66.
Izvedba z globokotonskim zvočnikom

70Prostori za spravljanje
Dvignite zadnji del talnega pokrivala.
Povlecite ročico in odstranite
varnostni trikotnik.
Pokrov talnega prostora za
spravljanje 3 68.
Pribor za prvo pomoč
Spravite komplet prve pomoči v
stranski predal ob zadnjih sedežih.
Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.
Strešni nosilci S kovancem odprite pokrov z vsake
vpenjalne točke.
