2016 MAZDA MODEL 6 sensor

Saída de faixa de rodagem
Assistente de Faixa de Rodagem (LAS)............................................................... página 4-177
Controlo da velocidade
Limitador de Velocidade Regulável......................................................................página 4-192
tTecnologia de Segurança Pré-Impacto
A tecnologia de segurança pré-impacto é concebida para assistir o condutor na prevenção de
colisões ou reduzir a sua severidade em situações em que não possam ser evitadas.
Redução dos danos de colisão a baixa velocidade
Marcha em frente
Ajuda Inteligente à Travagem em Cidade [Marcha em Frente] (SCBS F)........... página 4-204
Ajuda Inteligente à Travagem em Cidade Avançada (SCBS Avançado)............. página 4-199
Marcha-atrás
Ajuda Inteligente à Travagem em Cidade [Marcha-Atrás] (SCBS R)................. página 4-209
Redução dos danos de colisão a média/alta velocidade
Ajuda Inteligente à Travagem (SBS).................................................................... página 4-215
tCâmara e Sensores
Câmara de Deteção Dianteira (FSC)
A Câmara de Deteção Dianteira (FSC) deteta indicações da faixa de rodagem e reconhece
faróis, luzes de presença traseiras e luzes citadinas durante a condução noturna. Além disso,
também deteta o veículo em frente, peões ou obstruções. Os seguintes sistemas também
utilizam a Câmara de Deteção Dianteira (FSC).
•Faróis LED Adaptativos (ALH)
•Alerta de Concentração do Condutor (DAA)
•Sistema de Aviso de Saída de Faixa de Rodagem (LDWS)
•Assistente de Faixa de Rodagem (LAS) e Sistema de Aviso de Saída de Faixa de
Rodagem (LDWS)
•Sistema de Reconhecimento dos Sinais de Trânsito (TSR)
•Ajuda Inteligente à Travagem em Cidade Avançada (SCBS Avançado)
•Ajuda Inteligente à Travagem em Cidade [Marcha em Frente] (SCBS F)
•Ajuda Inteligente à Travagem (SBS)
A Câmara de Deteção Dianteira (FSC) está instalada no topo do para-brisas junto ao espelho
retrovisor.
Consulte Câmara de Deteção Dianteira (FSC) na página 4-218.
Durante a Condução
i-ACTIVSENSE
4-120

Sensor de radar (dianteiro)
O sensor radar (dianteiro) funciona detetando as ondas rádio refletidas de um veículo em
frente, que são enviadas pelo sensor radar. Os seguintes sistemas também utilizam o sensor
radar (dianteiro).
•Controlo da Velocidade de Cruzeiro de Radar Mazda (MRCC)
•Sistema de Assistência ao Reconhecimento da Distância (DRSS)
•Ajuda Inteligente à Travagem (SBS)
O sensor radar (dianteiro) está instalado por detrás da grelha do radiador.
Consulte Sensor Radar (Dianteiro) na página 4-223.
Sensores de radar (traseiros)
Os sensores de radar (traseiros) funcionam detetando ondas de rádio refletidas de um
veículo que se aproxima a partir da traseira ou um obstáculo enviadas pelos sensores de
radar. Os seguintes sistemas também utilizam sensores de radar (traseiros).
•Monitorização do Ângulo Morto (BSM)
•Alerta de Trânsito na Traseira do Veículo (RCTA)
Os sensores de radar (traseiros) estão montados no interior do para-choques traseiro, um em
cada lado esquerdo e direito.
Consulte Sensores Radar (Traseiro) na página 4-226.
Sensores ultrassónicos (traseiros)
Os sensores ultrassónicos (traseiros) funcionam detetando ondas ultrassónicas, refletidas de
obstruções a partir da traseira, enviadas pelos sensores ultrassónicos. Os seguintes sistemas
também utilizam sensores ultrassónicos (traseiros).
•Ajuda Inteligente à Travagem em Cidade [Marcha-Atrás] (SCBS R)
Os sensores ultrassónicos (traseiros) são montados no para-choques traseiro.
Consulte Sensor Ultrassónico (Traseiro) na página 4-228.
Durante a Condução
i-ACTIVSENSE
4-121

AV I S O
Verifique sempre área circundante visualmente antes de efetuar a mudança de faixa:
O sistema foi concebido apenas para assisti-lo na verificação da existência de veículos
na sua traseira ao mudar de faixa. Devido às várias limitações no funcionamento deste
sistema, a luz indicadora de aviso da Monitorização do Ângulo Morto (BSM), o som de
aviso e o indicador do ecrã de aviso poderão não ser ativados ou poderão ser atrasados,
mesmo que outro veículo esteja presente numa faixa adjacente. Verifique sempre a
traseira.
NOTA
•A Monitorização do Ângulo Morto (BSM) irá operar quando todas as seguintes
condições são cumpridas:
•A ignição foi colocada na posição ON.
•O interruptor da Monitorização do Ângulo Morto (BSM) OFF é pressionado e a luz
indicadora do interruptor BSM OFF é desligada.
•A velocidade do veículo é igual ou superior a 30 km/h.
•A Monitorização do Ângulo Morto (BSM) não irá operar nas seguintes circunstâncias.
•A velocidade do veículo diminui para 25 km/h, apesar de a luz indicadora do
interruptor da Monitorização do Ângulo Morto (BSM) OFF estar desligada.
•A alavanca das velocidades (caixa de velocidades manual)/alavanca das velocidades
(caixa de velocidades automática) é colocada em marcha-atrás (R) e o veículo está
em marcha-atrás.
•Nos seguintes casos, a luz indicadora de Monitorização do Ângulo Morto (BSM) OFF
liga e a operação do sistema é parada. Se a luz indicadora de Monitorização do Ângulo
Morto (BSM) OFF ficar ligada, solicite a inspeção do seu veículo num Concessionário
Autorizado Mazda o mais rápido possível.
•Foi detetado um problema com o sistema, incluindo as luzes indicadoras de aviso da
Monitorização do Ângulo Morto (BSM).
•Ocorreu um grande desvio na posição de instalação de um sensor de radar (traseiro)
no veículo.
•Existe uma grande acumulação de neve ou gelo no para-choques traseiro junto a um
sensor de radar (traseiro). Remova a neve, gelo ou lama do para-choques traseiro.
•Condução em estradas cobertas de neve durante longos períodos de tempo.
•A temperatura junto dos sensores de radar (traseiros) torna-se extremamente quente
devido à condução por longos períodos de tempo em zonas inclinadas durante o
verão.
•A tensão da bateria diminuiu.
Durante a Condução
i-ACTIVSENSE
4-137

•Nas seguintes condições, os sensores de radar (traseiros) não conseguem detetar
objetos ou pode ser difícil detetá-los.
•Um veículo está na área de deteção, na traseira, numa faixa de rodagem adjacente
mas não se aproxima. A Monitorização do Ângulo Morto (BSM) determina a
condição com base nos dados de deteção do radar.
•Um veículo viaja ao lado do seu veículo quase à mesma velocidade durante um
longo período de tempo.
•Veículos em aproximação no sentido oposto.
•Um veículo numa faixa de rodagem adjacente está a tentar ultrapassar o seu veículo.
•Um veículo está numa faixa de rodagem adjacente, numa estrada com faixas de
rodagem extremamente largas. A área de deteção dos sensores de radar (traseiros) é
definida na largura de estradas das vias rápidas.
•Nos seguintes casos, a intermitência da luz indicadora de aviso da Monitorização do
Ângulo Morto (BSM) e a ativação do som de aviso e a visualização do indicador do
ecrã de aviso podem não ocorrer ou podem ser atrasadas.
•Um veículo faz uma mudança de faixa, a uma distância de duas faixas, para uma
faixa adjacente.
•Conduzir em estradas com elevada inclinação.
•Ao passar o topo de uma montanha ou por um túnel de passagem numa montanha.
•O raio de viragem é pequeno (curvas apertadas, virar nas intersecções).
•Quando existe uma diferença na altura entre a sua faixa de rodagem e a faixa
adjacente.
•Diretamente após o sistema de Monitorização do Ângulo Morto (BSM) se tornar
operacional ao alterar a configuração.
•Se a largura de faixa for extremamente estreita, os veículos a uma distância de duas
faixas podem ser detetados. A área de deteção dos sensores de radar (traseiros) é
definida de acordo com a largura da estrada das vias rápidas.
Durante a Condução
i-ACTIVSENSE
4-138

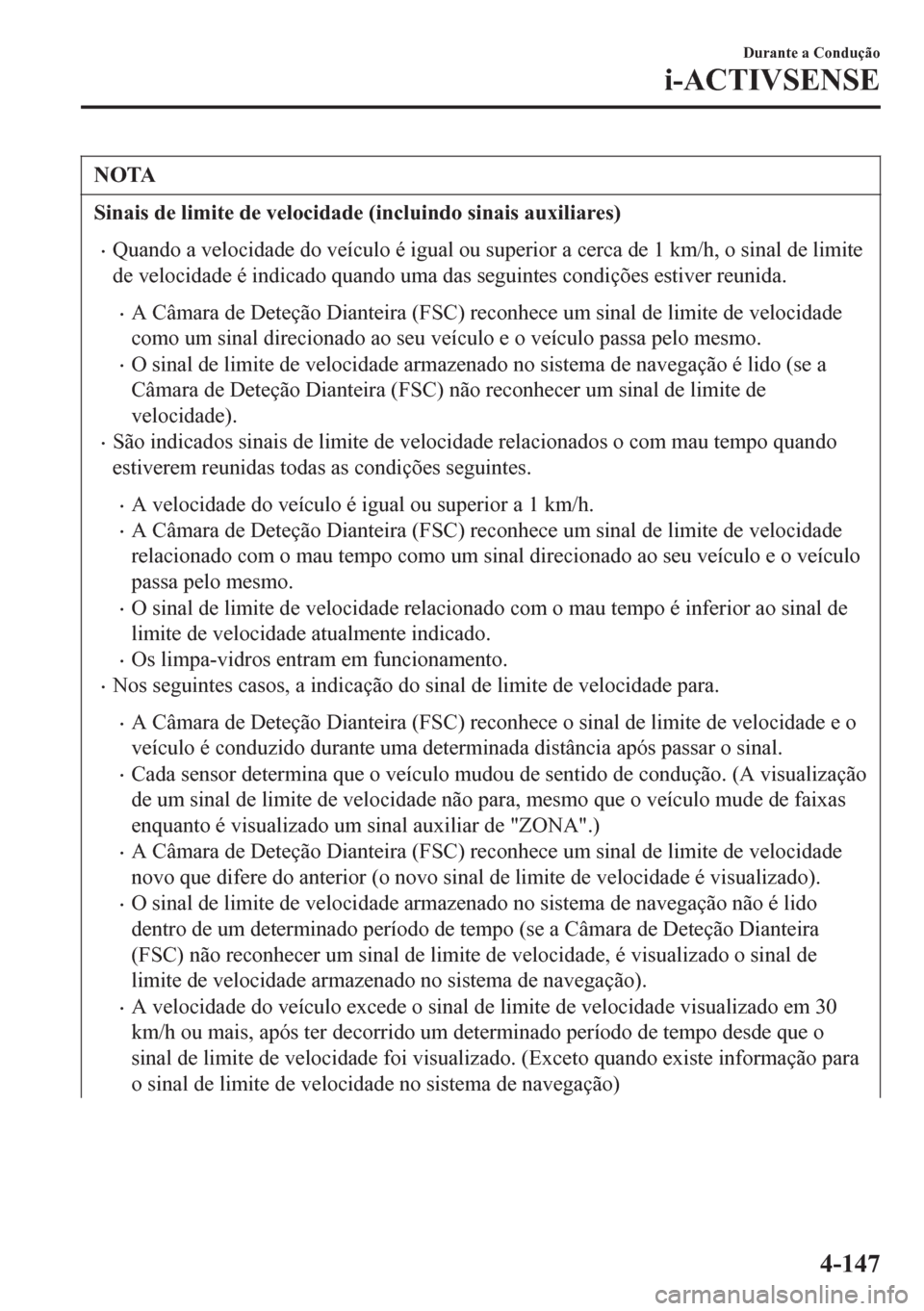

NOTA
Sinais de limite de velocidade (incluindo sinais auxiliares)
•Quando a velocidade do veículo é igual ou superior a cerca de 1 km/h, o sinal de limite
de velocidade é indicado quando uma das seguintes condições estiver reunida.
•A Câmara de Deteção Dianteira (FSC) reconhece um sinal de limite de velocidade
como um sinal direcionado ao seu veículo e o veículo passa pelo mesmo.
•O sinal de limite de velocidade armazenado no sistema de navegação é lido (se a
Câmara de Deteção Dianteira (FSC) não reconhecer um sinal de limite de
velocidade).
•São indicados sinais de limite de velocidade relacionados o com mau tempo quando
estiverem reunidas todas as condições seguintes.
•A velocidade do veículo é igual ou superior a 1 km/h.
•A Câmara de Deteção Dianteira (FSC) reconhece um sinal de limite de velocidade
relacionado com o mau tempo como um sinal direcionado ao seu veículo e o veículo
passa pelo mesmo.
•O sinal de limite de velocidade relacionado com o mau tempo é inferior ao sinal de
limite de velocidade atualmente indicado.
•Os limpa-vidros entram em funcionamento.
•Nos seguintes casos, a indicação do sinal de limite de velocidade para.
•A Câmara de Deteção Dianteira (FSC) reconhece o sinal de limite de velocidade e o
veículo é conduzido durante uma determinada distância após passar o sinal.
•Cada sensor determina que o veículo mudou de sentido de condução. (A visualização
de um sinal de limite de velocidade não para, mesmo que o veículo mude de faixas
enquanto é visualizado um sinal auxiliar de "ZONA".)
•A Câmara de Deteção Dianteira (FSC) reconhece um sinal de limite de velocidade
novo que difere do anterior (o novo sinal de limite de velocidade é visualizado).
•O sinal de limite de velocidade armazenado no sistema de navegação não é lido
dentro de um determinado período de tempo (se a Câmara de Deteção Dianteira
(FSC) não reconhecer um sinal de limite de velocidade, é visualizado o sinal de
limite de velocidade armazenado no sistema de navegação).
•A velocidade do veículo excede o sinal de limite de velocidade visualizado em 30
km/h ou mais, após ter decorrido um determinado período de tempo desde que o
sinal de limite de velocidade foi visualizado. (Exceto quando existe informação para
o sinal de limite de velocidade no sistema de navegação)
Durante a Condução
i-ACTIVSENSE
4-147

Sistema de Assistência ao Reconhecimento da Distância
(DRSS)
*
O Sistema de Assistência ao Reconhecimento da Distância (DRSS) mede a distância entre o
seu veículo e um veículo em frente utilizando um sensor de radar (dianteiro) quando a
velocidade do veículo for igual ou superior a aprox. 30 km/h, e se o seu veículo se
aproximar demasiado de um veículo em frente, é indicada uma notificação no ecrã de
condução ativa para o avisar para manter a distância de segurança do veículo em frente.
AV I S O
Não confie plenamente no Sistema de Assistência ao Reconhecimento da Distância
(DRSS) e conduza sempre com cuidado:
O Sistema de Assistência ao Reconhecimento da Distância (DRSS) aconselha a
conduzir de forma prudente e a manter uma distância de segurança para o veículo que
o precede. A capacidade de detetar um veículo em frente é limitada e depende do tipo
de veículo, das condições climatéricas e de tráfego. Portanto, se os pedais do
acelerador e dos travões não forem operados corretamente, poderá originar um
acidente. Verifique sempre a segurança da zona circundante e pressione o pedal dos
travões ou o pedal do acelerador, para manter uma distância de segurança para os
veículos que o precedem ou antecedem.
Durante a Condução
i-ACTIVSENSE
*Alguns modelos.4-151

NOTA
•Nos seguintes casos, a Luz Indicadora BSM OFF liga e o funcionamento do sistema
para. Se a Luz Indicadora BSM OFF ficar ligada, solicite a inspeção do seu veículo
num Concessionário Autorizado Mazda o mais rápido possível.
•Ocorreu um problema com o sistema, incluindo as luzes indicadoras de aviso da
Monitorização do Ângulo Morto (BSM).
•Ocorreu um grande desvio na posição de instalação de um sensor de radar (traseiro)
no veículo.
•Existe uma grande acumulação de neve ou gelo no para-choques traseiro junto a um
sensor de radar (traseiro).
•Condução em estradas cobertas de neve durante longos períodos de tempo.
•A temperatura junto dos sensores de radar torna-se extremamente quente devido à
condução por longos períodos de tempo em zonas inclinadas durante o verão.
•A tensão da bateria diminuiu.
•Nas seguintes condições, os sensores de radar (traseiros) não conseguem detetar
objetos ou pode ser difícil detetá-los.
•A velocidade do veículo em marcha-atrás é igual ou superior a 15 km/h.
•A área de deteção do sensor de radar (traseiro) está obstruída por um muro próximo
ou um veículo estacionado. (Coloque o veículo em marcha-atrás para uma posição
em que a área de deteção do sensor de radar já não esteja obstruída.)
O seu veículo
•Um veículo aproxima-se diretamente da traseira do seu veículo.
O seu veículo
Durante a Condução
i-ACTIVSENSE
4-161

Controlo da Velocidade de Cruzeiro de Radar Mazda
(MRCC)
*
O sistema de Controlo da Velocidade de Cruzeiro de Radar Mazda (MRCC) foi concebido
para manter o controlo da distância
*1 de acordo com a velocidade do veículo, através de um
sensor radar (dianteiro) que deteta a distância para um veículo em frente, libertando o
condutor da necessidade constante de utilizar o pedal do acelerador ou dos travões.
*1 Controlo da Distância: Controlo da distância entre o seu veículo e o veículo que o
precede detetado pelo sistema de Controlo de Velocidade de Cruzeiro de Radar Mazda
(MRCC).
Adicionalmente, se o seu veículo se aproximar do veículo que o precede devido por
exemplo, a uma travagem súbita, serão ativados em simultâneo um sinal sonoro e uma
indicação de aviso no ecrã, de modo a alertá-lo para manter uma distância suficiente entre os
veículos.
A definição possível de velocidade do veículo varia da seguinte forma:
•(Modelos Europeus)
Cerca de 30 a 200 km/h
•(Exceto modelos Europeus)
Cerca de 30 a 145 km/h
Utilize o sistema de Controlo da Velocidade de Cruzeiro de Radar Mazda (MRCC) em
auto-estradas e outras vias que não requeiram muitas acelerações e desacelerações
repetidamente.
AV I S O
Não confie plenamente no Controlo da Velocidade de Cruzeiro de Radar Mazda
(MRCC) e conduza sempre com cuidado:
O sistema de Controlo da Velocidade de Cruzeiro de Radar Mazda (MRCC) foi
concebido para reduzir o cansaço do condutor e, embora mantenha uma velocidade
constante ou uma distância constante entre o seu veículo e o veículo detetado em
frente de acordo com a velocidade do veículo, o sistema possui limitações de deteção,
consoante o tipo de veículo em frente e as suas condições, as condições climatéricas e
as condições da estrada. Adicionalmente, o sistema poderá não desacelerar
suficientemente para evitar embater no veículo em frente se este aplicar subitamente os
travões, ou se outro veículo entrar na sua faixa de rodagem, podendo resultar num
acidente. Verifique sempre a segurança da zona circundante e pressione o pedal dos
travões ou o pedal do acelerador, para manter uma distância de segurança para os
veículos que o precedem ou antecedem.
Durante a Condução
i-ACTIVSENSE
*Alguns modelos.4-163
