2016 MAZDA MODEL 3 HATCHBACK ESP

Forlygter (nærlys/fjernlys)
Kørelys
Forlygter (nærlys)
Forlygter (fjernlys)/kørelys*
Tågeforlygter*
Blinklys foran
Positionslys
Forreste sidemarkeringslys*
Blinklys på siden
Bremselygter (med LED-forlygter)
Baglygter (med LED-forlygter)
Bremselys/baglygter (med halogenforlygter)
Bageste sidemarkeringslys (pæretype)*
Blinklys bagpå
Baglygter (med LED-forlygter)
Bageste sidemarkeringslys (LED-type)*
Baklys
Tågebaglygter*
Baklys (model med venstrestyring)
Baklys (model med højrestyring)
Tågebaglygte*1/baklys*2 (model med venstrestyring)
Tågebaglygte*1/baklys*2 (model med højrestyring)
Højt monteret bremselys
Nummerpladelys
Kabinelys/kortlampe (for)/kortlamper*
Sminkespejllys*
Kabinelys (bag)*
Bagagerumslys (sedan)
Bagagerumslys (hatchback)
*1 Med tågebaglygte
*2 Uden tågebaglygte
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-54*Visse modeller.

tUdskiftning af pærer i indvendige
lygter
Kabinelys (for)/kortlamper*, kabinelys
(for)*, kabinelys (bag)*, sminkespejllys*
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Afmonter pæren ved at tage den ud.
Kabinelys/kortlampe (for)/
kortlamper
*


Kabinelys (for)*

Kant
Kabinelys (bag)*

Kant
Sminkespejllys*

3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-69

Sikringsblok (venstre side)

BESKRIVELSESIKRINGSSTØR-
RELSEBESKYTTET KOMPONENT
1P.WINDOW3
P. S E AT D30 A
Elektrisk indstillet sæde
*
2 D.LOCK 25 A Centrallåse
3 P.WINDOW2 25 A Elbetjente sideruder
4 SEAT WARM 20 A
Sædevarmer
*
5 B.OUTLET3 15 AŠ
6 SRS2/ESCL 15 A Elektronisk ratlås
7 SUNROOF 10 A
Soltag
*
8 M.DEF 7,5 A
Spejlafrimer*
9 R.OUTLET1 15 A
Tilbehørsstik*
10 MIRROR 7,5 A Elbetjente sidespejle
11 F.OUTLET 15 A Tilbehørsstik
12ABS IG
AT I N D7,5 A
Skifteindikator automatgear
*
13 SRS1 7,5 AŠ
14 METER1 10 AŠ
15 C/U IG1 15 AŠ
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-75

ADVARSEL
Våde bremser kan tørres ved at køre
langsomt fremad, slippe speederen og
trykke let på bremsen gentagne gange,
indtil bremserne igen fungerer
normalt:
Det er farligt at køre med våde
bremser. Forøget bremselængde eller
en bil, der trækker til den ene side ved
bremsning, kan føre til en alvorlig
ulykke. Forsigtig opbremsning vil
indikere, om bremserne er blevet
påvirket.
Bilen vaskes i en vaskehal.
•Fold sidespejlene ind.
•De automatiske børster i vaskehallen
kan medføre, at lakken er mere mat,
eller at lakken forringes hurtigere.
Ved brug af en vaskehal med
højtryksrenser
Vaskehaller med høj vasketemperatur og
højt vandtryk er tilgængelige afhængigt af
typen af vaskehal. Hvis bilvaskedysen
placeres for tæt på køretøjet, kan styrken
af sprayet beskadige eller deformere
formningen, påvirke forseglingen af dele
og gøre det muligt, at der kan trænge vand
ind. Hold tilstrækkelig plads (30 cm eller
mere) mellem dysen og køretøjet.
Derudover må der ikke bruges for meget
tid på at spraye på samme område af bilen
og være meget forsigtig, når der sprayes
mellem sprækker i døre og omkring
vinduer.
Voksning
Bilen skal vokses, når vandet ikke længere
perler på lakken.
Bilen skal altid vaskes og tørres, før den
vokses. Ud over selve bilen skal
metalbeklædninger vokses for at bevare
deres glans.

1. Brug ikke voks, der indeholder
slibemidler.
Voks med slibemiddel vil fjerne noget
af lakken og kan beskadige blanke
metaldele.
2. Brug en naturlig voks af god kvalitet
til metalliske og faste farver samt til
glimmerfarver.
3. Ved voksning påføres et jævnt lag voks
med den tilhørende svamp eller en
blød klud.
4. Voksen tørres af med en blød klud.
BEMÆRK
En pletfjerner, der kan fjerne olie, tjære
og lignende, vil normalt også fjerne
voksen. Voks disse områder igen, også
selvom resten af bilen ikke skal vokses.
Vedligeholdelse og pleje
Pleje af eksteriør
6-79

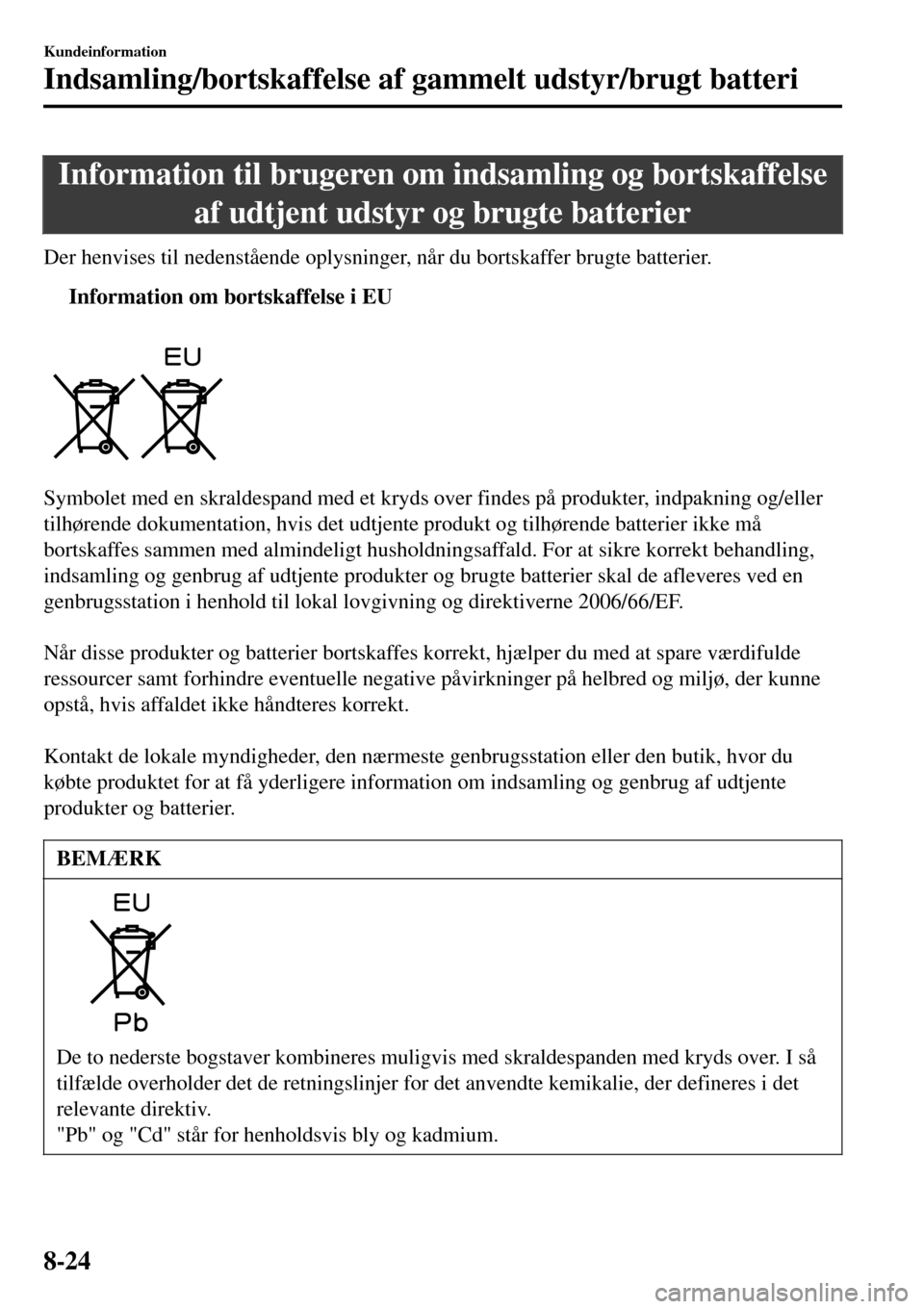

Information til brugeren om indsamling og bortskaffelse
af udtjent udstyr og brugte batterier
Der henvises til nedenstående oplysninger, når du bortskaffer brugte batterier.
tInformation om bortskaffelse i EU
Symbolet med en skraldespand med et kryds over findes på produkter, indpakning og/eller
tilhørende dokumentation, hvis det udtjente produkt og tilhørende batterier ikke må
bortskaffes sammen med almindeligt husholdningsaffald. For at sikre korrekt behandling,
indsamling og genbrug af udtjente produkter og brugte batterier skal de afleveres ved en
genbrugsstation i henhold til lokal lovgivning og direktiverne 2006/66/EF.

Når disse produkter og batterier bortskaffes korrekt, hjælper du med at spare værdifulde
ressourcer samt forhindre eventuelle negative påvirkninger på helbred og miljø, der kunne
opstå, hvis affaldet ikke håndteres korrekt.

Kontakt de lokale myndigheder, den nærmeste genbrugsstation eller den butik, hvor du
købte produktet for at få yderligere information om indsamling og genbrug af udtjente
produkter og batterier.
BEMÆRK
De to nederste bogstaver kombineres muligvis med skraldespanden med kryds over. I så
tilfælde overholder det de retningslinjer for det anvendte kemikalie, der defineres i det
relevante direktiv.
"Pb" og "Cd" står for henholdsvis bly og kadmium.
Kundeinformation
Indsamling/bortskaffelse af gammelt udstyr/brugt batteri
8-24

SKYACTIV-D 1.5

Fremad
SKYACTIV-D 2.2

Fremad
WOverensstemmelsesplade (Arab Gulf
Cooperation Council)
Produktionsår og -måned fremgår af denne
plade.

Specifikationer
Identifikationsnumre
9-4

Sedan (Arab Gulf Cooperation Council/Irak)
Ly s pæ reKategori
Wa t tFN/ECE *1 (SAE)
ForlygterMed LED-forlygter Fjern-/nærlys
LED
*2Š (Š)
Med halogenforlygterFjernlys 60 HB3 (Š)
Nærlys 55 H11 (H11)
Kørelys (med LED-forlygter)
LED
*2Š (Š)
Positionslys (med LED-forlygter)
LED
*2Š (Š)
Forreste sidemarkeringslygter (med LED-forlygter) 5 WY5W (Š)
Positionslys/forreste sidemarkeringslys (med halogenforlygter) 5 WY5W (Š)
Tågeforlygter
*LED*2Š (Š)
Blinklys foran 21 WY21W (7443NA)
Blinklys på siden
LED
*2Š (Š)
Højt monteret bremselys
LED
*2Š (Š)
Blinklys bagpå 21 WY21W (7443NA)
Bremselygter (med LED-forlygter)
LED
*2Š (Š)
Baglygter/bageste sidemarkeringslygter (med LED-forlygter)
LED
*2Š (Š)
Bremselys/baglygter/bageste sidemarkeringslygter (med halogenforlygter) 21 W21W (7440)
Baklys16 W16W (921)
Nummerpladelys 5 W5W (Š)
*1 FN/ECE står for De Forenede Nationers Økonomiske Kommission for Europa.*2 LED er en forkortelse for Light Emitting Diode (lysemitterende diode).
Kabinelys
Ly s pæ reKategori
Wa t tUNECE*1
Bagagerumslys (sedan) 3Š
Bagagerumslys (hatchback) 5Š
Kabinelys/kortlampe (for)/kortlamper
*8Š
Kabinelys (for)
*10Š
Kabinelys (bag)
*10Š
Sminkespejllys
*2Š
*1 FN/ECE står for De Forenede Nationers Økonomiske Kommission for Europa.
Specifikationer
Specifikationer
*Visse modeller.9-13

tSikringer
Se afsnittet "Sikringer" på side 6-71.
tBremser
Hvis du ønsker oplysninger om slidgrænsespecifikationer for skivebremserne og
målemetoden, skal du kontakte en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
Oplysningerne er gjort gratis tilgængelige.
Specifikationer
Specifikationer
9-16
