2016 MAZDA MODEL 3 HATCHBACK sensor

4–226
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Radarsensor (Voor) *
Uw auto is uitgerust met een radarsensor (voor).
De volgende systemen maken eveneens gebruik van de radarsensor (voor).



 Mazda Radar Cruise Control (MRCC) systeem



 Afstandherkenninghulpsysteem (DRSS)



 Smart Brake Support remhulpsysteem (SBS)
De radarsensor (voor) zendt radiogolven uit die weerkaatst worden door een voorliggend
voertuig of een obstakel en die vervolgens weer door de radarsensor worden opgevangen.
De radarsensor (voor) is gemonteerd achter het voorembleem.
Radarsensor (voor)
Als “SBS, MRCC, DRSS radar geblokkeerd” wordt getoond in de multi-informatiedisplay
van de instrumentengroep, het gedeelte rondom de radarsensor (voor) reinigen.


4–227
Tijdens het rijden
i-ACTIVSENSE
OPGELET
Neem voor de juiste werking van elk van de systemen de volgende voorzorgsmaatregelen
in acht.

 Breng geen stickers aan (inclusief doorzichtige stickers) op de buitenkant van de
radiateurgrille en het voorembleem in en rondom de radarsensor (voor) en vervang de
radiateurgrille en het voorembleem niet door een product dat geen origineel product is
dat bestemd is voor gebruik met de radarsensor (voor).
  De radarsensor (voor) omvat een functie voor het bespeuren van verontreiniging
van de voorzijde van de radarsensor en het informeren van de bestuurder. Echter
afhankelijk van de omstandigheden kan de detectie van de verontreiniging enige tijd
duren en bestaat de kans dat plastic zakjes, ijs of sneeuw niet bespeurd worden. In dit
geval is het mogelijk dat het systeem niet correct functioneert, dus houd de radarsensor
(voor) altijd schoon.
  Installeer geen grillebeschermplaat.
 Als het voorste gedeelte van de auto bij een botsing beschadigd is geraakt, bestaat de
kans dat de radarsensor (voor) uit zijn positie is verschoven. Stop onmiddellijk met het
gebruik van het systeem en laat de auto altijd door een een of¿ ciële Mazda reparateur
inspecteren.
  Gebruik de voorbumper niet om tegen andere voertuigen of obstakels te duwen,
zoals bij het wegrijden uit een parkeerruimte. Anders bestaat de kans dat tegen de
radarsensor (voor) wordt gestoten en dat de positie ervan gaat afwijken.
  De radarsensor (voor) niet verwijderen, demonteren of wijzigen.
 Neem voor reparaties, vervangen van onderdelen of spuitwerk rondom de radarsensor
(voor) contact op met een of¿ ciële Mazda reparateur.

 Geen wijzigingen aan de vering aanbrengen. Als er wijzigingen aan de vering
worden aangebracht, kan dit de hoogte van de auto veranderen en bestaat de kans
dat de radarsensor (voor) het voorliggende voertuig of een obstakel niet correct kan
bespeuren.

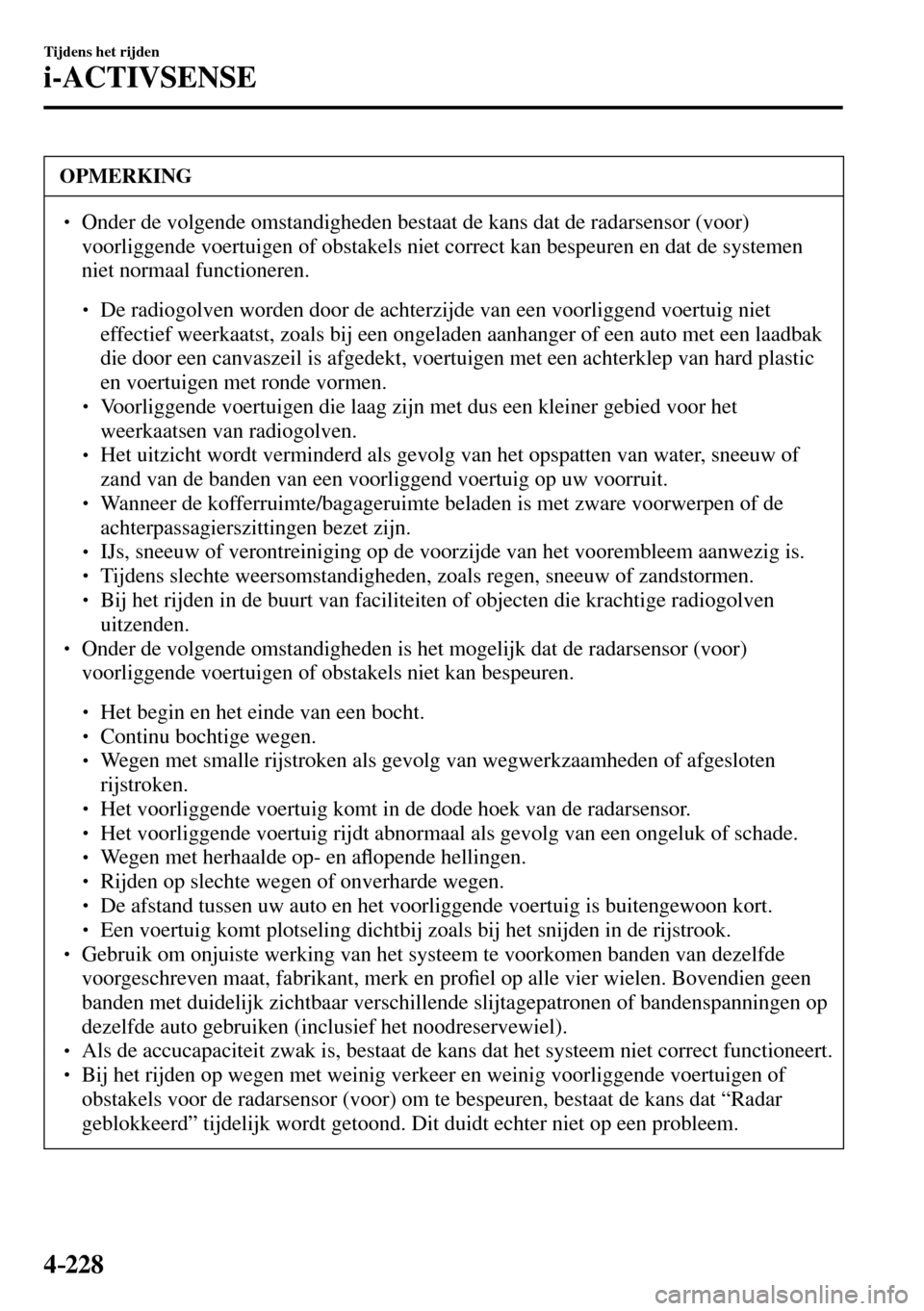

4–228
Tijdens het rijden
i-ACTIVSENSE
OPMERKING
  Onder de volgende omstandigheden bestaat de kans dat de radarsensor (voor)
voorliggende voertuigen of obstakels niet correct kan bespeuren en dat de systemen
niet normaal functioneren.



 De radiogolven worden door de achterzijde van een voorliggend voertuig niet
effectief weerkaatst, zoals bij een ongeladen aanhanger of een auto met een laadbak
die door een canvaszeil is afgedekt, voertuigen met een achterklep van hard plastic
en voertuigen met ronde vormen.



 Voorliggende voertuigen die laag zijn met dus een kleiner gebied voor het
weerkaatsen van radiogolven.



 Het uitzicht wordt verminderd als gevolg van het opspatten van water, sneeuw of
zand van de banden van een voorliggend voertuig op uw voorruit.



 Wanneer de kofferruimte/bagageruimte beladen is met zware voorwerpen of de
achterpassagierszittingen bezet zijn.



 IJs, sneeuw of verontreiniging op de voorzijde van het voorembleem aanwezig is.



 Tijdens slechte weersomstandigheden, zoals regen, sneeuw of zandstormen.



 Bij het rijden in de buurt van faciliteiten of objecten die krachtige radiogolven
uitzenden.

 Onder de volgende omstandigheden is het mogelijk dat de radarsensor (voor)
voorliggende voertuigen of obstakels niet kan bespeuren.



 Het begin en het einde van een bocht.



 Continu bochtige wegen.



 Wegen met smalle rijstroken als gevolg van wegwerkzaamheden of afgesloten
rijstroken.



 Het voorliggende voertuig komt in de dode hoek van de radarsensor.



 Het voorliggende voertuig rijdt abnormaal als gevolg van een ongeluk of schade.



 Wegen met herhaalde op- en aÀ opende hellingen.



 Rijden op slechte wegen of onverharde wegen.



 De afstand tussen uw auto en het voorliggende voertuig is buitengewoon kort.



 Een voertuig komt plotseling dichtbij zoals bij het snijden in de rijstrook.

 Gebruik om onjuiste werking van het systeem te voorkomen banden van dezelfde
voorgeschreven maat, fabrikant, merk en pro¿ el op alle vier wielen. Bovendien geen
banden met duidelijk zichtbaar verschillende slijtagepatronen of bandenspanningen op
dezelfde auto gebruiken (inclusief het noodreservewiel).
  Als de accucapaciteit zwak is, bestaat de kans dat het systeem niet correct functioneert.
 Bij het rijden op wegen met weinig verkeer en weinig voorliggende voertuigen of
obstakels voor de radarsensor (voor) om te bespeuren, bestaat de kans dat “Radar
geblokkeerd” tijdelijk wordt getoond. Dit duidt echter niet op een probleem.


4–229
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Radarsensoren (Achter) *
Uw auto is uitgerust met radarsensoren (achter). De volgende systemen maken eveneens
gebruik van de radarsensoren (achter).



 Dodehoekmonitorsysteem (BSM)



 Achteruitrijwaarschuwingssysteem (RCTA)
De radarsensoren (achter) detecteren de radiogolven die door de radarsensor worden
uitgezonden en op hun beurt weerkaatst worden door een voertuig dat van achteren nadert of
door een obstakel.
SedanHatchback
Radarsensoren (achter)Radarsensoren (achter)
De radarsensoren (achter) zijn ingebouwd in de achterbumper, één aan de rechterzijde en
één aan de linkerzijde.
Houd het oppervlak van de achterbumper in de buurt van de radarsensoren (achter) altijd
schoon zodat de radarsensoren (achter) normaal kunnen functioneren. Breng ook geen
voorwerpen zoals stickers aan.
Zie Verzorging van de carrosserie op pagina 6-79 .
OPGELET
Als de achterbumper een zware impact ontvangt, is het mogelijk dat het systeem niet
meer normaal functioneert. Zet het systeem onmiddellijk stop en laat de auto door een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda reparateur, inspecteren.

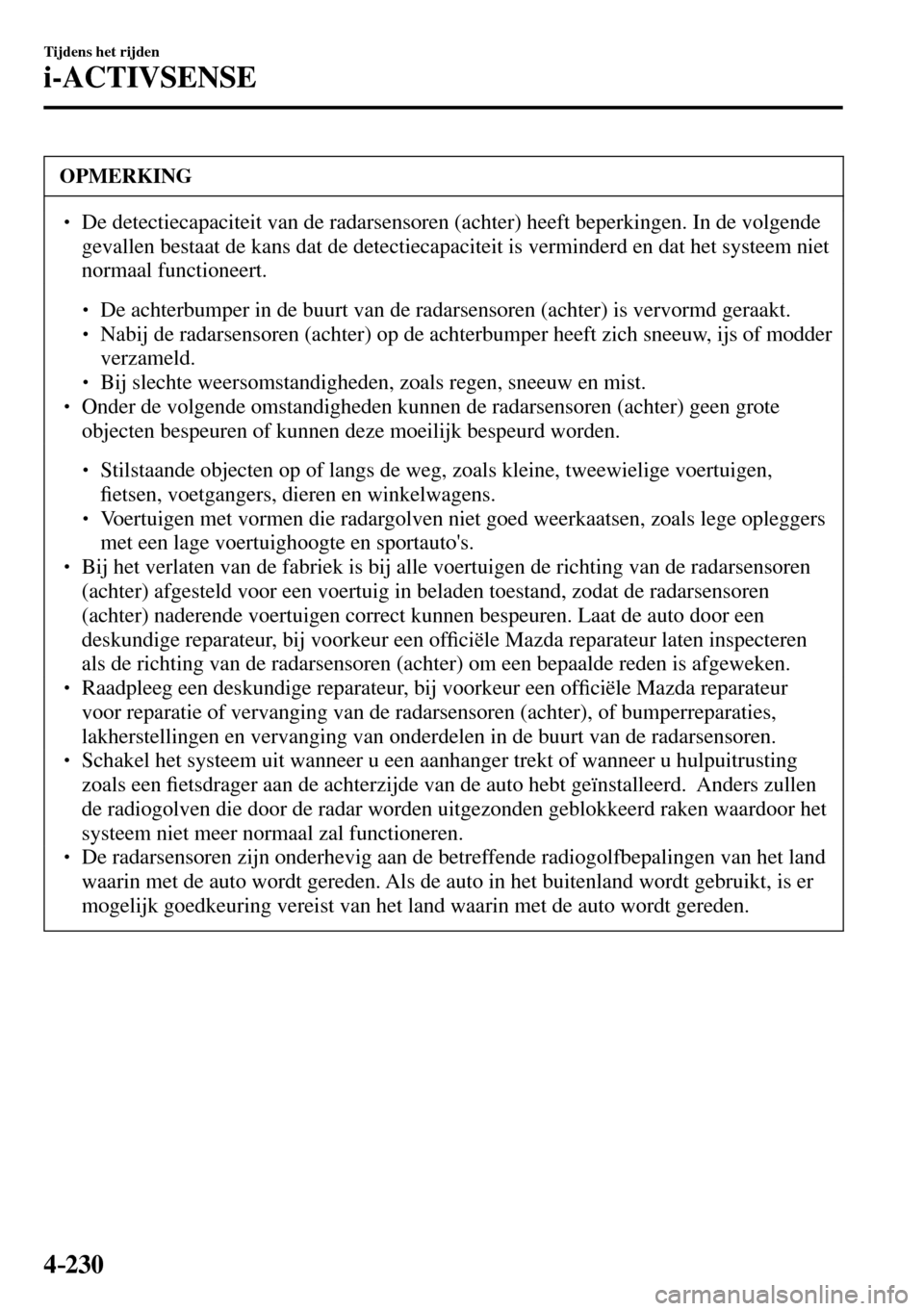

4–230
Tijdens het rijden
i-ACTIVSENSE
OPMERKING
  De detectiecapaciteit van de radarsensoren (achter) heeft beperkingen. In de volgende
gevallen bestaat de kans dat de detectiecapaciteit is verminderd en dat het systeem niet
normaal functioneert.



 De achterbumper in de buurt van de radarsensoren (achter) is vervormd geraakt.



 Nabij de radarsensoren (achter) op de achterbumper heeft zich sneeuw, ijs of modder
verzameld.



 Bij slechte weersomstandigheden, zoals regen, sneeuw en mist.

 Onder de volgende omstandigheden kunnen de radarsensoren (achter) geen grote
objecten bespeuren of kunnen deze moeilijk bespeurd worden.



 Stilstaande objecten op of langs de weg, zoals kleine, tweewielige voertuigen,
¿ etsen, voetgangers, dieren en winkelwagens.




 Voertuigen met vormen die radargolven niet goed weerkaatsen, zoals lege opleggers
met een lage voertuighoogte en sportauto's.

 Bij het verlaten van de fabriek is bij alle voertuigen de richting van de radarsensoren
(achter) afgesteld voor een voertuig in beladen toestand, zodat de radarsensoren
(achter) naderende voertuigen correct kunnen bespeuren. Laat de auto door een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda reparateur laten inspecteren
als de richting van de radarsensoren (achter) om een bepaalde reden is afgeweken.
  Raadpleeg een deskundige reparateur, bij voorkeur een of¿ ciële Mazda reparateur
voor reparatie of vervanging van de radarsensoren (achter), of bumperreparaties,
lakherstellingen en vervanging van onderdelen in de buurt van de radarsensoren.
  Schakel het systeem uit wanneer u een aanhanger trekt of wanneer u hulpuitrusting
zoals een ¿ etsdrager aan de achterzijde van de auto hebt geïnstalleerd. Anders zullen
de radiogolven die door de radar worden uitgezonden geblokkeerd raken waardoor het
systeem niet meer normaal zal functioneren.
  De radarsensoren zijn onderhevig aan de betreffende radiogolfbepalingen van het land
waarin met de auto wordt gereden. Als de auto in het buitenland wordt gebruikt, is er
mogelijk goedkeuring vereist van het land waarin met de auto wordt gereden.


4–231
Tijdens het rijden
i-ACTIVSENSE
Ultrasonische sensor (Achter)
De ultrasonische sensoren (achter) zenden ultrasonische golven uit die weerkaatst worden
door obstakels aan de achterzijde en die vervolgens weer door de ultrasonische sensoren
(achter) worden opgevangen.
Sedan Hatchback
Ultrasonische sensor (achter)
Ultrasonische sensor (achter)
De ultrasonische sensoren (achter) zijn gemonteerd in de achterbumper.


4–238
Tijdens het rijden
Bandenspanningcontrolesysteem
*Bepaalde modellen.
Bandenspanningcontrolesysteem *
Het bandenspanningcontrolesysteem (TPMS) controleert de bandenspanning van alle
vier banden. Als de bandenspanning van één of meerdere banden te laag is, waarschuwt
het systeem de bestuurder door middel van het waarschuwingslampje van het
bandenspanningcontrolesysteem in de instrumentengroep en een pieptoon. Het systeem
controleert de bandenspanning indirect op basis van de gegevens die door de ABS
wielsnelheidssensors worden verzonden.
Om het systeem correct te kunnen laten werken, dient het systeem met de voorgeschreven
bandenspanning (waarde op bandenspanningslabel) geïnitialiseerd te worden. Volg de
procedure en voer de initialisatie uit.
Zie Initialiseren van het bandenspanningcontrolesysteem op pagina 4-241 .
Het waarschuwingslampje gaat knipperen als het systeem defect is.
Zie Waarschuwingslampjes op pagina 4-47 .
ABS wielsnelheidssensor


4–245
Tijdens het rijden
Achteruitkijkmonitor
Weergavebereik op het scherm
De beelden op het scherm kunnen afwijken van de werkelijke omstandigheden.
(Schermdisplay)
Kofferdeksel
(Sedan)/sierstuk
(Hatchback)Indicatie voor
obstakeldetectie in
parkeersensorsysteem.
Bumper
Voorwerp
Bepaalde modellen (Werkelijke aanzicht)
