2016 MAZDA MODEL 3 HATCHBACK display

4–245
Tijdens het rijden
Achteruitkijkmonitor
Weergavebereik op het scherm
De beelden op het scherm kunnen afwijken van de werkelijke omstandigheden.
(Schermdisplay)
Kofferdeksel
(Sedan)/sierstuk
(Hatchback)Indicatie voor
obstakeldetectie in
parkeersensorsysteem.
Bumper
Voorwerp
Bepaalde modellen (Werkelijke aanzicht)


4–246
Tijdens het rijden
Achteruitkijkmonitor
OPMERKING
  Het weergavebereik varieert afhankelijk van de auto en de wegsituatie.
 Het weergavebereik is beperkt. Voorwerpen onder de bumper of rondom de
bumperuiteinden kunnen niet worden weergegeven.
  De afstand die verschijnt in het getoonde beeld is verschillend van de werkelijke
afstand omdat de achteruitkparkeercamera uitgerust is met een speci¿ eke lens.

 Het is mogelijk dat bepaalde als optie op de auto gemonteerde accessoires door de
camera worden opgenomen. Monteer geen optionele onderdelen die het uitzicht van
de camera kunnen hinderen, zoals lichtgevende onderdelen of onderdelen gemaakt van
reÀ ecterend materiaal.

 Onder de volgende omstandigheden is het mogelijk dat de display moeilijk zichtbaar
is, echter dit duidt niet op een defect.



 Op donkere plaatsen.



 Wanneer de temperatuur rondom de lens hoog/laag is.



 Wanneer de camera nat is, zoals op een regenachtige dag of tijdens perioden van
hoge luchtvochtigheid.



 Wanneer zich vreemde bestanddelen zoals modder rondom de camera hebben
vastgehecht.



 Wanneer de cameralens zonlicht of de lichtbundel van koplampen weerkaatst.

 De beeldweergave kan vertraagd worden als de temperatuur rondom de camera laag is.


4–247
Tijdens het rijden
Achteruitkijkmonitor
Gebruik van de display
Richtlijnen die de breedte van de auto aangeven (geel) worden op het scherm getoond bij
wijze van referentie en geven bij benadering de breedte van de auto aan in vergelijking tot
de breedte van de parkeerruimte die u op het punt staat in te rijden.
Gebruik dit displayaanzicht wanneer u uw auto in een parkeerruimte of garage parkeert.
b
a
a) Voertuigbreedterichtlijnen (geel)
Deze richtlijnen dienen als referentie en geven bij benadering de breedte van de auto aan.
b) Afstandrichtlijnen.
Deze richtlijnen geven bij benadering de afstand naar een punt aan gemeten vanaf de
achterzijde van de auto (vanaf het uiteinde van de bumper).



 De rode en gele lijnen geven de punten ongeveer 50 cm voor de rode lijn en 100 cm
voor de gele lijnen vanaf de achterbumper aan (bij het middelpunt van elk van de
lijnen).
OPGELET
De richtlijnen op het scherm zijn vaste lijnen. Deze bewegen niet mee met de draaiing
van het stuurwiel door de bestuurder. Wees altijd voorzichtig en controleer tijdens het
achteruitrijden altijd de ruimte aan de achterzijde van de auto en het omliggende gedeelte
rechtstreeks met uw ogen.


4–248
Tijdens het rijden
Achteruitkijkmonitor
Werking van de achteruitkijkmonitor
De werking van de achteruitkijkmonitor bij het achteruitrijden met de auto varieert
afhankelijk van de verkeers- en wegsituatie en de auto. De hoeveelheid benodigde
stuurbeweging en de timing varieert ook afhankelijk van de omstandigheden, dus controleer
de omgeving rechtstreeks met uw ogen en stuur de auto al naargelang de situatie.
Houd goed rekening met bovenstaande voorzorgsmaatregelen alvorens de
achteruitkijkmonitor te gebruiken.
OPMERKING
Beelden van de achteruitparkeercamera die getoond worden op de monitor zijn
omgekeerde beelden (spiegelbeelden).
1. Zet de keuzehendel in stand R om de display over te schakelen naar de
achteruitkijkmonitordisplay.
2. Controleer de omgeving rondom de auto en rijd achteruit.
(Displayconditie) (Voertuigconditie)
3. Nadat u de parkeerruimte binnen begint te rijden, langzaam achteruit blijven rijden zodat
de afstand tussen de voertuigbreedterichtlijnen en de zijkant van de parkeerruimte aan de
linker- en rechterzijde nagenoeg gelijk zijn.
4. Ga verder met het bijdraaien van het stuurwiel totdat de voertuigbreedterichtlijnen
parallel zijn aan de linker- en rechterzijde van de parkeerruimte.


4–249
Tijdens het rijden
Achteruitkijkmonitor

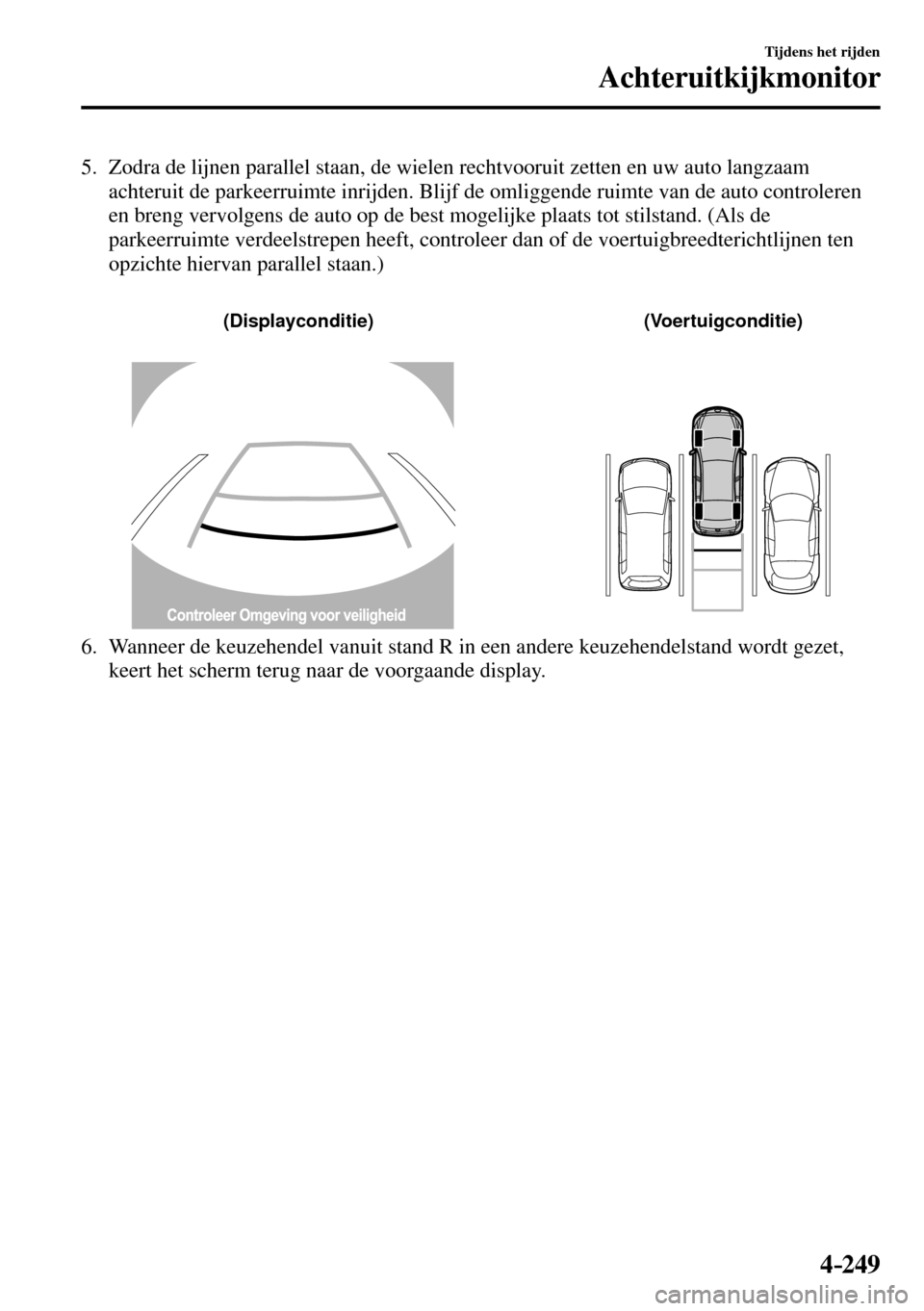

5. Zodra de lijnen parallel staan, de wielen rechtvooruit zetten en uw auto langzaam
achteruit de parkeerruimte inrijden. Blijf de omliggende ruimte van de auto controleren
en breng vervolgens de auto op de best mogelijke plaats tot stilstand. (Als de
parkeerruimte verdeelstrepen heeft, controleer dan of de voertuigbreedterichtlijnen ten
opzichte hiervan parallel staan.)
(Displayconditie) (Voertuigconditie)
6. Wanneer de keuzehendel vanuit stand R in een andere keuzehendelstand wordt gezet,
keert het scherm terug naar de voorgaande display.


4–252
Tijdens het rijden
Achteruitkijkmonitor
Driedimensionaal object aan de achterzijde van de auto
Aangezien de afstandrichtlijnen getoond worden uitgaande van een plat vlak, bestaat de
kans dat de afstand naar het driedimensionele object dat op het scherm wordt getoond
verschilt van de werkelijke afstand.
A
A
C B
CB
(Werkelijke afstand) B>C=A
Gemeten afstand op scherm A>B>C(Schermdisplay)
(Werkelijke conditie)
Afstelling van de beeldkwaliteit
WAARSCHUWING
Stel de beeldkwaliteit van de achteruitkijkmonitor enkel af wanneer de auto stilstaat:
De beeldkwaliteit van de achteruitkijkmonitor niet tijdens het rijden afstellen. Afstellen
van de beeldkwaliteit van de achteruitkijkmonitor zoals helderheid, contrast, kleur en
kleurtint tijdens het rijden is gevaarlijk, aangezien u hierdoor van de besturing van de
auto kan worden afgeleid, waardoor een ongeluk kan ontstaan.
De afstelling van de beeldkwaliteit kan gemaakt worden terwijl de keuzehendel in de
achteruit (R) staat.
Er zijn vier instellingen die kunnen worden afgesteld: helderheid, contrast, kleurtint en
kleur. Besteed tijdens het afstellen voldoende aandacht aan de omgeving van de auto.
1. Selecteer het
pictogram op het scherm voor het tonen van de tabbladen.
2. Selecteer het gewenste tabblad-item.
3. Stel de helderheid, contrast, kleurtint en kleur af met behulp van de schuifregelaar.
Druk op de terugsteltoets als u moet terugstellen.
4. Selecteer het
pictogram op het scherm voor het sluiten van het tabblad.


4–256
Tijdens het rijden
Parkeersensorsysteem
*Bepaalde modellen.
Overzicht van de afstandweergave
Display Afstand tussen het voertuig en de hindernis
Zonder voorste sensor
en voorste hoeksensor Met voorste sensor en
voorste hoeksensor Voorste sensor * /achterste
hoeksensor* Achterste sensor/
achterste hoeksensor
Voorste sensor:
Ongeveer 100—60 cm Achterste sensor:
Ongeveer 150—60 cm
Voorste sensor:
Ongeveer 60—45 cm
Voorste hoeksensor:
Ongeveer 50—37 cm Achterste sensor:
Ongeveer 60—45 cm
Achterste hoeksensor:
Ongeveer 50—37 cm
Voorste sensor:
Ongeveer 45—35 cm
Voorste hoeksensor:
Ongeveer 37—25 cm Achterste sensor:
Ongeveer 45—35 cm
Achterste hoeksensor:
Ongeveer 37—25 cm


4–257
Tijdens het rijden
Parkeersensorsysteem
*Bepaalde modellen.
Display Afstand tussen het voertuig en de hindernis
Zonder voorste sensor
en voorste hoeksensor Met voorste sensor en
voorste hoeksensor Voorste sensor * /achterste
hoeksensor* Achterste sensor/
achterste hoeksensor
Voorste sensor:
Binnen ongeveer 35 cm
Voorste hoeksensor:
Binnen ongeveer 25 cm Achterste sensor:
Binnen ongeveer 35 cm
Achterste hoeksensor:
Binnen ongeveer 25 cm
Gebruik van het parkeerhulpsensorsysteem
Voertuigen zonder voorste sensor/voorste hoeksensor
De parkeersensoren kunnen worden gebruikt wanneer het contact op ON staat en de
versnellingshendel/keuzehendel in de stand R wordt gezet.
Voertuigen met voorste sensor/voorste hoeksensor
Wanneer het contact op ON staat en de parkeersensorschakelaar wordt ingedrukt, klinkt de
zoemer en gaat het indicatielampje branden.
Wanneer de parkeersensor is geactiveerd en het contact op ON wordt gezet, klinkt de
zoemer en gaat het indicatielampje branden.
Druk nogmaals op de schakelaar om het systeem uit te schakelen.
