2016 Hyundai Grandeur 엔진 오일

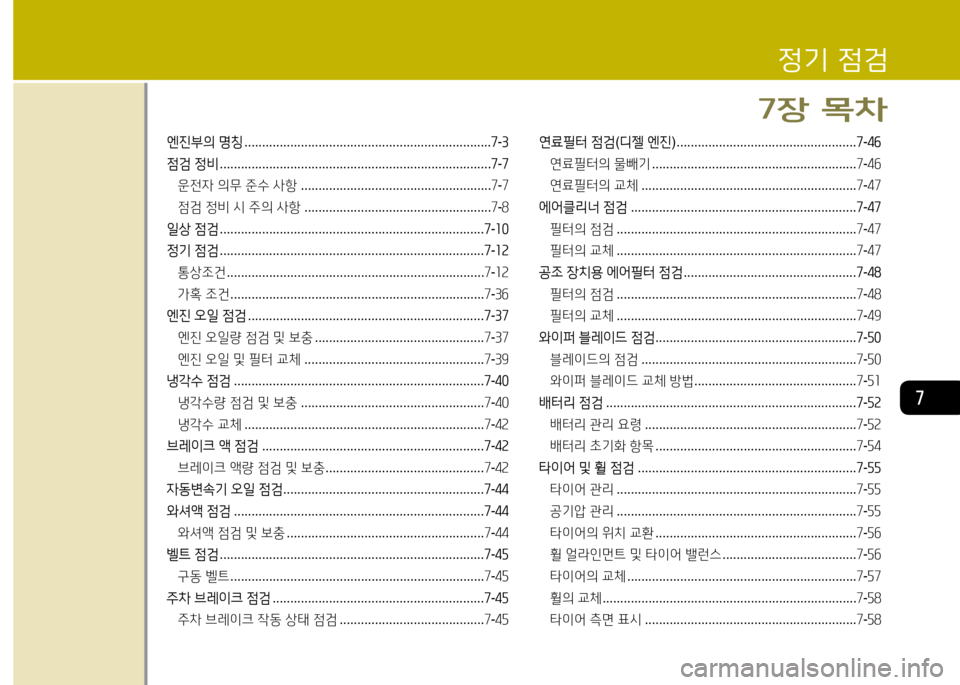

7
엔진부의 명칭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3
점검 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-7
운전자 의무 준수 사항 ......................................................7-7
점검 정비 시 주의 사항 .....................................................7-8
일상 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-10
정기 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-12
통상조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-12
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
엔진 오일 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-37
엔진 오일량 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-37
엔진 오일 및 필터 교체 ...................................................7-39
냉각수 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-40
냉각수량 점검 및 보충 ....................................................7-40
냉각수 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-42
브레이크 액 점검 ...............................................................7-42
브레이크 액량 점검 및 보충 .............................................7-42
자동변속기 오일 점검 .........................................................7-44
와셔액 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-44
와셔액 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-44
벨트 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
구동 벨트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
주차 브레이크 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
주차 브레이크 작동 상태 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
연료필터 점검(디젤 엔진) ...................................................7-46
연료필터의 물빼기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-46
연료필터의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
에어클리너 점검 ................................................................7-47
필터의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
필터의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
공조 장치용 에어필터 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-48
필터의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-48
필터의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-49
와이퍼 블레이드 점검 .........................................................7-50
블레이드의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
와이퍼 블레이드 교체 방법 ..............................................7-51
배터리 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-52
배터리 관리 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-52
배터리 초기화 항목 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-54
타이어 및 휠 점검 ..............................................................7-55
타이어 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-55
공기압 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-55
타이어의 위치 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
휠 얼라인먼트 및 타이어 밸런스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
타이어의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-57
휠의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-58
타이어 측면 표시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-58
정기 점검
7장 목차

정기 점검
7-3

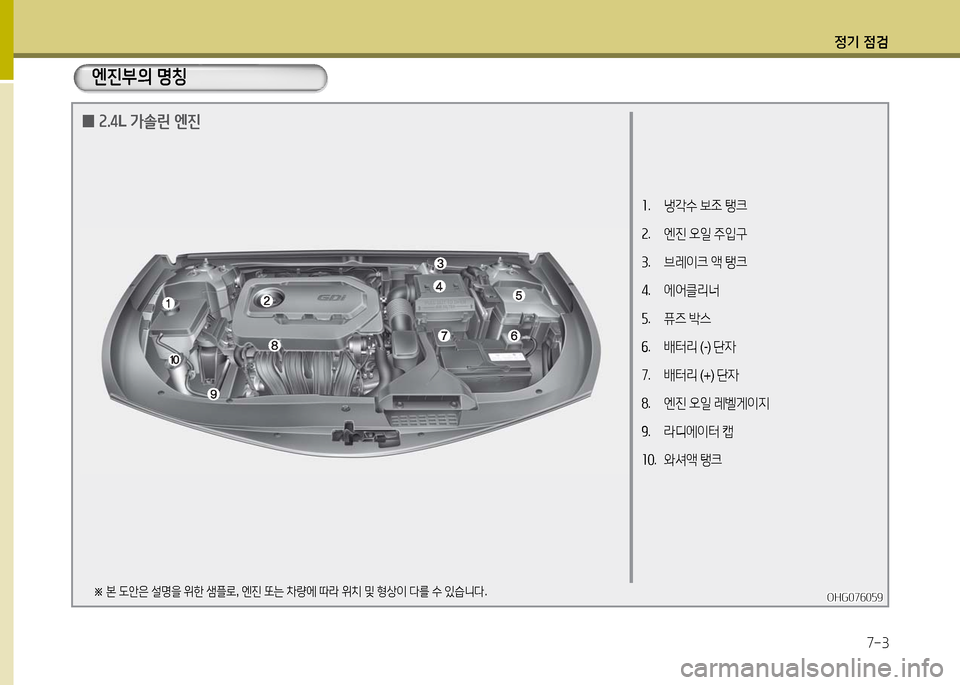

엔진부의 명칭
OHG076059OHG076059※ 본 도안은 설명을 위한 샘플로, 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다.
02.4L 가솔린 엔진
1. 냉각수 보조 탱크
2. 엔진 오일 주입구
3. 브레이크 액 탱크
4. 에어클리너
5. 퓨즈 박스
6. 배터리 (-) 단자
7. 배터리 (+) 단자
8. 엔진 오일 레벨게이지
9. 라디에이터 캡
10. 와셔액 탱크

정기 점검
7-4
OHG015004AOHG015004A※ 본 도안은 설명을 위한 샘플로, 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다.

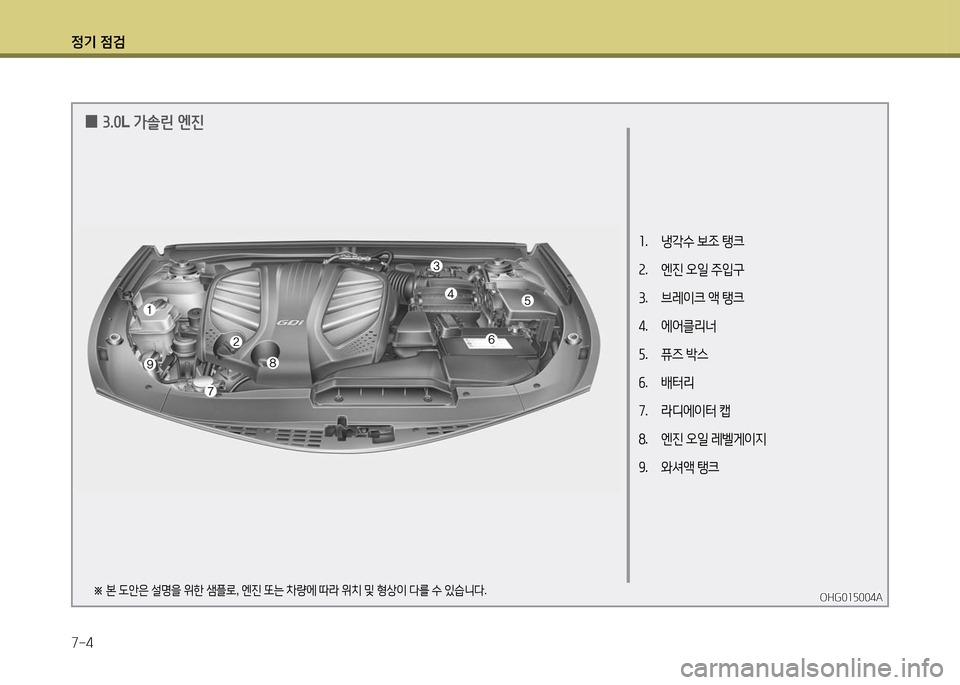

03.0L 가솔린 엔진
1. 냉각수 보조 탱크
2. 엔진 오일 주입구
3. 브레이크 액 탱크
4. 에어클리너
5. 퓨즈 박스
6. 배터리
7. 라디에이터 캡
8. 엔진 오일 레벨게이지
9. 와셔액 탱크

정기 점검
7-5
OHG015004OHG015004※ 본 도안은 설명을 위한 샘플로, 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다.

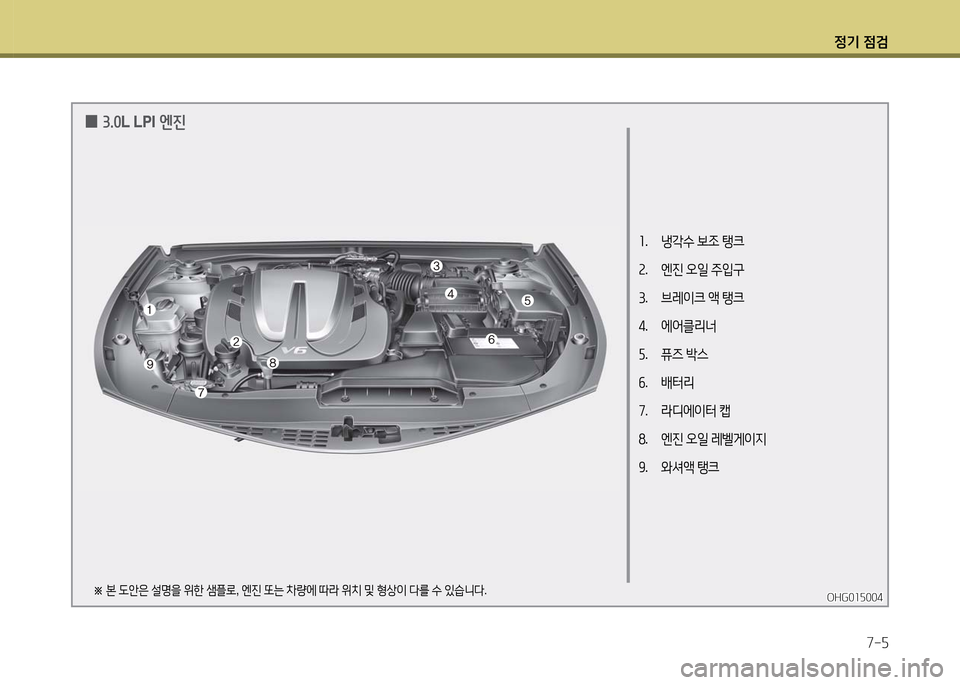

03.0L LPI 엔진
1. 냉각수 보조 탱크
2. 엔진 오일 주입구
3. 브레이크 액 탱크
4. 에어클리너
5. 퓨즈 박스
6. 배터리
7. 라디에이터 캡
8. 엔진 오일 레벨게이지
9. 와셔액 탱크

정기 점검
7-6
OHG015008OHG015008※ 본 도안은 설명을 위한 샘플로, 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다.

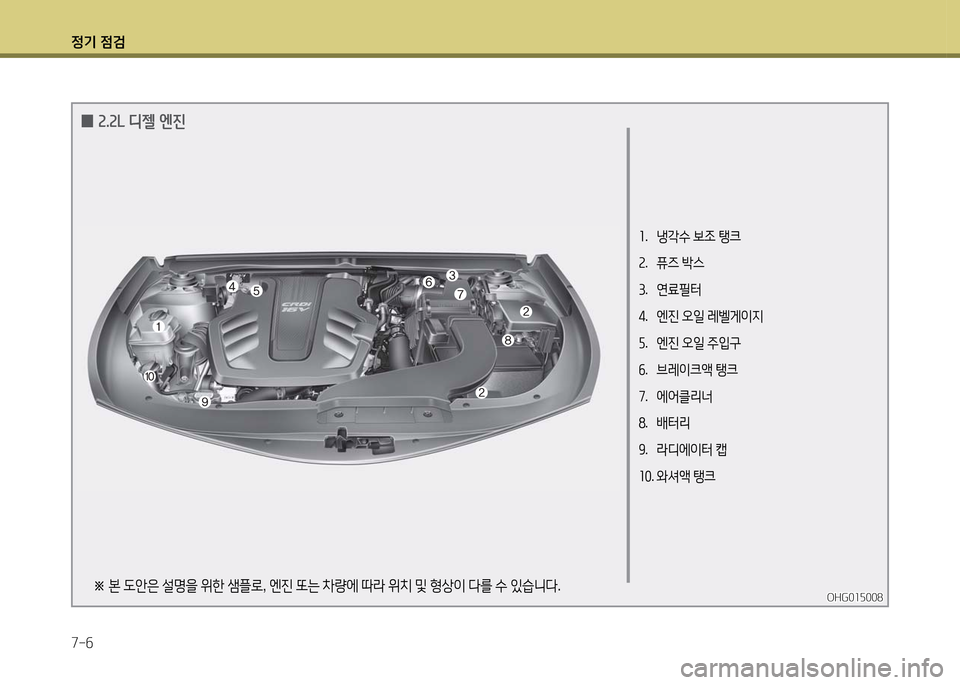

02.2L 디젤 엔진
1. 냉각수 보조 탱크
2. 퓨즈 박스
3. 연료필터
4. 엔진 오일 레벨게이지
5. 엔진 오일 주입구
6. 브레이크액 탱크
7. 에어클리너
8. 배터리
9. 라디에이터 캡
10. 와셔액 탱크

정기 점검
7-9

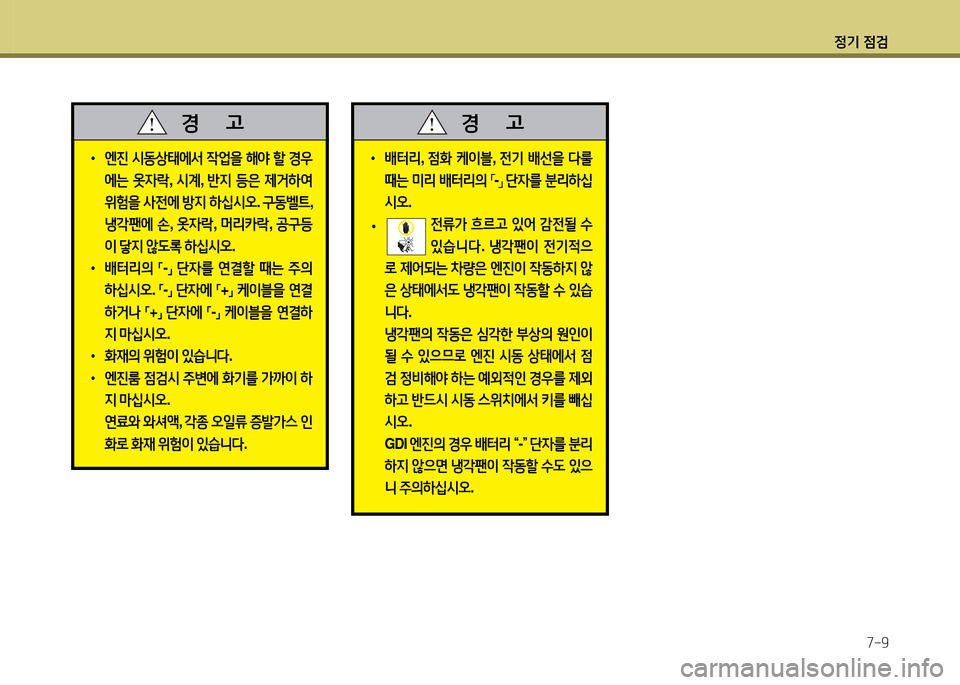

•엔진 시동상태에서 작업을 해야 할 경우
에는 옷자락, 시계, 반지 등은 제거하여
위험을 사전에 방지 하십시오. 구동벨트,
냉각팬에 손, 옷자락, 머리카락, 공구등
이 닿지 않도록 하십시오.
• 배터리의 「-」 단자를 연결할 때는 주의
하십시오. 「-」 단자에 「+」 케이블을 연결
하거나 「+」 단자에 「-」 케이블을 연결하
지 마십시오.
• 화재의 위험이 있습니다.
• 엔진룸 점검시 주변에 화기를 가까이 하
지 마십시오.
연료와 와셔액, 각종 오일류 증발가스 인
화로 화재 위험이 있습니다.
경 고
•배터리, 점화 케이블, 전기 배선을 다룰
때는 미리 배터리의 「-」 단자를 분리하십
시오.
전류가 흐르고 있어 감전될 수
있습니다. 냉각팬이 전기적으
로 제어되는 차량은 엔진이 작동하지 않
은 상태에서도 냉각팬이 작동할 수 있습
니다.
냉각팬의 작동은 심각한 부상의 원인이
될 수 있으므로 엔진 시동 상태에서 점
검 정비해야 하는 예외적인 경우를 제외
하고 반드시 시동 스위치에서 키를 빼십
시오.
GDI 엔진의 경우 배터리 “-” 단자를 분리
하지 않으면 냉각팬이 작동할 수도 있으
니 주의하십시오.
경 고
•

정기 점검
7-10
일상 점검
일상 점검이란 자동차를 운행하는 사람이 매일 차량을 운행하기 전에 행하는 점검을 말하며 이는 안전 운행에 필요한 최소한의 점검이고 운전자의 의무이기
도 합니다. 반드시 실시하십시오.
점검 항목 점 검 내 용
이상 유무 확인· 전일 운전시 이상이 있던 부분은 정상인가
엔진룸을 열고
엔 진
· 시동이 용이하고 연료, 엔진오일, 냉각수가 충분한가
· 누수, 누유는 없는가
· 구동벨트의 장력은 적당하고 손상된 곳은 없는가
변 속 기· 누유는 없는가
기 타· 브레이크액, 와셔액 등은 충분하고 누유는 없는가
차의 외관에서
엔 진· 배기가스의 색깔은 깨끗하고 유독가스 매연의 배출이 없는가
완 충 스 프 링· 스프링의 연결부위에 손상, 균열이 없는가
바 퀴
· 타이어의 공기압은 적당한가
· 타이어의 이상마모 또는 손상은 없는가
· 휠너트(또는 볼트)의 조임은 충분하고 손상은 없는가
램 프· 점멸이 확실하고 파손되지 않았는가
등 록 번 호 표· 번호표가 파손되지 않았는가

정기 점검
7-12
정기 점검
차량을 주로 다음과 같은 조건이 아닌 곳에서 사용했다면 통상 조건의 점검
주기를 따르십시오.
그러나 만약 다음과 같은 조건에서 사용했다면 가혹 조건의 점검 주기를 따
르십시오.
1. 짧은 거리를 반복해서 주행했을 때
2. 엔진 내 모래나 먼지 유입이 많을 경우
3. 공회전을 과다하게 계속 시켰을 때
4. 교통 체증이 심한 곳을 주행하는 경우
5. 험한 길(모래자갈길,눈길,비포장길)등의 주행빈도가 높은 경우
6. 산길, 오르내리막길 등의 주행빈도가 높은 경우
7. 경찰차, 택시, 상용차, 견인차 등으로 사용하는 경우
8. 고속주행(170km/h이상)의 빈도가 높은 경우
9. 잦은 정지와 출발을 반복으로 주행 할 경우
10. 소금, 부식물질 또는 한랭지역을 운행하는 경우
위와 같은 조건에서 차량을 운행했다면, 정기 점검 주기보다 더 자주 점검,
교체, 보충하여야 합니다.
0통상조건
다음의 통상조건 점검주기는 주행거리에 따른 주기를 기본으로 하였으나,
일부 부품은 주행거리와 함께 시간경과에 따라서도 점검 또는 교체해야 하
는 경우도 있습니다.
다음과 같은 거리/시간 병기 항목은 차량의 주행거리와 경과시간 중 먼저 도
래하는 시점에 해당 부품의 점검이나 교체를 해야 하므로 주의하십시오.
•엔진오일 및 오일필터
•구동벨트
•가솔린엔진의 밸브 간극(일부 차종에 한함)
