2016 Hyundai Grandeur 엔진 오일

정기 점검
7-87
※ 상기 사항을 불이행 함으로서 발생되는 제재
조치 또는 기타 불이익에 대해서 제작사는 책
임이 없음을 알려드립니다.

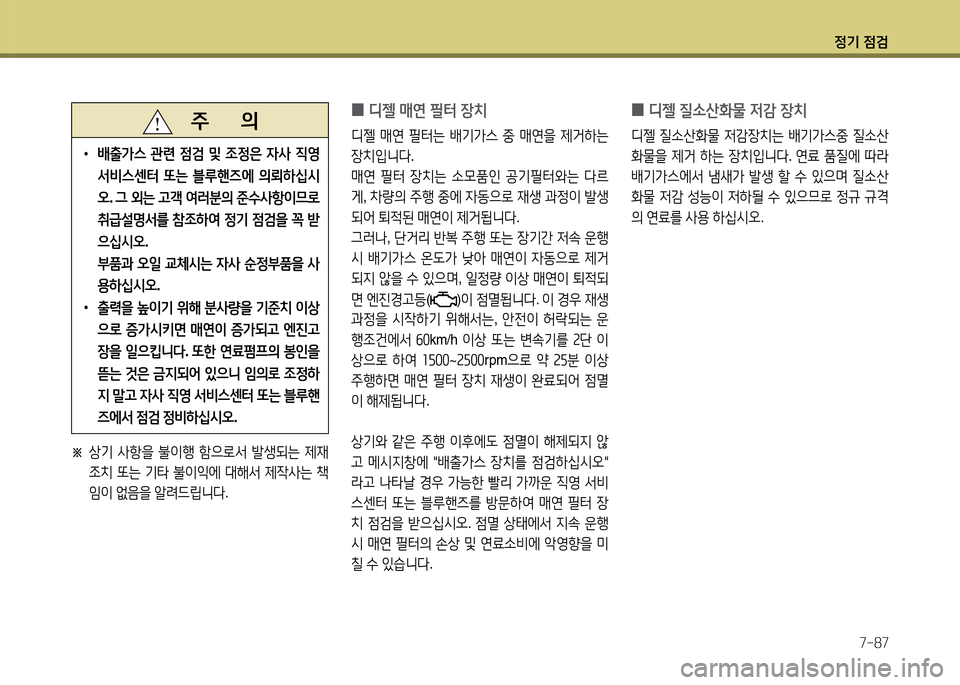

0디젤 매연 필터 장치
디젤 매연 필터는 배기가스 중 매연을 제거하는
장치입니다.
매연 필터 장치는 소모품인 공기필터와는 다르
게, 차량의 주행 중에 자동으로 재생 과정이 발생
되어 퇴적된 매연이 제거됩니다.
그러나, 단거리 반복 주행 또는 장기간 저속 운행
시 배기가스 온도가 낮아 매연이 자동으로 제거
되지 않을 수 있으며, 일정량 이상 매연이 퇴적되
면 엔진경고등()이 점멸됩니다. 이 경우 재생
과정을 시작하기 위해서는, 안전이 허락되는 운
행조건에서 60km/h 이상 또는 변속기를 2단 이
상으로 하여 1500~2500rpm으로 약 25분 이상
주행하면 매연 필터 장치 재생이 완료되어 점멸
이 해제됩니다.
상기와 같은 주행 이후에도 점멸이 해제되지 않
고 메시지창에 "배출가스 장치를 점검하십시오"
라고 나타날 경우 가능한 빨리 가까운 직영 서비
스센터 또는 블루핸즈를 방문하여 매연 필터 장
치 점검을 받으십시오. 점멸 상태에서 지속 운행
시 매연 필터의 손상 및 연료소비에 악영향을 미
칠 수 있습니다.
0디젤 질소산화물 저감 장치
디젤 질소산화물 저감장치는 배기가스중 질소산
화물을 제거 하는 장치입니다. 연료 품질에 따라
배기가스에서 냄새가 발생 할 수 있으며 질소산
화물 저감 성능이 저하될 수 있으므로 정규 규격
의 연료를 사용 하십시오.
주 의
•배출가스 관련 점검 및 조정은 자사 직영
서비스센터 또는 블루핸즈에 의뢰하십시
오. 그 외는 고객 여러분의 준수사항이므로
취급설명서를 참조하여 정기 점검을 꼭 받
으십시오.
부품과 오일 교체시는 자사 순정부품을 사
용하십시오.
•출력을 높이기 위해 분사량을 기준치 이상
으로 증가시키면 매연이 증가되고 엔진고
장을 일으킵니다. 또한 연료펌프의 봉인을
뜯는 것은 금지되어 있으니 임의로 조정하
지 말고 자사 직영 서비스센터 또는 블루핸
즈에서 점검 정비하십시오.

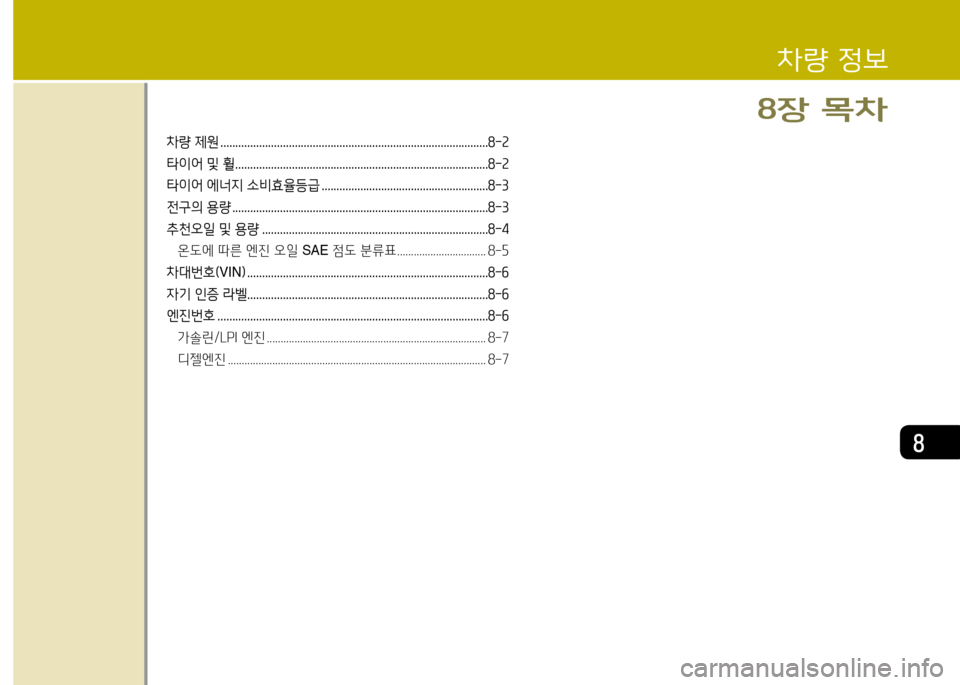

8
차량 제원 ..........................................................................................8-2
타이어 및 휠 .....................................................................................8-2
타이어 에너지 소비효율등급 ........................................................8-3
전구의 용량 ......................................................................................8-3
추천오일 및 용량 ............................................................................8-4
온도에 따른 엔진 오일 SAE 점도 분류표 ................................ 8-5
차대번호(VIN) .................................................................................8-6
자기 인증 라벨.................................................................................8-6
엔진번호 ...........................................................................................8-6
가솔린/LPI 엔진 ............................................................................... 8-7
디젤엔진 ............................................................................................. 8-7
차량 정보
8장 목차

차량 정보
8-4
추천오일 및 용량
종 류용량(ℓ)추천사양
연료
가솔린 70 무연휘발유
LPI72LPG(85% 충전 시)
디젤 70 경유
엔진 오일*1
(오일필터포함)
2.4L4.6*2
ILSAC GF4급 이상, API SM 급*4, ACEA A5급 이상
SAE 점도 분류 : 다음 페이지의 SAE 점도 분류표 참조4.8*3
3.0L5.7
디젤 6.3ACEA C3급 또는 C2급
SAE 점도 분류 : 다음 페이지의 SAE 점도 분류표 참조
자동변속기 오일
2.4L7.1
SK ATF SP-IV, 미창 ATF SP-IV, NOCA ATF SP-IV,
HYUNDAI Genuine ATF SP-IV3.0L7.8
디젤 7.7
브레이크 액필요량SAE J1703, FMVSS 116, DOT-3 또는 DOT-4
냉각수
2.4L6.8
에틸렌글리콜계 알루미늄 라디에이터용 부동액과 물 혼합액3.0L8.4
디젤 8.8~9.0
*1. 엔진 오일 용량은 일반적인 오일 교환시 주입되는 용량 기준입니다.
*2. 노란색 엔진 오일 레벨게이지 손잡이
*3. 빨간색 엔진 오일 레벨게이지 손잡이
*4. S M급 엔진 오일이 없을 경우 SL급 엔진 오일을 사용하십시오.
주 의
•각 기관의 원활한 작동과 내구를 위해 자사
순정오일을 사용하십시오. 자사에서 지정
하는 순정부품(엔진 오일, 변속기오일 등)
을 사용하지 않거나 불량연료를 사용했을
경우에는 차량에 치명적인 손상을 줄 수 있
습니다.
•오일을 사용할 때는 점도분류와 품질 등
급을 동시에 만족시키는 오일을 사용하십
시오.
•오일을 점검 및 교체할 때에는 기재된 용량
(ℓ)은 참고만 하시고 오일량을 측정하는
게이지를 이용하여 확인하십시오. 「F」선에
가까이 주입하시고 「F」선 이상 주입하지 마
십시오.

차량 정보
8-5

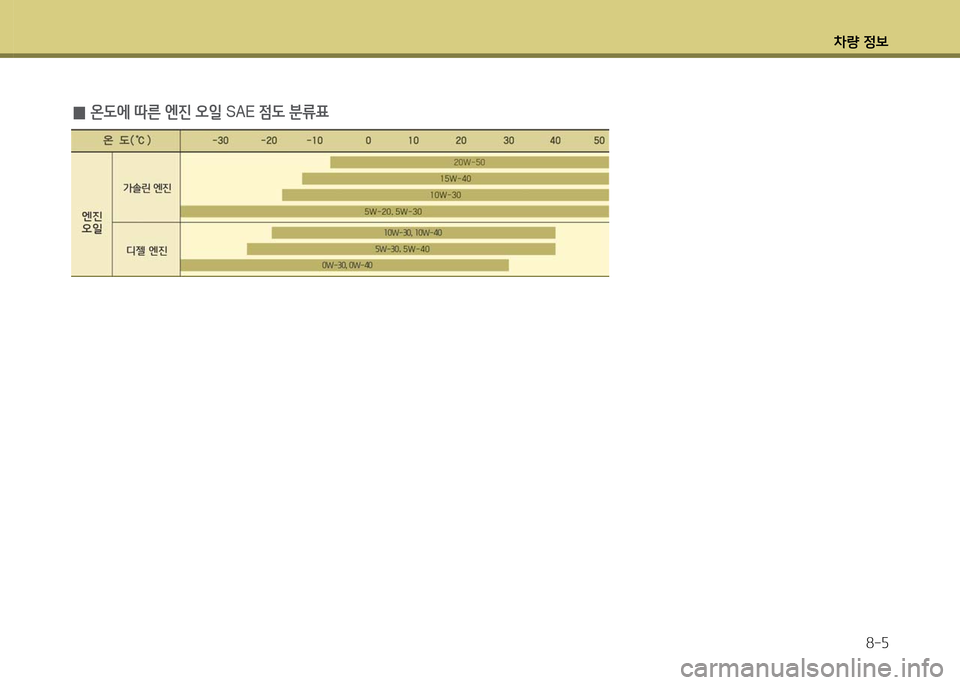

0온도에 따른 엔진 오일 SAE 점도 분류표

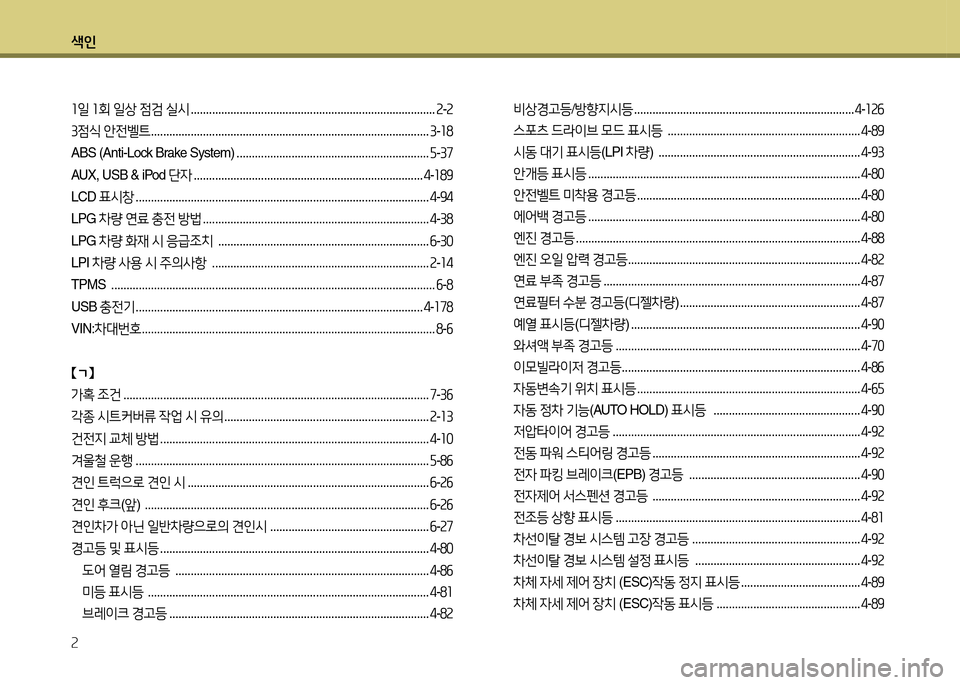

색인
2
1일 1회 일상 점검 실시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
3점식 안전벨트 ...........................................................................................3-18
ABS (Anti-Lock Brake System) ...............................................................5-37
AUX, USB & iPod 단자 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-189
LCD 표시창 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-94
LPG 차량 연료 충전 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-38
LPG 차량 화재 시 응급조치 .....................................................................6-30
LPI 차량 사용 시 주의사항 .......................................................................2-14
TPMS ..........................................................................................................6-8
USB 충전기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-178
VIN:차대번호 ................................................................................................8-6
【ㄱ】
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
각종 시트커버류 작업 시 유의 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
건전지 교체 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-10
겨울철 운행 ................................................................................................5-86
견인 트럭으로 견인 시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-26
견인 후크(앞) .............................................................................................6-26
견인차가 아닌 일반차량으로의 견인시 ....................................................6-27
경고등 및 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-80
도어 열림 경고등 ...................................................................................4-86
미등 표시등 ............................................................................................4-81
브레이크 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-82
비상경고등/방향지시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-126
스포츠 드라이브 모드 표시등 ...............................................................4-89
시동 대기 표시등(LPI 차량) ..................................................................4-93
안개등 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-80
안전벨트 미착용 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-80
에어백 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-80
엔진 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-88
엔진 오일 압력 경고등 ............................................................................4-82
연료 부족 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-87
연료필터 수분 경고등(디젤차량) ...........................................................4-87
예열 표시등(디젤차량) ...........................................................................4-90
와셔액 부족 경고등 ................................................................................4-70
이모빌라이저 경고등 ..............................................................................4-86
자동변속기 위치 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-65
자동 정차 기능(AUTO HOLD) 표시등 ................................................4-90
저압타이어 경고등 .................................................................................4-92
전동 파워 스티어링 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-92
전자 파킹 브레이크(EPB) 경고등 ........................................................4-90
전자제어 서스펜션 경고등 ....................................................................4-92
전조등 상향 표시등 ................................................................................4-81
차선이탈 경보 시스템 고장 경고등 .......................................................4-92
차선이탈 경보 시스템 설정 표시등 ......................................................4-92
차체 자세 제어 장치 (ESC)작동 정지 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-89
차체 자세 제어 장치 (ESC)작동 표시등 ...............................................4-89

색인
8
소음과 연기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-46
어린이 보조 좌석 설치 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-46
에어백 작동 시 2차 피해.........................................................................3-45
에어백 정비 ................................................................................................3-47
차를 수리할 때, 폐차할 때 .....................................................................3-48
에어백(보조 구속 장치) ..............................................................................3-32
에어백 종류 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-32
에어컨 냉매량 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-148, 4-158, 4-168
에어클리너 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
엔진 시동 방법 .....................................................................................5-4, 5-11
LPI 차량 .................................................................................................5-13
디젤차량 .................................................................................................5-13
엔진 오버히트(과열 시) ................................................................................6-6
엔진 오일 및 필터 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-39
엔진 오일 점검 ............................................................................................7-37
엔진 오일량 점검 및 보충 ..........................................................................7-37
엔진 정지 방법 .....................................................................................5-7, 5-16
엔진 후드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34
엔진 후드 닫는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34
엔진 후드 여는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34
엔진룸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4
엔진룸 퓨즈/릴레이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-64
멀티퓨즈 ..................................................................................................7-64
메인퓨즈 ..................................................................................................7-64
엔진번호 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-7
엔진부의 명칭 ...............................................................................................7-3
엔진시동이 안걸릴 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-5
여름철 운행 ................................................................................................5-86
연료주입구 .................................................................................................4-35
연료주입구 닫는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-36
연료주입구 여는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-35, 4-38
연료필터 점검(디젤 엔진) ..........................................................................7-46
옆 방향지시등 전구의 교체 ........................................................................7-73
예비타이어 .................................................................................................6-12
오디오 리모컨 .........................................................................................4-187
오디오 외부 입력 단자 ............................................................................4-189
AUX, USB & iPod 단자 ......................................................................4-189
오디오/비디오 ..........................................................................................4-188
온도에 따른 엔진 오일 SAE 점도 분류표 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-5
올바른 운전 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-22
올바른 운전자세 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
옷걸이 후크 .............................................................................................4-189
와셔액 분출 ..............................................................................................4-135
와셔액 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-44
와이퍼 블레이드 교체 방법 ........................................................................7-51
와이퍼 블레이드 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
와이퍼 작동 ..............................................................................................4-133
와이퍼/와셔 ..............................................................................................4-133
