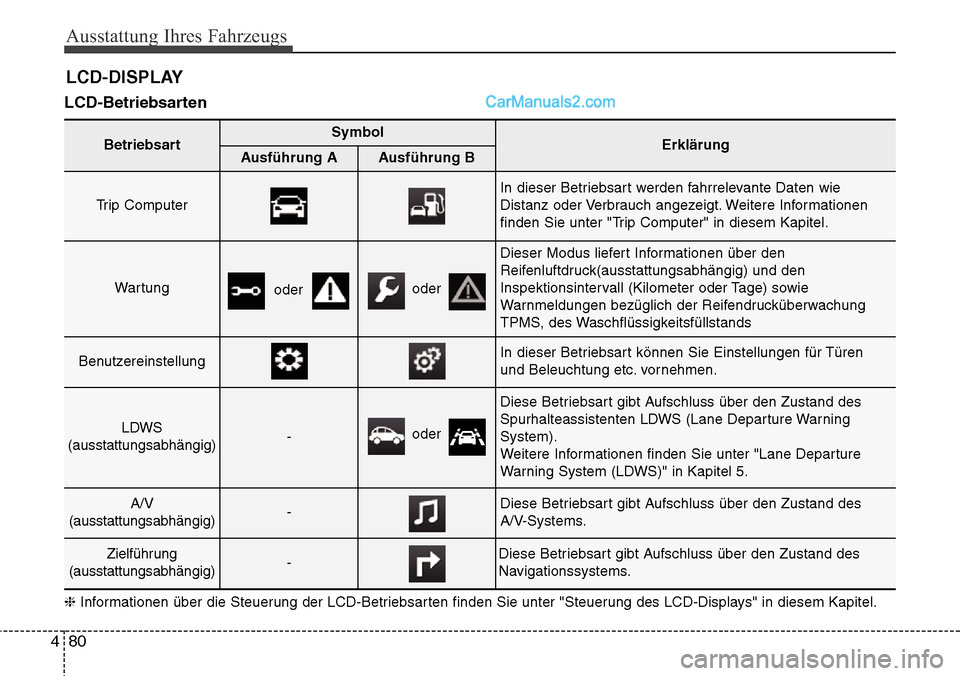

Ausstattung Ihres Fahrzeugs
80
4
LCD-Betriebsarten
LCD-DISPLAY
BetriebsartSymbolErklärungAusführung AAusführung B
Trip Computer
In dieser Betriebsart werden fahrrelevante Daten wie
Distanz oder Verbrauch angezeigt. Weitere Informationen
finden Sie unter "Trip Computer" in diesem Kapitel.
Wartung
Dieser Modus liefert Informationen über den
Reifenluftdruck(ausstattungsabhängig) und den
Inspektionsintervall (Kilometer oder Tage) sowie
Warnmeldungen bezüglich der Reifendrucküberwachung
TPMS, des Waschflüssigkeitsfüllstands
BenutzereinstellungIn dieser Betriebsart können Sie Einstellungen für Türen
und Beleuchtung etc. vornehmen.
LDWS
(ausstattungsabhängig)-
Diese Betriebsart gibt Aufschluss über den Zustand des
Spurhalteassistenten LDWS (Lane Departure Warning
System).
Weitere Informationen finden Sie unter "Lane Departure
Warning System (LDWS)" in Kapitel 5.
A/V
(ausstattungsabhängig)-Diese Betriebsart gibt Aufschluss über den Zustand des
A/V-Systems.
Zielführung
(ausstattungsabhängig)-Diese Betriebsart gibt Aufschluss über den Zustand des
Navigationssystems.
oder oder
oder
❈ Informationen über die Steuerung der LCD-Betriebsarten finden Sie unter "Steuerung des LCD-Displays" in diesem Kapitel.

485

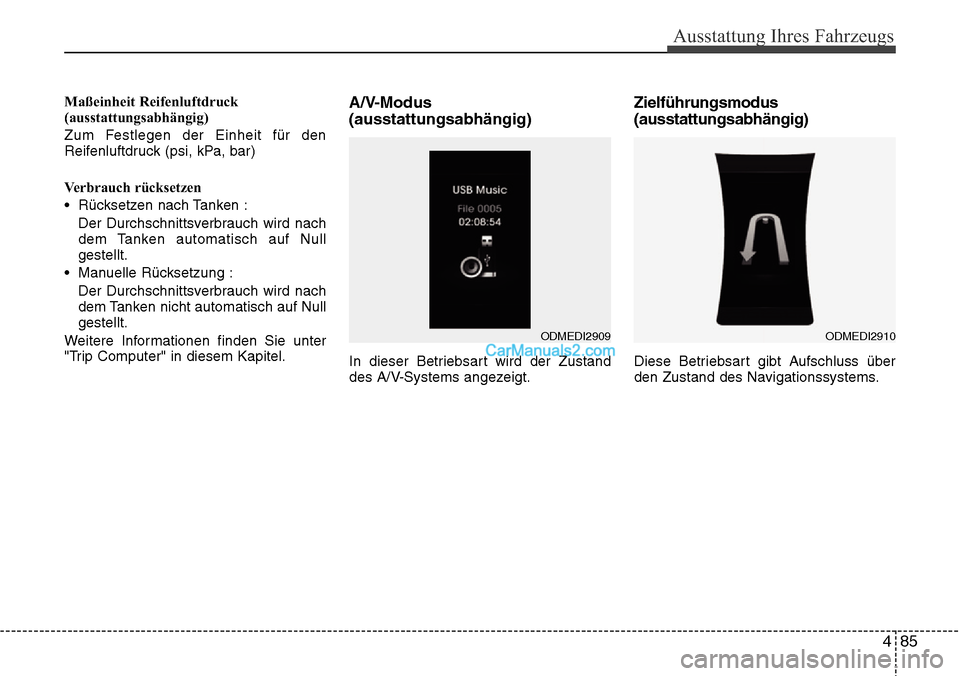

Ausstattung Ihres Fahrzeugs
Maßeinheit Reifenluftdruck
(ausstattungsabhängig)
Zum Festlegen der Einheit für den
Reifenluftdruck (psi, kPa, bar)
Verbrauch rücksetzen
• Rücksetzen nach Tanken :Der Durchschnittsverbrauch wird nach
dem Tanken automatisch auf Null
gestellt.
• Manuelle Rücksetzung : Der Durchschnittsverbrauch wird nach
dem Tanken nicht automatisch auf Null
gestellt.
Weitere Informationen finden Sie unter
"Trip Computer" in diesem Kapitel.A/V-Modus
(ausstattungsabhängig)
In dieser Betriebsart wird der Zustand
des A/V-Systems angezeigt.
Zielführungsmodus
(ausstattungsabhängig)
Diese Betriebsart gibt Aufschluss über
den Zustand des Navigationssystems.
ODMEDI2909ODMEDI2910

621

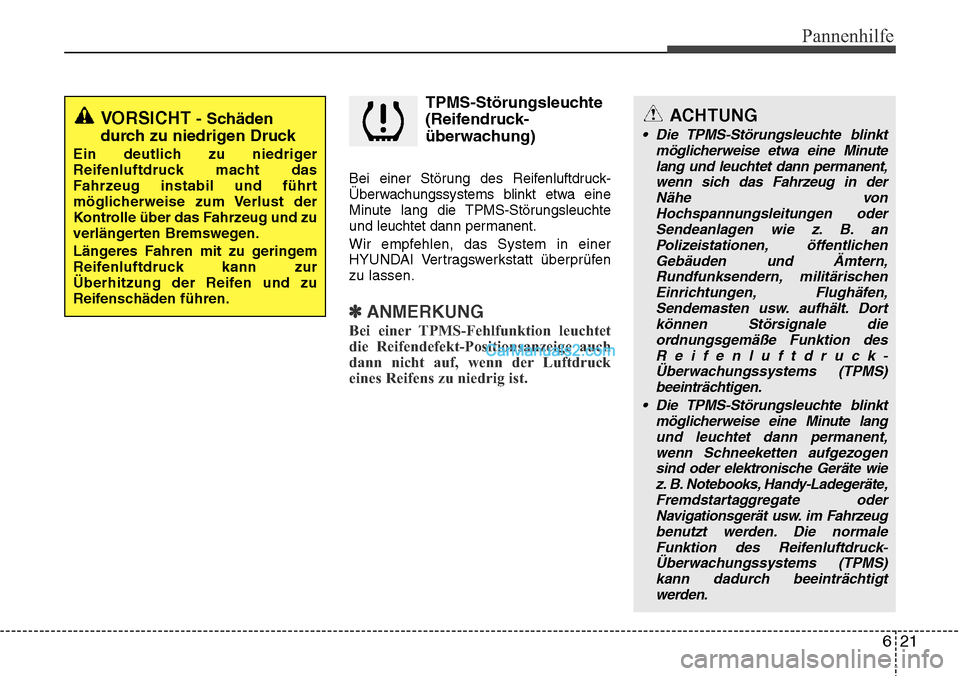

Pannenhilfe
TPMS-Störungsleuchte
(Reifendruck-
überwachung)
Bei einer Störung des Reifenluftdruck-
Überwachungssystems blinkt etwa eine
Minute lang die TPMS-Störungsleuchte
und leuchtet dann permanent.
Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
✽ANMERKUNG
Bei einer TPMS-Fehlfunktion leuchtet
die Reifendefekt-Positionsanzeige auch
dann nicht auf, wenn der Luftdruck
eines Reifens zu niedrig ist.
VORSICHT- Schäden
durch zu niedrigen Druck
Ein deutlich zu niedriger
Reifenluftdruck macht das
Fahrzeug instabil und führt
möglicherweise zum Verlust der
Kontrolle über das Fahrzeug und zu
verlängerten Bremswegen.
Längeres Fahren mit zu geringem
Reifenluftdruck kann zur
Überhitzung der Reifen und zu
Reifenschäden führen.
ACHTUNG
• Die TPMS-Störungsleuchte blinkt
möglicherweise etwa eine Minutelang und leuchtet dann permanent, wenn sich das Fahrzeug in derNähe vonHochspannungsleitungen oder Sendeanlagen wie z. B. anPolizeistationen, öffentlichen Gebäuden und Ämtern,Rundfunksendern, militärischen Einrichtungen, Flughäfen,Sendemasten usw. aufhält. Dortkönnen Störsignale dieordnungsgemäße Funktion des Reifenluftdruck-Überwachungssystems (TPMS) beeinträchtigen.
• Die TPMS-Störungsleuchte blinkt möglicherweise eine Minute langund leuchtet dann permanent,wenn Schneeketten aufgezogen sind oder elektronische Geräte wiez. B. Notebooks, Handy-Ladegeräte,Fremdstartaggregate oder Navigationsgerät usw. im Fahrzeugbenutzt werden. Die normale Funktion des Reifenluftdruck-Überwachungssystems (TPMS) kann dadurch beeinträchtigtwerden.

769

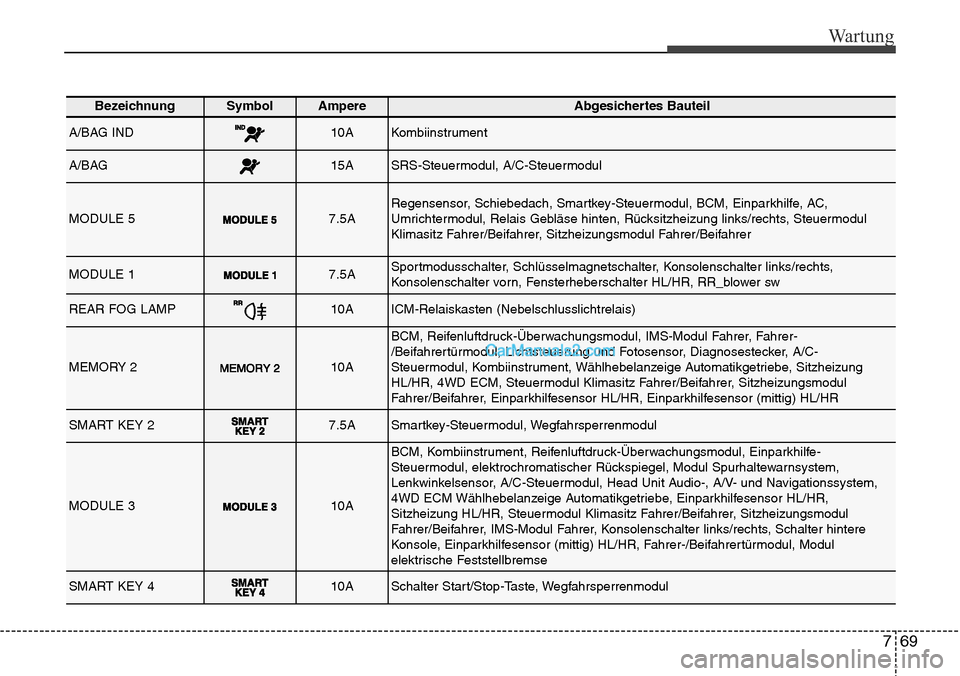

Wartung
BezeichnungSymbolAmpereAbgesichertes Bauteil
A/BAG IND10AKombiinstrument
A/BAG15ASRS-Steuermodul, A/C-Steuermodul
MODULE 57.5ARegensensor, Schiebedach, Smartkey-Steuermodul, BCM, Einparkhilfe, AC,
Umrichtermodul, Relais Gebläse hinten, Rücksitzheizung links/rechts, Steuermodul
Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul Fahrer/Beifahrer
MODULE 17.5ASportmodusschalter, Schlüsselmagnetschalter, Konsolenschalter links/rechts,
Konsolenschalter vorn, Fensterheberschalter HL/HR, RR_blower sw
REAR FOG LAMP10AICM-Relaiskasten (Nebelschlusslichtrelais)
MEMORY 210A
BCM, Reifenluftdruck-Überwachungsmodul, IMS-Modul Fahrer, Fahrer-
/Beifahrertürmodul, Lichtsteuerung und Fotosensor, Diagnosestecker, A/C-
Steuermodul, Kombiinstrument, Wählhebelanzeige Automatikgetriebe, Sitzheizung
HL/HR, 4WD ECM, Steuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul
Fahrer/Beifahrer, Einparkhilfesensor HL/HR, Einparkhilfesensor (mittig) HL/HR
SMART KEY 27.5ASmartkey-Steuermodul, Wegfahrsperrenmodul
MODULE 310A
BCM, Kombiinstrument, Reifenluftdruck-Überwachungsmodul, Einparkhilfe-
Steuermodul, elektrochromatischer Rückspiegel, Modul Spurhaltewarnsystem,
Lenkwinkelsensor, A/C-Steuermodul, Head Unit Audio-, A/V- und Navigationssystem,
4WD ECM Wählhebelanzeige Automatikgetriebe, Einparkhilfesensor HL/HR,
Sitzheizung HL/HR, Steuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul
Fahrer/Beifahrer, IMS-Modul Fahrer, Konsolenschalter links/rechts, Schalter hintere
Konsole, Einparkhilfesensor (mittig) HL/HR, Fahrer-/Beifahrertürmodul, Modul
elektrische Feststellbremse
SMART KEY 410ASchalter Start/Stop-Taste, Wegfahrsperrenmodul

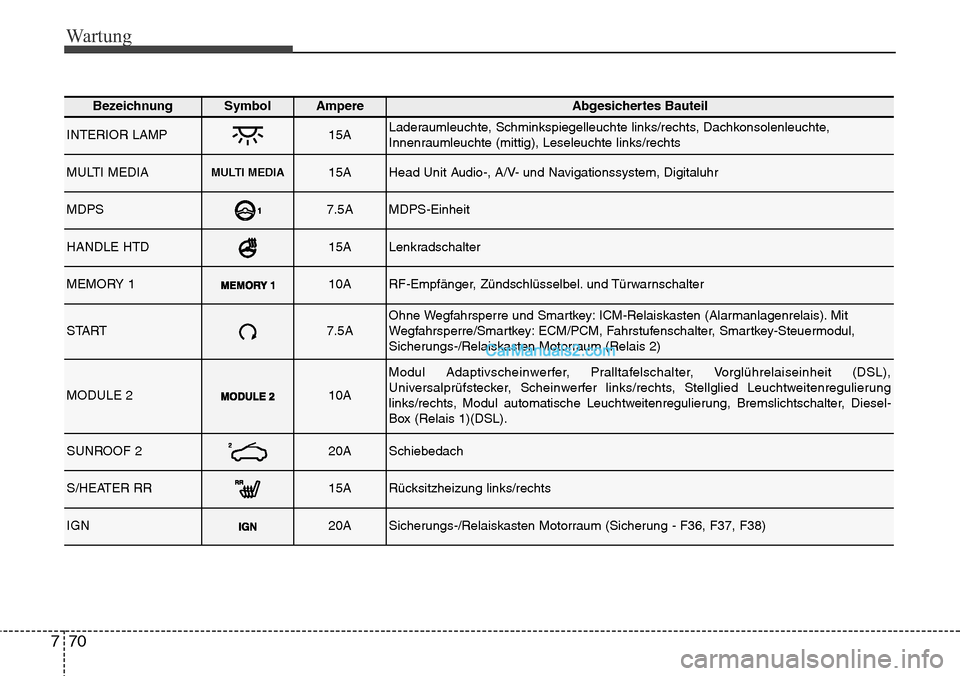

Wartung
70
7
BezeichnungSymbolAmpereAbgesichertes Bauteil
INTERIOR LAMP15ALaderaumleuchte, Schminkspiegelleuchte links/rechts, Dachkonsolenleuchte,
Innenraumleuchte (mittig), Leseleuchte links/rechts
MULTI MEDIAMULTI MEDIA15AHead Unit Audio-, A/V- und Navigationssystem, Digitaluhr
MDPS7.5AMDPS-Einheit
HANDLE HTD15ALenkradschalter
MEMORY 110ARF-Empfänger, Zündschlüsselbel. und Türwarnschalter
START7.5AOhne Wegfahrsperre und Smartkey: ICM-Relaiskasten (Alarmanlagenrelais). Mit
Wegfahrsperre/Smartkey: ECM/PCM, Fahrstufenschalter, Smartkey-Steuermodul,
Sicherungs-/Relaiskasten Motorraum (Relais 2)
MODULE 210A
Modul Adaptivscheinwerfer, Pralltafelschalter, Vorglührelaiseinheit (DSL),
Universalprüfstecker, Scheinwerfer links/rechts, Stellglied Leuchtweitenregulierung
links/rechts, Modul automatische Leuchtweitenregulierung, Bremslichtschalter, Diesel-
Box (Relais 1)(DSL).
SUNROOF 220ASchiebedach
S/HEATER RR15ARücksitzheizung links/rechts
IGN20ASicherungs-/Relaiskasten Motorraum (Sicherung - F36, F37, F38)

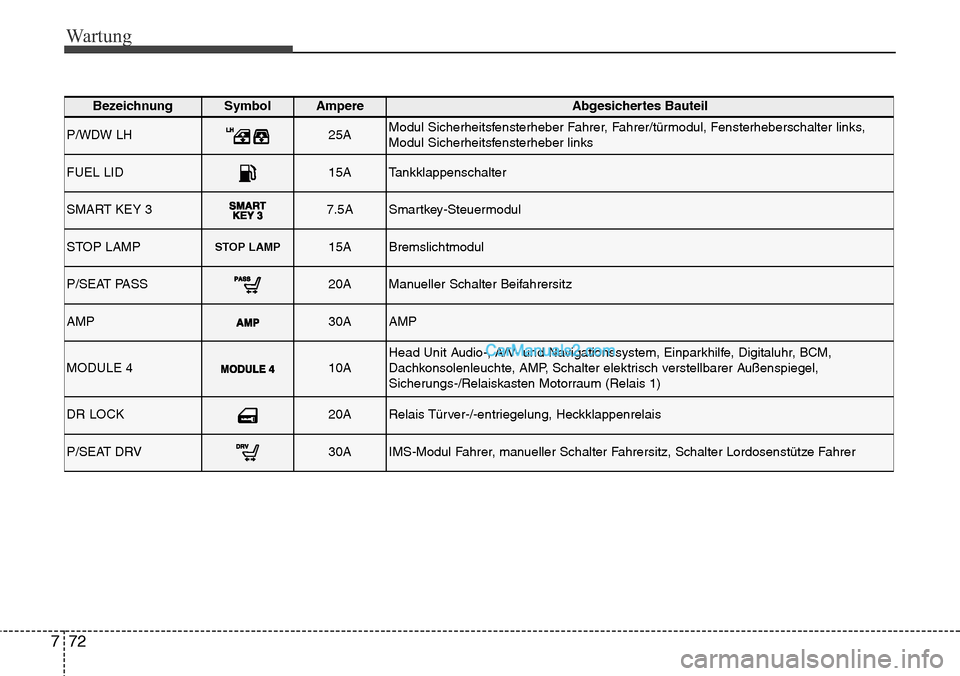

Wartung
72
7
BezeichnungSymbolAmpereAbgesichertes Bauteil
P/WDW LH25AModul Sicherheitsfensterheber Fahrer, Fahrer/türmodul, Fensterheberschalter links,
Modul Sicherheitsfensterheber links
FUEL LID15ATankklappenschalter
SMART KEY 37.5ASmartkey-Steuermodul
STOP LAMPSTOP LAMP15ABremslichtmodul
P/SEAT PASS20AManueller Schalter Beifahrersitz
AMP30AAMP
MODULE 410AHead Unit Audio-, A/V- und Navigationssystem, Einparkhilfe, Digitaluhr, BCM,
Dachkonsolenleuchte, AMP, Schalter elektrisch verstellbarer Außenspiegel,
Sicherungs-/Relaiskasten Motorraum (Relais 1)
DR LOCK20ARelais Türver-/-entriegelung, Heckklappenrelais
P/SEAT DRV30AIMS-Modul Fahrer, manueller Schalter Fahrersitz, Schalter Lordosenstütze Fahrer

777

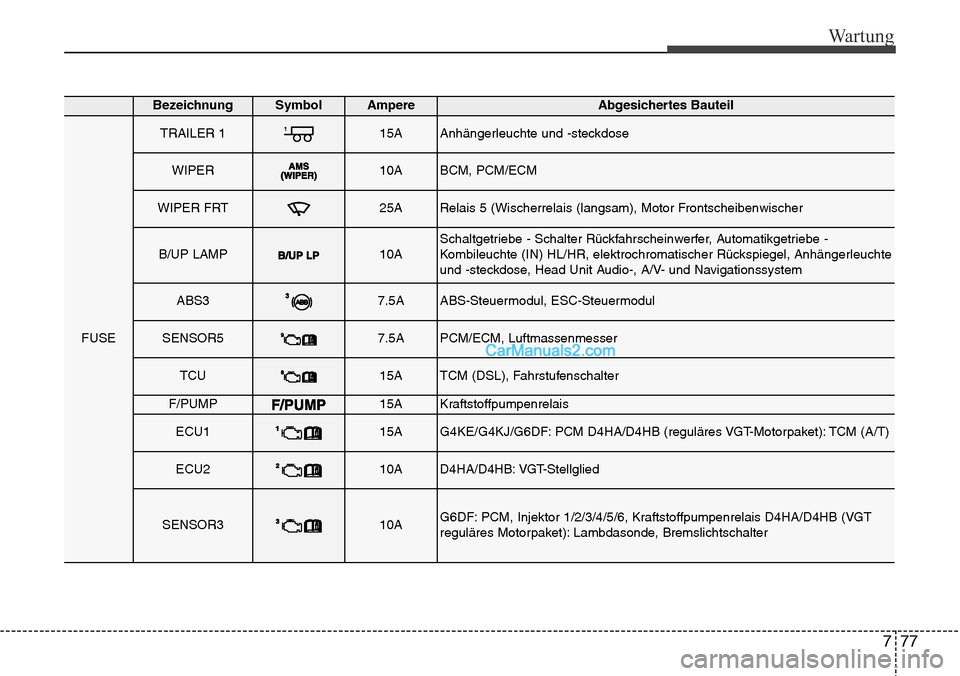

Wartung
BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
TRAILER 115AAnhängerleuchte und -steckdose
WIPER10ABCM, PCM/ECM
WIPER FRT25ARelais 5 (Wischerrelais (langsam), Motor Frontscheibenwischer
B/UP LAMP10ASchaltgetriebe - Schalter Rückfahrscheinwerfer, Automatikgetriebe -
Kombileuchte (IN) HL/HR, elektrochromatischer Rückspiegel, Anhängerleuchte
und -steckdose, Head Unit Audio-, A/V- und Navigationssystem
ABS37.5AABS-Steuermodul, ESC-Steuermodul
SENSOR57.5APCM/ECM, Luftmassenmesser
TCU15ATCM (DSL), Fahrstufenschalter
F/PUMP15AKraftstoffpumpenrelais
ECU115AG4KE/G4KJ/G6DF: PCM D4HA/D4HB (reguläres VGT-Motorpaket): TCM (A/T)
ECU210AD4HA/D4HB: VGT-Stellglied
SENSOR310AG6DF: PCM, Injektor 1/2/3/4/5/6, Kraftstoffpumpenrelais D4HA/D4HB (VGT
reguläres Motorpaket): Lambdasonde, Bremslichtschalter
