2016 Hyundai Avante 아반테AD 표준4 내비게이션 (in Korean)

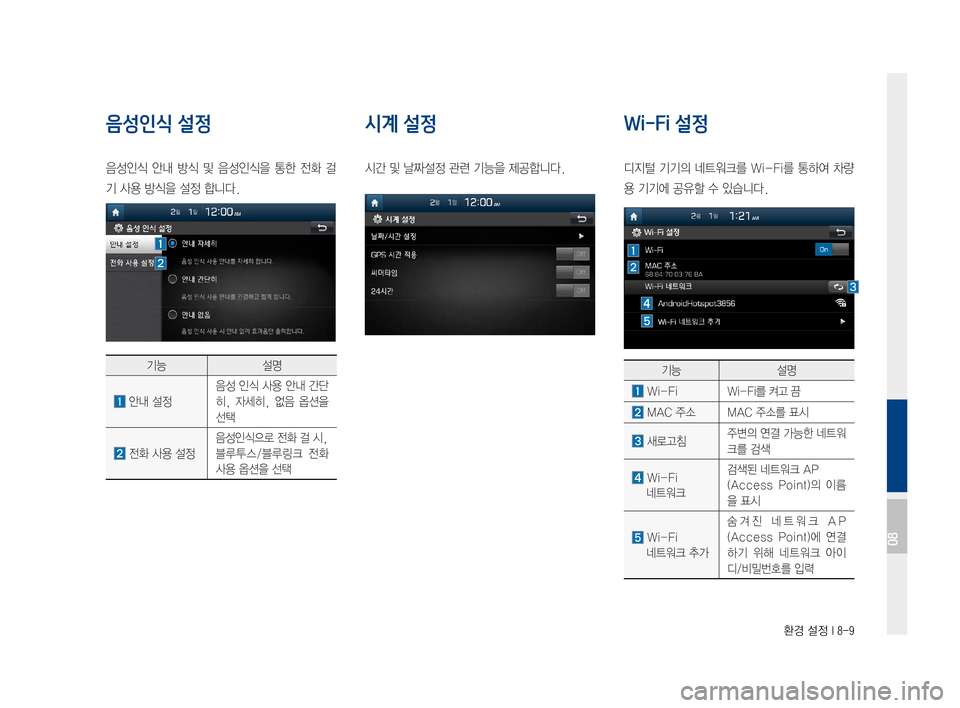

환경 설정 I 8-9
음성인식 설정
음성인식안내방식및음성인식을 통한전화걸
기사용방식을설정합니다.
기능설명
안내설정
음성인식사용안내간단
히,자세히, 없음옵션을
선택
전화사용설정
음성인식으로전화걸시,
블루투스/블루링크 전화
사용옵션을선택
시계 설정
시간및날짜설정관련기능을제공합니다.
Wi-Fi 설정
디지털 기기의네트워크를 Wi-Fi를통하여차량
용기기에공유할수있습니다.
기능설명
Wi-FiWi-Fi를켜고끔
MAC주소MAC주소를표시
새로고침주변의연결가능한네트워
크를검색
Wi-Fi
네트워크
검색된네트워크AP
(Access Point)의이름
을표시
Wi-Fi
네트워크추가
숨겨진네트워크 AP
(Access Point)에연결
하기위해네트워크 아이
디/비밀번호를입력
08

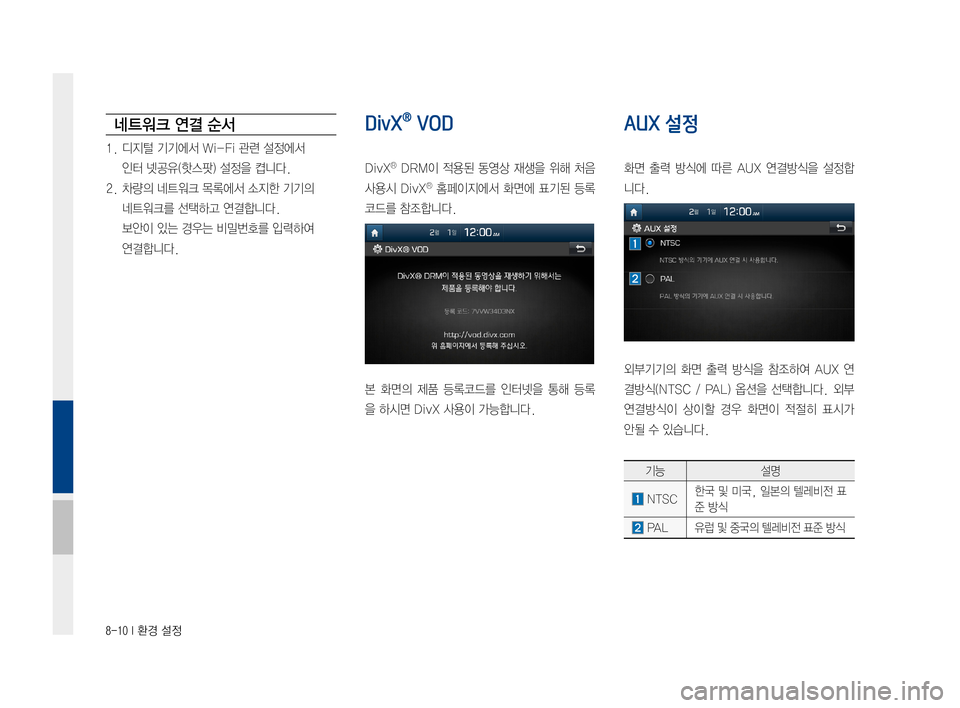

8-10 I 환경 설정
네트워크 연결 순서
1.디지털기기에서Wi-Fi관련설정에서
인터넷공유(핫스팟)설정을켭니다.
2.차량의네트워크목록에서소지한기기의
네트워크를선택하고연결합니다.
보안이있는경우는비밀번호를입력하여
연결합니다.
DivX® VOD
DivXⓇDRM이 적용된동영상재생을위해처음
사용시 DivXⓇ홈페이지에서 화면에표기된등록
코드를참조합니다.
본화면의 제품등록코드를 인터넷을통해 등록
을하시면DivX사용이가능합니다.
AUX 설정
화면출력방식에 따른AUX 연결방식을 설정합
니다.
외부기기의화면출력방식을 참조하여 AUX연
결방식(NTSC /PAL) 옵션을 선택합니다. 외부
연결방식이상이할경우화면이 적절히표시가
안될수있습니다.
기능설명
NTSC한국및미국, 일본의 텔레비전 표
준방식
PAL유럽및중국의텔레비전표준방식

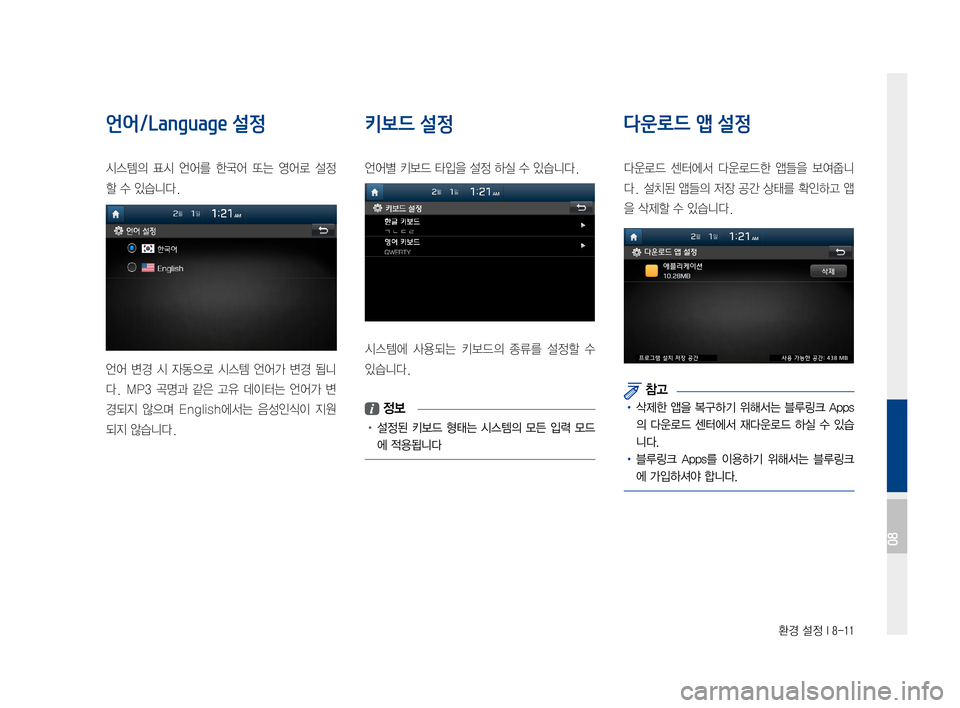

환경 설정 I 8-11
언어/Language 설정
시스템의표시 언어를 한국어또는영어로 설정
할수있습니다.
언어변경시자동으로 시스템언어가변경됩니
다.MP3 곡명과 같은고유데이터는 언어가변
경되지 않으며English에서는 음성인식이지원
되지않습니다.
키보드 설정
언어별키보드타입을설정하실수있습니다.
시스템에사용되는키보드의종류를설정할수
있습니다.
i 정보
• 설정된 키보드 형태는 시스템의 모든 입력 모드
에 적용됩니다
다운로드 앱 설정
다운로드 센터에서다운로드한 앱들을보여줍니
다.설치된 앱들의저장공간상태를 확인하고 앱
을삭제할수있습니다.
참고
• 삭제한 앱을 복구하기 위해서는 블루링크 Apps
의 다운로드 센터에서 재다운로드 하실 수 있습
니다.
• 블루링크 Apps를 이용하기 위해서는 블루링크
에 가입하셔야 합니다.
08

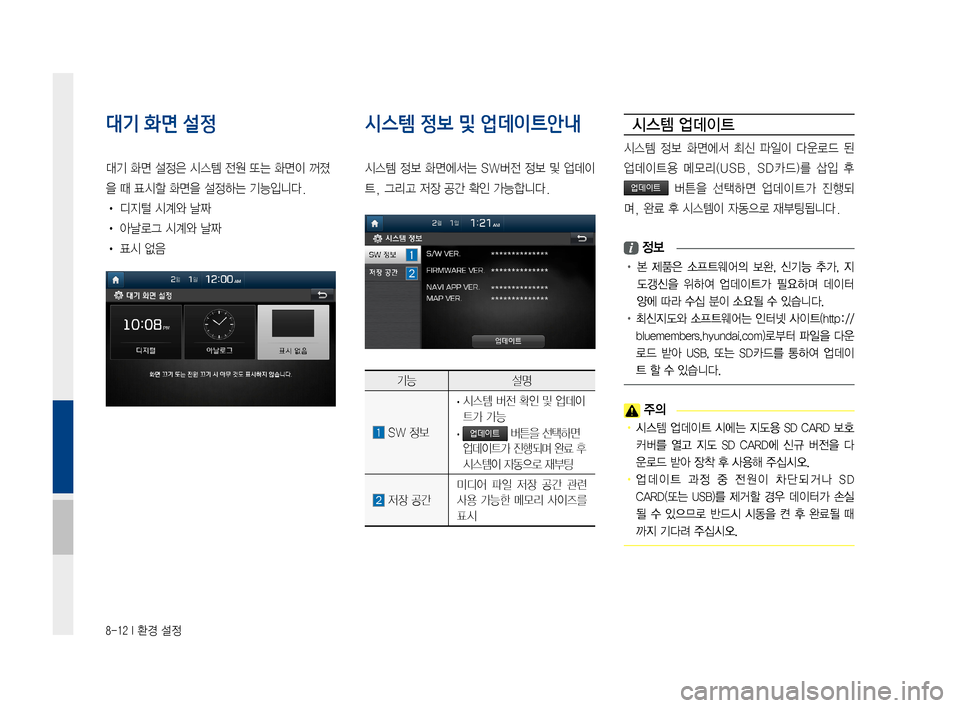

8-12 I 환경 설정
대기 화면 설정
대기화면설정은시스템전원또는화면이꺼졌
을때표시할화면을설정하는기능입니다.
•디지털시계와날짜
•아날로그시계와날짜
•표시없음
시스템 정보 및 업데이트안내
시스템정보화면에서는 SW버전정보및업데이
트,그리고저장공간확인가능합니다.
기능설명
SW정보
·시스템버전확인및업데이
트가가능
·버튼을선택하면
업데이트가진행되며완료후
시스템이자동으로재부팅
저장공간
미디어 파일저장공간관련
사용 가능한 메모리사이즈를
표시
시스템 업데이트
시스템 정보화면에서 최신 파일이 다운로드 된
업데이트용 메모리(USB, SD카드)를삽입후
버튼을 선택하면 업데이트가 진행되
며,완료후시스템이자동으로재부팅됩니다.
i 정보
• 본 제품은 소프트웨어의 보완, 신기능 추가, 지
도갱신을 위하여 업데이트가 필요하며 데이터
양에 따라 수십 분이 소요될 수 있습니다.
• 최신지도와 소프트웨어는 인터넷 사이트(http://
bluemembers.hyundai.com)로부터 파일을 다운
로드 받아 USB, 또는 SD카드를 통하여 업데이
트 할 수 있습니다.
주의
• 시스템 업데이트 시에는 지도용 SD CARD 보호
커버를 열고 지도 SD CARD에 신규 버전을 다
운로드 받아 장착 후 사용해 주십시오.
• 업데이트 과정 중 전원이 차단되거나 SD
CARD(또는 USB)를 제거할 경우 데이터가 손실
될 수 있으므로 반드시 시동을 켠 후 완료될 때
까지 기다려 주십시오.
!

제품사양
제품이불량이라고생각하기전에
고장증상일때의조치방법
FA Q

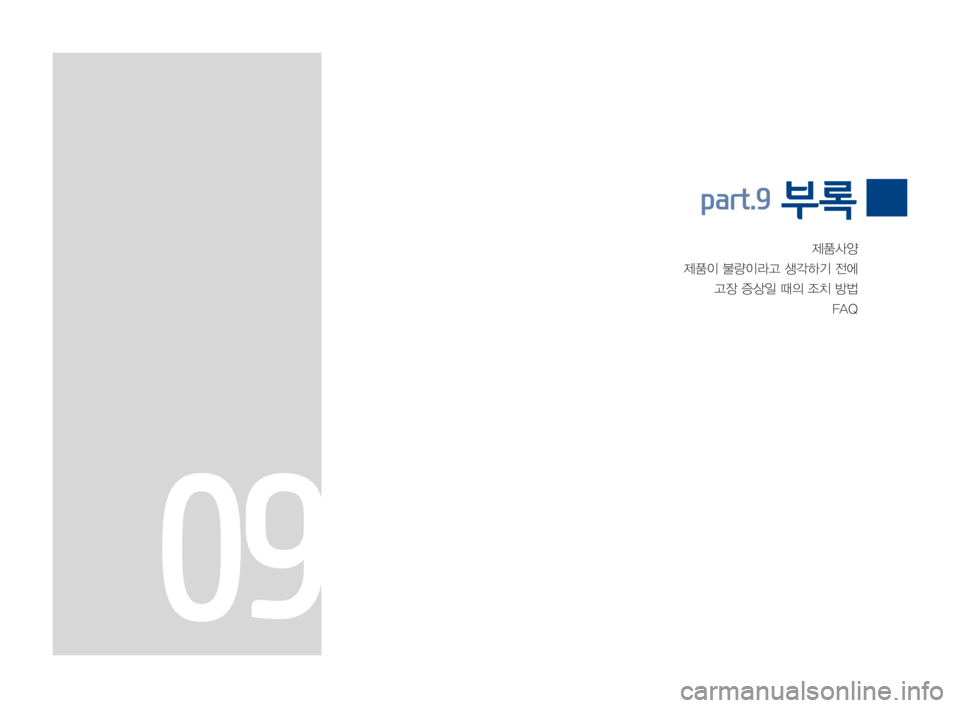

part.9 부록
09

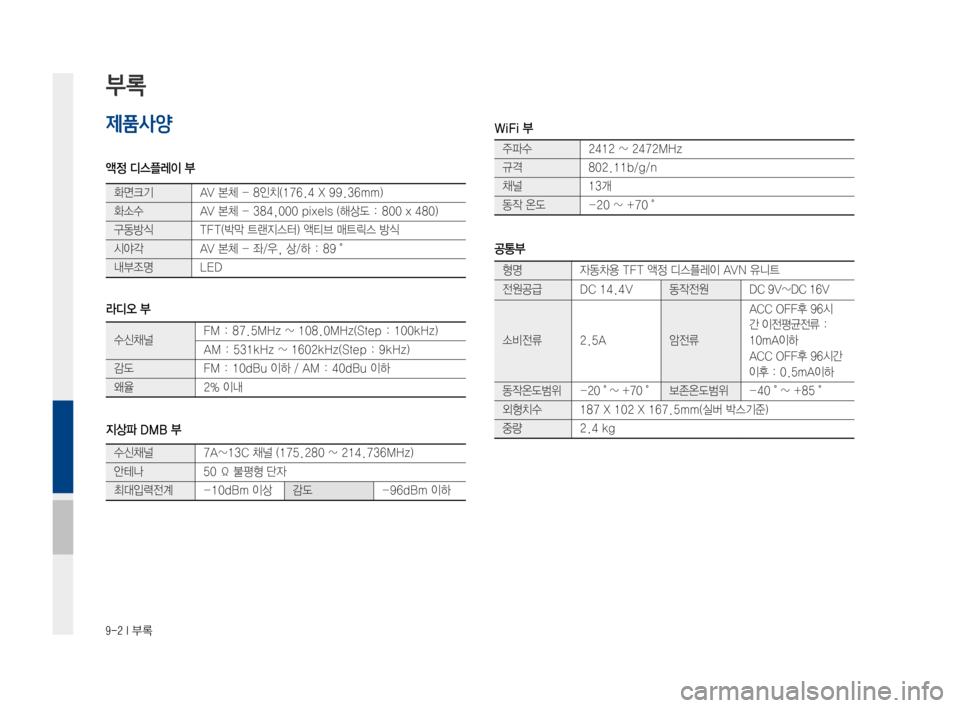

9-2 I 부록
제품사양
액정 디스플레이 부
라디오 부
지상파 DMB 부
WiFi 부
공통부
부록
화면크기AV본체-8인치(176.4X99.36mm)
화소수AV본체-384,000pixels(해상도:800x480)
구동방식TFT(박막트랜지스터)액티브매트릭스방식
시야각AV본체-좌/우,상/하:89˚
내부조명LED형명자동차용TFT액정디스플레이AVN유니트
전원공급DC14.4V동작전원DC9V~DC16V
소비전류2.5A암전류
ACCOFF후96시
간이전평균전류:
10mA이하
ACCOFF후96시간
이후:0.5mA이하
동작온도범위-20˚~+70˚보존온도범위-40˚~+85˚
외형치수187X102X167.5mm(실버박스기준)
중량2.4kg
수신채널FM:87.5MHz~108.0MHz(Step:100kHz)
AM:531kHz~1602kHz(Step:9kHz)
감도FM:10dBu이하/AM:40dBu이하
왜율2%이내
수신채널7A~13C채널(175.280~214.736MHz)
안테나50Ω불평형단자
최대입력전계-10dBm이상감도-96dBm이하
주파수2412~2472MHz
규격802.11b/g/n
채널13개
동작온도-20~+70˚

제품사양 I 9-3
LTE RF Spec
블루투스 부
KC 인증 부
주의
• 제작자 및 설치자는 당해 무선설비가 전파혼신 가능성이 있으므로 인명
안전과 관련된 서비스는 할 수 없습니다.
• 이 기자재는 가정용 (B급) 전자파 적합 기기로서 주로 가정에서 사용하는 것
을 목적으로 하며, 모든 지역에서 사용 할 수 있습니다.
주파수범위2402~2480MHz지원블루투스
규격3.0
지원프로파일핸즈프리(1.6),A2DP(1.2),AVRCP(1.4),PBAP(1.0)
송신출력0.125mW
채널수79개
기자재명칭LTE이동통신용무선설비의기기(기타)
기본모델명ATC10F2DX
인증번호MSIP-CMM-HMO-ATC10F2DX
상호또는성명현대모비스㈜
제조자/제조국가현대모비스㈜/한국
LT E
RX
Frequency1805~1880MHz(B3)
Sensitivity-93.3dBmunder@10M(B3)
(Throughout≥95%)
TX
Frequency1710~1785MHz(B3)
MaxRF
OutputPower
PowerClass3(B3),20.3dBm
~25.7dBm(conducted)
WCDMA
(HSPA+)
RX
Frequency2110~2170MHz(B3)
Sensitivity-106.0dBmunder(BER=0.1%
under)
TX
Frequency1920~1980MHz(B3)
MaxRF
OutputPower
20.3dBm~25.7dBm(Power
Class3,conducted)
09

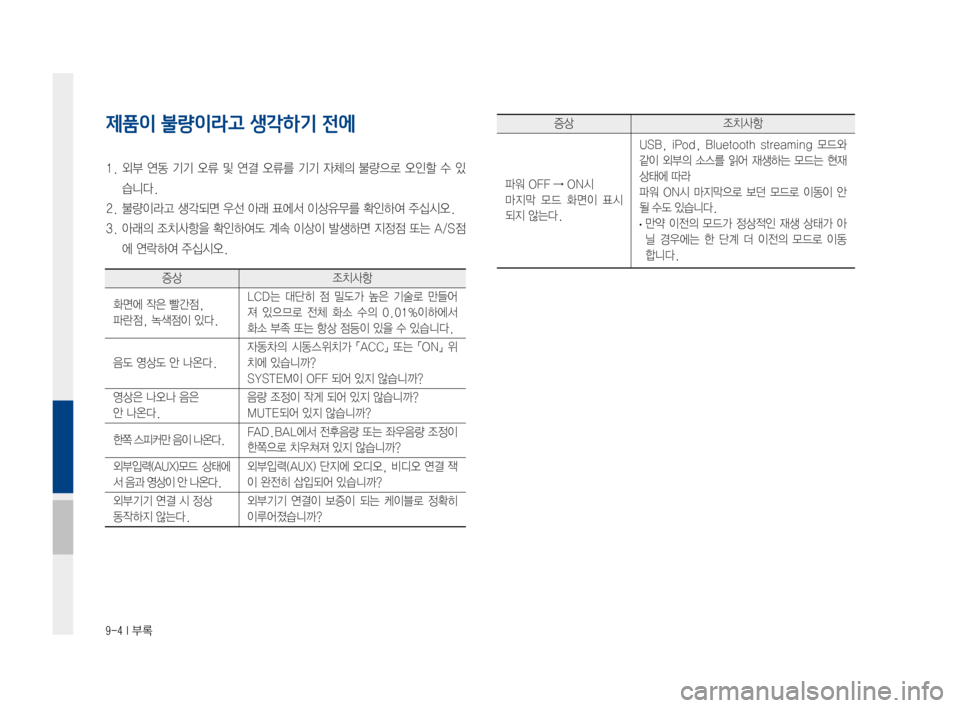

9-4 I 부록
제품이 불량이라고 생각하기 전에
1.외부 연동기기오류및연결 오류를 기기자체의 불량으로 오인할수있
습니다.
2. 불량이라고생각되면우선아래표에서이상유무를확인하여주십시오.
3.아래의 조치사항을 확인하여도계속이상이 발생하면 지정점또는A/S점
에연락하여주십시오.
증상조치사항
화면에작은빨간점,
파란점,녹색점이있다.
LCD는 대단히점밀도가 높은기술로 만들어
져있으므로 전체화소수의0.01%이하에서
화소부족또는항상점등이있을수있습니다.
음도영상도안나온다.
자동차의시동스위치가 「ACC」또는「ON」 위
치에있습니까?
SYSTEM이OFF 되어있지않습니까?
영상은나오나음은
안나온다.
음량조정이작게되어있지않습니까?
MUTE되어있지않습니까?
한쪽스피커만음이나온다.FAD.BAL에서 전후음량또는좌우음량 조정이
한쪽으로치우쳐져있지않습니까?
외부입력(AUX)모드 상태에
서음과영상이안나온다.
외부입력(AUX) 단지에오디오, 비디오연결잭
이완전히삽입되어있습니까?
외부기기연결시정상
동작하지않는다.
외부기기 연결이보증이되는케이블로 정확히
이루어졌습니까?
증상조치사항
파워OFF→ON시
마지막 모드화면이 표시
되지않는다.
USB,iPod, Bluetooth streaming 모드와
같이외부의 소스를읽어재생하는 모드는현재
상태에따라
파워ON시 마지막으로 보던 모드로 이동이 안
될수도있습니다.
·만약 이전의 모드가정상적인 재생상태가 아
닐경우에는 한 단계 더 이전의 모드로 이동
합니다.
