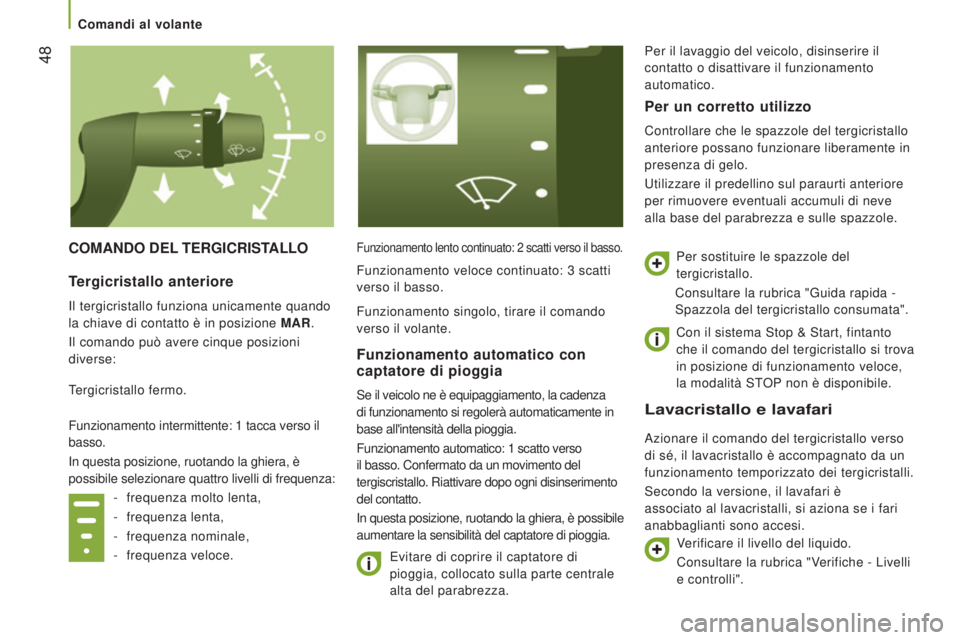

COMANDO DEL TERGICRISTALLOFunzionamento lento continuato: 2 scatti verso il basso.
Evitare di coprire il captatore di
pioggia, collocato sulla parte centrale
alta del parabrezza.
Lavacristallo e lavafari
Azionare il comando del tergicristallo verso
di sé, il lavacristallo è accompagnato da un
funzionamento temporizzato dei tergicristalli.
Secondo la versione, il lavafari è
associato al lavacristalli, si aziona se i fari
anabbaglianti sono accesi.
Tergicristallo anteriore
Il tergicristallo funziona unicamente quando
la chiave di contatto è in posizione MAR.
Il comando può avere cinque posizioni
diverse:
Tergicristallo fermo.
Funzionamento intermittente: 1 tacca verso il
basso.
In questa posizione, ruotando la ghiera, è
possibile selezionare quattro livelli di frequenza:
-

frequenza molto lenta,
-


frequenza lenta,
-


frequenza nominale,
-


frequenza veloce.
Funzionamento automatico con
captatore di pioggia
Se il veicolo ne è equipaggiamento, la cadenza
di funzionamento si regolerà automaticamente in
base all'intensità della pioggia.
Funzionamento automatico: 1 scatto verso
il basso. Confermato da un movimento del
tergiscristallo. Riattivare dopo ogni disinserimento
del contatto.
In questa posizione, ruotando la ghiera, è possibile
aumentare la sensibilità del captatore di pioggia.
Per un corretto utilizzo
Controllare che le spazzole del tergicristallo
anteriore possano funzionare liberamente in
presenza di gelo.
Utilizzare il predellino sul paraurti anteriore
per rimuovere eventuali accumuli di neve
alla base del parabrezza e sulle spazzole.Per sostituire le spazzole del
tergicristallo.
Consultare la rubrica "Guida rapida -
Spazzola del tergicristallo consumata".
Verificare il livello del liquido.
Consultare la rubrica "Verifiche - Livelli
e controlli".
Funzionamento veloce continuato: 3 scatti
verso il basso.
Funzionamento singolo, tirare il comando
verso il volante.
Con il sistema Stop & Start, fintanto


che il comando del tergicristallo si trova
in posizione di funzionamento veloce,
la modalità STOP non è disponibile.
Per il lavaggio del veicolo, disinserire il
contatto o disattivare il funzionamento
automatico.
Comandi al volante

59
jumper_it_Chap03_Ergo-et-confort_ed01-2015

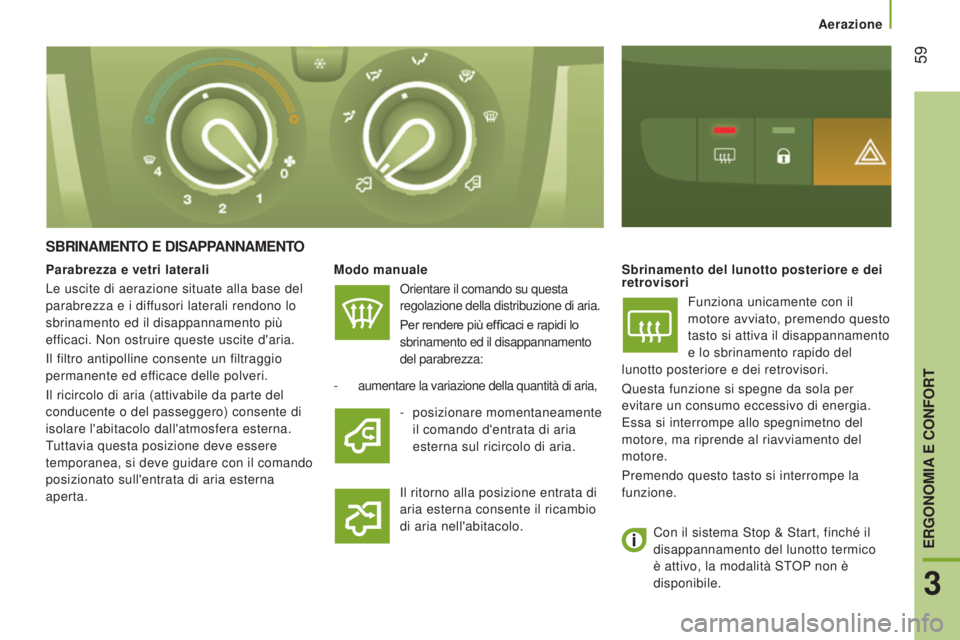

SBRINAMENTO E DISAPPANNAMENTO
Modo manualeOrientare il comando su questa
regolazione della distribuzione di aria.
Per rendere più efficaci e rapidi lo
sbrinamento ed il disappannamento
del parabrezza: Sbrinamento del lunotto posteriore e dei
retrovisori
Funziona unicamente con il
motore avviato, premendo questo
tasto si attiva il disappannamento
e lo sbrinamento rapido del
lunotto posteriore e dei retrovisori.
Questa funzione si spegne da sola per
evitare un consumo eccessivo di energia.
Essa si interrompe allo spegnimetno del
motore, ma riprende al riavviamento del
motore.
Premendo questo tasto si interrompe la
funzione.
-
aumentare la variazione della quantità di aria,
Il ritorno alla posizione entrata di


aria esterna consente il ricambio
di aria nell'abitacolo.
Parabrezza e vetri laterali
Le uscite di aerazione situate alla base del
parabrezza e i diffusori laterali rendono lo
sbrinamento ed il disappannamento più
efficaci. Non ostruire queste uscite d'aria.
Il filtro antipolline consente un filtraggio
permanente ed efficace delle polveri.
Il ricircolo di aria (attivabile da parte del
conducente o del passeggero) consente di
isolare l'abitacolo dall'atmosfera esterna.
Tuttavia questa posizione deve essere
temporanea, si deve guidare con il comando
posizionato sull'entrata di aria esterna
aperta.
-


posizionare momentaneamente
il comando d'entrata di aria
esterna sul ricircolo di aria. Con il sistema Stop & Start, finché il
disappannamento del lunotto termico
è attivo, la modalità STOP non è
disponibile.
Aerazione
3
ERGONOMIA E CONFORT

106
jumper_it_Chap05_Securite_ed01-2015

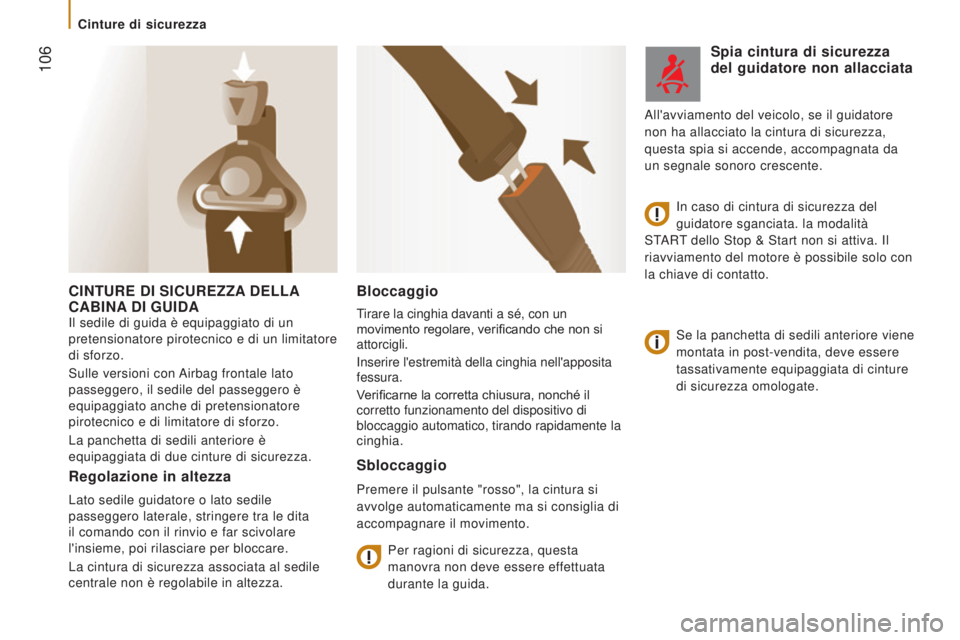

CINTURE DI SICUREZZA DELLA CABINA
DI GUIDA
Se la panchetta di sedili anteriore viene
montata in post-vendita, deve essere
tassativamente equipaggiata di cinture
di sicurezza omologate.
Bloccaggio
Tirare la cinghia davanti a sé, con un
movimento regolare, verificando che non si
attorcigli.
Inserire l'estremità della cinghia nell'apposita
fessura.
Verificarne la corretta chiusura, nonché il
corretto funzionamento del dispositivo di
bloccaggio automatico, tirando rapidamente la
cinghia.
Sbloccaggio
Premere il pulsante "rosso", la cintura si
avvolge automaticamente ma si consiglia di
accompagnare il movimento.
Per ragioni di sicurezza, questa
manovra non deve essere effettuata
durante la guida.
Spia cintura di sicurezza
del guidatore non allacciata
In caso di cintura di sicurezza del
guidatore sganciata. la modalità
START dello Stop & Start non si attiva. Il
riavviamento del motore è possibile solo con
la chiave di contatto. All'avviamento del veicolo, se il guidatore
non ha allacciato la cintura di sicurezza,
questa spia si accende, accompagnata da
un segnale sonoro crescente.
Il sedile di guida è equipaggiato di un
pretensionatore pirotecnico e di un limitatore
di sforzo.
Sulle versioni con Airbag frontale lato
passeggero, il sedile del passeggero è
equipaggiato anche di pretensionatore
pirotecnico e di limitatore di sforzo.
La panchetta di sedili anteriore è
equipaggiata di due cinture di sicurezza.
Regolazione in altezza
Lato sedile guidatore o lato sedile
passeggero laterale, stringere tra le dita
il comando con il rinvio e far scivolare
l'insieme, poi rilasciare per bloccare.
La cintura di sicurezza associata al sedile
centrale non è regolabile in altezza.
Cinture di sicurezza

127
jumper_it_Chap07_Verifications_ed01-2015
All'interno
Questa operazione deve essere effettuata
solo quando il veicolo è fermo e la porta del
conducente aperta.
Tirare verso di sé il comando posizionato sul
lato della plancia.
All'esterno
Spingere verso l'alto la levetta collocata
sopra alla calandra e sollevare il cofano.Prima di chiudere il cofano, riposizionare
l'asta nel suo alloggiamento.
Abbassare il cofano e rilasciarlo a fine
corsa. Controllare il bloccaggio del cofano.

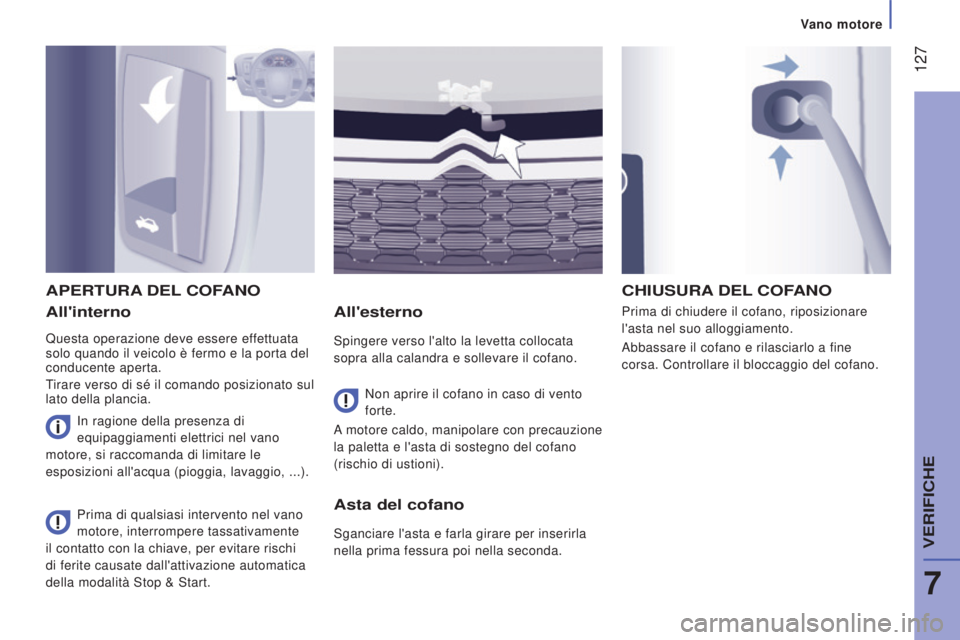

APERTURA
DEL COFANO
Non aprire il cofano in caso di vento
forte.
A motore caldo, manipolare con precauzione
la paletta e l'asta di sostegno del cofano
(rischio di ustioni).
Prima di qualsiasi intervento nel vano
motore, interrompere tassativamente
il contatto con la chiave, per evitare rischi
di ferite causate dall'attivazione automatica
della modalità Stop & Start.
CHIUSURA DEL COFANO
Asta del cofano
Sganciare l'asta e farla girare per inserirla
nella prima fessura poi nella seconda.
In ragione della presenza di
equipaggiamenti elettrici nel vano
motore, si raccomanda di limitare le
esposizioni all'acqua (pioggia, lavaggio, ...).
7
Vano motore
VERIFICHE

131
jumper_it_Chap07_Verifications_ed01-2015
La presenza di questa etichetta, in particolare
con il sistema Stop & Start, indica l'utilizzo
di una batteria al piombo 12 V di tecnologia
e di caratteristiche specifiche, che necessita
esclusivamente, in caso di sostituzione o
di scollegamento, l'intervento della rete
CITROËN o di un riparatore qualificato. Queste operazioni permettono di
mantenere il veicolo in perfetto stato di
marcia. Cosultare le prescrizioni della rete
CITROËN o del libretto di manutenzione e
di garanzia presente nella documentazione
di bordo.

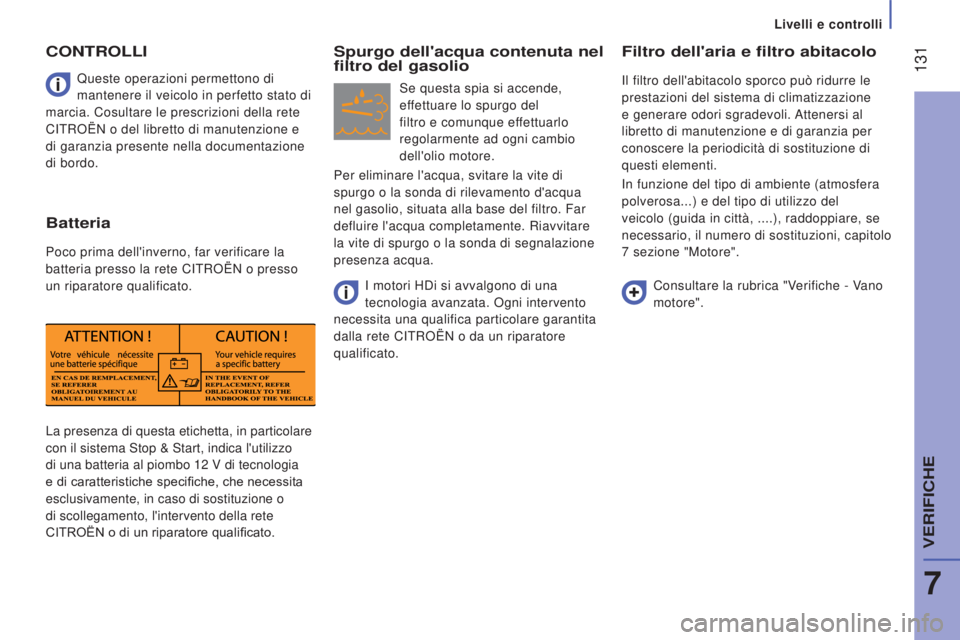

CONTROLLI
Batteria
Poco prima dell'inverno, far verificare la
batteria presso la rete CITROËN o presso
un riparatore qualificato.
Spurgo dell'acqua contenuta nel
filtro del gasolio
Se questa spia si accende,
effettuare lo spurgo del
filtro e comunque effettuarlo
regolarmente ad ogni cambio
dell'olio motore.
Per eliminare l'acqua, svitare la vite di
spurgo o la sonda di rilevamento d'acqua
nel gasolio, situata alla base del filtro. Far
defluire l'acqua completamente. Riavvitare
la vite di spurgo o la sonda di segnalazione
presenza acqua.
Filtro dell'aria e filtro abitacolo
Il filtro dell'abitacolo sporco può ridurre le
prestazioni del sistema di climatizzazione
e generare odori sgradevoli. Attenersi al
libretto di manutenzione e di garanzia per
conoscere la periodicità di sostituzione di
questi elementi.
In funzione del tipo di ambiente (atmosfera
polverosa...) e del tipo di utilizzo del
veicolo (guida in città, ....), raddoppiare, se
necessario, il numero di sostituzioni, capitolo
7
sezione "Motore". Consultare la rubrica "Verifiche - Vano
motore".
I motori HDi si avvalgono di una
tecnologia avanzata. Ogni intervento
necessita una qualifica particolare garantita
dalla rete CITROËN o da un riparatore
qualificato.
Livelli e controlli
7
VERIFICHE

134
jumper_it_Chap07_Verifications_ed01-2015

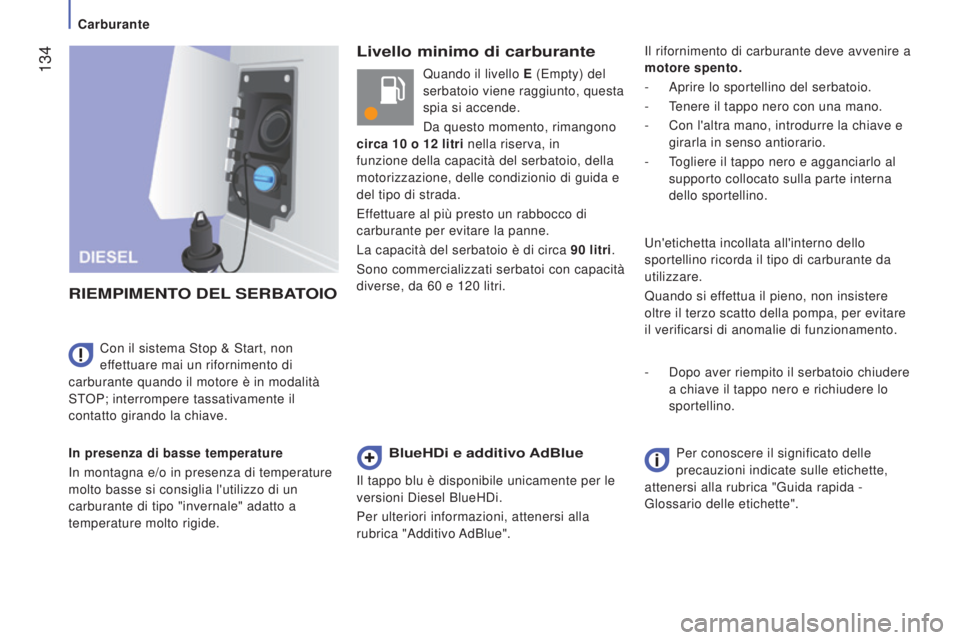

Livello minimo di carburante
R
IEMPIMENTO

DEL


SERBATOIO
In presenza di basse temperature
In montagna e/o in presenza di temperature
molto basse si consiglia l'utilizzo di un
carburante di tipo "invernale" adatto a
temperature molto rigide. Con il sistema Stop & Start, non
effettuare mai un rifornimento di
carburante quando il motore è in modalità
STOP; interrompere tassativamente il
contatto girando la chiave. Quando il livello E
(Empty) del
serbatoio viene raggiunto, questa
spia si accende.
Da questo momento, rimangono
circa 10 o 12 litri nella riserva, in
funzione della capacità del serbatoio, della
motorizzazione, delle condizionio di guida e
del tipo di strada.
Effettuare al più presto un rabbocco di
carburante per evitare la panne.
La capacità del serbatoio è di circa 90
litri
.
Sono commercializzati serbatoi con capacità
diverse, da 60 e 120 litri.Il rifornimento di carburante deve avvenire a
motore spento.
-
Aprire lo sportellino del serbatoio.
-

T
enere il tappo nero con una mano.
-
Con l'altra mano, introdurre la chiave e

girarla in senso antiorario.
-
T
ogliere il tappo nero e agganciarlo al
supporto collocato sulla parte interna
dello sportellino.
Un'etichetta incollata all'interno dello
sportellino ricorda il tipo di carburante da
utilizzare.
Quando si effettua il pieno, non insistere
oltre il terzo scatto della pompa, per evitare
il verificarsi di anomalie di funzionamento.
-
Dopo aver riempito il serbatoio chiudere

a chiave il tappo nero e richiudere lo
sportellino.BlueHDi e additivo AdBlue
Il tappo blu è disponibile unicamente per le
versioni Diesel BlueHDi.
Per ulteriori informazioni, attenersi alla
rubrica "Additivo AdBlue". Per conoscere il significato delle
precauzioni indicate sulle etichette,
attenersi alla rubrica "Guida rapida -
Glossario delle etichette".
Carburante

144
jumper_it_Chap08_Aide-Rapide_ed01-2015

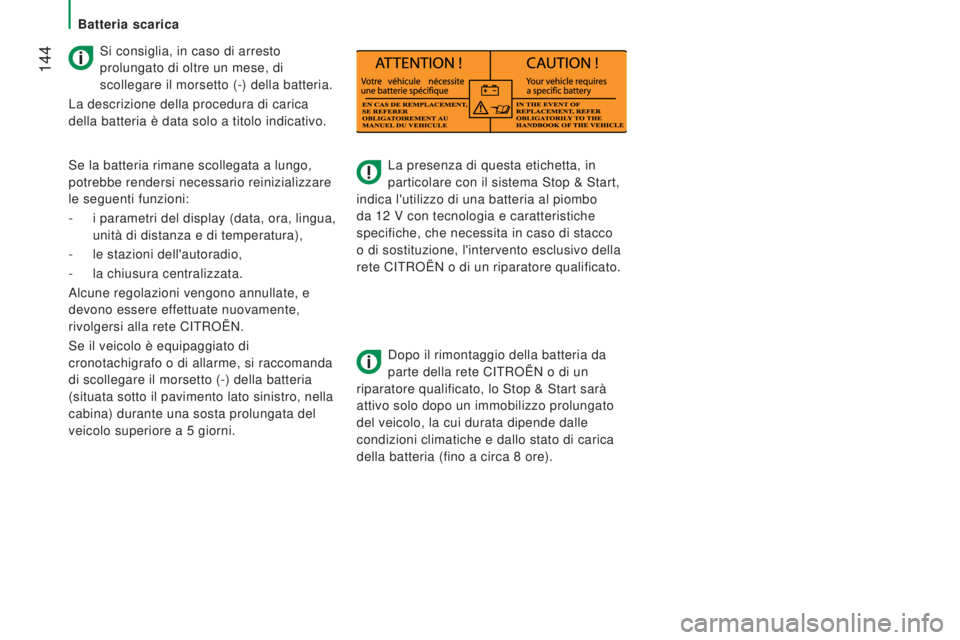

La presenza di questa etichetta, in
particolare con il sistema Stop & Start,
indica l'utilizzo di una batteria al piombo
da 12
V con tecnologia e caratteristiche
specifiche, che necessita in caso di stacco
o di sostituzione, l'intervento esclusivo della
rete CITROËN o di un riparatore qualificato.
Dopo il rimontaggio della batteria da
parte della rete CITROËN o di un
riparatore qualificato, lo Stop & Start sarà
attivo solo dopo un immobilizzo prolungato
del veicolo, la cui durata dipende dalle
condizioni climatiche e dallo stato di carica
della batteria (fino a circa 8
ore).
Si consiglia, in caso di arresto
prolungato di oltre un mese, di
scollegare il morsetto (-) della batteria.
La descrizione della procedura di carica
della batteria è data solo a titolo indicativo.
Se la batteria rimane scollegata a lungo,
potrebbe rendersi necessario reinizializzare
le seguenti funzioni:
-

i parametri del display (data, ora, lingua,


unità di distanza e di temperatura),
-

le stazioni dell'autoradio,
-


la chiusura centralizzata.
Alcune regolazioni vengono annullate, e


devono essere effettuate nuovamente,
rivolgersi alla rete CITROËN.
Se il veicolo è equipaggiato di
cronotachigrafo o di allarme, si raccomanda
di scollegare il morsetto (-) della batteria
(situata sotto il pavimento lato sinistro, nella
cabina) durante una sosta prolungata del
veicolo superiore a 5

giorni.
Batteria scarica

146
jumper_it_Chap08_Aide-Rapide_ed01-2015

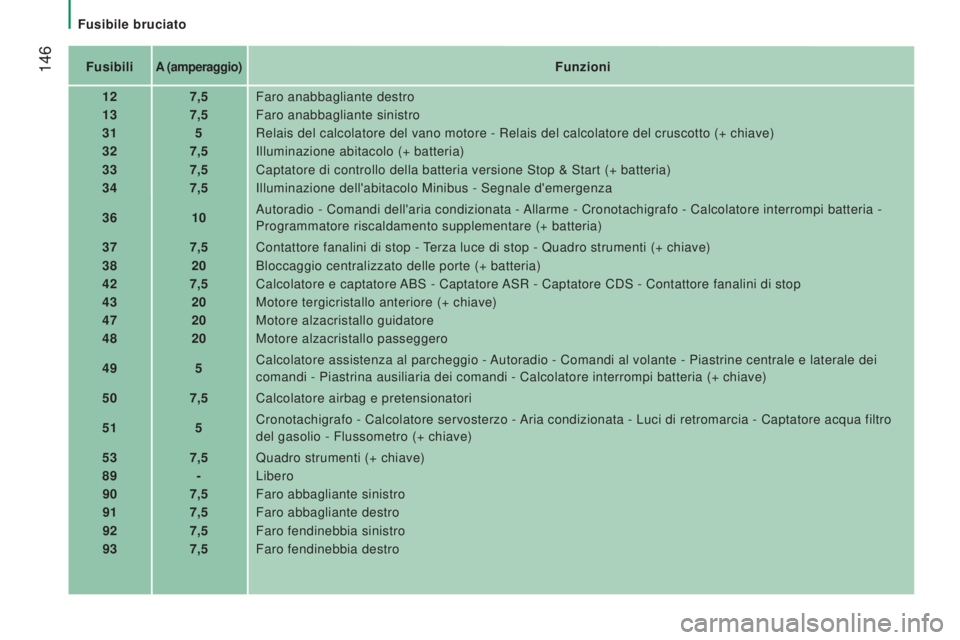

FusibiliA (amperaggio)Funzioni
12 7,5Faro anabbagliante destro
13 7,5Faro anabbagliante sinistro
31 5Relais del calcolatore del vano motore - Relais del calcolatore del crus\
cotto (+ chiave)
32 7,5Illuminazione abitacolo (+ batteria)
33 7,5Captatore di controllo della batteria versione Stop & Start (+ batteria\
)
34 7,5Illuminazione dell'abitacolo Minibus - Segnale d'emergenza
36 10Autoradio - Comandi dell'aria condizionata - Allarme - Cronotachigrafo - Calcolatore interrompi batteria -
Programmatore riscaldamento supplementare (+ batteria)
37 7,5Contattore fanalini di stop - Terza luce di stop - Quadro strumenti (+ chiave)
38 20Bloccaggio centralizzato delle porte (+ batteria)
42 7,5Calcolatore e captatore ABS - Captatore ASR - Captatore CDS - Contattore fanalini di stop
43 20Motore tergicristallo anteriore (+ chiave)
47 20Motore alzacristallo guidatore
48 20Motore alzacristallo passeggero
49 5Calcolatore assistenza al parcheggio - Autoradio - Comandi al volante - Piastrine centrale e laterale dei
comandi - Piastrina ausiliaria dei comandi - Calcolatore interrompi batt\
eria (+ chiave)
50 7,5Calcolatore airbag e pretensionatori
51 5Cronotachigrafo - Calcolatore servosterzo - Aria condizionata - Luci di retromarcia - Captatore acqua filtro
del gasolio - Flussometro (+ chiave)
53 7,5Quadro strumenti (+ chiave)
89 -Libero
90 7,5Faro abbagliante sinistro
91 7,5Faro abbagliante destro
92 7,5Faro fendinebbia sinistro
93 7,5Faro fendinebbia destro
Fusibile bruciato
