DS4_cs_Chap04_amenagement_ed03-2015

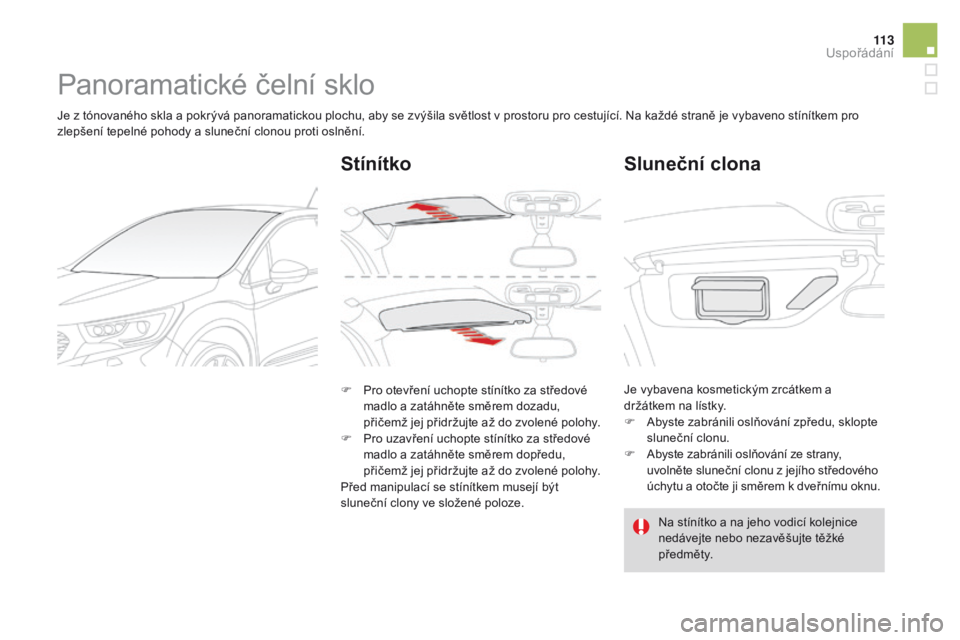

Panoramatické čelní sklo
Je z tónovaného skla a pokrývá panoramatickou plochu, aby se zvýšila světlost v prostoru pro cestující. Na každé straně je vybaveno stínítkem pro
zlepšení tepelné pohody a sluneční clonou proti oslnění.F

P
ro otevření uchopte stínítko za středové
madlo a zatáhněte směrem dozadu,
přičemž jej přidržujte až do zvolené polohy.
F

P
ro uzavření uchopte stínítko za středové
madlo a zatáhněte směrem dopředu,
přičemž jej přidržujte až do zvolené polohy.
Před manipulací se stínítkem musejí být
sluneční clony ve složené poloze.
stínítko
Je vybavena kosmetickým zrcátkem a
držátkem na lístky.
F

A
byste zabránili oslňování zpředu, sklopte
sluneční clonu.
F

A
byste zabránili oslňování ze strany,
uvolněte sluneční clonu z jejího středového
úchytu a otočte ji směrem k dveřnímu oknu.
sluneční clona
Na stínítko a na jeho vodicí kolejnice
nedávejte nebo nezavěšujte těžké
předměty.
Uspořádání

dyNAMICKÉ pARTNERsT Ví,
zA

MĚŘENÉ NA
bU
do
U
CN os
T
.
Již více než 45 let vyznávají TOTAL a DS společné
h odnoty: dokonalost, kreativitu a technologické
inovace.
Ve stejném duchu vyvíjí společnost TOTAL řadu olejů
TOTAL QUARTZ, přizpůsobenou motorům DS,
aby mohly být ještě úspornější z hlediska spotřeby
paliva a ohleduplnější k životnímu prostředí.
Rozhodnout se pro oleje T
oT

AL
QUART
z

při údržbě Vašeho vozidla
znamená mít jistotu optimální
životnosti Vašeho motoru a jeho
výkonových parametrů.

281
DS4_cs_Chap10_verifications_ed03-2015
palivo používané pro
benzínové motory
Benzínové motory jsou kompatibilní
s biopalivy – benzínem typu E10 (obsahuje
10
% ethanolu) – splňujícími evropské normy
EN 228
a EN 15376.
Paliva typu E85
(obsahující až 85 % ethanolu)
jsou vyhrazena pouze pro vozidla určená k
pohonu tímto typem paliva (vozidla BioFlex).
Kvalita ethanolu musí splňovat
normu EN 15293.
palivo používané pro
naftové motory
Naftové motory jsou kompatibilní s biopalivy
splňujícími současné a připravované evropské
standardy (motorová nafta vyhovující normě
EN 590
ve směsi s biopalivem splňujícím
normu EN 14214), které je možno načerpat u
čerpacích stanic (s přidaným obsahem 0
až
7
% methylesteru mastných kyselin).
V některých naftových motorech je možno
používat biopalivo B30. Nicméně používání,
byť jen dočasné, tohoto paliva vyžaduje přísné
dodržování specifických podmínek údržby.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis.
Použití jakéhokoli jiného (bio)paliva (čisté
nebo ředěné rostlinné nebo živočišné oleje,
topný olej, ...) je přísně zakázáno (nebezpečí
poškození motoru a palivového okruhu).
Kontroly

285
DS4_cs_Chap10_verifications_ed03-2015
Benzinové motory
Umístění komponentů pro možnost
kontroly hladiny náplní a výměnu některých
komponentů.
1.
N
ádržka kapaliny posilovače řízení.
2.
N

ádržka kapaliny ostřikovače skel
a světlometů.
3.
N

ádržka chladicí kapaliny.
4.
N

ádržka brzdové kapaliny.
5.
B

aterie/Pojistky.
6.
P

ojistková skříňka.
7.
Vz

duchový filtr.
8.
M

ěrka motorového oleje.
9.
O

tvor pro dolévání motorového oleje.
Kontroly

Naftové motor y
Přístup pro kontrolu množství různých
provozních náplní, výměnu některých dílů a
odvzdušňování palivového okruhu*.
1.
N
ádržka kapaliny posilovače řízení.
2.
N

ádržka kapaliny ostřikovače skel a
světlometů.
3.
N

ádržka chladicí kapaliny.
4.
N

ádržka brzdové kapaliny.
5.
A

kumulátor / Pojistky.
6.
P

ojistková skříňka.
7.
Vz

duchový filtr.
8.
M

ěrka motorového oleje.
9.
O

tvor pro doplňování motorového oleje.
10.
O

dvzdušňovací čerpadlo*.
* Podle typu motoru. Naftový okruh je pod vysokým tlakem:
-

N
ikdy na tomto systému
neprovádějte žádné zásahy.
-

M
otory HDi využívají pokrokové
technologie.
Každý servisní zásah vyžaduje
speciální kvalifikaci, kterou Vám může
zaručit pouze servis sítě CITROËN.

287
DS4_cs_Chap10_verifications_ed03-2015
Kontrola množství náplní
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není
výslovně uvedeno jinak.
V případě velkého úbytku kapaliny nechte příslušný okruh prověřit v servisu sítě CITROËN nebo v jiném odborném servisu.
Množství motorového oleje
Doplňování oleje mezi dvěma pravidelnými
pravidelnými prohlídkami (nebo výměnami
oleje) je normální. Společnost CITROËN
doporučuje provádět kontrolu oleje a případně
jeho doplnění po každých 5000 ujetých km.
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce,
pro vozidla vybavená elektrickou
měrkou, nebo ruční měrkou.
Při práci pod kapotou motoru buďte
velmi opatrní, protože některé části
motoru mohou být velmi horké
(nebezpečí popálení) a ventilátor se
může kdykoliv rozeběhnout
(i při vypnutém zapalování).
Kontrola pomocí ruční měrky
F Zjistěte si umístění ruční měrky v
motorovém prostoru Vašeho vozidla.
Více informací o benzinovém nebo naftovém
motoru naleznete v příslušné rubrice.
F

U
chopte měrku za její barevně označený
konec a úplně ji vytáhněte.
F

O
sušte ji pomocí čistého hadru
nepouštějícího vlákna.
F

Z
asuňte měrku zpět na její místo až na
doraz a znovu ji vytáhněte, abyste se
podívali na olejovou stopu: hladina oleje se
musí nacházet mezi značkami A a
b
.
A

= MA XI
b

= MINI Pokud zjistíte, že se hladina nachází nad
značkou
A nebo pod značkou
b
,
nestartujte
motor .
-

P
okud je překročeno množství MAXI (riziko
poškození motoru), obraťte se na servis
sítě CITROËN nebo na jiný odborný servis.
-

P
okud není dosaženo množství MINI, je
nutné motorový olej doplnit.
Pro dosažení věrohodného výsledku
musí být Vaše vozidlo odstaveno na
vodorovném podkladu, s motorem
vypnutým po dobu alespoň 30

minut.
Charakteristiky oleje
Před doplňováním nebo výměnou motorového
oleje ověř te, že nový olej odpovídá typu motoru
vozidla a že splňuje doporučení výrobce
vozidla.
Kontroly

Hladina kapaliny posilovače
řízení
Hladina této kapaliny se musí
nacházet v blízkosti značky "MA XI".
Pro ověření vyšroubujte uzávěr u
studeného motoru.
Množství brzdové kapaliny
Výměna kapaliny
Informace o intervalech provádění této operace
naleznete v dokumentu plán údržby od
výrobce.
Charakteristiky brzdové kapaliny
Kapalina musí odpovídat doporučením výrobce
vozu.Hladina kapaliny se musí nacházet v
blízkosti značky "MA XI". Není-li tomu
tak, ověř te opotřebování brzdových
destiček.
doplňování motorového oleje
F Zjistěte si umístění uzávěru nádrže v
motorovém prostoru Vašeho vozidla.
Více informací o benzinovém nebo naftovém
motoru naleznete v příslušné rubrice.
F

V
yšroubujte uzávěr pro přístup k plnicímu
hrdlu.
F

D
olévejte olej po malém množství, aby se
předešlo potřísnění okolních dílů (riziko
požáru).
F

V
yčkejte několik minut před opakováním
kontroly pomocí ruční měrky.
F

D
oplňte olej znovu, pokud je to nutné.
F

P
o doplnění oleje utáhněte pečlivě uzávěr
nalévacího otvoru a ruční měrku oleje
umístěte zpět do jejího uložení.
Po doplnění oleje bude hodnota zobrazovaná
při zapnutí zapalování ukazatelem množství
oleje na přístrojové desce platná až po uplynutí
30
minut.
Výměna motorového oleje
Informace o intervalech provádění této operace
naleznete v dokumentu Plán údržby od
výrobce.
Aby byla zachována spolehlivost motoru
a zařízení k omezování emisí škodlivin,
nepoužívejte nikdy do motorového oleje
přísady.

Množství přísady
(naftové motory s filtrem
pevných částic)
doplnění
Je nutné co nejrychlejší doplnění přísady v síti
CITROËN nebo v odborném servisu.
Upotřebené kapaliny
Zabraňte dlouhodobému styku
upotřebeného oleje a dalších
provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví
škodlivé, či přímo žíravé.
Nevylévejte upotřebený olej a kapaliny
do kanalizačního potrubí či na zem.
Využijte k tomu vyhrazené kontejnery
v servisní síti CITROËN nebo
v odborném servisu.
V závislosti na verzi sdruženého přístroje
je dosažení minimálního množství přísady
oznámeno:
-

t

rvalým rozsvícením kontrolky
filtru pevných částic, zvukovým
signálem a zobrazením hlášení
o dosažení minimálního množství
přísady filtru pevných částic,
nebo
-

t

rvalým rozsvícením servisní
kontrolky, zvukovým signálem
a zobrazením hlášení o dosažení
minimálního množství přísady
filtru pevných částic.
