2016 CITROEN C-ELYSÉE kontrolky

9
5
Řízení


Údržba

V případě poruchy systému kontrolka " ECO
OFF
" chvíli bliká a poté se trvale rozsvítí.
Nechte systém ověřit v ser visu sítě CITROËN
nebo v jiném odborném servisu.
V případě poruchy režimu STOP je možné, že
se motor vozidla zastaví. Všechny kontrolky se
rozsvítí. V takovém případě je třeba vypnout
zapalování a poté nastartovat pomocí klíčku.


Poruchy funkce

Tento systém vyžaduje používání akumulátoru
se specifickou technologií a charakteristikou
(díly jsou k dispozici v síti CITROËN nebo v
jiných odborných ser visech.
Montáž akumulátoru, který nebyl schválen
výrobcem CITROËN, přináší riziko
nesprávného fungování systému.
Aby se předešlo zranění souvisejícímu
s automatickým spuštěním motoru v
režimu START, je třeba před jakýmkoliv
zásahem v motorovém prostoru vozidla
systém Stop & Start vypnout.

Systém Stop & Start využívá pokročilé
technologie. Jakýkoliv zásah na tomto
typu akumulátoru smí provádět pouze
síť CITROËN nebo odborný ser vis.



Opětná aktivace


Systém se automaticky znovu aktivuje
při každém nastartování klíčkem.
Znovu stiskněte tlačítko " ECO OFF
".
Systém je opět aktivní; je to signalizováno
zhasnutím kontrolky tlačítka a hlášením na
displeji.

13
7
Bezpečnost

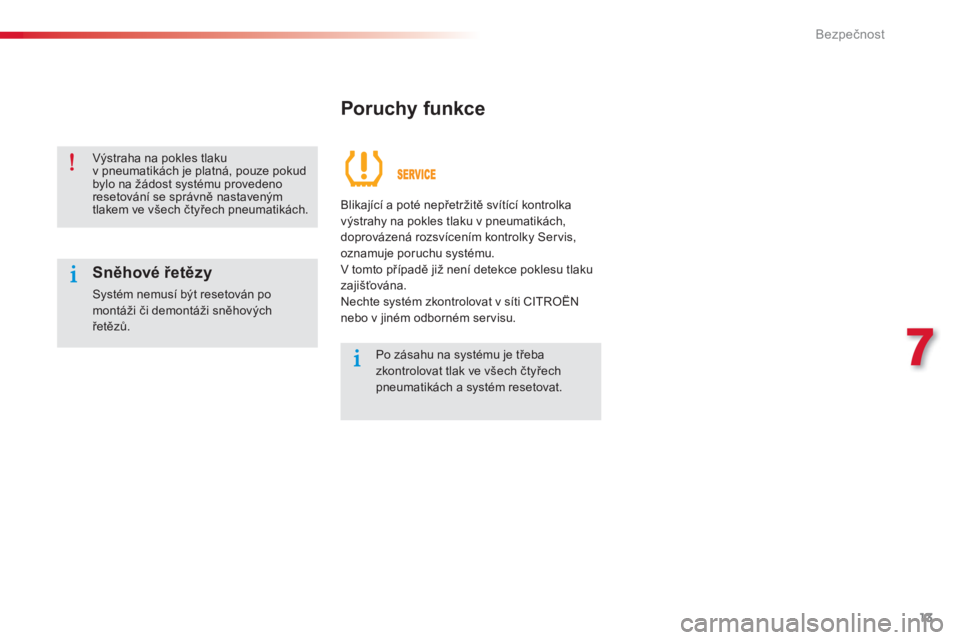

Poruchy funkce



Výstraha na pokles tlaku
v pneumatikách je platná, pouze pokud
bylo na žádost systému provedeno
resetování se správně nastaveným
tlakem ve všech čtyřech pneumatikách.


Sněhové řetězy

Systém nemusí být resetován po
montáži či demontáži sněhových
řetězů.


Po zásahu na systému je třeba
zkontrolovat tlak ve všech čtyřech
pneumatikách a systém resetovat.
Blikající a poté nepřetržitě svítící kontrolka
výstrahy na pokles tlaku v pneumatikách,
doprovázená rozsvícením kontrolky Servis,
oznamuje poruchu systému.
V tomto případě již není detekce poklesu tlaku
zajišťována.
Nechte systém zkontrolovat v síti CITROËN
nebo v jiném odborném servisu.

18
Kontroly


Zakázané startování

Při každém zapnutí zapalování se rozsvítí
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA. Kontrolky jsou
doprovázené zvukovým signálem a dočasným
zobrazením "NO START IN" a 0 km nebo mil
- ("NO START IN 0 km" znamená "Startování
zakázáno").
Abyste mohli motor vozidla znovu nastartovat,
je nezbytné se obrátit na ser vis sítě CITROËN
nebo na jiný odborný ser vis.

Překročili jste limit povolený pro jízdu:
předepsané zařízení brání nastartování
motoru.


V případě zjištění závady na systému omezování emisí škodlivin SCR



V případě zjištění poruchy funkce

Rozsvítí se kontrolky UREA, SERVICE
a autodiagnostiky motoru, doprovázené
zvukovým signálem a zobrazením hlášení
"Závada antiemis. syst.".
Výstraha se spustí za jízdy, jakmile je porucha
funkce zjištěna popr vé, poté po zapnutí
zapalování při dalších jízdách, dokud příčina
závady přetrvává.

Při jízdě na povolenou vzdálenost

(mezi 1 100 km a 0 km)

Pokud je závada systému SCR potvrzena
(po ujetí 50 km s trvale zobrazeným hlášením
oznamujícím poruchu funkce), rozsvítí se
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA. Kontrolky
jsou doprovázené zvukovým signálem a
dočasným zobrazením "NO START IN"
a číslicové hodnoty na přístrojové desce,
udávající dojezdovou vzdálenost, vyjádřenou
v kilometrech nebo mílích, do zablokování
startování motoru (např. : "NO START IN
600 km" znamená "Po ujetí 600 km již nebude
možno nastartovat"). Zařízení bránící nastartování motoru se aktivuje automaticky po ujetí 1 100 km poté, kdy byla potvrzena závada systému omezování emisí
škodlivin SCR. Co nejdříve nechte systém zkontrolovat v ser visu sítě CITROËN nebo v jiném odborném servisu.

Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí v průběhu další
jízdy, po autodiagnostické kontrole
systému pro snižování emisí SCR. Za jízdy se tato informace bude zobrazovat
každých 30 sekund, a to po dobu tr vání poruchy
systému omezování emisí škodlivin SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
V opačném případě již nebudete moci
nastartovat motor vozidla.

19
10
Kontroly







Zamrznutí aditiva AdBlue
®



Aditivum AdBlue
®
zamrzá při teplotách
nižších než přibližně -11 °C.
Systém SCR obsahuje zařízení, které
ohřívá nádrž s aditivem AdBlue
®
,
díky němuž je možno jezdit i ve velmi
studených klimatických podmínkách.







Doplňování aditiva AdBlue ®




Doporučení pro používání


Používejte pouze aditivum AdBlue ®
splňující
normu ISO 22241.

Balení v láhvi se zařízením, které brání
odkapávání, usnadňuje doplňování aditiva do
nádrže. Láhve o objemu 1,89 litru (1/2 galonu)
si můžete zakoupit v ser visu sítě CITROËN
nebo v jiném odborném servisu.

Aditivum AdBlue
®
uchovávejte
v originálním obalu a mimo dosah dětí.
Aditivum AdBlue
®
nikdy nepřelévejte do
jiné nádoby: ztratilo by svou kvalitu
z hlediska čistoty.
Aditivum nikdy neřeďte vodou.
Aditivum nikdy nelijte do palivové
nádrže.

Nikdy nedoplňujte aditivum AdBlue ®

z výdejního místa vyhrazeného pro
nákladní vozidla.

Doplnění nádrže aditivem AdBlue
®
je
plánováno při každé pravidelné ser visní
prohlídce vozidla v ser visu sítě CITROËN nebo
v jiném odborném servisu.
Vzhledem k objemu nádrže může být nicméně
nutné doplnit aditivum i mezi dvěma servisními
prohlídkami, zejména pokud na potřebu
doplnění upozorní výstraha (kontrolky
a hlášení).
Můžete se obrátit na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
Pokud si budete aditivum doplňovat sami,
přečtěte si pozorně následující upozornění. Aditivum AdBlue
®
je roztok na bázi močoviny.
Jde o kapalinu nehořlavou, bez bar vy a bez
zápachu (skladovaná na chladném místě).
V případě kontaktu s pokožkou omyjte
zasažené místo tekoucí vodou a mýdlem.
V případě kontaktu s očima je okamžitě
vyplachujte velkým množstím tekoucí vody
nebo očním roztokem, a to po dobu nejméně
15 minut. Pokud cítíte, že pálení nebo
podráždění přetrvává, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a poté vypijte velké množství vody.
Za určitých podmínek (například při vysoké
teplotě) nelze vyloučit riziko úniku čpavku:
nevdechujte výpary kapaliny. Výpary čpavku
mohou dráždit sliznice (oční, nosní a krční).

6
Provozní kontrola

Lhůta prohlídky překročena

Po zapnutí zapalování po dobu 5 sekund
symbol klíče bliká
, aby Vám tak připomněl, že
je nutno co nejdříve provést prohlídku vozidla.

Příklad:
překročili jste lhůtu údržby o 300 km.
Po zapnutí zapalování ukazatel po dobu
5 sekund udává:

Pro verze Diesel Blue HDi je tato
výstraha doprovázena rovněž trvalým
svícením kontrolky "SERVICE" po
zapnutí zapalování.
Počet kilometrů, které je možno ještě
ujet, může být kombinován s časovým
faktorem v závislosti na obvyklém
způsobu jízdy.
Klíč symbolizující údržbu se tedy rovněž
může rozsvítit i v případě, že jste
překročili dobu uplynulou od poslední
prohlídky stanovenou v plánu údržby
výrobce.
Pro verze Diesel BlueHDi se může
symbol klíče rozsvítit rovněž podle
toho, jak je opotřebený motorový olej
(podle země prodeje).
Stupeň opotřebení motorového oleje
závisí na způsobu používání vozidla.

5 sekund po zapnutí zapalování se ukazatel
celkového počtu ujetých kilometrů vrátí ke své
normální činnosti. Symbol klíče zůstane svítit
.

8
Řízení


Deaktivace


Přechod motoru do režimu
START
V jakémkoliv okamžiku lze systém deaktivovat
stisknutím tlačítka " ECO OFF
".
Vypnutí je signalizováno rosvícením kontrolky
tlačítka a zobrazením hlášení na displeji.


Zvláštní případy: automatický
přechod do režimu START

Kontrolka " ECO
" zhasne a motor
s robotizovanou převodovkou
se
spustí:


- při uvolnění brzdového pedálu s volicí
pákou v poloze A
nebo M
,

- nebo při přesunutí volicí páky z polohy
N
do polohy A
nebo M
s uvolněným
brzdovým pedálem,

- nebo při zařazení zpětného chodu R
.
Z bezpečnostních důvodů se režim START
automaticky aktivuje, jestliže:


- otevřete dveře řidiče,

- rozepnete bezpečnostní pás řidiče,

- u vozidla s robotizovanou převodovkou
překročíte rychlost 3 km/h,

- to některé podmínky (nabití akumulátoru,
teplota motoru, posilování brzd, nastavení
klimatizace, ...) potřebné pro spuštění
motoru vyžadují, aby byla zajištěna funkce
systému nebo vozidla.
Kontrolka "ECO
" po několik sekund
bliká a poté zhasne.

Fungování tímto způsobem je naprosto
normální.



Pokud je deaktivace provedena
v režimu STOP, motor se okamžitě
nastartuje.

9
5
Řízení


Údržba

V případě poruchy systému kontrolka " ECO
OFF
" chvíli bliká a poté se trvale rozsvítí.
Nechte systém ověřit v ser visu sítě CITROËN
nebo v jiném odborném servisu.
V případě poruchy režimu STOP je možné, že
se motor vozidla zastaví. Všechny kontrolky se
rozsvítí. V takovém případě je třeba vypnout
zapalování a poté nastartovat pomocí klíčku.


Poruchy funkce

Tento systém vyžaduje používání akumulátoru
se specifickou technologií a charakteristikou
(díly jsou k dispozici v síti CITROËN nebo v
jiných odborných ser visech.
Montáž akumulátoru, který nebyl schválen
výrobcem CITROËN, přináší riziko
nesprávného fungování systému.
Aby se předešlo zranění souvisejícímu
s automatickým spuštěním motoru v
režimu START, je třeba před jakýmkoliv
zásahem v motorovém prostoru vozidla
systém Stop & Start vypnout.

Systém Stop & Start využívá pokročilé
technologie. Jakýkoliv zásah na tomto
typu akumulátoru smí provádět pouze
síť CITROËN nebo odborný ser vis.



Opětná aktivace


Systém se automaticky znovu aktivuje
při každém nastartování klíčkem.
Znovu stiskněte tlačítko " ECO OFF
".
Systém je opět aktivní; je to signalizováno
zhasnutím kontrolky tlačítka a hlášením na
displeji.

13
7
Bezpečnost


Poruchy funkce



Výstraha na pokles tlaku
v pneumatikách je platná, pouze pokud
bylo na žádost systému provedeno
resetování se správně nastaveným
tlakem ve všech čtyřech pneumatikách.


Sněhové řetězy

Systém nemusí být resetován po
montáži či demontáži sněhových
řetězů.


Po zásahu na systému je třeba
zkontrolovat tlak ve všech čtyřech
pneumatikách a systém resetovat.
Blikající a poté nepřetržitě svítící kontrolka
výstrahy na pokles tlaku v pneumatikách,
doprovázená rozsvícením kontrolky Servis,
oznamuje poruchu systému.
V tomto případě již není detekce poklesu tlaku
zajišťována.
Nechte systém zkontrolovat v síti CITROËN
nebo v jiném odborném servisu.
