2016 BMW X6 display

Med trafikstockningsassistent: Tryck
på knappen och håll den intryckt.
Tryck kort på knappen igen för att koppla till‐
baka till hastighetsreglering med avståndsreg‐
lering.
Efter omkopplingen visas ett Check-Control-
meddelande.
Indikeringar på kombiinstrumentet
Önskad hastighet▷Markeringen lyser grönt: Sy‐
stemet är aktiverat.▷Markeringen lyser orange:
Systemet har avbrutits.▷Markeringen lyser inte: Sy‐
stemet är frånkopplat.
Med instrumentdisplay: Samtidigt som
markeringen av inställd hastighet visas
symbolen i hastighetsmätaren.
Kort statusindikering Vald önskad hastighet.
Om ingen hastighet visas uppfylls eventuellt
de nödvändiga driftvillkoren inte för närva‐
rande.
Fordonsavstånd
Valt avstånd till framförvarande fordon indike‐
ras.
AvståndsindikeringAvstånd 1Avstånd 2AvståndsindikeringAvstånd 3
Är automatiskt inställt när systemet
aktiveras. Motsvarar ca halva has‐
tighetsmätarvärdet i meter.Avstånd 4Systemet avbrutet eller avstånds‐
regleringen kortfristigt avaktiverad,
eftersom gaspedalen trampas ned,
utan identifierat fordon.Avståndsregleringen kortfristigt
avaktiverad, eftersom gaspedalen
trampas ned, med identifierat for‐
don.Roterande indikatorer: Det identifierade for‐
donet har startat.
ACC accelererar inte. För att accelerera ska
du aktivera ACC genom att kort trampa ner
gaspedalen eller trycka på RES-knappen eller
kontakten.
Kontroll- och varningslampor
Symbolen lyser orange
Framförvarande fordon identifierat.
Symbolen blinkar orange:
Förutsättningarna för användningen av
systemet föreligger inte längre.
Systemet har avaktiverats, men fortsätter att
bromsa tills du själv aktivt tar över och trampar
ned broms- eller gaspedalen.
Symbolen blinkar röd och en signal
ljuder:
Du uppmanas att bromsa eller vid be‐
hov väja undan.
Seite 150InstrumentKörkomfort150
Online Edition for Part no. 01 40 2 966 028 - X/15

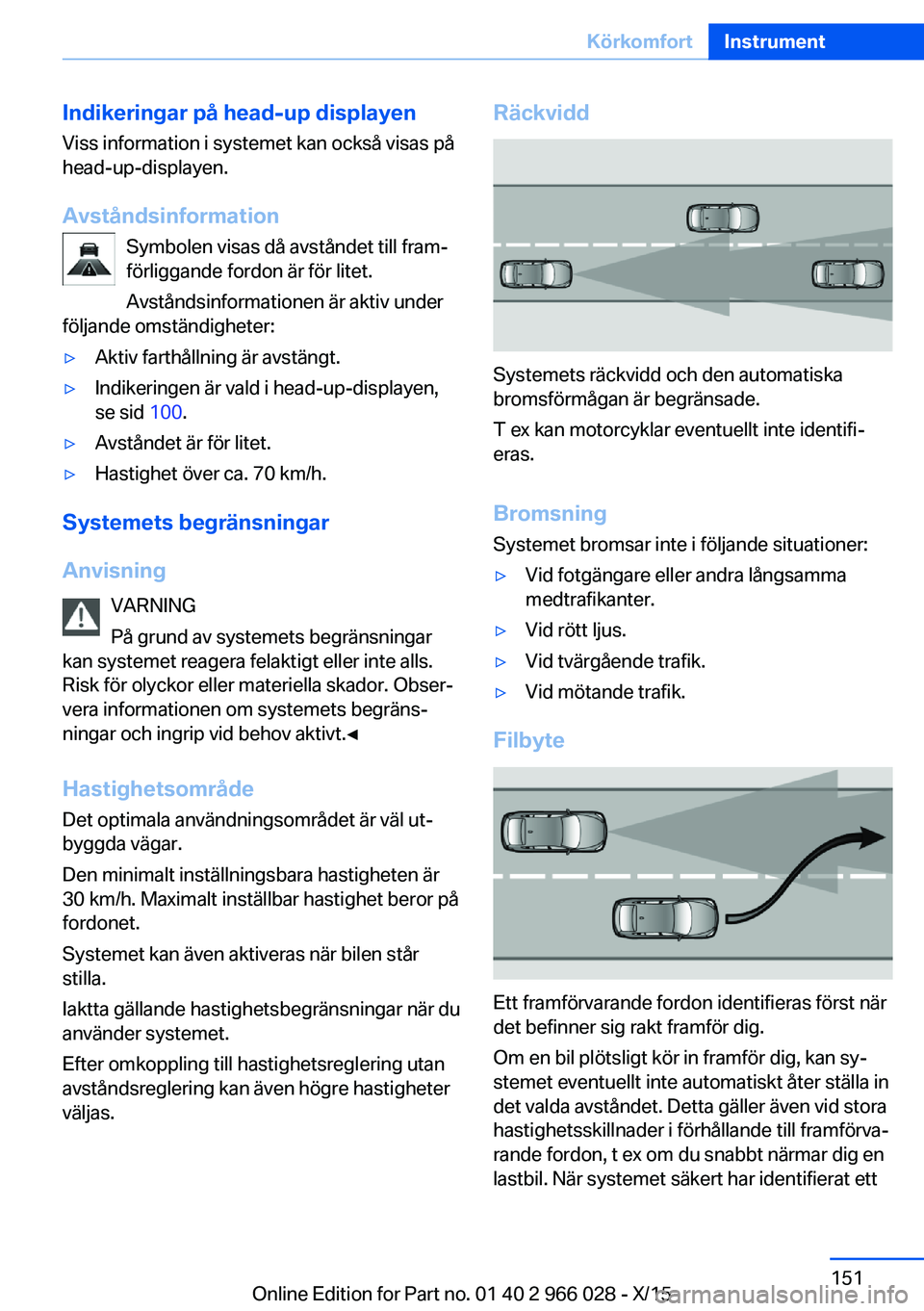

Indikeringar på head-up displayenViss information i systemet kan också visas på
head-up-displayen.
Avståndsinformation Symbolen visas då avståndet till fram‐
förliggande fordon är för litet.
Avståndsinformationen är aktiv under
följande omständigheter:▷Aktiv farthållning är avstängt.▷Indikeringen är vald i head-up-displayen,
se sid 100.▷Avståndet är för litet.▷Hastighet över ca. 70 km/h.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Hastighetsområde
Det optimala användningsområdet är väl ut‐
byggda vägar.
Den minimalt inställningsbara hastigheten är
30 km/h. Maximalt inställbar hastighet beror på
fordonet.
Systemet kan även aktiveras när bilen står
stilla.
Iaktta gällande hastighetsbegränsningar när du
använder systemet.
Efter omkoppling till hastighetsreglering utan
avståndsreglering kan även högre hastigheter
väljas.
Räckvidd
Systemets räckvidd och den automatiska
bromsförmågan är begränsade.
T ex kan motorcyklar eventuellt inte identifi‐
eras.
Bromsning Systemet bromsar inte i följande situationer:
▷Vid fotgängare eller andra långsamma
medtrafikanter.▷Vid rött ljus.▷Vid tvärgående trafik.▷Vid mötande trafik.
Filbyte
Ett framförvarande fordon identifieras först när
det befinner sig rakt framför dig.
Om en bil plötsligt kör in framför dig, kan sy‐
stemet eventuellt inte automatiskt åter ställa in
det valda avståndet. Detta gäller även vid stora
hastighetsskillnader i förhållande till framförva‐
rande fordon, t ex om du snabbt närmar dig en
lastbil. När systemet säkert har identifierat ett
Seite 151KörkomfortInstrument151
Online Edition for Part no. 01 40 2 966 028 - X/15

RadarsensorEn radarsensor i stötfångaren registrerar fram‐
förvarande fordon.
Håll radarsensorn ren och fri.
Kamera En kamera används för registrering av fordon.
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till- och frånkoppling och avbryta Tillkoppling Tryck på knappen.
▷Förbereda systemet: Tryck en gång.▷Aktivera systemet
Vid icke aktiverad ACC: Tryck på kontakten
eller RES-knappen.
Vid aktiverad ACC: Systemet är driftsklart.
Körning i mitten av körfältet.
Systemet aktiverar sig automatiskt under
60 km/h.Vid ej aktiverad ACC: Kontrollampan i
instrumentkombinationen lyser.
Vid ej aktiverad ACC: Kontrollampan i
instrumentkombinationen lyser.
Trafikstockningsassistenten kan användas.
Vid tillslagen trafikstockningsassistent är per‐
sonvarningen aktiv. Inställningen på Control-
displayen förblir oförändrad.
Frånkoppling Tryck på knappen.
Visningen slocknar. Sparad önskad hastighet
och avstånd hålls fortsättningsvis av ACC.
Systemet utför inte styrrörelse.
Avbryta Tryck på knappen när systemet är ak‐
tiverat.
Systemet avbryter automatiskt i följande situa‐
tioner:▷Om du bromsar.▷Vid en hastighet över 60 km/h.▷Vid endast en identifierad spårbegräns‐
ning.▷När du lämnar motorvägen eller liknande.▷När ratten släpps.▷Vid ingrepp i styrningen.▷När det egna spåret lämnas.▷När det inte finns något framförvarande
fordon.▷Vid satt blinkers.▷Vid för smalt körfält.▷Vid ett stillestånd på mer än 3 sekunder
accelererar fordonet inte vidare om det
framförvarande fordonet kör iväg.
Roterande indikatorer vid stillastående
fordon:
Seite 154InstrumentKörkomfort154
Online Edition for Part no. 01 40 2 966 028 - X/15

SymbolBeskrivningRoterande indikatorer under kör‐
ningen: hastigheter från 60 km/h
höjs inte längre av trafikstocknings‐
assistenten.
När hastigheten höjs genom att
gaspedalen trampas ner, RES-
knappen eller paddeln trycks ner ut‐
för systemet inga ytterligare styrrö‐
relser.Röd blinkning och signalton: Trafik‐
stockningsassistenten är avbruten
Systemet utför inte styrrörelse.
ACC reglerar.
Indikeringar på head-up displayen
Viss information i systemet kan också visas på
head-up-displayen.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Smala filer
Vid körning i smala filer kan systemet inte akti‐
veras eller användas på ett meningsfullt sätt.
Använd inte systemet i följande situationer:
▷Vid vägarbeten.▷Vid bildandet av räddningsspår.
Väderlek Vid dåliga väder- eller ljusförhållanden, t.ex. vid
regn, snö, slask, dimma eller motljus, kan regi‐
streringen av fordon försvåras samt korta av‐
brott uppstå för redan registrerade fordon. Kör
uppmärksamt och reagera själv på det som
händer i trafiken. Ingrip vid behov aktivt, t.ex.
genom att bromsa, styra eller styra undan.
Hastighetsreglering
Princip
Systemet håller den hastighet som har ställts
in via knapparna på ratten. Därvid bromsar sy‐
stemet bilen, om motorbromsen inte räcker till
i nedförsbackar.
Allmänt Beroende på fordonsinställning så kan hastig‐
hetsregleringens egenskaper ändras inom
vissa områden.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐
tioner. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Användningen av systemet kan i följande
situationer leda till en ökad olycksfallsrisk:▷På kurviga vägar.▷Vid tät trafik.▷Vid halka, dimma, snö, regn eller på löst
underlag.
Risk för olyckor eller materiella skador. Använd
bara systemet när en körning med konstant
hastighet är möjlig.◀
Seite 156InstrumentKörkomfort156
Online Edition for Part no. 01 40 2 966 028 - X/15

▷Varje gång du trycker in kontakten till
tryckpunkten ökar eller minskar hastighe‐
ten med ca 1 km/h.▷Varje gång du trycker in kontakten förbi
tryckpunkten höjs eller sänks den önskade
hastigheten till nästa tiotal på hastighets‐
mätaren.
Maximalt inställbar hastighet beror på for‐
donet.▷Om du trycker in kontakten till tryckpunk‐
ten och håller kvar den, accelererar eller
bromsar bilen utan att du behöver trampa
på gaspedalen.
När du släpper paddeln håller bilen den
uppnådda hastigheten. Trycker du in kon‐
takten förbi tryckpunkten accelerera bilen
snabbare.
Ställa in önskad hastighet
Tryck på knappen.
Den programmerade hastigheten ställs åter in
och hålls konstant.
Indikeringar på kombiinstrumentet
Kontrollampa Beroende på utrustning visar kontrol‐
lampan på instrumentkombinationen
om systemet är påslaget.
Önskad hastighet
▷Markeringen lyser grönt: Sy‐
stemet är aktiverat.▷Markeringen lyser orange:
Systemet har avbrutits.▷Markeringen lyser inte: Sy‐
stemet är frånkopplat.
Med instrumentdisplay: Samtidigt som
markeringen av inställd hastighet visas
symbolen i hastighetsmätaren.
Kort statusindikering
Vald önskad hastighet.
Om ingen hastighet visas uppfylls eventuellt
de nödvändiga driftvillkoren inte för närva‐
rande.
Indikeringar på head-up displayen
Viss information i systemet kan också visas på
head-up-displayen.
ParkeringsavståndskontrollPDC
Princip PDC underlättar vid parkering. Långsamt när‐
mande till ett objekt bakom, eller, vid utrust‐
ning med PDC fram, även framför indikeras ge‐
nom:▷Signaltoner.▷Optisk indikering.
Allmänt
Mätningen görs med ultraljudssensorer i stöt‐
fångarna.
Räckvidden är, beroende på hinder och omgiv‐ ningsvillkor, ca 2 m.
Akustisk varning hörs först i följande situatio‐
ner:
▷För sensorerna fram och de båda hörnsen‐
sorerna bak vid ca 60 cm.▷För mittsensorerna bak vid ca 1,50 m.▷Vid en hotande kollision.
Anvisningar
VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐
Seite 158InstrumentKörkomfort158
Online Edition for Part no. 01 40 2 966 028 - X/15

Ju kortare avståndet till ett föremål blir, desto
kortare blir intervallerna.
När avståndet till ett identifierat objekt är
mindre än ca. 25 cm, ljuder en konstant signal.
Med PDC fram: Om det finns hinder både
framför och bakom fordonet hörs i omgångar
en konstant ljudsignal.
Signalen stängs av när växelväljarläge P läggs i
vid Steptronic-växellåda.
Ljudstyrka
Förhållandet mellan PDC-signaltonens volym
och Entertainment-volymen kan ställas in.1."Multimedia", "Radio" eller "Inställningar"2."Ton"3."Volyminställningar"4."PDC"5.Vrid på kontrollvredet tills önskad inställ‐
ning har nåtts.6.Tryck på kontrollvredet.
Inställningen lagras i profilen som just används.
Optisk varning
Du kan visa avståndet till ett objekt på Control-
displayen. Objekt på större avstånd visas innan
signalen ljuder.
En bild visas så snart PDC aktiveras.
Givarnas registreringsområden visas i färgerna:
Grönt, gult och rött.
Om backkamerans bild visas går det att växla
till PDC:
"Backkamera"
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Med släp eller använt
släpvagnseluttag
De bakre sensorerna kan inte göra någon exakt
mätning. De stängs därför av.
Ett Check Control-meddelande visas.
Ultraljudsmätningens begränsningarVissa objekt kan inte identifieras med hjälp av
ultraljudsmätning, t ex vid följande:▷Små barn och hundar.▷Personer med vissa kläder, t.ex. rockar.▷Vid extern störning av ultraljudet, t.ex. på
grund av förbikörande fordon eller hög‐
ljudda maskiner.▷Om sensorerna är smutsiga, isiga, skadade
eller felställda.▷Vid vissa väderförhållanden, t.ex. vid hög
luftfuktighet, regn, snö, extrem hetta eller
kraftig vind.▷Vid dragkrokar och kopplingar hos andra
fordon.▷Smala eller kilformiga objekt.▷Vid objekt som rör sig.▷Högt placerade, utskjutande objekt, t.ex.
väggutsprång eller last.▷Objekt med hörn och vassa kanter.▷Objekt med släta ytor eller strukturer, t.ex.
staket.▷Vid objekt med porösa ytor.▷Vid utstickande last.
Redan indikerade låga objekt, t ex trottoarkan‐
ter, kan åter hamna i sensorernas döda om‐
råde, innan eller efter att den konstanta signa‐
len ljuder.
Seite 160InstrumentKörkomfort160
Online Edition for Part no. 01 40 2 966 028 - X/15

FelvarningarI följande situationer kan PDC indikera en var‐
ning trots att inget hinder befinner sig inom sy‐
stemets räckvidd:▷Vid häftigt regn.▷Vid mycket smutsiga eller nedisade senso‐
rer.▷Vid snötäckta sensorer.▷Vid skrovlig gatubeläggning.▷Vid ojämnheter i marken, t.ex. fartgupp.▷I stora, rätvinkliga byggnader med kala
väggar, t.ex. parkeringsgarage.▷I tvättanläggningar.▷Vid kraftiga avgaser.▷Om täckkåpan för släpvagnskopplingen
sitter snett.▷På grund av andra ultraljudskällor, t.ex.
sopmaskiner, ångtvättar eller neonrör.
För att minska antalet felvarningar kan du vid
behov stänga av den automatiska aktiveringen
av PDC vid hinder som har registrerats, t.ex. i
automattvättar, se sid 159.
Funktionsfel Ett Check Control-meddelande visas.
På kontrolldisplayen visas givarnas registre‐
ringsområde streckat.
PDC-systemet är ur funktion. Låt kontrollera
systemet.
Surround View Princip
Surround View innehåller olika kamera-assi‐
stentsystem som hjälper dig vid parkering,
rangering och vid utfarter och korsningar med
dålig sikt.
▷Backkamera, se sid 161.▷Top View, se sid 164.▷Side View, se sid 166.Backkamera
Princip Backkameran hjälper dig vid fickparkering och
manövrering. Den visar området bakom fordo‐
net på Control-displayen.
Anvisning VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. Risk för
olyckor. Anpassa körsättet till trafikförhållan‐
dena. Kontrollera trafiksituationen och omgiv‐
ningarna runt fordonet med en direkt blick och
ingrip aktivt i de uppkommande situatio‐
nerna.◀
Översikt
Knapp i bilen
Backkamera
Seite 161KörkomfortInstrument161
Online Edition for Part no. 01 40 2 966 028 - X/15

Kamera
Kameraobjektivet sitter i bakluckans grepplist.
Bildkvaliteten kan försämras på grund av
smuts.
Rengöra kameraobjektiv, se sid 261.
Till-/frånkoppling
Automatisk tillkoppling
Lägg i växelväljarläge R när motorn är igång.
Automatisk frånkoppling vid körning
framåt
Systemet kopplar ifrån om en viss körsträcka
eller hastighet överskrids.
Koppla vid behov åter till systemet.
Manuell till-/frånkoppling Tryck på knappen.
▷Till: LED-lampan lyser.▷Från: LED-lampan släckt.
På Control-displayen indikeras PDC.
Om backväxeln är ilagd när man trycker på
knappen visas bilden från backkameran.
Växla visningsläge via iDrive
Vid aktiverad PDC eller tillslagen Top View:
"Backkamera"
Backkamerans bild visas.
Indikering på Control-displayen
Funktionsförutsättning▷Backkameran är tillkopplad.▷Bakluckan är helt stängd.
Aktivera assistentfunktionerna
Flera assistentfunktioner kan vara aktiverade
samtidigt.
Zoomfunktionen för släpvagnskörning kan en‐
dast aktiveras separat.
▷Parkeringshjälplinjer
"Linjer för parkeringshjälp"
Körfälts- och vändcirkellinjer visas.
▷Hindermarkering
"Markering för hinder"
Tredimensionella markeringar indikeras.
▷Dragkrok
"Zoom dragkrok"
Släpvagnskopplingen zoomas in.
Körfältslinjer
Körfältslinjerna kan visas på backkamerabil‐
den.
Körfältslinjerna hjälper dig att uppskatta hur
mycket plats du behöver vid parkering och ma‐
növrering på plan vägbana.
Körfältslinjerna rättar sig efter den aktuella
styrvinkeln och ändras kontinuerligt vid rattrö‐
relser.
Seite 162InstrumentKörkomfort162
Online Edition for Part no. 01 40 2 966 028 - X/15
