RäckviddKamerans identifieringsförmåga är begränsad.
Därför kan det förekomma att systemet inte
varnar eller varnar för sent.
Det är t ex möjligt att följande situationer inte
identifieras:▷Delvis skymd fotgängare.▷Fotgängare, som på grund av blickvinkeln
eller konturen inte identifieras som sådana.▷Fotgängare utanför identifieringsområdet.▷Fotgängare med en kroppslängd på under
ca 80 cm.
Funktionsbegränsningar
Funktionen kan vara begränsad eller inte fun‐
gera t ex i följande situationer:
Funktionens tillgänglighet kan vara begränsad
t.ex. i följande situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid avaktivering av körstabilitetssystem,
t.ex. DSC OFF.▷När kamerans synfält resp. framrutan är
smutsig eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.▷Vid mörker.
Night Vision med person-
och djuridentifiering
Princip Night Vision med person- och djuridentifiering
är ett mörkerseende system.
En infraröd kamera registrerar området framför
fordonet och varnar personer på gatan. Varma
objekt med människolik form identifieras av sy‐
stemet. Värmebilden kan vid behov visas på
kontrolldisplayen.
Beroende på utrustning lyses personer upp av
en ljuspunkt, Dynamic Light Spot, se sid 129.
Värmebild
Kameran känner av värmen från objekt som
befinner sig i kamerans synfält.
Varma objekt visas ljusa och kalla objekt
mörka.
Värmeavkänningen är beroende av tempera‐
turskillnaden mot bakgrunden och värmen som
objektet avger, dvs objekt med liten tempera‐
turskillnad gentemot omgivningen eller låg vär‐
meutstrålning kan endast identifieras begrän‐
sat.
Av säkerhetsskäl visas bilden fr o m ca 5 km/h
och dåliga ljusförhållanden endast när halvlju‐
set är tänt.
I bestämda intervaller visas en stillbild under
några bråkdelar av en sekund.
Seite 126InstrumentSäkerhet126
Online Edition for Part no. 01 40 2 966 028 - X/15

Person- och djuridentifiering
Objektigenkänning och -varning fungerar en‐
dast i mörker.
Objekt med mänsklig form och tillräcklig vär‐
meutstrålning registreras.
Därutöver identifierar systemet även djur från
en viss storlek, t.ex. rådjur.
Visning på Control-displayen vid påslagen vär‐
mebild:
▷Av systemet registrerade personer: I ljus‐
gult.▷Av systemet registrerade djur: I mörkgult.
Objektigenkänningens räckvidd, vid goda om‐
givningsförhållanden:
▷Personidentifering: Upp till ca. 100 m▷Identifiering av stora djur: Upp till ca. 150 m▷Identifiering av medelstora djur: Upp till ca.
70 m
Yttre faktorer kan begränsa objektidentifier‐
ingen.
Om fordonssystemen ser att fordonet är i ett
samhälle stängs djuridentifieringen tillfälligt av.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma siktförhållandena och trafiksitua‐
tionen korrekt. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
Översikt
Knappar i bilen
Intelligent Safety-knapp
Till-/frånkoppling av värmebild
Kamera
Vid låga yttertemperaturer värms kameran au‐
tomatiskt upp.
När strålkastarna rengörs, rengörs även kame‐
raobjektivet automatiskt.
Seite 127SäkerhetInstrument127
Online Edition for Part no. 01 40 2 966 028 - X/15

Till-/frånkoppling
Automatisk tillkoppling
Systemet aktiveras automatiskt varje gång du
börjar köra när det är mörkt.
Manuell till-/frånkoppling Tryck kort på knappen:▷Menyn för Intelligent Safety-sy‐
stemen visas. Systemen stängs av
separat beroende på individuell in‐
ställning.▷Lysdioden lyser orange eller slocknar be‐
roende på individuell inställning.
Inställningar kan göras. De individuella inställ‐
ningarna sparas för den profil som används
just nu.
Tryck återigen på knappen:
▷Alla Intelligent Safety-system akti‐
veras.▷LED:en lyser grönt.
Tryck länge på knappen:
▷Alla Intelligent Safety-system
stängs av.▷Lysdioden slocknar.
Påslagning av värmebild
Dessutom kan värmebilden från Night Vision-
kameran visas på kontrolldisplayen. Denna
funktion påverkar inte personigenkänningen.
Tryck på knappen.
Kamerabilden visas på kontrolldisplayen.
Inställningar via iDrive
Vid tillslagen värmebild:
1.Tryck på kontrollvredet.2.Välj ljusstyrka eller kontrast.▷ Välj symbolen.▷ Välj symbolen.3.Vrid på kontrollvredet tills önskad inställ‐
ning har nåtts.4.Tryck på kontrollvredet.
Indikering
Varning vid personer eller djur i fara
Om en kollision med en identifierad person el‐
ler djur hotar visas en varningssymbol i kom‐
biinstrumentet och i head-up-displayen.
Trots att formen och värmeutstrålningen utvär‐
deras, kan felaktiga varningar inte uteslutas.
Varningsområde framför bilen
Varningsområdet för personvarning består av
två delar:
▷Centralt område, pil 1 direkt framför fordo‐
net.▷Utökat område, pil 2 till höger och vänster.
Vid djurvarning görs ingen åtskillnad mellan
central och utvidgad del.
Hela området följer bilens riktning motsva‐
rande styrutslaget och ändras i förhållande till
bilens hastighet. Vid högre hastigheter blir om‐
rådet t ex längre och bredare.
Förvarning En gul symbol visas när en person
identifieras i det centrala området di‐
rekt framför fordonet.
Seite 128InstrumentSäkerhet128
Online Edition for Part no. 01 40 2 966 028 - X/15

En gul symbol visas när en person i det utö‐
kade området rör sig från höger eller vänster i
riktning mot det centrala området.
Den indikerade symbolen kan variera beroende
på vilka personer som identifierats.
Ingrip genom att bromsa eller vika undan.
Vid identifierade djur visas en djursym‐
bol. Symbolen visar också den sida av
körbanan på vilken djuret identifiera‐
des. Ingrip genom att bromsa eller vika undan.
Akut varning Röd symbol indikeras och en signal
ljuder.
Med instrumentdisplay: Det visas en
röd symbol och det ljuder en signal.
Vid förekomst av djur visas en röd djursymbol
samtidigt som signaltonen ljuder.
Röd symbol på kombiinstrumentet.
Röd symbol på instrumentdisplayen.
Ingrip omedelbart genom att bromsa eller vika
undan.
Indikering på head-up display Varningen visas samtidigt på head up-
displayen och i kombiinstrumentet.
Den indikerade symbolen kan variera
beroende på vilka personer som identifierats.
Vid identifierade djur visas en djursymbol.
Dynamisk ljusspot
Förutom varning belyses registrerade personer
av en ljusspot.
Djur belyses inte kontinuerligt utan där avges
bara en blixt.
När den dynamiska ljusspoten belyser en per‐
son är kontrollampan för helljus påslagen.
Den dynamiska ljusspoten stängs av automa‐
tiskt så snart personen befinner sig i halvlju‐
sets område.
När avbländnings-, hel- eller delvis helljus lyser
och ingen person lyses upp av ljusspoten är
den dynamiska ljusspot-strålkastaren också
påslagen som accentljus.
Översikt
Strålkastarna befinner sig i den främre stöt‐
fångaren.
Håll strålkastarna rena och fria.
Förutsättningar
▷Ljusomkopplare i läge: ▷Avbländnings-, hel- eller delvis helljus ly‐
ser.▷Inga ljuskällor eller upplysta medtrafikanter
i varningsområdet.▷Intelligent Safety-system: Personvar‐
ningen är aktiv.Seite 129SäkerhetInstrument129
Online Edition for Part no. 01 40 2 966 028 - X/15

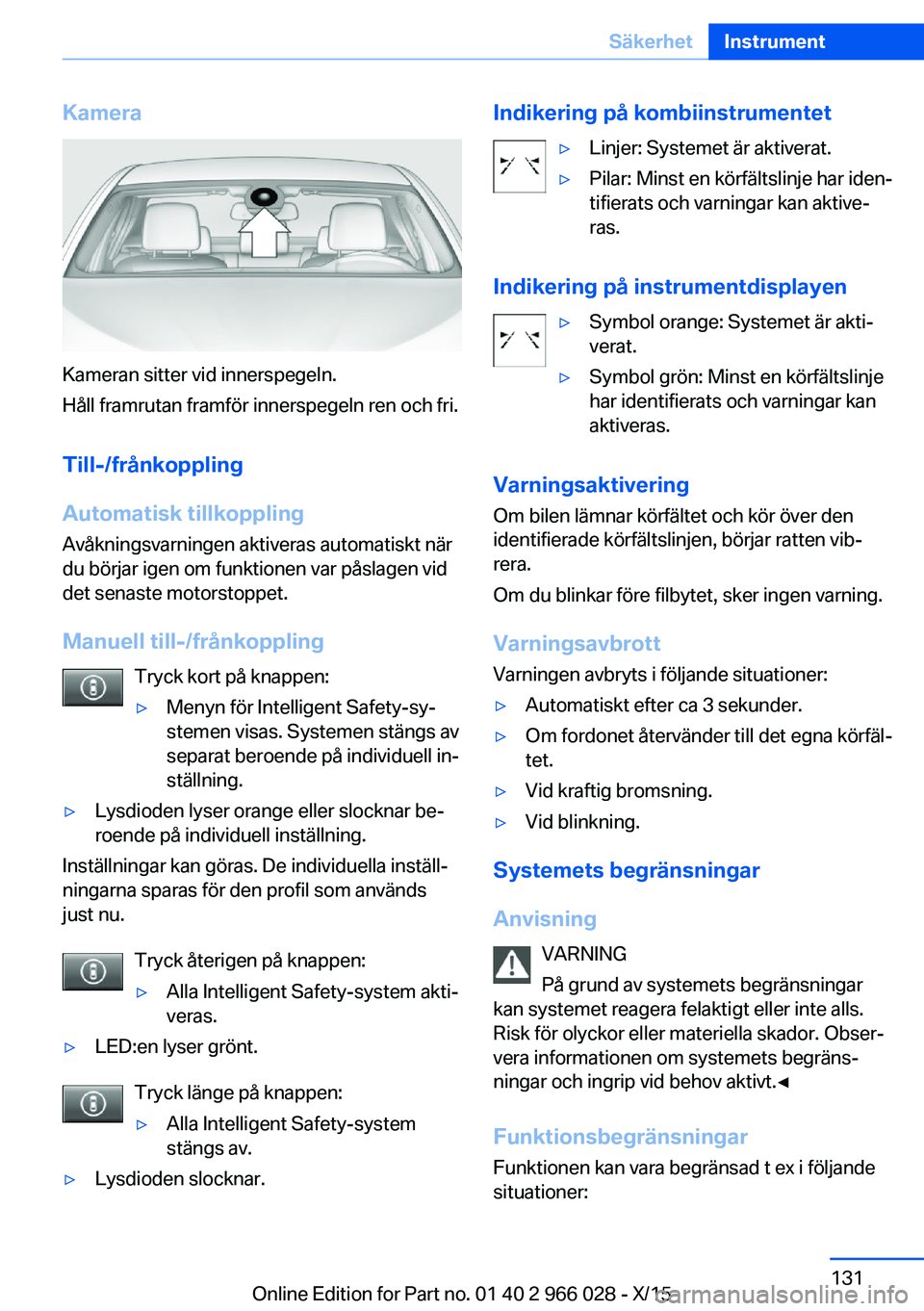

Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Avåkningsvarningen aktiveras automatiskt när
du börjar igen om funktionen var påslagen vid
det senaste motorstoppet.
Manuell till-/frånkoppling Tryck kort på knappen:
▷Menyn för Intelligent Safety-sy‐
stemen visas. Systemen stängs av
separat beroende på individuell in‐
ställning.▷Lysdioden lyser orange eller slocknar be‐
roende på individuell inställning.
Inställningar kan göras. De individuella inställ‐
ningarna sparas för den profil som används
just nu.
Tryck återigen på knappen:
▷Alla Intelligent Safety-system akti‐
veras.▷LED:en lyser grönt.
Tryck länge på knappen:
▷Alla Intelligent Safety-system
stängs av.▷Lysdioden slocknar.Indikering på kombiinstrumentet▷Linjer: Systemet är aktiverat.▷Pilar: Minst en körfältslinje har iden‐
tifierats och varningar kan aktive‐
ras.
Indikering på instrumentdisplayen
▷Symbol orange: Systemet är akti‐
verat.▷Symbol grön: Minst en körfältslinje
har identifierats och varningar kan
aktiveras.
Varningsaktivering
Om bilen lämnar körfältet och kör över den
identifierade körfältslinjen, börjar ratten vib‐
rera.
Om du blinkar före filbytet, sker ingen varning.
Varningsavbrott Varningen avbryts i följande situationer:
▷Automatiskt efter ca 3 sekunder.▷Om fordonet återvänder till det egna körfäl‐
tet.▷Vid kraftig bromsning.▷Vid blinkning.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:
Seite 131SäkerhetInstrument131
Online Edition for Part no. 01 40 2 966 028 - X/15

▷Tryck på knappen för varningsblinkern.
Active ProtectionAllmänt
Säkerhetspaketet Active Protection består av
system, som är oberoende av varandra:
▷Uppmärksamhetsassistent.▷PreCrash.▷PostCrash.
Uppmärksamhetsassistent
Princip Systemet kan identifiera avtagande uppmärk‐
samhet eller ökad trötthet hos föraren vid lång,
monoton körning, t.ex. på motorväg. I denna si‐
tuation rekommenderar vi att du tar en paus.
Anvisning VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma kroppens signaler korrekt. Tillta‐
gande ouppmärksamhet eller trötthet identifi‐
eras inte alls eller för sent. Risk för olyckor. Se
därför till att föraren är utvilad och uppmärk‐
sam. Anpassa körsättet till trafikförhållan‐
dena.◀
Funktion Systemet är påslaget vid varje motorstart ochkan inte stängas av.
Efter körstarten anpassas systemet efter för‐
aren, så att avtagande uppmärksamhet eller
ökad trötthet kan identifieras.
Denna process tar hänsyn till följande kriterier:
▷Personlig körstil, t.ex. styrbeteende.▷Körförhållanden, t. ex. klockslag, hur länge
färden varar.
Systemet är aktivt från ca 70 km/h och kan visa
en pausrekommendation.
Pausrekommendation
Vid avtagande uppmärksamhet eller ökad
trötthet hos föraren visas ett meddelande på
kontrolldisplayen med en rekommendation om
paus.
En pausrekommendation visas endast en gång
under en oavbruten körning.
Efter en paus kan en ny pausrekommendation
visas tidigast efter ca 45 minuter.
Systemets begränsningar
I t ex följande situationer kan funktionen vara
begränsad och det avges ingen eller en felaktig
varning:▷Om tiden är felinställd.▷Om hastigheten till största delen ligger un‐
der ca. 70 km/h.▷Vid sportigt körsätt, t.ex. vid kraftig accele‐
ration eller snabb körning i kurvor.▷Vid aktiva körsituationer, t.ex. frekvent byte
av körfält.▷När vägbanan är av dålig kvalitet.▷Vid kraftig sidvind.
PreCrash
Princip Med systemet kan kritiska körsituationer, som
kan leda till en olycka identifieras från 30 km/h.
I dessa situationer vidtas förebyggande
skyddsåtgärder automatiskt för att hålla ris‐
kerna vid en olycka så låga som möjligt.
Kritiska körsituationer är t. ex.:
▷Fullbromsning.▷Kraftig understyrning.▷Kraftig överstyrning.
Vid utrustning med krockvarningssystem eller
krockvarning med bromsfunktion kan, inom ra‐
men för systemets gränser, hotande påkör‐
ningsolyckor på fordon som kör framför eller
parkerade fordon identifieras.
Seite 136InstrumentSäkerhet136
Online Edition for Part no. 01 40 2 966 028 - X/15

Kontroll- och varningslamporNär DSC är avaktiverat indikeras DSC OFF på
kombiinstrumentet.
Kontrollampan lyser: DSC är avaktive‐
rat.
Dynamic Traction Control
DTC
Princip DTC är en framkomlighetsoptimerad variant av
DSC.
Vid speciella vägförhållanden, t.ex. oplogade
snötäckta vägar eller löst underlag, garanterar
systemet maximal dragkraft, emellertid med
sämre körstabilitet.
Aktiverad DTC ger maximalt väggrepp. För‐
sämrad körstabilitet vid acceleration och kurv‐
körning.
Kör därför försiktigt.
I följande situationer bör DTC-systemet kort‐
varigt aktiveras:▷Vid körning i snöslask eller på oplogade,
snötäckta vägar.▷Om bilen måste gungas loss eller startas i
djup snö eller på löst underlag.▷Vid körning med snökedjor.
Aktivering/avaktivering av Dynamic
Traction Control DTC
Aktivera DTC-funktionen Tryck på knappen.
På kombiinstrumentet indikeras
TRACTION och kontrollampan för DSC OFF
lyser.
Avaktivera DTC-funktionen Tryck åter på knappen.
TRACTION och kontrollampan DSC OFF
släcks.
Kontroll- och varningslampor Vid aktiverad DTC visas TRACTION på kom‐
biinstrumentet TRACTION.
Kontrollampan lyser: Dynamic Traction
Control DTC är aktiverat.
xDrive xDrive är fyrhjulssystemet i din bil. Genom
samverkan mellan xDrive och DSC optimeras
traktionen och kördynamiken ytterligare. Fyr‐
hjulssystemet fördelar drivkraften variabelt
mellan fram- och bakaxeln beroende på körsi‐
tuationen och vägbanans beskaffenhet.
Indikering på Control-displayen
Visa xDrive vy1."Fordonsinfo"2."xDrive status"3. "xDrive vy"
Följande informationer visas:
▷Med Navigationssystem: Kompassriktning
i färdriktningen▷Längsgående lutning med grad- och pro‐
centuppgift▷Diagonal lutning med graduppgift▷Grafisk visning av rattutslag
Visa fördelningen av drivmomentet
1."Fordonsinfo"2."xDrive status"3. "Momentfördelning"Seite 140InstrumentKörstabilitetssystem140
Online Edition for Part no. 01 40 2 966 028 - X/15

Indikering på Control-displayenÄndringen av programmen kan indikeras kort‐
varigt på Control-displayen.
Gör då följande inställning:1."Inställningar"2."Control Display"3."Visa info om körläge"Seite 145KörstabilitetssystemInstrument145
Online Edition for Part no. 01 40 2 966 028 - X/15
