2016 BMW X6 Instrukcja obsługi (in Polish)

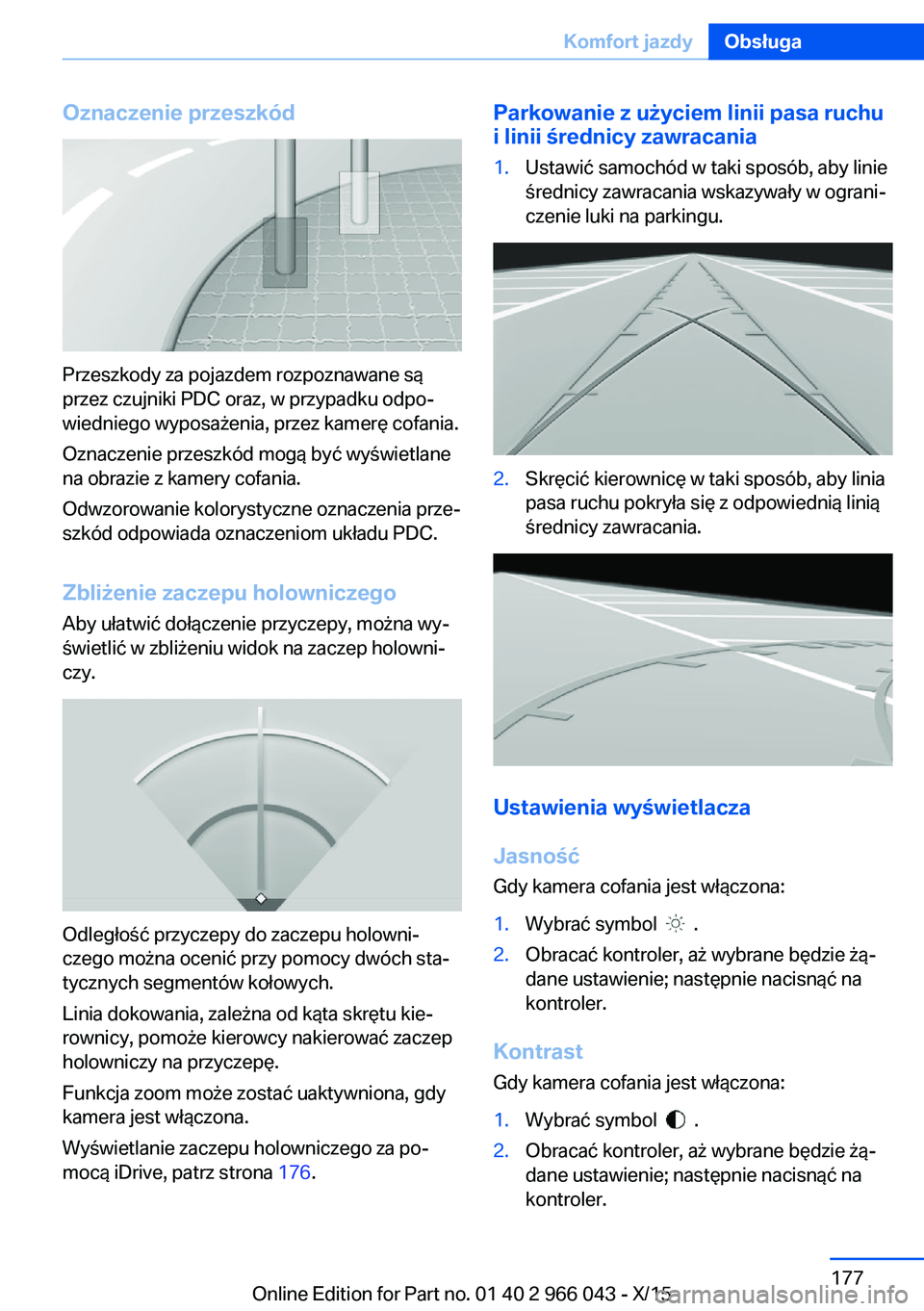

Oznaczenie przeszkód
Przeszkody za pojazdem rozpoznawane są
przez czujniki PDC oraz, w przypadku odpo‐
wiedniego wyposażenia, przez kamerę cofania.
Oznaczenie przeszkód mogą być wyświetlane
na obrazie z kamery cofania.
Odwzorowanie kolorystyczne oznaczenia prze‐
szkód odpowiada oznaczeniom układu PDC.
Zbliżenie zaczepu holowniczego Aby ułatwić dołączenie przyczepy, można wy‐
świetlić w zbliżeniu widok na zaczep holowni‐
czy.
Odległość przyczepy do zaczepu holowni‐
czego można ocenić przy pomocy dwóch sta‐
tycznych segmentów kołowych.
Linia dokowania, zależna od kąta skrętu kie‐
rownicy, pomoże kierowcy nakierować zaczep
holowniczy na przyczepę.
Funkcja zoom może zostać uaktywniona, gdy
kamera jest włączona.
Wyświetlanie zaczepu holowniczego za po‐
mocą iDrive, patrz strona 176.
Parkowanie z użyciem linii pasa ruchu
i linii średnicy zawracania1.Ustawić samochód w taki sposób, aby linie
średnicy zawracania wskazywały w ograni‐
czenie luki na parkingu.2.Skręcić kierownicę w taki sposób, aby linia
pasa ruchu pokryła się z odpowiednią linią
średnicy zawracania.
Ustawienia wyświetlacza
Jasność
Gdy kamera cofania jest włączona:
1.Wybrać symbol .2.Obracać kontroler, aż wybrane będzie żą‐
dane ustawienie; następnie nacisnąć na
kontroler.
Kontrast
Gdy kamera cofania jest włączona:
1.Wybrać symbol .2.Obracać kontroler, aż wybrane będzie żą‐
dane ustawienie; następnie nacisnąć na
kontroler.Seite 177Komfort jazdyObsługa177
Online Edition for Part no. 01 40 2 966 043 - X/15

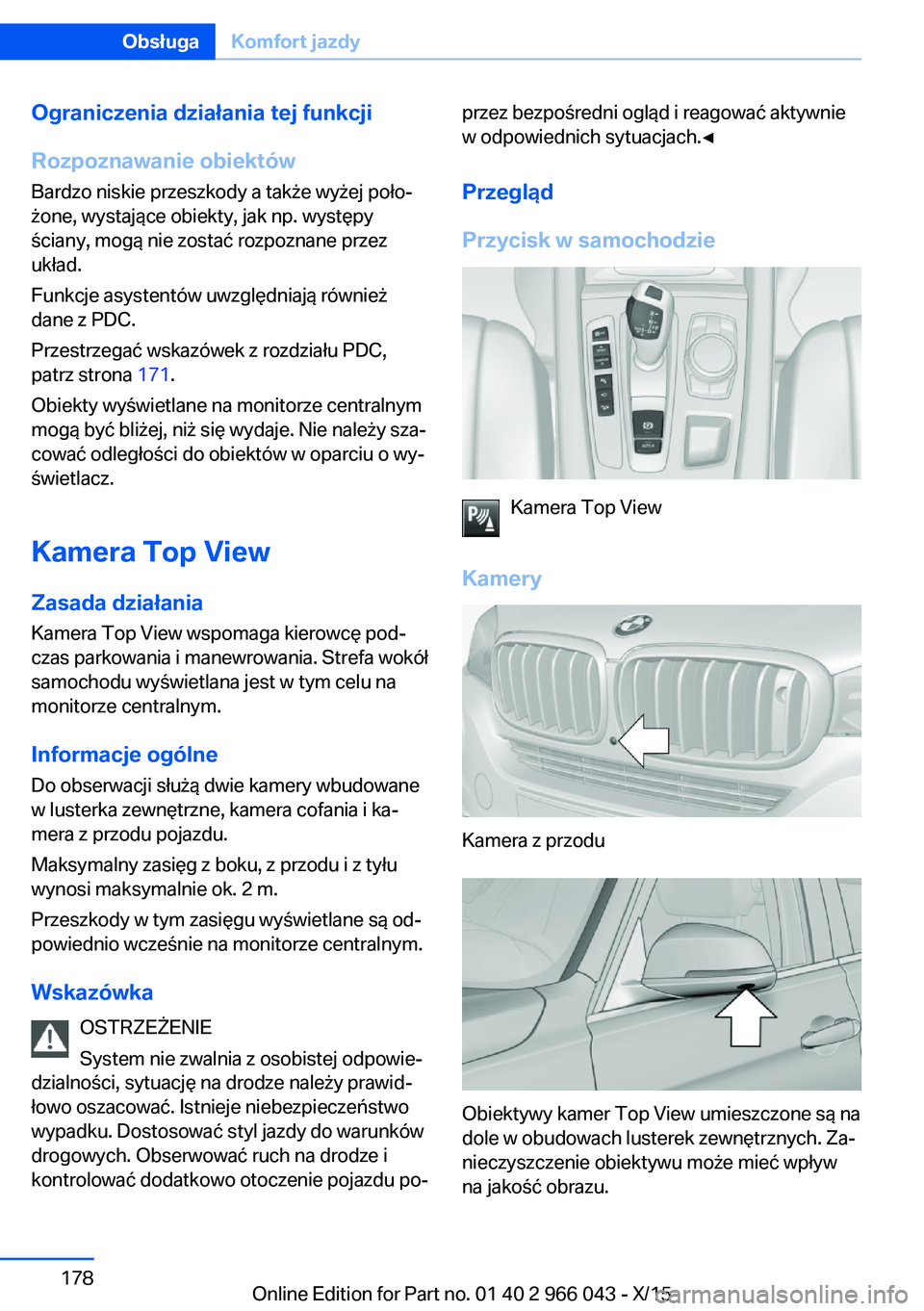

Ograniczenia działania tej funkcji
Rozpoznawanie obiektów
Bardzo niskie przeszkody a także wyżej poło‐
żone, wystające obiekty, jak np. występy
ściany, mogą nie zostać rozpoznane przez
układ.
Funkcje asystentów uwzględniają również
dane z PDC.
Przestrzegać wskazówek z rozdziału PDC,
patrz strona 171.
Obiekty wyświetlane na monitorze centralnym
mogą być bliżej, niż się wydaje. Nie należy sza‐
cować odległości do obiektów w oparciu o wy‐
świetlacz.
Kamera Top View Zasada działania
Kamera Top View wspomaga kierowcę pod‐
czas parkowania i manewrowania. Strefa wokół
samochodu wyświetlana jest w tym celu na
monitorze centralnym.
Informacje ogólne
Do obserwacji służą dwie kamery wbudowane
w lusterka zewnętrzne, kamera cofania i ka‐
mera z przodu pojazdu.
Maksymalny zasięg z boku, z przodu i z tyłu
wynosi maksymalnie ok. 2 m.
Przeszkody w tym zasięgu wyświetlane są od‐
powiednio wcześnie na monitorze centralnym.
Wskazówka OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, sytuację na drodze należy prawid‐
łowo oszacować. Istnieje niebezpieczeństwo wypadku. Dostosować styl jazdy do warunków
drogowych. Obserwować ruch na drodze i kontrolować dodatkowo otoczenie pojazdu po‐przez bezpośredni ogląd i reagować aktywnie
w odpowiednich sytuacjach.◀
Przegląd
Przycisk w samochodzie
Kamera Top View
Kamery
Kamera z przodu
Obiektywy kamer Top View umieszczone są na
dole w obudowach lusterek zewnętrznych. Za‐
nieczyszczenie obiektywu może mieć wpływ
na jakość obrazu.
Seite 178ObsługaKomfort jazdy178
Online Edition for Part no. 01 40 2 966 043 - X/15

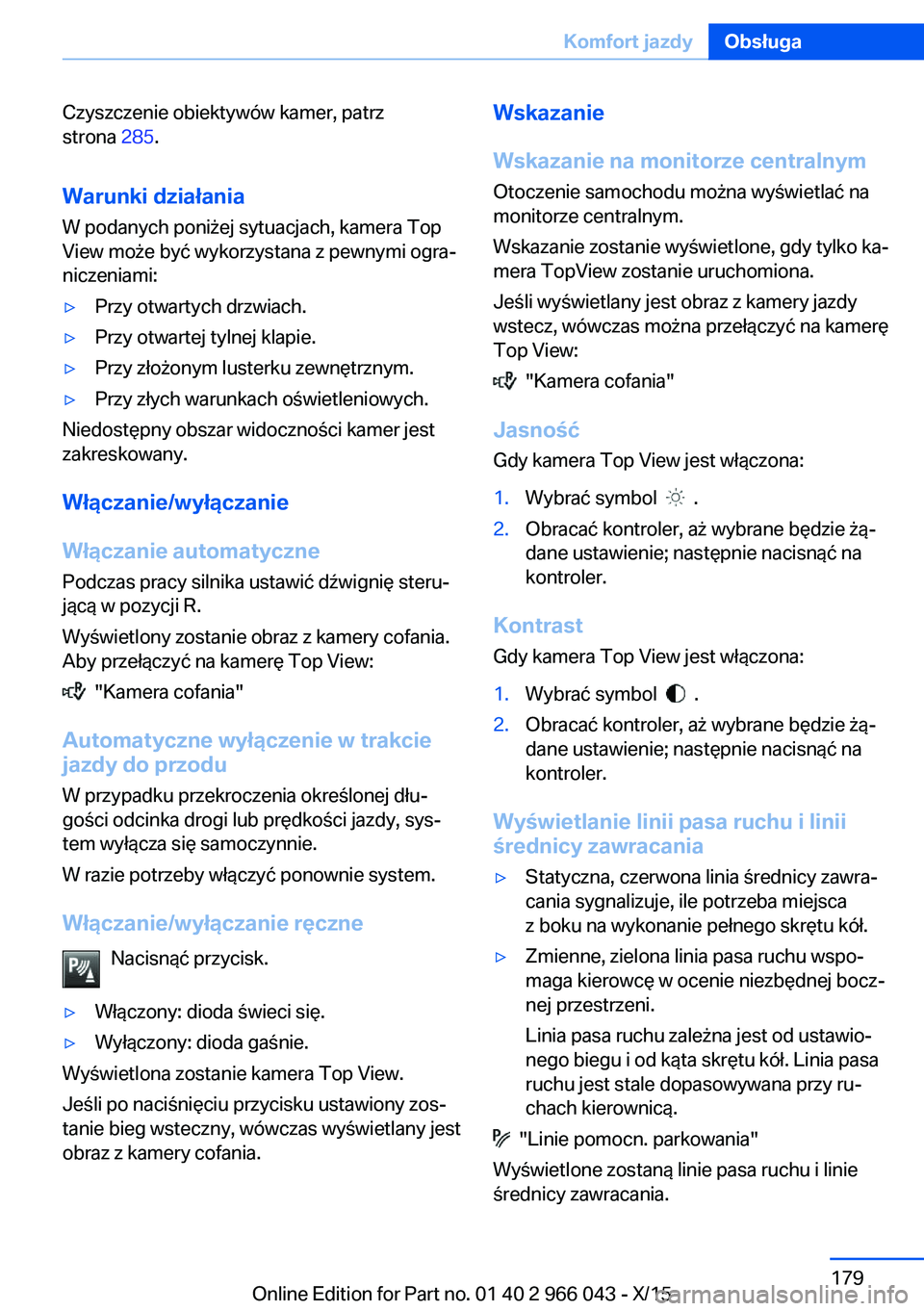

Czyszczenie obiektywów kamer, patrz
strona 285.
Warunki działania
W podanych poniżej sytuacjach, kamera Top
View może być wykorzystana z pewnymi ogra‐
niczeniami:▷Przy otwartych drzwiach.▷Przy otwartej tylnej klapie.▷Przy złożonym lusterku zewnętrznym.▷Przy złych warunkach oświetleniowych.
Niedostępny obszar widoczności kamer jest
zakreskowany.
Włączanie/wyłączanie
Włączanie automatyczne Podczas pracy silnika ustawić dźwignię steru‐
jącą w pozycji R.
Wyświetlony zostanie obraz z kamery cofania.
Aby przełączyć na kamerę Top View:
"Kamera cofania"
Automatyczne wyłączenie w trakcie
jazdy do przodu
W przypadku przekroczenia określonej dłu‐
gości odcinka drogi lub prędkości jazdy, sys‐
tem wyłącza się samoczynnie.
W razie potrzeby włączyć ponownie system.
Włączanie/wyłączanie ręczne Nacisnąć przycisk.
▷Włączony: dioda świeci się.▷Wyłączony: dioda gaśnie.
Wyświetlona zostanie kamera Top View.
Jeśli po naciśnięciu przycisku ustawiony zos‐
tanie bieg wsteczny, wówczas wyświetlany jest
obraz z kamery cofania.
Wskazanie
Wskazanie na monitorze centralnym
Otoczenie samochodu można wyświetlać na
monitorze centralnym.
Wskazanie zostanie wyświetlone, gdy tylko ka‐
mera TopView zostanie uruchomiona.
Jeśli wyświetlany jest obraz z kamery jazdy
wstecz, wówczas można przełączyć na kamerę
Top View:
"Kamera cofania"
Jasność
Gdy kamera Top View jest włączona:
1.Wybrać symbol .2.Obracać kontroler, aż wybrane będzie żą‐
dane ustawienie; następnie nacisnąć na
kontroler.
Kontrast
Gdy kamera Top View jest włączona:
1.Wybrać symbol .2.Obracać kontroler, aż wybrane będzie żą‐
dane ustawienie; następnie nacisnąć na
kontroler.
Wyświetlanie linii pasa ruchu i linii
średnicy zawracania
▷Statyczna, czerwona linia średnicy zawra‐
cania sygnalizuje, ile potrzeba miejsca
z boku na wykonanie pełnego skrętu kół.▷Zmienne, zielona linia pasa ruchu wspo‐
maga kierowcę w ocenie niezbędnej bocz‐
nej przestrzeni.
Linia pasa ruchu zależna jest od ustawio‐
nego biegu i od kąta skrętu kół. Linia pasa
ruchu jest stale dopasowywana przy ru‐
chach kierownicą.
"Linie pomocn. parkowania"
Wyświetlone zostaną linie pasa ruchu i linie
średnicy zawracania.
Seite 179Komfort jazdyObsługa179
Online Edition for Part no. 01 40 2 966 043 - X/15

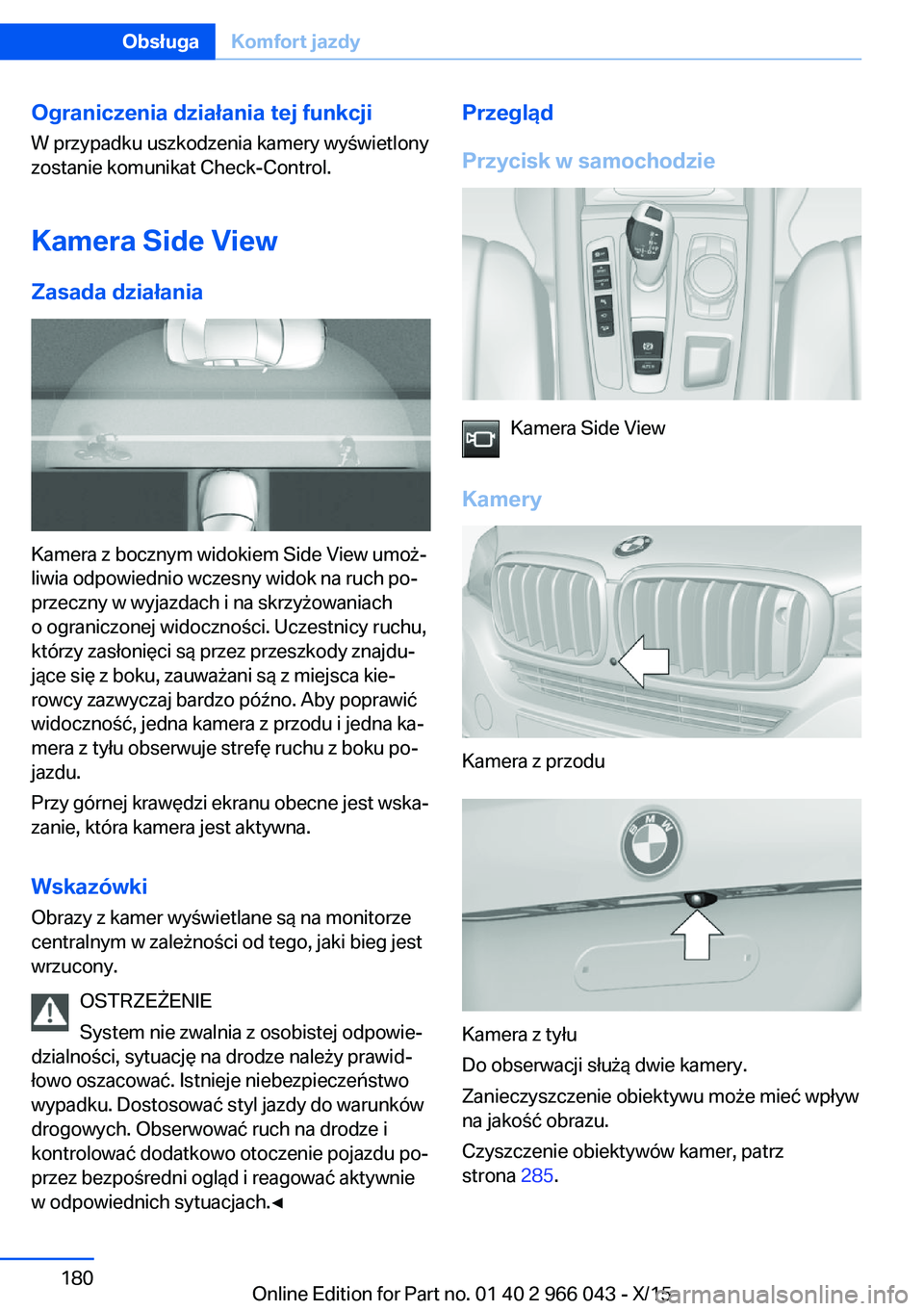

Ograniczenia działania tej funkcji
W przypadku uszkodzenia kamery wyświetlony
zostanie komunikat Check-Control.
Kamera Side View
Zasada działania
Kamera z bocznym widokiem Side View umoż‐
liwia odpowiednio wczesny widok na ruch po‐
przeczny w wyjazdach i na skrzyżowaniach
o ograniczonej widoczności. Uczestnicy ruchu,
którzy zasłonięci są przez przeszkody znajdu‐
jące się z boku, zauważani są z miejsca kie‐
rowcy zazwyczaj bardzo późno. Aby poprawić
widoczność, jedna kamera z przodu i jedna ka‐
mera z tyłu obserwuje strefę ruchu z boku po‐
jazdu.
Przy górnej krawędzi ekranu obecne jest wska‐
zanie, która kamera jest aktywna.
Wskazówki Obrazy z kamer wyświetlane są na monitorze
centralnym w zależności od tego, jaki bieg jest
wrzucony.
OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, sytuację na drodze należy prawid‐
łowo oszacować. Istnieje niebezpieczeństwo
wypadku. Dostosować styl jazdy do warunków
drogowych. Obserwować ruch na drodze i
kontrolować dodatkowo otoczenie pojazdu po‐
przez bezpośredni ogląd i reagować aktywnie
w odpowiednich sytuacjach.◀
Przegląd
Przycisk w samochodzie
Kamera Side View
Kamery
Kamera z przodu
Kamera z tyłu
Do obserwacji służą dwie kamery.
Zanieczyszczenie obiektywu może mieć wpływ
na jakość obrazu.
Czyszczenie obiektywów kamer, patrz
strona 285.
Seite 180ObsługaKomfort jazdy180
Online Edition for Part no. 01 40 2 966 043 - X/15

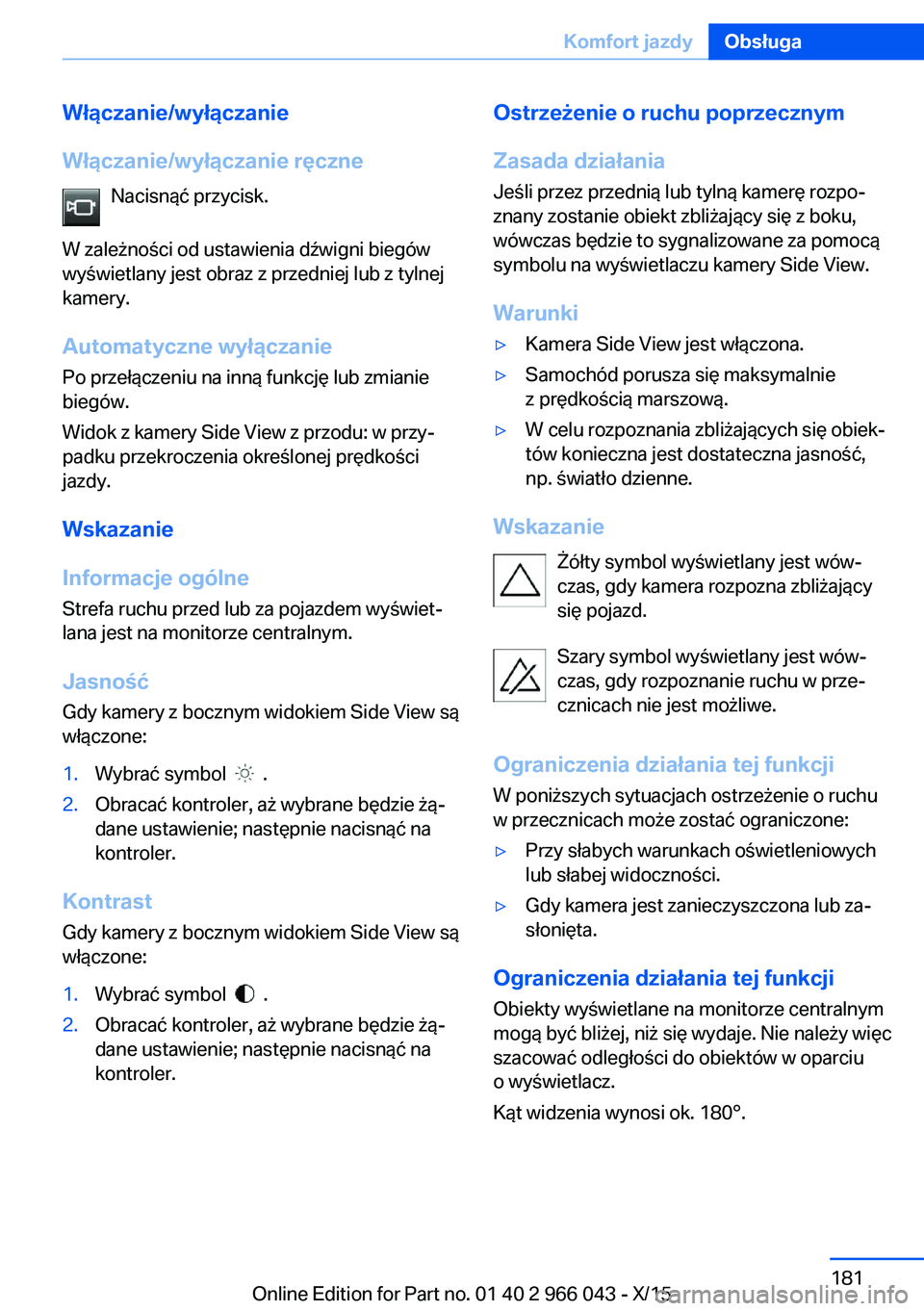

Włączanie/wyłączanie
Włączanie/wyłączanie ręczne Nacisnąć przycisk.
W zależności od ustawienia dźwigni biegów
wyświetlany jest obraz z przedniej lub z tylnej
kamery.
Automatyczne wyłączaniePo przełączeniu na inną funkcję lub zmianie
biegów.
Widok z kamery Side View z przodu: w przy‐
padku przekroczenia określonej prędkości
jazdy.
Wskazanie
Informacje ogólne
Strefa ruchu przed lub za pojazdem wyświet‐
lana jest na monitorze centralnym.
Jasność
Gdy kamery z bocznym widokiem Side View są
włączone:1.Wybrać symbol .2.Obracać kontroler, aż wybrane będzie żą‐
dane ustawienie; następnie nacisnąć na
kontroler.
Kontrast
Gdy kamery z bocznym widokiem Side View są
włączone:
1.Wybrać symbol .2.Obracać kontroler, aż wybrane będzie żą‐
dane ustawienie; następnie nacisnąć na
kontroler.Ostrzeżenie o ruchu poprzecznym
Zasada działania
Jeśli przez przednią lub tylną kamerę rozpo‐
znany zostanie obiekt zbliżający się z boku,
wówczas będzie to sygnalizowane za pomocą
symbolu na wyświetlaczu kamery Side View.
Warunki▷Kamera Side View jest włączona.▷Samochód porusza się maksymalnie
z prędkością marszową.▷W celu rozpoznania zbliżających się obiek‐
tów konieczna jest dostateczna jasność,
np. światło dzienne.
Wskazanie
Żółty symbol wyświetlany jest wów‐
czas, gdy kamera rozpozna zbliżający
się pojazd.
Szary symbol wyświetlany jest wów‐
czas, gdy rozpoznanie ruchu w prze‐
cznicach nie jest możliwe.
Ograniczenia działania tej funkcji
W poniższych sytuacjach ostrzeżenie o ruchu w przecznicach może zostać ograniczone:
▷Przy słabych warunkach oświetleniowych
lub słabej widoczności.▷Gdy kamera jest zanieczyszczona lub za‐
słonięta.
Ograniczenia działania tej funkcji
Obiekty wyświetlane na monitorze centralnym
mogą być bliżej, niż się wydaje. Nie należy więc
szacować odległości do obiektów w oparciu
o wyświetlacz.
Kąt widzenia wynosi ok. 180°.
Seite 181Komfort jazdyObsługa181
Online Edition for Part no. 01 40 2 966 043 - X/15

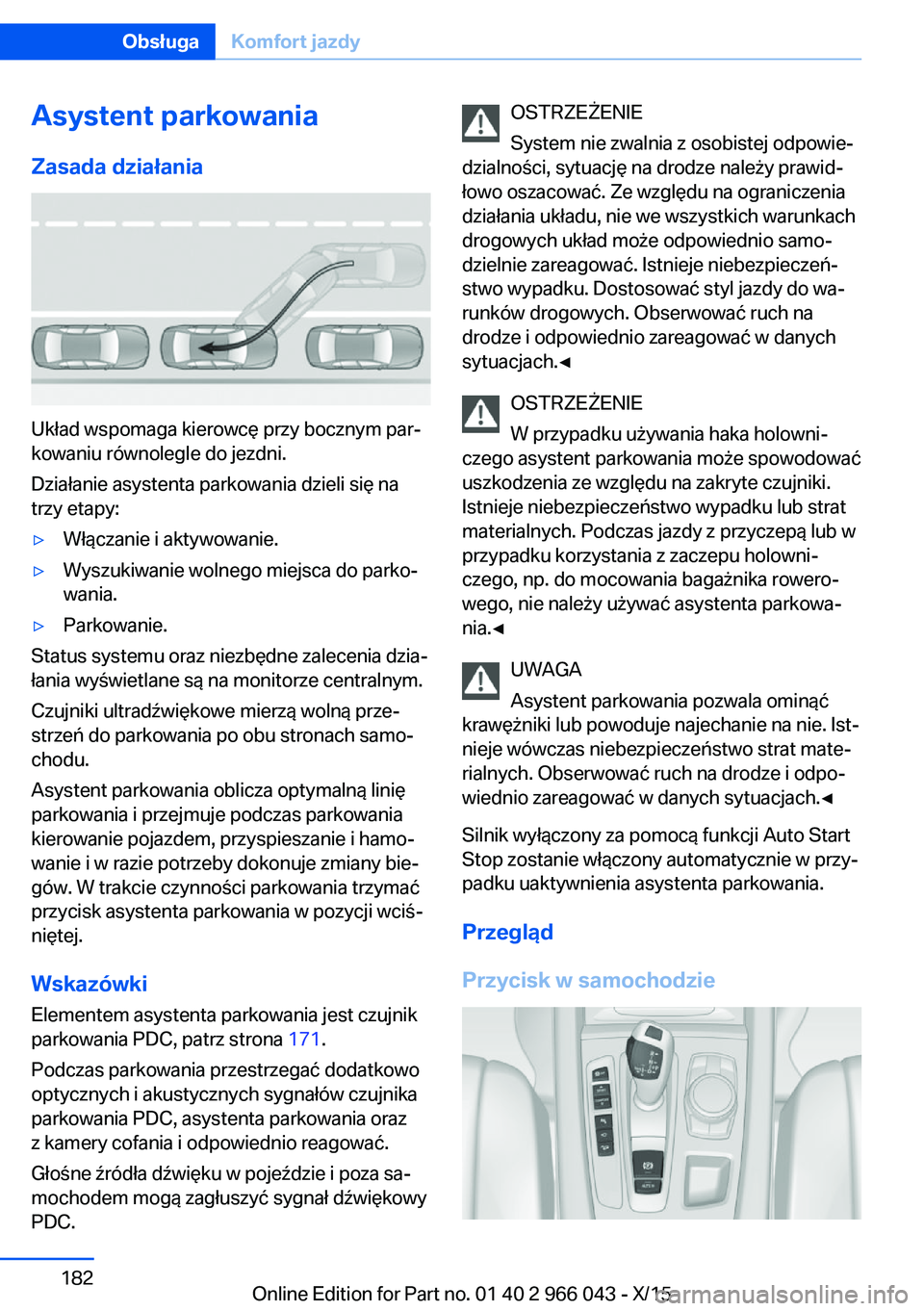

Asystent parkowania
Zasada działania
Układ wspomaga kierowcę przy bocznym par‐
kowaniu równolegle do jezdni.
Działanie asystenta parkowania dzieli się na
trzy etapy:
▷Włączanie i aktywowanie.▷Wyszukiwanie wolnego miejsca do parko‐
wania.▷Parkowanie.
Status systemu oraz niezbędne zalecenia dzia‐
łania wyświetlane są na monitorze centralnym.
Czujniki ultradźwiękowe mierzą wolną prze‐
strzeń do parkowania po obu stronach samo‐
chodu.
Asystent parkowania oblicza optymalną linię
parkowania i przejmuje podczas parkowania
kierowanie pojazdem, przyspieszanie i hamo‐
wanie i w razie potrzeby dokonuje zmiany bie‐
gów. W trakcie czynności parkowania trzymać
przycisk asystenta parkowania w pozycji wciś‐
niętej.
Wskazówki Elementem asystenta parkowania jest czujnik
parkowania PDC, patrz strona 171.
Podczas parkowania przestrzegać dodatkowo
optycznych i akustycznych sygnałów czujnika
parkowania PDC, asystenta parkowania oraz
z kamery cofania i odpowiednio reagować.
Głośne źródła dźwięku w pojeździe i poza sa‐
mochodem mogą zagłuszyć sygnał dźwiękowy
PDC.
OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, sytuację na drodze należy prawid‐
łowo oszacować. Ze względu na ograniczenia
działania układu, nie we wszystkich warunkach
drogowych układ może odpowiednio samo‐
dzielnie zareagować. Istnieje niebezpieczeń‐
stwo wypadku. Dostosować styl jazdy do wa‐
runków drogowych. Obserwować ruch na
drodze i odpowiednio zareagować w danych
sytuacjach.◀
OSTRZEŻENIE
W przypadku używania haka holowni‐
czego asystent parkowania może spowodować
uszkodzenia ze względu na zakryte czujniki.
Istnieje niebezpieczeństwo wypadku lub strat
materialnych. Podczas jazdy z przyczepą lub w
przypadku korzystania z zaczepu holowni‐
czego, np. do mocowania bagażnika rowero‐
wego, nie należy używać asystenta parkowa‐
nia.◀
UWAGA
Asystent parkowania pozwala ominąć
krawężniki lub powoduje najechanie na nie. Ist‐
nieje wówczas niebezpieczeństwo strat mate‐
rialnych. Obserwować ruch na drodze i odpo‐
wiednio zareagować w danych sytuacjach.◀
Silnik wyłączony za pomocą funkcji Auto Start
Stop zostanie włączony automatycznie w przy‐
padku uaktywnienia asystenta parkowania.
Przegląd
Przycisk w samochodzieSeite 182ObsługaKomfort jazdy182
Online Edition for Part no. 01 40 2 966 043 - X/15

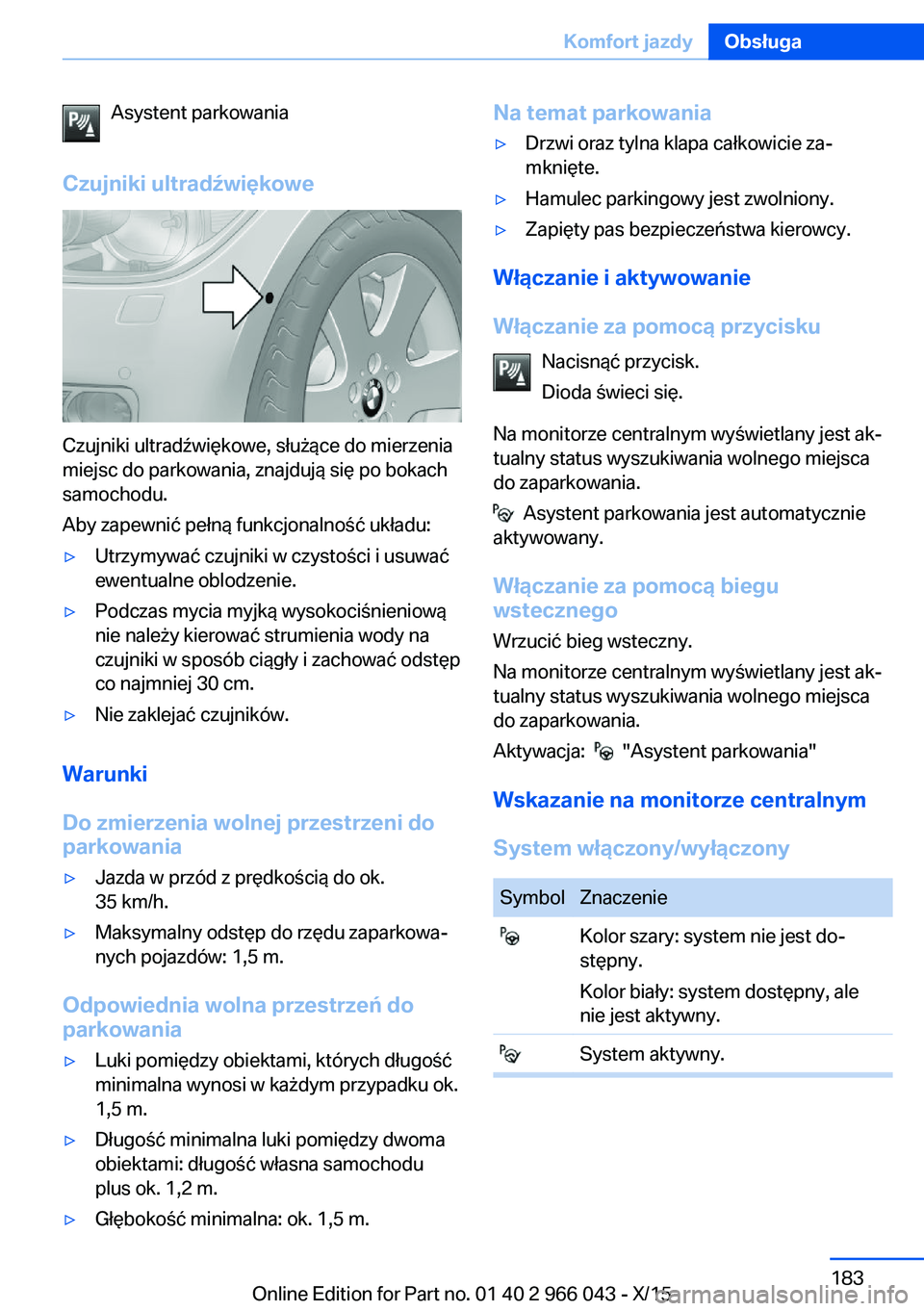

Asystent parkowania
Czujniki ultradźwiękowe
Czujniki ultradźwiękowe, służące do mierzenia
miejsc do parkowania, znajdują się po bokach
samochodu.
Aby zapewnić pełną funkcjonalność układu:
▷Utrzymywać czujniki w czystości i usuwać
ewentualne oblodzenie.▷Podczas mycia myjką wysokociśnieniową
nie należy kierować strumienia wody na
czujniki w sposób ciągły i zachować odstęp
co najmniej 30 cm.▷Nie zaklejać czujników.
Warunki
Do zmierzenia wolnej przestrzeni do
parkowania
▷Jazda w przód z prędkością do ok.
35 km/h.▷Maksymalny odstęp do rzędu zaparkowa‐
nych pojazdów: 1,5 m.
Odpowiednia wolna przestrzeń do
parkowania
▷Luki pomiędzy obiektami, których długość
minimalna wynosi w każdym przypadku ok.
1,5 m.▷Długość minimalna luki pomiędzy dwoma
obiektami: długość własna samochodu
plus ok. 1,2 m.▷Głębokość minimalna: ok. 1,5 m.Na temat parkowania▷Drzwi oraz tylna klapa całkowicie za‐
mknięte.▷Hamulec parkingowy jest zwolniony.▷Zapięty pas bezpieczeństwa kierowcy.
Włączanie i aktywowanie
Włączanie za pomocą przycisku Nacisnąć przycisk.
Dioda świeci się.
Na monitorze centralnym wyświetlany jest ak‐
tualny status wyszukiwania wolnego miejsca
do zaparkowania.
Asystent parkowania jest automatycznie
aktywowany.
Włączanie za pomocą biegu
wstecznego
Wrzucić bieg wsteczny.
Na monitorze centralnym wyświetlany jest ak‐
tualny status wyszukiwania wolnego miejsca
do zaparkowania.
Aktywacja:
"Asystent parkowania"
Wskazanie na monitorze centralnym
System włączony/wyłączony
SymbolZnaczenie Kolor szary: system nie jest do‐
stępny.
Kolor biały: system dostępny, ale
nie jest aktywny. System aktywny.Seite 183Komfort jazdyObsługa183
Online Edition for Part no. 01 40 2 966 043 - X/15

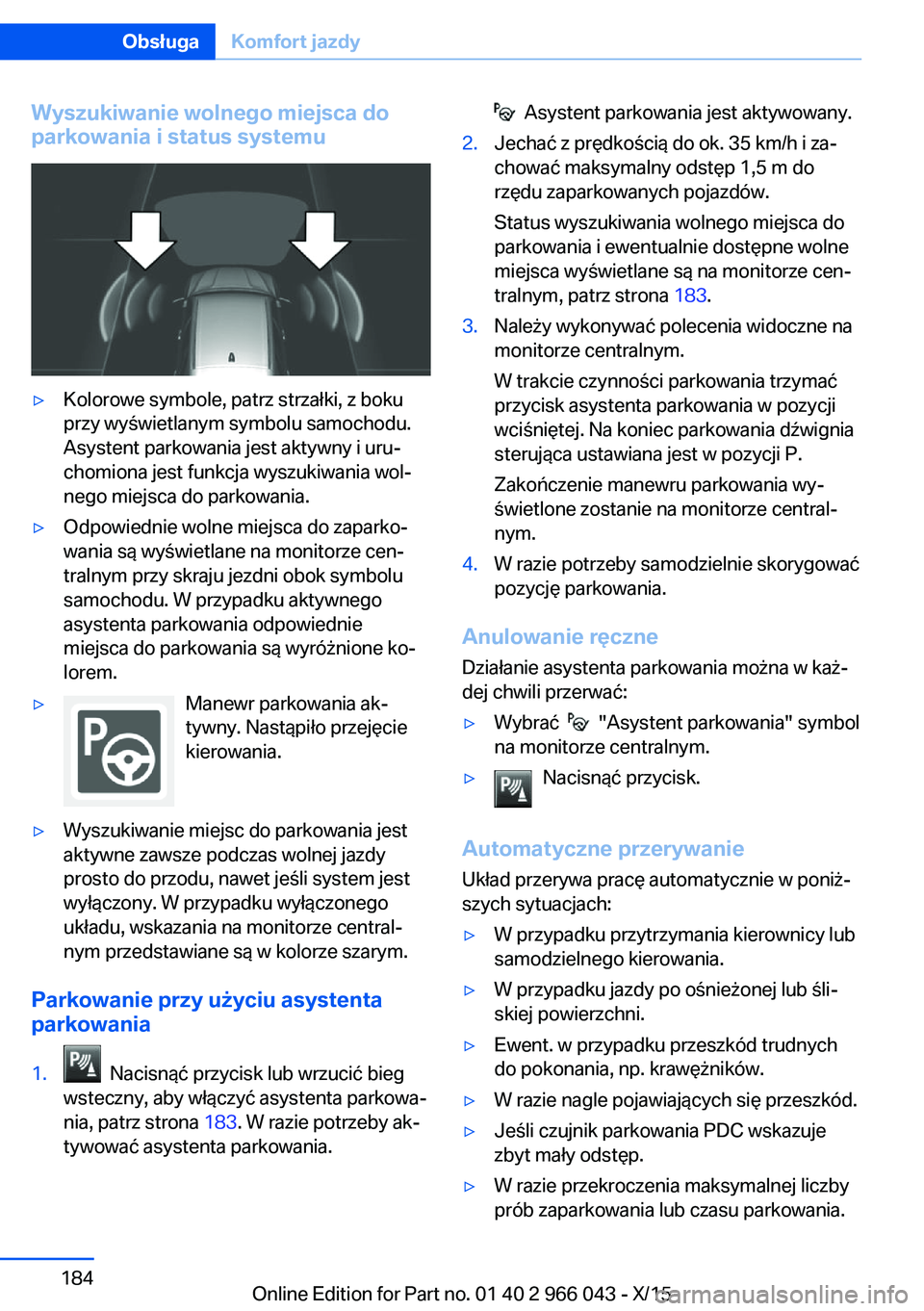

Wyszukiwanie wolnego miejsca do
parkowania i status systemu▷Kolorowe symbole, patrz strzałki, z boku
przy wyświetlanym symbolu samochodu.
Asystent parkowania jest aktywny i uru‐
chomiona jest funkcja wyszukiwania wol‐
nego miejsca do parkowania.▷Odpowiednie wolne miejsca do zaparko‐
wania są wyświetlane na monitorze cen‐
tralnym przy skraju jezdni obok symbolu
samochodu. W przypadku aktywnego
asystenta parkowania odpowiednie
miejsca do parkowania są wyróżnione ko‐
lorem.▷Manewr parkowania ak‐
tywny. Nastąpiło przejęcie
kierowania.▷Wyszukiwanie miejsc do parkowania jest
aktywne zawsze podczas wolnej jazdy
prosto do przodu, nawet jeśli system jest
wyłączony. W przypadku wyłączonego
układu, wskazania na monitorze central‐
nym przedstawiane są w kolorze szarym.
Parkowanie przy użyciu asystenta
parkowania
1. Nacisnąć przycisk lub wrzucić bieg
wsteczny, aby włączyć asystenta parkowa‐
nia, patrz strona 183. W razie potrzeby ak‐
tywować asystenta parkowania. Asystent parkowania jest aktywowany.2.Jechać z prędkością do ok. 35 km/h i za‐
chować maksymalny odstęp 1,5 m do
rzędu zaparkowanych pojazdów.
Status wyszukiwania wolnego miejsca do
parkowania i ewentualnie dostępne wolne
miejsca wyświetlane są na monitorze cen‐
tralnym, patrz strona 183.3.Należy wykonywać polecenia widoczne na
monitorze centralnym.
W trakcie czynności parkowania trzymać
przycisk asystenta parkowania w pozycji
wciśniętej. Na koniec parkowania dźwignia
sterująca ustawiana jest w pozycji P.
Zakończenie manewru parkowania wy‐
świetlone zostanie na monitorze central‐
nym.4.W razie potrzeby samodzielnie skorygować
pozycję parkowania.
Anulowanie ręczne
Działanie asystenta parkowania można w każ‐
dej chwili przerwać:
▷Wybrać "Asystent parkowania" symbol
na monitorze centralnym.▷Nacisnąć przycisk.
Automatyczne przerywanie
Układ przerywa pracę automatycznie w poniż‐
szych sytuacjach:
▷W przypadku przytrzymania kierownicy lub
samodzielnego kierowania.▷W przypadku jazdy po ośnieżonej lub śli‐
skiej powierzchni.▷Ewent. w przypadku przeszkód trudnych
do pokonania, np. krawężników.▷W razie nagle pojawiających się przeszkód.▷Jeśli czujnik parkowania PDC wskazuje
zbyt mały odstęp.▷W razie przekroczenia maksymalnej liczby
prób zaparkowania lub czasu parkowania.Seite 184ObsługaKomfort jazdy184
Online Edition for Part no. 01 40 2 966 043 - X/15
