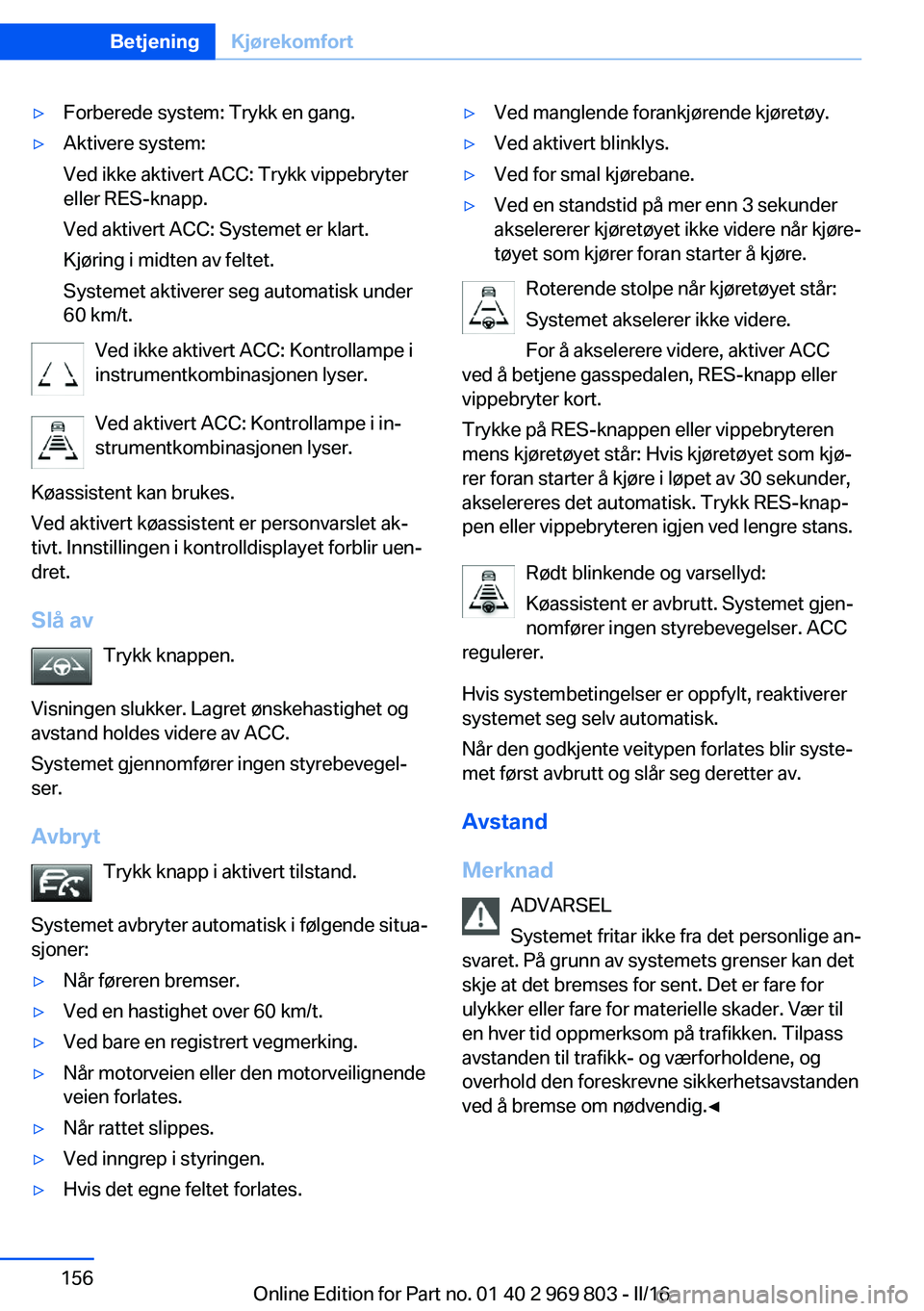

▷Forberede system: Trykk en gang.▷Aktivere system:
Ved ikke aktivert ACC: Trykk vippebryter
eller RES-knapp.
Ved aktivert ACC: Systemet er klart.
Kjøring i midten av feltet.
Systemet aktiverer seg automatisk under
60 km/t.
Ved ikke aktivert ACC: Kontrollampe i
instrumentkombinasjonen lyser.
Ved aktivert ACC: Kontrollampe i in‐
strumentkombinasjonen lyser.
Køassistent kan brukes.
Ved aktivert køassistent er personvarslet ak‐
tivt. Innstillingen i kontrolldisplayet forblir uen‐
dret.
Slå av Trykk knappen.
Visningen slukker. Lagret ønskehastighet og
avstand holdes videre av ACC.
Systemet gjennomfører ingen styrebevegel‐
ser.
Avbryt Trykk knapp i aktivert tilstand.
Systemet avbryter automatisk i følgende situa‐
sjoner:
▷Når føreren bremser.▷Ved en hastighet over 60 km/t.▷Ved bare en registrert vegmerking.▷Når motorveien eller den motorveilignende
veien forlates.▷Når rattet slippes.▷Ved inngrep i styringen.▷Hvis det egne feltet forlates.▷Ved manglende forankjørende kjøretøy.▷Ved aktivert blinklys.▷Ved for smal kjørebane.▷Ved en standstid på mer enn 3 sekunder
akselererer kjøretøyet ikke videre når kjøre‐
tøyet som kjører foran starter å kjøre.
Roterende stolpe når kjøretøyet står:
Systemet akselerer ikke videre.
For å akselerere videre, aktiver ACC
ved å betjene gasspedalen, RES-knapp eller
vippebryter kort.
Trykke på RES-knappen eller vippebryteren
mens kjøretøyet står: Hvis kjøretøyet som kjø‐
rer foran starter å kjøre i løpet av 30 sekunder,
akselereres det automatisk. Trykk RES-knap‐
pen eller vippebryteren igjen ved lengre stans.
Rødt blinkende og varsellyd:
Køassistent er avbrutt. Systemet gjen‐
nomfører ingen styrebevegelser. ACC
regulerer.
Hvis systembetingelser er oppfylt, reaktiverer
systemet seg selv automatisk.
Når den godkjente veitypen forlates blir syste‐
met først avbrutt og slår seg deretter av.
Avstand
Merknad ADVARSEL
Systemet fritar ikke fra det personlige an‐
svaret. På grunn av systemets grenser kan det
skje at det bremses for sent. Det er fare for
ulykker eller fare for materielle skader. Vær til
en hver tid oppmerksom på trafikken. Tilpass
avstanden til trafikk- og værforholdene, og
overhold den foreskrevne sikkerhetsavstanden
ved å bremse om nødvendig.◀
Seite 156BetjeningKjørekomfort156
Online Edition for Part no. 01 40 2 969 803 - II/16

Stille inn avstandKnappen må trykkes så ofte til den øn‐
skede avstanden er stilt inn.
Kjøretøyavstand Valgt avstand til forankjørende kjøretøy vises.AvstandsindikatorAvstand 1Avstand 2Avstand 3
Er stilt inn etter at systemet blir slått
på. Tilsvarer ca. den halve verdien av
km/t-visningen i meter.Avstand 4
Visninger i instrumentkombinasjonen
SymbolBeskrivelseKøassistent og avstandsregulering
klar.Køassistent klar. Avstandsregulerin‐
gen regulerer i avstanden som er
stilt inn.Køassistent aktivert. Systemet re‐
gulerer hastigheten og hjelper med
å holde feltet.SymbolBeskrivelseRoterende stolpe under kjøring: Ha‐
stigheten blir ved 60 km/t ikke len‐
ger økt av køassistenten.
Ved økning av hastigheten ved å
betjene gasspedalen, trykke RES-
knappen eller vippebryteren, utfører
systemet ingen flere styrebevegel‐
ser.Rødt blinkende og varsellys: Køas‐
sistent er avbrutt. Systemet gjen‐
nomfører ingen styrebevegelser.
ACC regulerer.
Visninger i Head-Up-displayet
Enkelte informasjoner fra det aktive systemet
kan også vises i Head-Up-displayet.
Grensene til systemet
Merknad ADVARSEL
Det er ikke sikkert at systemet reagerer
pga. feil grenser i systemet. Det er fare for
ulykker eller fare for materielle skader. Over‐
hold informasjon om grensene til systemet og
grip evt. inn aktivt.◀
Smale kjørebaner
Ved kjøring i smale kjørebaner kan systemet
ikke brukes aktivt eller hensiktsmessig.
Ikke bruk systemet i følgende situasjoner:
▷Ved anleggsområder.▷Når utrykningspassasjer opprettes.
Vær Ved ugunstige vær- og lysforhold, f.eks. ved
regn, snø, sludd, tåke eller motlys, kan det føre
til dårlige registrering av kjøretøy og midlerti‐
dige avbrudd for allerede registrerte kjøretøy.
Kjør oppmerksomt og reager eventuelt selv på
Seite 157KjørekomfortBetjening157
Online Edition for Part no. 01 40 2 969 803 - II/16

Visninger i instrumentkombinasjonen
Kontrollampe Avhengig av utførelse viser kontrollam‐
pen i instrumentkombinasjonen om sy‐
stemet er slått på.
Ønsket hastighet og lagret hastighet▷Grønn markering lyser: Sy‐
stemet er aktivt, markerin‐
gen viser ønsket hastighet.▷Markering lyser oransje: Sy‐
stemet er avbrutt, markerin‐
gen viser lagret hastighet.▷Markering lyser ikke: Systemet er slått av.
Med instrumentdisplay: Parallelt med
markeringen av ønsket hastighet vises
symbolet i hastighetsmåleren.
Kort statusvisning Valgt, ønsket hastighet.
Hvis ingen hastighet vises, er eventuelt ikke
alle betingelser som er nødvendige for drift
oppfylt i øyeblikket.
Visninger i Head-Up-displayet
Enkelte informasjoner fra det aktive systemet kan også vises i Head-Up-displayet.
Grensene til systemet
Motoreffekt
Ønskehastigheten holdes også i nedoverbak‐
ker, men kan underskrides i stigninger hvis
motoreffekten ikke er tilstrekkelig.
Park Distance Control PDC
Prinsipp
PDC hjelper ved parkering. Langsom tilnær‐ ming til et objekt bak, eller ved utførelse med
PDC foran også foran kjøretøyet varsles med:▷Varsellyder.▷Optisk indikering.
Generelt
Ultralydsensorer i støtfangerne brukes til må‐
ling.
Rekkevidden er avhengig av hinder og omgi‐
velsesbetingelser ca. 2 m.
Akustisk varsel gir først under følgende om‐
stendigheter:
▷Ved sensorene foran og de to hjørnesen‐
sorene bak ved ca. 60 cm.▷Ved de midtre sensorene bak ved
ca. 1,50 m.▷Ved fare for kollisjon.
Merknader
ADVARSEL
Systemet fritar ikke fra det personlige an‐
svaret for å bedømme trafikksituasjonen rett.
På grunn av systemgrenser kan systemet ikke
selv reagere tilstrekkelig i alle trafikksituasjo‐
ner. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
ADVARSEL
På grunn av høy hastighet ved aktivert
PDC kan fysiske omstendigheter sørge for en
forsinket advarsel. Det er fare for personskader
eller fare for materielle skader. Unngå fort til‐
nærming til et objekt. Unngå fort kjørestart
mens PDC ikke er aktiv enda.◀
Seite 160BetjeningKjørekomfort160
Online Edition for Part no. 01 40 2 969 803 - II/16

▷Ved ujevnheter i bakken, f. eks fartshum‐
per.▷I store, rektangulære bygninger med glatte
vegger, f. eks parkeringskjellere.▷I vaskeanlegg og vaskegater.▷På grunn av mye eksos.▷Ved skråstilte deksler på tilhengerfester.▷På grunn av andre ultralydkilder, f. eks feie‐
maskiner, dampvaskere eller neonlysrør.
For å redusere feilvarslinger, kan automatisk
innkobling av PDC når det oppdages hindrin‐
ger evt. kobles ut, f.eks. i vaskegater.
Funksjonsfeil
En Check-Control-melding vises.
På kontrolldisplayet vises registreringsområdet
til sensorene skravert.
PDC har sviktet. Få systemet kontrollert.
Surround View
Prinsipp
Surround View inneholder forskjellige kame‐
raassistansesystemer, som hjelper ved parke‐
ring, rangering og uoversiktlige utkjørsler og
veikryss.
▷Ryggekamera, se side 163.▷Top View, se side 166.▷Side View, se side 168.
Ryggekamera
Prinsipp
Ryggekameraet hjelper ved baklengs parke‐
ring og rygging. Til dette vises området bak
kjøretøyet i kontrolldisplayet.
Merknad
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Oversikt
Knapp i kjøretøyet
Parkeringsassistentknapp
Kamera
Kameraobjektivet befinner seg i gripelisten til
bakluken. Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiv, se side 266.
Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Seite 163KjørekomfortBetjening163
Online Edition for Part no. 01 40 2 969 803 - II/16

Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Manuell inn-/utkobling Trykk på parkeringsassistentknappen.▷På: LED lyser.▷Av: LED slukker.
På kontrolldisplayet vises PDC.
Hvis reversgiret er valgt når parkeringsassi‐
stentknappen trykkes, vises bildet fra ryggeka‐
meraet.
Skifte visning med iDrive
Ved aktivert PDC eller aktivert Top View:
"Ryggekamera"
Bildet til ryggekameraet vises.
Visning i kontrolldisplayet
Funksjonsforutsetning
▷Ryggekamera er slått på.▷Bakluken er lukket helt.▷Holde registreringsområdet til kameraet
fritt. Utstikkende last eller bæresystemer
og hengere som ikke er koblet til tilhenger‐
kontakten, kan føre til feilfunksjon.
Aktivere assistansefunksjoner
Flere assistansefunksjoner kan være aktiv
samtidig.
Zoomfunksjonen for tilhengerdrift kan bare ak‐
tiveres alene.
▷Parkeringshjelpelinjer
"Hjelpelinjer for parkering"
Kjørefelt- og snuradiuslinjer vises.
▷Hindermarkering
"Hindermarkering"
Markeringer med romvirkning vises.▷Tilhengerfeste
"Zoom tilhengerfeste"
Zoom på tilhengerfestet vises.
Kjørefeltlinjer
Kjørefeltlinjer kan vises i bildet fra ryggekame‐
raet.
Kjørefeltlinjene hjelper å vurdere det nødven‐
dige plassbehovet ved parkering og rangering
på jevn kjørebane.
Kjørefeltlinjene er avhengig av den aktuelle
styrevinkelen og blir kontinuerlig tilpasset ratt‐
bevegelser.
Snuradiuslinjer
Snuradiuslinjene kan bare vises sammen med
kjørefeltlinjer i bildet fra ryggekameraet.
Snuradiuslinjene viser forløpet til den minste
mulige snuradiusen på jevn kjørebane.
Fra et visst rattutslag vises bare en snuradius‐
linje.
Seite 164BetjeningKjørekomfort164
Online Edition for Part no. 01 40 2 969 803 - II/16

Grensene til systemet
Registrering av objekter Veldig lave hinder og objekter som ligger
høyere og stikker ut, f.eks. utspring fra vegger, kan ikke registreres av systemet.
Assistansefunksjoner tar også hensyn til data
fra PDC.
Følg merknadene i kapittel PDC.
Objektene som vises i kontrolldisplayet er mu‐
ligens nærmere enn de ser ut til. Vurder ikke
avstanden til objektene på displayet.
Top View
Prinsipp
Top View hjelper ved parkering og rangering.
Til dette vises området rundt kjøretøyet i kon‐
trolldisplayet.
Generelt To kamera som er integrert i de utvendige
speilene, ryggekameraet og et kamera foran på
kjøretøyet brukes til registrering.
Rekkevidden på siden, foran og bak er maks.
ca. 2 m.
Hinder innenfor denne rekkevidden vises der‐
med tidlig på kontrolldisplayet.
Merknad ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀Oversikt
Knapp i kjøretøyet
Parkeringsassistentknapp
Kameraer
Kamera foran
Objektivene til Top View-kameraene befinner
seg nede i husene til de utvendige speilene.
Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiver, se side 266.
Seite 166BetjeningKjørekomfort166
Online Edition for Part no. 01 40 2 969 803 - II/16

FunksjonsforutsetningerI følgende situasjoner kan Top View bare bru‐
kes begrenset:▷Med åpen dør.▷Med åpen bakluke.▷Med de utvendige speilene felt inn.▷Ved dårlige lysforhold.
Kameraområdet som ikke er tilgjengelig vise
skravert.
Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Bildet til ryggekameraet vises. For å skifte til
Top View:
"Ryggekamera"
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Manuell inn-/utkobling Trykk på parkeringsassistentknappen.
▷På: LED lyser.▷Av: LED slukker.
Top View vises.
Hvis reversgiret er valgt når parkeringsassi‐
stentknappen trykkes, vises bildet fra ryggeka‐
meraet.
Indikator
Visning i kontrolldisplayet
Omgivelsene rundt kjøretøyet kan vises på
kontrolldisplayet.
Visningen vises så snart Top View aktiveres.
Hvis bildet til ryggekameraet vises er omkob‐
ling til Top View mulig:
"Ryggekamera"
Lysstyrke Med Top View slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Med Top View slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Vis snuradius- og kjørefeltlinje
▷Den statiske, røde snuradiuslinjen viser
plassbehovet til siden ved full styrevinkel.▷Den variable, grønne kjørefeltlinjen hjelper i
tillegg med å vurdere plassbehovet til si‐
den.
Kjørefeltlinjen er avhengig av valgt gir og
aktuell styrevinkel. Kjørefeltlinjen blir konti‐
nuerlig tilpasset rattbevegelsene.
"Hjelpelinjer for parkering"
Snuradius- og kjørefeltlinjer vises.
Grensene til systemet
Ved defekt kamera vises en Check-Control-
melding.
Seite 167KjørekomfortBetjening167
Online Edition for Part no. 01 40 2 969 803 - II/16

Side ViewPrinsipp
Sive View gir ved uoversiktlige utkjørsler og
veikryss et tidligere blikk på Kryssende trafikk.
Trafikanter som er skjult av hinder på siden blir
først oppdaget sent fra førersetet. For å for‐
bedre sikten registrere et kamera foran og bak
på kjøretøyet trafikken på siden.
I den øvre skjermkanten vises hvilket kamera
som er aktivt.
Merknader Bildene til kameraene vises, avhengig av valgt
gir, på kontrolldisplayet.
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Oversikt
Knapp i kjøretøyet
Side View
Kameraer
Kamera foran
Kamera bak
To kamera brukes til registrering.
Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiver, se side 266.
Seite 168BetjeningKjørekomfort168
Online Edition for Part no. 01 40 2 969 803 - II/16
