Objekter med en menneskelignende form og
tilstrekkelig varmestråling registreres.
I tillegg registrerer systemet også dyr fra en
viss størrelse, f.eks. rådyr.
Visning i kontrolldisplayet ved aktivert varme‐
bilde:▷Person som er registrert av systemet: Ly‐
segul.▷Dyr som er registrert av systemet: Mørke‐
gul.
Rekkevidden til objektregistreringen, ved gode
omgivelsesforhold:
▷Personregistrering: Til ca. 100 m▷Registrering av store dyr: Til ca. 150 m▷Registrering av mellomstore dyr: Til ca.
70 m
Miljøpåvirkninger kan begrense tilgjengelighe‐
ten til objektregistreringen.
Hvis kjøretøysystemene registrere at kjøre‐
tøyet befinner seg i et tettsted, blir dyrregistre‐
ringen slått av midlertidig.
Merknader ADVARSEL
Systemet fritar ikke fra det personlige an‐
svaret for å bedømme sikkerheten og trafikksi‐
tuasjonen rett. Fare for ulykker. Tilpass kjøre‐
måten til trafikkforholdene. Følg med trafikken
og grip inn aktivt i situasjoner som krever det.◀
Oversikt
Knapper i kjøretøyet
Intelligent Safety-knapp
Slå varmebilde på/av
Kamera
Kameraet blir automatisk oppvarmet ved lave
utetemperaturer.
Ved rengjøring av lyskasterne blir kamerao‐
bjektivet rengjort automatisk.
Slå på/av
Slå på automatisk
Systemet blir i mørket automatisk aktivt hver
gang kjøring startes.
Manuell inn-/utkobling Trykk knappen kort:
▷Menyen til Intelligent Safety-sy‐
stemet vises. Systemene blir slått
av enkeltvis, avhengig av individu‐
elle innstillinger.▷LED lyser oransje eller slukker, avhengig av
individuell innstilling.Seite 129SikkerhetBetjening129
Online Edition for Part no. 01 40 2 969 803 - II/16

Innstillinger kan foretas. De individuelle Innstil‐
lingene blir lagret for profilen som brukes for ti‐
den.
Trykk knappen igjen:▷Alle Intelligent Safety-systemer
blir slått på.▷LED-en lyser grønn.
Trykk knappen lenge:
▷Alle Intelligent Safety-systemer
blir slått av.▷LED-en slukker.
Slå i tillegg på varmebilde
I tillegg kan varmebildet fra Night Vision-kame‐
raet vises på kontrolldisplayet. Denne funksjo‐
nen har ingen innflytelse på objektregistrerin‐
gen.
Trykk knappen.
Bildet fra kameraet vises på kontrolldisplayet.
Innstillinger med iDrive
Ved aktivert varmebilde:
1.Trykk kontrolleren.2.Velg lysstyrke eller kontrast.▷ Velg symbol.▷ Velg symbol.3.Vri kontrolleren til ønsket innstilling er
nådd.4.Trykk kontrolleren.
Indikator
Varsel ved truede personer eller dyr
Hvis en kollisjon med en registrert person eller
et registrert dyr truer, vises et varselsymbol i
instrumentkombinasjonen og i Head-Up-di‐
splayet.
Selv om form og varmeutstråling blir evaluert
kan feilvarsler ikke utelukkes.
Varselområde foran kjøretøyet
Varselområdet for personvarslet består av to
deler:
▷Sentralt område, pil 1, direkte foran kjøre‐
tøyet.▷Utvidet område, pil 2, høyre og venstre.
Ved dyrvarslet skilles det ikke mellom det sen‐
trale og det utvidede området.
Hele området følger kjøretøyets retning tilsva‐
rende styrevinkelen og forandrer seg med kjø‐
rehastigheten. Ved økende hastighet blir om‐
rådet f.eks. lengre og bredere.
Symboler
SymbolBetydningForvarsel: Personvarsling.Forvarsel: Dyrevarsling.Akuttvarsel: Personvarsling
i kombi-instrumentet.Akuttvarsel: Personvarsling
i kombi-instrumentet.Akuttvarsel: Dyrevarsling i
kombi-instrumentet.Seite 130BetjeningSikkerhet130
Online Edition for Part no. 01 40 2 969 803 - II/16

SymbolBetydningAkuttvarsel: Dyrevarsling i
kombi-instrumentet.Symbolet lyser
gult.Forvarsel.Symbolet lyser
rødt og et sig‐
nal høres.Akuttvarsel.
Det viste symbolet kan variere og viser veisi‐
den der personen eller dyret ble registrert.
Visning i Head-Up-displayet
Varslet vises samtidig i Head-Up-displayet og i
instrumentkombinasjonen.
Forvarsel Forvarsler for personer vises hvis en person
ble registrert i det sentrale området direkte
foran kjøretøyet, samt til venstre eller høyre i
det utvidede området.
Forvarsler for dyr vises hvis et dyr registreres
foran kjøretøyet.
Sjåføren må selv gripe inn ved forvarsel ved å
bremse eller vike unna.
Akuttvarsel
Akuttvarsel vises når en person eller et dyr re‐
gistreres i umiddelbar nærhet til kjøretøyet.
Sjåføren må selv straks gripe inn ved akuttvar‐
sel ved å bremse eller vike unna.
Dynamic Light Spot I tillegg til varslet blir registrerte objekter belyst
med en lysspot.
Dyr blir ikke belyst kontinuerlig, men bare lyst
opp kort.
Hvis Dynamic Light Spot belyser et objekt, er
kontrollampen for fjernlys slått på.
Dynamic Light Spot slår automatisk av så snart
objektet befinner seg i området til nærlyset.
Når nær-, fjern- eller del-fjernlyset lyser og ikke
noe objekt blir belyst av lysspoten, er Dynamic
Light Spot-lyskasteren i tillegg slått på som
ekstra detaljlys.
Oversikt
Lyskasteren befinner seg i den fremre støtfan‐
geren.
Hold lyskasteren ren og fri.
Forutsetninger
▷Lysbryter i stilling: ▷Nær-, fjern- eller del-fjernlys lyser.▷Ingen lyskilder eller belyste trafikanter i
varselområdet.▷Intelligent Safety-systemer: Personvarsel
er aktiv.
Aktivere/deaktivere
1."Innstillinger"2."Intelligent Safety"Seite 131SikkerhetBetjening131
Online Edition for Part no. 01 40 2 969 803 - II/16

Kamera
Kameraet befinner seg i området til det innven‐
dige speilet.
Hold frontruten ren og fri i området foran det
innvendige speilet.
Slå på/av
Slå på automatisk
Lane Departure Warning aktiverer seg igjen
automatisk etter start av kjøring, hvis funksjo‐
nen var slått på ved siste deaktivering av kjøre‐
beredskapen.
Manuell inn-/utkobling Trykk knappen kort:
▷Menyen til Intelligent Safety-sy‐
stemet vises. Systemene blir slått
av enkeltvis, avhengig av individu‐
elle innstillinger.▷LED lyser oransje eller slukker, avhengig av
individuell innstilling.
Innstillinger kan foretas. De individuelle Innstil‐
lingene blir lagret for profilen som brukes for ti‐
den.
Trykk knappen igjen:
▷Alle Intelligent Safety-systemer
blir slått på.▷LED-en lyser grønn.
Trykk knappen lenge:
▷Alle Intelligent Safety-systemer blir slått
av.▷LED-en slukker.
Visning i instrumentkombinasjonen
▷Linjer: Systemet er aktivert.▷Piler: Minst en oppmerking ble re‐
gistrert og varsler kan utløses.
Visning i instrumentdisplayet
▷Symbol oransje: Systemet er akti‐
vert.▷Symbol grønn: Minst en oppmer‐
king ble registrert og varsler kan
sendes.
Utgivelse av varslet
Hvis kjørefeltet forlates og registrert oppmer‐
king begynner rattet å vibrere.
Hvis blinklyset brukes før feltskifte, utgis ikke
noe varsel.
Avbryte varslet
Advarselen avbrytes i følgende situasjoner:
▷Automatisk etter ca. 3 sekunder.▷Ved retur til egen kjørebane.▷Ved sterk bremsing.▷Ved bruk av blinklys.
Grensene til systemet
Merknad ADVARSEL
Det er ikke sikkert at systemet reagerer
pga. feil grenser i systemet. Det er fare for
ulykker eller fare for materielle skader. Over‐
hold informasjon om grensene til systemet og
grip evt. inn aktivt.◀
Seite 133SikkerhetBetjening133
Online Edition for Part no. 01 40 2 969 803 - II/16

Aktivere DSCTrykk knappen.
DSC OFF og kontrollampe DSC OFF
slukker.
Kontroll- og varsellamper Ved deaktivert DSC vises DSC OFF i instru‐
mentkombinasjonen.
Kontrollampe lyser: DSC er deaktivert.
Dynamisk Traction Control
DTC
Prinsipp
DTC er en versjon av DSC som er optimalisert
til fremdrift.
Systemet gir under spesielle veiforhold, f. eks
snødekkede veier som ikke er brøytet eller løst
underlag, maksimal fremdrift ved innskrenket
kjørestabilitet.
DTC gir maksimalt veigrep når den er aktivert.
Kjørestabiliteten er begrenset ved akselerasjon
og kjøring i kurver.
Kjør derfor tilsvarende forsiktig.
I følgende unntakssituasjoner kan det være
hensiktsmessig å aktivere DSC kort:▷Kjøring i slaps eller på snødekkede veiba‐
ner som ikke er brøytet.▷Gynge fri eller oppstart fra dyp snø eller på
løst underlag.▷Kjøring med snøkjettinger.
Aktivere/deaktivere Dynamisk
Traction Control DTC
Aktivere DTC Trykk knappen.
I instrumentkombinasjonen vises TRACTION
og kontrollampen for DSC OFF lyser.
Deaktivere DTC Trykk knappen igjen.
TRACTION og kontrollampe DSC
OFF slukker.
Kontroll- og varsellamper
Ved aktivert DTC vises TRACTION i instru‐ mentkombinasjonen.
Kontrollampe lyser: Dynamisk Traction
Control DTC er aktivert.
xDrive
xDrive er firehjulsystemet til kjøretøyet ditt.
Samarbeidet mellom xDrive og DSC optimali‐
serer grep og kjøredynamikk. Firehjulsystemet
xDrive fordeler drivkreftene avhengig av kjøre‐
situasjon og veibaneegenskaper variabel mel‐
lom for- og bakaksel.
Visning i kontrolldisplayet
Vise xDrive visning1."Kjøretøyinformasjon"2."xDrive-status"3. "xDrive visning"
Følgende informasjoner vises:
▷Med navigasjonssystem: Kompassvisning i
kjøreretning▷Langsgående helling med grader- og pro‐
sentopplysning▷Tverrhelling med gradopplysning▷Grafisk illustrasjon til styrevinkelen
Vise fordelingen til drivmomentet
1."Kjøretøyinformasjon"2."xDrive-status"Seite 142BetjeningKjørestabilitet-reguleringssystemer142
Online Edition for Part no. 01 40 2 969 803 - II/16

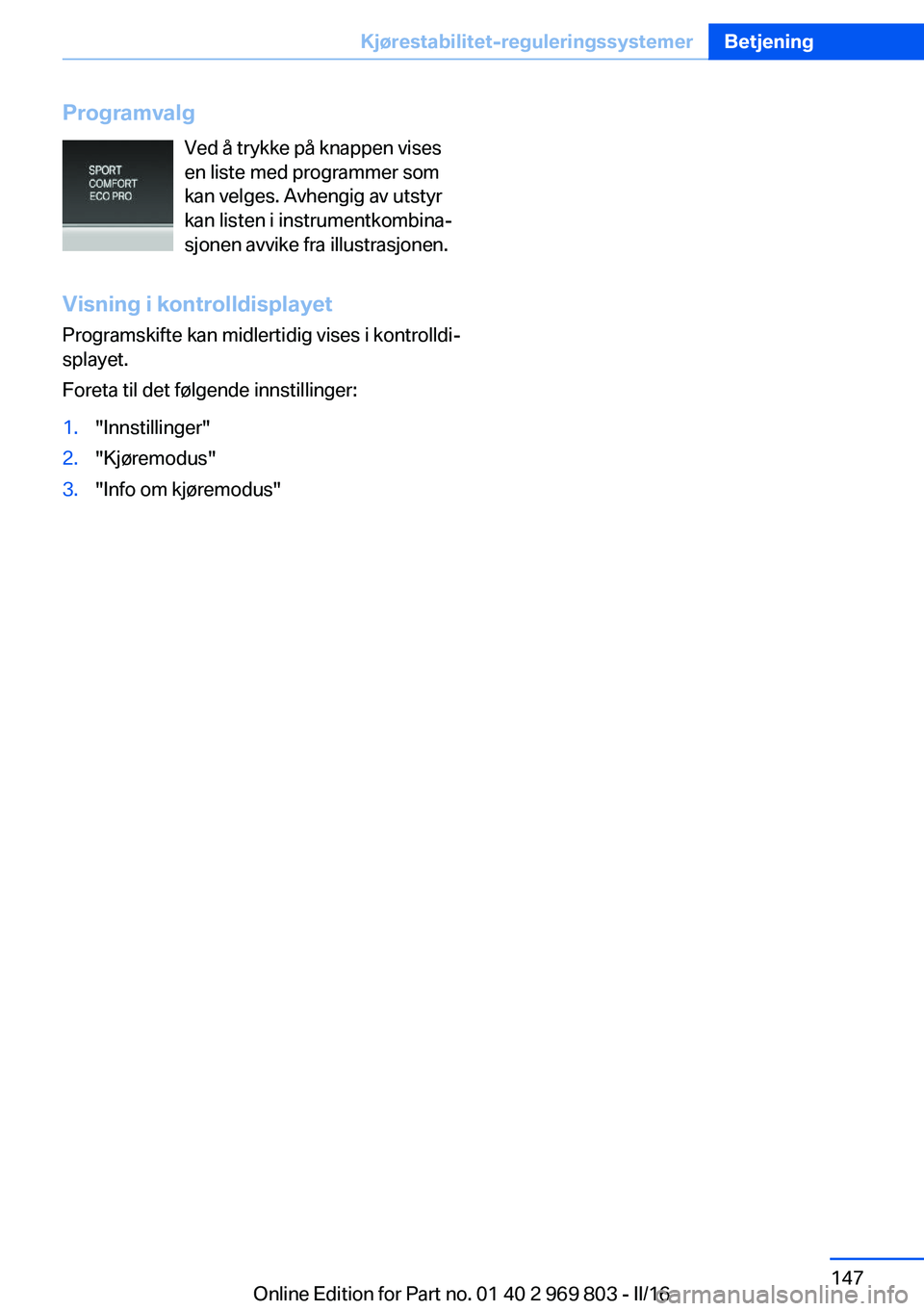

ProgramvalgVed å trykke på knappen vises
en liste med programmer som
kan velges. Avhengig av utstyr
kan listen i instrumentkombina‐
sjonen avvike fra illustrasjonen.
Visning i kontrolldisplayet
Programskifte kan midlertidig vises i kontrolldi‐
splayet.
Foreta til det følgende innstillinger:1."Innstillinger"2."Kjøremodus"3."Info om kjøremodus"Seite 147Kjørestabilitet-reguleringssystemerBetjening147
Online Edition for Part no. 01 40 2 969 803 - II/16

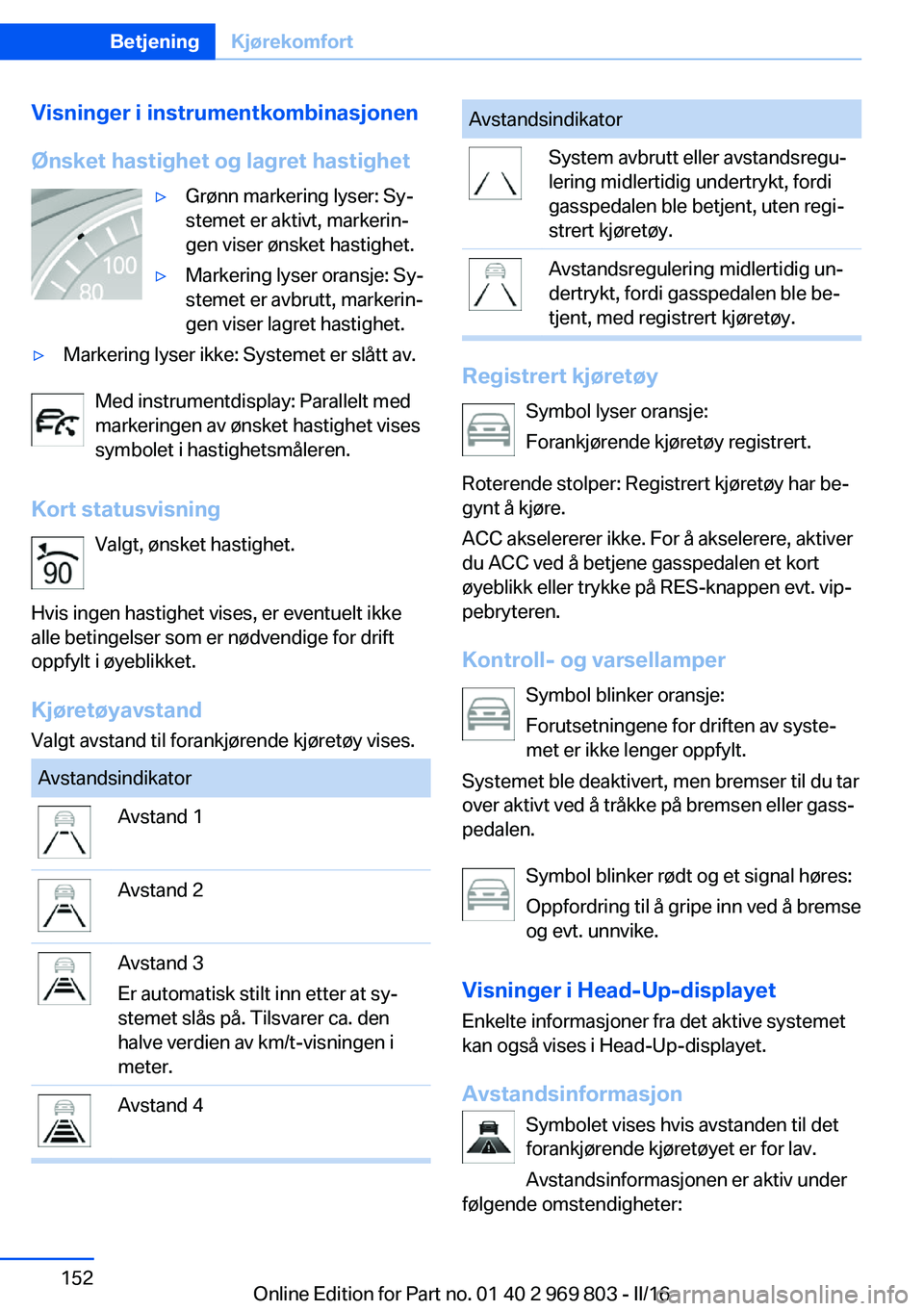

Visninger i instrumentkombinasjonen
Ønsket hastighet og lagret hastighet▷Grønn markering lyser: Sy‐
stemet er aktivt, markerin‐
gen viser ønsket hastighet.▷Markering lyser oransje: Sy‐
stemet er avbrutt, markerin‐
gen viser lagret hastighet.▷Markering lyser ikke: Systemet er slått av.
Med instrumentdisplay: Parallelt med
markeringen av ønsket hastighet vises
symbolet i hastighetsmåleren.
Kort statusvisning Valgt, ønsket hastighet.
Hvis ingen hastighet vises, er eventuelt ikke
alle betingelser som er nødvendige for drift
oppfylt i øyeblikket.
Kjøretøyavstand
Valgt avstand til forankjørende kjøretøy vises.
AvstandsindikatorAvstand 1Avstand 2Avstand 3
Er automatisk stilt inn etter at sy‐
stemet slås på. Tilsvarer ca. den
halve verdien av km/t-visningen i
meter.Avstand 4AvstandsindikatorSystem avbrutt eller avstandsregu‐
lering midlertidig undertrykt, fordi
gasspedalen ble betjent, uten regi‐
strert kjøretøy.Avstandsregulering midlertidig un‐
dertrykt, fordi gasspedalen ble be‐
tjent, med registrert kjøretøy.
Registrert kjøretøy
Symbol lyser oransje:
Forankjørende kjøretøy registrert.
Roterende stolper: Registrert kjøretøy har be‐
gynt å kjøre.
ACC akselererer ikke. For å akselerere, aktiver
du ACC ved å betjene gasspedalen et kort
øyeblikk eller trykke på RES-knappen evt. vip‐ pebryteren.
Kontroll- og varsellamper Symbol blinker oransje:
Forutsetningene for driften av syste‐
met er ikke lenger oppfylt.
Systemet ble deaktivert, men bremser til du tar
over aktivt ved å tråkke på bremsen eller gass‐
pedalen.
Symbol blinker rødt og et signal høres:
Oppfordring til å gripe inn ved å bremse og evt. unnvike.
Visninger i Head-Up-displayet
Enkelte informasjoner fra det aktive systemet kan også vises i Head-Up-displayet.
Avstandsinformasjon Symbolet vises hvis avstanden til det
forankjørende kjøretøyet er for lav.
Avstandsinformasjonen er aktiv under
følgende omstendigheter:
Seite 152BetjeningKjørekomfort152
Online Edition for Part no. 01 40 2 969 803 - II/16

▷Aktiv hastighetsregulering slått av.▷Velg visning i Head-Up-displayet, se
side 102.▷Avstand for lav.▷Hastighet over ca. 70 km/t.
Grensene til systemet
Registreringsområde
Registreringsevnen til systemet og den auto‐
matiske bremseevnen er begrenset.
F. eks kan tohjulinger ikke registreres.
Bremse
Systemet bremser ikke i følgende situasjoner:
▷Ved fotgjengere og andre langsomme trafi‐
kanter.▷Ved røde lys.▷Ved kryssende trafikk.▷Ved møtende trafikk.Utskjærende kjøretøy
Et forankjørende kjøretøy blir først registrert
når det befinner seg fullstendig i det egne fel‐
tet.
Ved plutselig utskjæring av et forankjørende
kjøretøy inn i det egne feltet, kan systemet un‐
der omstendigheter ikke opprette den valgte
avstanden igjen selvstendig. Dette gjelder
også for store hastighetsforskjeller til forankjø‐
rende kjøretøy, f.eks. ved rask tilnærming mot
en lastebil. Systemet krever ved sikkert regi‐
strert, forankjørende kjøretøy til inngripen ved
å bremse eller unnvike.
Kjøre i svinger
Hvis ønskehastigheten er for høy for en sving,
blir hastigheten i svingen redusert litt, men
svinger blir ikke registrert på forhånd. Kjør der‐
for inn i en sving med passende hastighet.
I trange svinger kan det på grunn av systemets
begrensede registreringsområde, skje at et
forankjørende kjøretøy ikke lenger registreres,
eller oppdages forsinket.
Seite 153KjørekomfortBetjening153
Online Edition for Part no. 01 40 2 969 803 - II/16
