2016 BMW 7 SERIES display

"Konfigurér INDIVIDUAL": Alt efter udstyring
kan Intelligent Safety-systemerne konfigureres
separat. De individuelle indstillinger aktiveres
og gemmes for den førerprofil, der anvendes
på det pågældende tidspunkt. Så snart en ind‐
stilling ændres i menuen, aktiveres alle indstil‐
lingerne i menuen.
Tryk flere gange på tasten. Der skiftes
mellem følgende indstillinger:
"ALL ON": Alle Intelligent Safety-systemer til‐
kobles. Grundindstillingerne aktiveres til un‐
derfunktionen.
"INDIVIDUAL": Intelligent Safety-systemerne
tilkobles i overensstemmelse med de individu‐
elle indstillinger.
Nogle Intelligent Safety-systemer kan ikke fra‐
kobles separat.
Hold knappen inde:
Alle Intelligent Safety-systemer fra‐
kobles.TastStatusTasten lyser grønt: Alle Intelligent
Safety-systemer tilkobles.Tasten lyser orange: Nogle Intelli‐
gent Safety-systemer er frakoblet.Tasten lyser ikke: Alle Intelligent Sa‐
fety-systemer er frakoblet.
Indstilling af advarselstidspunkt
Med iDrive:
1."Min bil"2."Bilindstillinger"3."Intelligent Safety"4."Frontkollisionsadvarsel"5.Vælg ønsket indstilling.
Det valgte tidspunkt lagres for den i øjeblikket
benyttede førerprofil.
Advarsel med bremsefunktion
Visning
Hvis der er fare for kollision med et registreret
køretøj, vises der et advarselssymbol i kom‐
biinstrumentet og på Head-Up-displayet.SymbolForanstaltningSymbolet lyser rødt: Forudgående
advarsel.
Brems og forøg afstanden.Symbolet blinker rødt, og der lyder
et signal: Akut advarsel.
Opfordring til at bremse og eventu‐
elt køre uden om forhindringer.
Forudgående advarsel
Der vises f.eks. en forvarsel, eksempelvis mod
en forventet kollisionsfare eller ved meget kort
afstand til en forankørende bil.
I tilfælde af forvarsel skal føreren selv gribe ind.
Akut advarsel med bremsefunktion
Der vises en akut advarsel ved umiddelbar ri‐
siko for kollisioner, når bilen kører med høj ha‐
stighed i forhold til det forankørende objekt.
I tilfælde af akut advarsel skal føreren selv
gribe ind. I tilfælde af kollisionsfare understøt‐
tes føreren ved evt. automatisk bremseindgri‐
ben.
En akut advarsel kan også udløses uden forud‐
gående forvarsel.
Bremseindgreb, City-bremsefunktionAdvarslen opfordrer til selv at gribe ind. Under
en advarsel udnyttes den maksmale bremse‐
kraft ved aktivering af bremsen. Forudsætnin‐
gen er en tilstrækkeligt hurtig og kraftig aktive‐
ring af bremsepedalen.
Desuden kan systemet ved fare for kollision
evt. understøtte via et automatisk bremseind‐
greb.
Seite 143SikkerhedBetjening143
Online Edition for Part no. 0140 2 966 465 - X/15

Kamera
Kameraet findes i området ved bakspejlet.
Hold forruden ren og fri i området foran bak‐
spejlet.
Tænding/slukning
Automatisk tilkobling
Systemet aktiveres automatisk efter hver kør‐
selsstart.
Manuel aktivering/deaktivering Tryk på tasten:
Menuen til Intelligent Safety-syste‐
merne vises.
Hvis alle Intelligent Safety-systemer var fra‐
koblet, aktiveres nu alle systemer.
"Konfigurér INDIVIDUAL": Alt efter udstyring
kan Intelligent Safety-systemerne konfigureres
separat. De individuelle indstillinger aktiveres
og gemmes for den førerprofil, der anvendes
på det pågældende tidspunkt. Så snart en ind‐
stilling ændres i menuen, aktiveres alle indstil‐
lingerne i menuen.
Tryk flere gange på tasten. Der skiftesmellem følgende indstillinger:
"ALL ON": Alle Intelligent Safety-systemer til‐
kobles. Grundindstillingerne aktiveres til un‐
derfunktionen.
"INDIVIDUAL": Intelligent Safety-systemerne
tilkobles i overensstemmelse med de individu‐
elle indstillinger.
Nogle Intelligent Safety-systemer kan ikke fra‐
kobles separat.
Hold knappen inde:
Alle Intelligent Safety-systemer fra‐
kobles.TastStatusTasten lyser grønt: Alle Intelligent
Safety-systemer tilkobles.Tasten lyser orange: Nogle Intelli‐
gent Safety-systemer er frakoblet.Tasten lyser ikke: Alle Intelligent Sa‐
fety-systemer er frakoblet.
Advarsel med bremsefunktion
Visning
Hvis der er fare for kollision med en registreret
person, vises der et advarselssymbol på kom‐
biinstrumentet og på Head-Up-displayet.
Rødt symbol vises, og der lyder et sig‐
nal.
Grib selv ind straks ved at bremse eller und‐
vige.
Bremseindgreb Advarslen opfordrer til selv at gribe ind. Under
en advarsel udnyttes den maksmale bremse‐
kraft ved aktivering af bremsen. En forudsæt‐
ning for servovirkningen til bremsekraft er en
tilstrækkeligt hurtig og kraftig aktivering af
bremsepedalen.
Desuden kan systemet ved fare for kollision
understøtte via et bremseindgreb.
Ved lav hastighed kan bilen bremses helt til
stilstand.
Opbremsningen udføres kun, hvis den dynami‐
ske stabilitetskontrol DSC er aktiveret.
Seite 146BetjeningSikkerhed146
Online Edition for Part no. 0140 2 966 465 - X/15

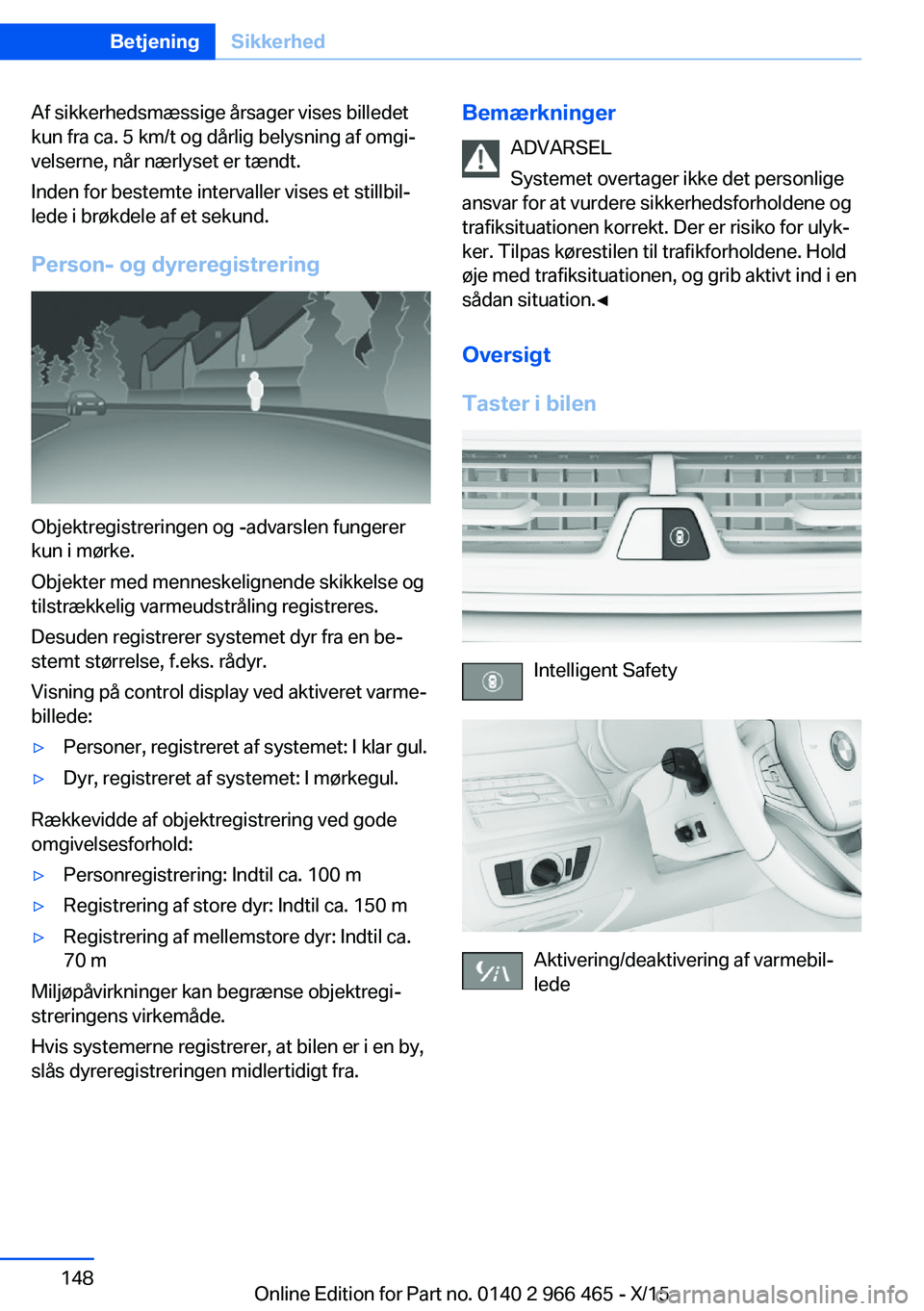

Af sikkerhedsmæssige årsager vises billedet
kun fra ca. 5 km/t og dårlig belysning af omgi‐
velserne, når nærlyset er tændt.
Inden for bestemte intervaller vises et stillbil‐
lede i brøkdele af et sekund.
Person- og dyreregistrering
Objektregistreringen og -advarslen fungerer
kun i mørke.
Objekter med menneskelignende skikkelse og
tilstrækkelig varmeudstråling registreres.
Desuden registrerer systemet dyr fra en be‐
stemt størrelse, f.eks. rådyr.
Visning på control display ved aktiveret varme‐
billede:
▷Personer, registreret af systemet: I klar gul.▷Dyr, registreret af systemet: I mørkegul.
Rækkevidde af objektregistrering ved gode
omgivelsesforhold:
▷Personregistrering: Indtil ca. 100 m▷Registrering af store dyr: Indtil ca. 150 m▷Registrering af mellemstore dyr: Indtil ca.
70 m
Miljøpåvirkninger kan begrænse objektregi‐
streringens virkemåde.
Hvis systemerne registrerer, at bilen er i en by,
slås dyreregistreringen midlertidigt fra.
Bemærkninger
ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere sikkerhedsforholdene og
trafiksituationen korrekt. Der er risiko for ulyk‐
ker. Tilpas kørestilen til trafikforholdene. Hold
øje med trafiksituationen, og grib aktivt ind i en
sådan situation.◀
Oversigt
Taster i bilen
Intelligent Safety
Aktivering/deaktivering af varmebil‐
lede
Seite 148BetjeningSikkerhed148
Online Edition for Part no. 0140 2 966 465 - X/15

Kamera
Ved lav udetemperatur opvarmes kameraet
automatisk.
Ved rengøring af forlygterne rengøres kame‐
raobjektivet også.
Tænding/slukning
Automatisk tilkobling
Systemet aktiveres automatisk i mørke efter
hver kørselsstart.
Yderligere aktivering af varmebillede
Derudover kan Night Vision-kameraets varme‐
billede vises på control display. Denne funktion
påvirker ikke objektregistreringen.
Tryk på tasten.
Kameraets billede vises på control display. Indstilling af varmebillede via iDrive
Ved tilkoblet varmebillede:
1.Vælg lysstyrke eller kontrast.▷ "Lysstyrke".▷ "Kontrast".2.Indstil den ønskede værdi.
Visning
Advarsel ved truede personer eller dyr
Hvis der er fare for kollision med en registreret
person eller et registreret dyr, vises der et ad‐
varselssymbol på kombiinstrumentet og på
Head-Up-displayet.
Selvom systemet analyserer form og varmeud‐
stråling, kan fejl ikke udelukkes.
Advarselsområde foran bilen
Advarselsområdet for personalarm består af to
dele:
▷Det centrale område, pil 1, lige foran bilen.▷Det udvidede område, pil 2, til højre og til
venstre.
Ved dyrealarm skelnes ikke mellem centralt og
udvidet område.
Det samlede område følger bilens retning sva‐
rende til styreudslaget, og det ændres i forhold
til bilens hastighed. Ved stigende hastighed
bliver området f.eks. længere og bredere.
Symboler
SymbolBetydningPersonalarm.Dyrealarm.Symbolet lyser
rødt.Foradvarsel: Grib selv ind
ved at bremse eller und‐
vige.Symbolet blinker
rødt, og der lyder
et signal.Akut advarsel: Grib selv
ind straks ved at bremse
eller undvige.Seite 149SikkerhedBetjening149
Online Edition for Part no. 0140 2 966 465 - X/15

Det viste symbol viser også den kørebaneside,
hvor personen eller dyret blev registreret.
Forudgående advarsel Forudgående advarsel for personer vises, hvis
der registreres en person i det centrale om‐
råde direkte foran bilen samt til venstre eller
højre i det udvidede område.
Forudgående advarsel for dyr vises, hvis der
registreres et dyr foran bilen.
I tilfælde af forvarsel skal føreren selv gribe ind.
Akut advarsel
Akut advarsel vises, hvis der registreres en
person eller et dyr i umiddelbar nærhed af bi‐
len.
I tilfælde af akut advarsel skal føreren selv
gribe ind.
Visning på Head Up-display
Advarslen vises samtidig på Head-Up-dis‐
playet og på kombiinstrumentet.
Dynamisk markeringslys
Derudover belyses registrerede objekter som
advarsel med det dynamiske markeringslys.
Objektet belyses, indtil det ikke mere befinder
sig i advarselsområdet.
Med det dynamiske markeringslys lyser kon‐
trollampen for fjernlys.
Det dynamiske markeringslys er en del af LED-
eller laserforlygterne.
Forudsætninger▷Lyskontakt i stilling: ▷Nær-, fjern, eller delfjernlyset lyser.▷Ingen lyskilder eller belyste trafikanter i ad‐
varselsområdet.
Aktivering/deaktivering
Med iDrive:
1."Min bil"2."Bilindstillinger"3."Intelligent Safety"4."Forhindringsbelysning"
Under advarslen:
Aktivér overhalingslyset for at deaktivere det
dynamiske markeringslys for den aktuelle ad‐
varsel.
Systemets begrænsninger
Grundlæggende grænser
Funktionen kan have begrænset tilgængelig‐
hed, eksempelvis i følgende situationer:
▷På stejle bakker eller i dale og i skarpe
sving.▷Ved snavset kamera eller beskadiget be‐
skyttelsesglas.▷Ved kraftig tåge, regn eller sne.▷Ved meget høje udetemperaturer.
Grænser for person- og
dyreregistrering
I nogle situationer kan det forekomme, at per‐
soner registreres som dyr eller dyr som perso‐
ner.
Små dyr registreres ikke af objektregistrerin‐
gen, heller ikke selvom de tydeligt kan ses på
billedet.
Indskrænket registrering, f.eks. ved følgende
omstændigheder:
▷Helt eller delvist tildækkede personer eller
dyr, især med tildækket hoved.Seite 150BetjeningSikkerhed150
Online Edition for Part no. 0140 2 966 465 - X/15

StatusvisningDen valgte ønskehastighed skjules ef‐
ter kort tid.
Hvis der ikke vises nogen hastighed, er de
nødvendige betingelser for anvendelsen ikke
opfyldt i øjeblikket.
Visninger på Head-Up-DisplayNogle oplysninger fra systemet kan også vises
på Head-Up-displayet.
Symbolet vises på Head Up-displayet,
når den indstillede ønskehastighed er
opnået.
Aktiv hastighedsregulering
med stop & go funktion, ACC
Princip Med dette system kan man vælge en ønsket
hastighed, som bilen selv opretholder ved
uhindret kørsel.
Inden for de fastlagte rammer tilpasser syste‐
met automatisk hastigheden i forhold til en for‐
ankørende bil, der kører langsommere.
Den afstand, som systemet opretholder til en
forankørende bil, kan varieres. Af sikkerheds‐
grunde er den holdte afstand hastighedsaf‐
hængig.
For at holde afstand reducerer systemet auto‐
matisk hastigheden, bremser eventuelt let og
accelererer igen, hvis den forankørende bil be‐
gynder at køre hurtigere.
Hvis den forankørende bil bremser helt ned og
i løbet af kort tid igen kører, kan systemet in‐
den for de givne rammer følge dette. Deres
egen bil bremser automatisk ned og accelere‐
rer igen.
Kører den forankørende bil videre efter læn‐
gere tid, skal der trædes kortvarigt på gaspe‐
dalen eller trykkes på den pågældende tast, forat aktivere systemet. Bilen accelererer auto‐
matisk igen.
Så snart kørebanen er fri, accelereres der igen
til den ønskede hastighed.
Forankørende biler registreres af en radar‐
sensor og et kamera.
Generelt Afhængigt af den bilindstilling kan hastigheds‐
reguleringens karakteristika ændres i be‐
stemte områder.
Den ønskede hastighed holdes også ved kør‐
sel ned ad bakke, men kan blive underskredet på stigninger, hvis motorydelsen ikke er til‐
strækkelig.
I køretilstanden ECO PRO kan der på grund af
den forbrugsbesparende køremåde i mange si‐
tuationer forekomme en over- eller underskri‐
delse af den indstillede hastighed, f.eks. ved
fald eller stigninger.
Bemærkninger ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
På grund af systemgrænser kan systemet ikke
automatisk reagere hensigtsmæssigt i alle tra‐
fiksituationer. Der er risiko for ulykker. Tilpas
kørestilen til trafikforholdene. Hold øje med
trafiksituationen, og grib aktivt ind i en sådan
situation.◀
ADVARSEL
En ikke-sikret bil kan sætte i bevægelse
og rulle væk. Der er risiko for ulykker. Før De
forlader bilen, skal den sikres mod at sætte sig
i bevægelse.
For at sikre, at bilen ikke ruller væk, skal føl‐
gende overholdes:▷Aktivér håndbremsen.▷På stigninger eller ved fald skal forhjulene
drejes ind mod kantstenen.Seite 171FørerassistentsystemerBetjening171
Online Edition for Part no. 0140 2 966 465 - X/15

Kontrol- og advarselslamperSymbolBeskrivelseGrønt symbol:
Forankørende bil er registreret.
Systemet opretholder den ind‐
stillede afstand til en forank‐
ørende bil.Bilsymbolet blinker:
Forudsætningerne for syste‐
mets drift er ikke længere op‐
fyldt.
Systemet blev deaktiveret,
men bremser, indtil De aktivt
overtager med et tryk på brem‐
sen eller gaspedalen.Bilsymbolet og afstandsbjæl‐
ken blinker rødt, og der lyder et
signal:
Opfordring til at bremse og
eventuelt køre uden om forhin‐
dringer.
Visninger på Head-Up-Display
Nogle oplysninger fra systemet kan også vises
på Head-Up-displayet.
Symbolet vises på Head Up-displayet,
når den indstillede ønskehastighed er
opnået.
Afstandsoplysninger Symbolet vises, når afstanden til den
forankørende bil er for kort.
Afstandsoplysningerne er aktive i følgende si‐
tuationer:
▷Aktiv hastighedsregulering deaktiveret.▷Visning på Head-Up-display valgt, se
side 126.▷Afstand for kort.▷Hastighed over ca. 70 km/t.Systemets begrænsninger
Bemærk ADVARSEL
Systemets grænser kan medføre, at sy‐
stemet reagerer forkert eller slet ikke. Der er ri‐
siko for ulykker eller materiel skade. Vær op‐
mærksom på systemets grænser, og grib evt.
aktivt ind.◀
Hastighedsområde Det optimal anvendelsesområde er på godt
udbyggede veje.
Den minimalt indstillelige hastighed er 30 km/t. Den maksimale indstillelige hastighed er
210 km/t.
Systemet kan også aktiveres, når bilen holder
stille.
Ved anvendelse skal De være opmærksom på
maks. tilladte tophastighed.
Efter ændring til hastighedsregulering uden af‐
standsregulering kan der også vælges højere
ønskede hastigheder.
Registreringsområde
Systemets registreringsevne og den automati‐
ske bremseevne er begrænset.
F.eks. kan tohjulede køretøjer muligvis ikke re‐
gistreres.
Nedsættelse af hastighed Systemet decelererer ikke i følgende situatio‐
ner:
Seite 176BetjeningFørerassistentsystemer176
Online Edition for Part no. 0140 2 966 465 - X/15

Stødfanger bag
Hold stødfangeren i området med radarsenso‐
rerne ren og utildækket.
Kamera
Kameraet findes i området ved bakspejlet.
Hold forruden ren og fri i området foran bak‐
spejlet.
Forudsætninger for funktionen
▷Hastighed under 210 km/t.▷Tilstrækkelig vognbanebredde.▷Over 70 km/t: Vognbanebegrænsningen i
begge sider registreres.▷Under 70 km/t: Vognbanebegrænsningen i
begge sider eller et forankørende køretøj
registreres.▷Mindst én hånd på ratkransen.▷Tilstrækkelig kurveradius.▷Kørsel i midten af vognbanen.▷Blinklys ikke aktiveret.▷Kalibreringen af kameraet umiddelbart ef‐
ter udlevering af bilen er fuldført.Tænding/slukning
Start Tryk på tasten på rattet.
Ratsymbolet lyser gråt.
Systemet aktiveres automatisk , når alle funkti‐
onsforudsætninger er opfyldt, se side 180.
Ratsymbolet lyser grønt.
Systemet er aktivt.
Ved tilkoblet system er personalarmen med
City-bremsefunktion og sidekollisionsadvars‐
len aktiv. Indstillingen i control display forbliver
uændret.
Stop Tryk på tasten på rattet.
Visningen slukkes.
Systemet udfører ikke nogen styrebevægelse.
Automatisk afbrydelseSystemet afbryder automatisk i følgende situa‐
tioner:▷Ved en hastighed over 210 km/t.▷Hvis rattet slippes.▷Ved stærkt indgreb i styringen.▷Hvis egen vognbane forlades.▷Ved aktiveret blinklys.▷Ved for smal vognbane.▷Når der i et bestemt tidsrum ikke registre‐
res nogen sporbegrænsning, og der ikke
kører noget køretøj forude.
Ratsymbolet lyser gråt.
Systemet afbrydes og udfører ikke no‐
gen styrebevægelse.
Seite 180BetjeningFørerassistentsystemer180
Online Edition for Part no. 0140 2 966 465 - X/15
