2016 BMW 4 SERIES GRAN COUPE servis

Vznětový motorPOZOR
Již malá množství nevhodného paliva
nebo nevhodných aditiv do paliva mohou po‐
škodit palivový systém a motor. Hrozí nebez‐
pečí hmotných škod.
U dieselových motorů dbejte následujícího:▷Nečerpejte řepkový metylester RME.▷Nečerpejte bionaftu.▷Nečerpejte benzin.▷Žádná aditiva do nafty.
Po nevhodném natankování nestiskávejte tla‐
čítko start/stop. Spojte se s autorizovaným se‐
rvisem výrobce nebo jiným kvalifikovaným au‐
torizovaným servisem nebo odborným
servisem.◀
Kvalita nafty Motor je určen pro používání motorové nafty
DIN EN 590.
Seite 201PalivoMobilita201
Online Edition for Part no. 01 40 2 966 257 - X/15

Více informací o kolech a pneumatikách mů‐
žete zjistit v autorizovaném servisu výrobce
nebo v jiném kvalifikovaném autorizovaném
servisu nebo v odborném servisu.
Vzorek pneumatik
Letní pneumatiky Dodržujte hloubku vzorku pneumatik mini‐
málně 3 mm.
Při hloubce vzorku menší než 3 mm hrozí velké
nebezpečí aquaplaningu.
Zimní pneumatiky Dodržujte hloubku vzorku pneumatik mini‐
málně 4 mm.
Při hloubce vzorku menší než 4 mm je ome‐
zena vhodnost pro zimní provoz.
Minimální hloubka vzorku
Indikátory opotřebení jsou rozděleny po ob‐
vodu pneumatiky a mají zákonem předepsanou
minimální výšku 1,6 mm.
Jsou vyznačeny na boku pneumatiky písmeny
TWI, Tread Wear Indicator.
Poškození pneumatik
Všeobecně Pneumatiky pravidelně kontrolujte z hlediska
poškození, přítomnosti cizích těles a nepravi‐
delného opotřebení.
Upozornění
Upozornění na poškození pneumatik nebo jiný
defekt na vozidle:▷Neobvyklé vibrace během jízdy.▷Neobvyklé chování vozidla, jako časté ta‐
žení doleva nebo doprava.
Poškození mohou být způsobena např. přeje‐
tím přes hranu obrubníku, poškozením silnice
apod.
VÝSTRAHA
Poškozené pneumatiky mohou ztrácet
tlak vzduchu, což může vést ke ztrátě kontroly
nad vozidlem. Hrozí nebezpečí nehody. Při
známkách poškození pneumatiky za jízdy ih‐
ned snižte rychlost a zastavte. Ráfky a pneu‐
matiky nechte zkontrolovat. Proto jeďte
opatrně do autorizovaného servisu výrobce
nebo jiného kvalifikovaného autorizovaného
servisu nebo odborného servisu. V případě
potřeby tam vozidlo nechte odtáhnout.◀
VÝSTRAHA
Poškozené pneumatiky mohou ztrácet
tlak vzduchu, což může vést ke ztrátě kontroly
nad vozidlem. Hrozí nebezpečí nehody. Poško‐
zené pneumatiky neopravujte, nýbrž je nechte
vyměnit.◀
Stáří pneumatik
Doporučení
Nezávisle na opotřebení měňte pneumatiky
nejpozději po 6 letech.
Datum výroby
Na boku pneumatiky:
DOT … 3615: Pneumatika byla vyrobena ve
36. týdnu roku 2015.
Seite 203Ráfky a pneumatikyMobilita203
Online Edition for Part no. 01 40 2 966 257 - X/15

Výměna ráfků a pneumatik
Montáž Montáž a vyvážení kol nechte provést v autori‐
zovaném servisu výrobce nebo v jiném kvalifi‐
kovaném autorizovaném servisu nebo v odbor‐
ném servisu.
Kombinace ráfek/pneumatika
Správnou kombinaci kol, pneumatik a prove‐
dení ráfků pro vozidlo můžete zjistit v autorizo‐
vaném servisu výrobce nebo v jiném kvalifiko‐
vaném autorizovaném servisu nebo v
odborném servisu.
Nesprávná kombinace ráfek-pneumatika
ovlivní funkci různých systémů, např. ABS
nebo DSC.
K udržení dobrého chování vozidla za jízdy
používejte na všech kolech pouze pneumatiky
stejné značky a stejného vzorku.
Po poškození pneumatiky obnovte co nejdříve
původní kombinaci ráfek-pneumatika.
VÝSTRAHA
Ráfky a pneumatiky, které nejsou vhodné
pro Váš vůz, mohou poškodit součásti vozidla,
např. kontaktem s karosérií v důsledku malých
tolerancí, a to i když je jejich jmenovitá hodnota
totožná. Hrozí nebezpečí nehody. Výrobce
vozidla doporučuje, abyste používali ráfky a
pneumatiky, které byly pro příslušný typ
vozidla schváleny jako vhodné.◀Doporučené značky pneumatik
Pro každý rozměr pneumatik doporučuje BMW
určité značky pneumatik. Ty poznáte podle
hvězdy na boku pneumatiky.
Nové pneumatiky Nové pneumatiky nezajišťují ihned optimální
přilnavost k vozovce.
Během prvních 300 km jezděte umírněně.
Protektorované pneumatiky
Výrobce Vašeho vozu doporučuje, abyste ne‐
používali protektorované pneumatiky.
VÝSTRAHA
Protektorované pneumatiky mohou mít
různorodé základy. S rostoucím věkem může
být omezena životnost. Hrozí nebezpečí ne‐
hody. Nepoužívejte protektorované pneuma‐
tiky.◀
Zimní pneumatiky
Pro provoz na zimních vozovkách jsou doporu‐
čeny zimní pneumatiky.
Takzvané celoroční pneumatiky s označením
M+S mají sice v zimě lepší vlastnosti než pneu‐
matiky letní, ale zpravidla nedosahují výkon‐
nosti zimních pneumatik.
Maximální rychlost zimních pneumatik Pokud je maximální rychlost vozidla vyšší než
nejvyšší povolená rychlost pro zimní pneuma‐
tiky, umístěte odpovídající informační štítek v
zorném poli řidiče. Štítek je k dispozici v autori‐
Seite 204MobilitaRáfky a pneumatiky204
Online Edition for Part no. 01 40 2 966 257 - X/15

zovaném servisu výrobce nebo v jiném kvalifi‐
kovaném autorizovaném servisu nebo v odbor‐
ném servisu.
Při namontovaných zimních pneumatikách do‐
držujte nejvyšší povolenou rychlost pro tyto
pneumatiky.
Pneumatiky s možností nouzové jízdy
po defektu
Při obutí nouzovými prostředky z důvoduvlastní bezpečnosti používejte pouze pneuma‐
tiky s možností nouzové jízdy po defektu. Při
defektu nemáte k dispozici rezervní kolo. Další
informace jsou k dispozici v autorizovaném se‐
rvisu výrobce nebo v jiném kvalifikovaném au‐
torizovaném servisu nebo v odborném servisu.
Záměna kol mezi nápravami Na přední a zadní nápravě se vytváří v závislosti
na individuálních podmínkách používání od‐
lišný obraz opotřebení. Abyste dosáhli stej‐
ného opotřebení, můžete zaměňovat kola mezi
nápravami. Další informace jsou k dispozici v
autorizovaném servisu výrobce nebo v jiném
kvalifikovaném autorizovaném servisu nebo v
odborném servisu. Po výměně zkontrolujte a
případně upravte tlak vzduchu v pneumatikách.
U vozidel s různými rozměry pneumatik a ráfků
na přední a zadní nápravě je záměna kol mezi
nápravami nepřípustná.
Skladování pneumatik Demontované pneumatiky skladujte na chlad‐
ném suchém místě a pokud možno ve tmě.
Pneumatiky chraňte před kontaminací olejem,
mazivem a palivem.
Nepřekračujte maximální tlak vzduchu uvedený
na boku pneumatiky.Pneumatiky s možností
nouzové jízdy po defektu
Označení
Označení RSC na boku pneumatiky.
Kola se skládají z omezeně samonosných
pneumatik a případně navíc ze speciálních
ráfků.
Díky zesílené boční stěně zůstává pneumatika
schopná jízdy i po ztrátě tlaku vzduchu.
Dbejte upozornění k další jízdě s defektem
pneumatiky.
Výměna pneumatik s možností
nouzové jízdy po defektu
Z důvodu vlastní bezpečnosti používejte pouze
pneumatiky s možností nouzové jízdy po de‐
fektu. Při defektu nemáte k dispozici rezervní
kolo.
Další otázky Vám kdykoli rádi zodpoví v autori‐
zovaném servisu výrobce nebo v jiném kvalifi‐
kovaném autorizovaném servisu nebo v odbor‐
ném servisu.
Odstranění defektu
pneumatiky
Bezpečnostní opatření
▷Vůz zaparkujte co možná nejdále od do‐
pravního ruchu a na pevném podkladu.▷Zapněte výstražná světla.Seite 205Ráfky a pneumatikyMobilita205
Online Edition for Part no. 01 40 2 966 257 - X/15

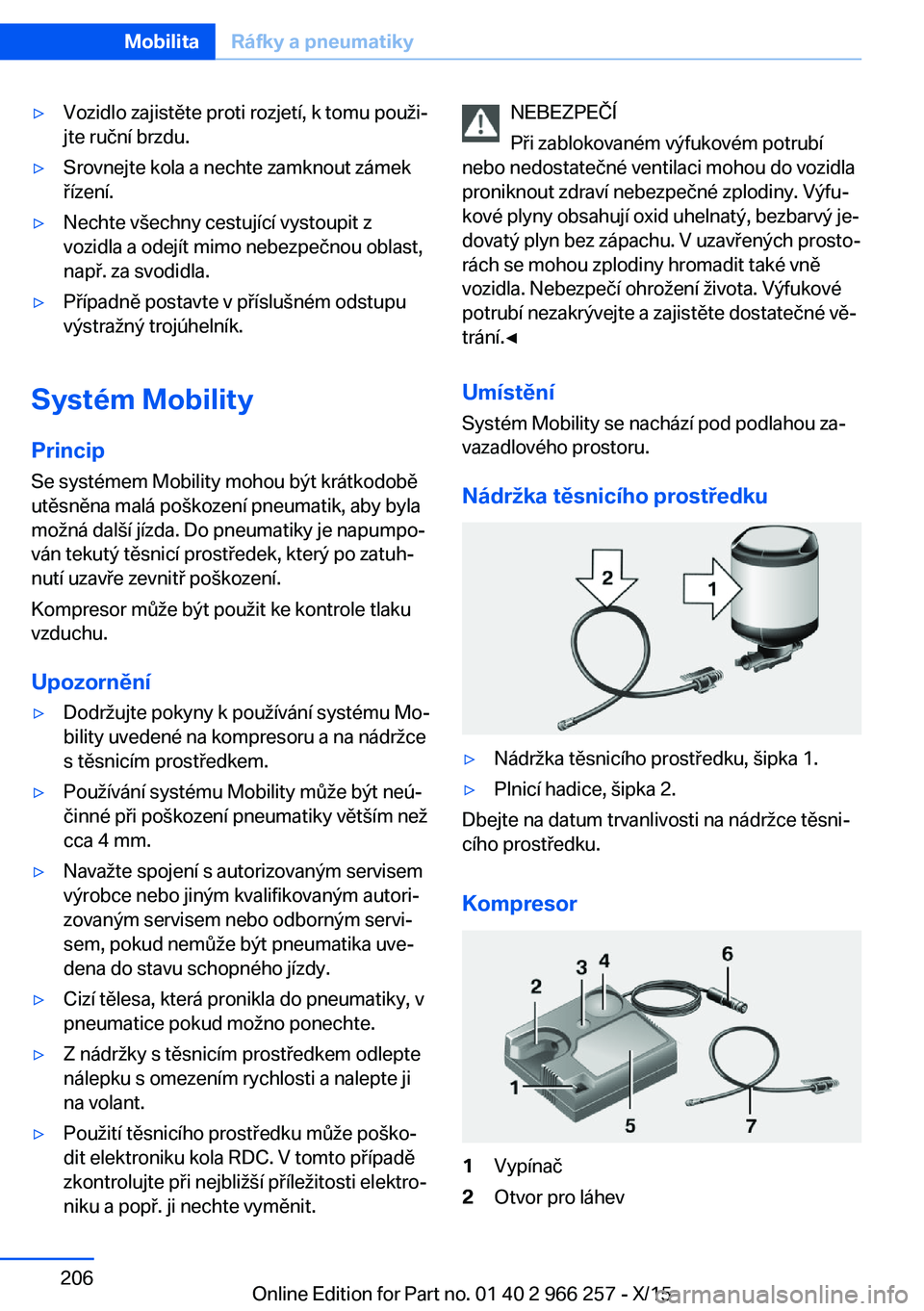

▷Vozidlo zajistěte proti rozjetí, k tomu použi‐
jte ruční brzdu.▷Srovnejte kola a nechte zamknout zámek
řízení.▷Nechte všechny cestující vystoupit z
vozidla a odejít mimo nebezpečnou oblast,
např. za svodidla.▷Případně postavte v příslušném odstupu
výstražný trojúhelník.
Systém Mobility
Princip
Se systémem Mobility mohou být krátkodobě
utěsněna malá poškození pneumatik, aby byla
možná další jízda. Do pneumatiky je napumpo‐
ván tekutý těsnicí prostředek, který po zatuh‐
nutí uzavře zevnitř poškození.
Kompresor může být použit ke kontrole tlaku
vzduchu.
Upozornění
▷Dodržujte pokyny k používání systému Mo‐
bility uvedené na kompresoru a na nádržce
s těsnicím prostředkem.▷Používání systému Mobility může být neú‐
činné při poškození pneumatiky větším než
cca 4 mm.▷Navažte spojení s autorizovaným servisem
výrobce nebo jiným kvalifikovaným autori‐
zovaným servisem nebo odborným servi‐
sem, pokud nemůže být pneumatika uve‐
dena do stavu schopného jízdy.▷Cizí tělesa, která pronikla do pneumatiky, v
pneumatice pokud možno ponechte.▷Z nádržky s těsnicím prostředkem odlepte
nálepku s omezením rychlosti a nalepte ji
na volant.▷Použití těsnicího prostředku může poško‐
dit elektroniku kola RDC. V tomto případě
zkontrolujte při nejbližší příležitosti elektro‐
niku a popř. ji nechte vyměnit.NEBEZPEČÍ
Při zablokovaném výfukovém potrubí
nebo nedostatečné ventilaci mohou do vozidla
proniknout zdraví nebezpečné zplodiny. Výfu‐
kové plyny obsahují oxid uhelnatý, bezbarvý je‐
dovatý plyn bez zápachu. V uzavřených prosto‐
rách se mohou zplodiny hromadit také vně
vozidla. Nebezpečí ohrožení života. Výfukové
potrubí nezakrývejte a zajistěte dostatečné vě‐
trání.◀
Umístění
Systém Mobility se nachází pod podlahou za‐
vazadlového prostoru.
Nádržka těsnicího prostředku▷Nádržka těsnicího prostředku, šipka 1.▷Plnicí hadice, šipka 2.
Dbejte na datum trvanlivosti na nádržce těsni‐
cího prostředku.
Kompresor
1Vypínač2Otvor pro láhevSeite 206MobilitaRáfky a pneumatiky206
Online Edition for Part no. 01 40 2 966 257 - X/15

7.Při zapnutém zapalování nebo při běžícím
motoru zapněte kompresor.
POZOR
Při příliš dlouhém provozu se může kom‐
presor přehřát. Hrozí nebezpečí hmotných
škod. Kompresor nenechávejte běžet déle než
10 minut.◀
Kompresor nechte běžet cca 3 až 8 minut, aby
byl naplněn těsnicí prostředek a aby bylo dosa‐
ženo tlaku vzduchu v pneumatice cca 2,5 baru.
Při plnění těsnicího prostředku může tlak vzdu‐
chu v pneumatice krátkodobě stoupnout až na
cca 5 barů. Kompresor v této fázi nevypínejte.
Není-li dosaženo tlaku vzduchu v pneumatice
2 bary:
1.Vypněte kompresor.2.Odšroubujte plnicí hadičku z kola.3.Ujeďte 10 m dopředu a dozadu, aby se těs‐
nicí prostředek v pneumatice rovnoměrně
rozprostřel.4.Pneumatiku opětovně nahustěte kompre‐
sorem.
Není-li dosaženo tlaku vzduchu v pneuma‐
tice 2 bary, navažte spojení s autorizova‐
ným servisem výrobce nebo jiným kvalifi‐
kovaným autorizovaným servisem nebo
odborným servisem.
Uložení systému Mobility
1.Spojovací hadičku nádržky těsnicího
prostředku vytáhněte z kola.2.Vytáhněte spojovací hadičku z nádržky těs‐
nicího prostředku.3.Prázdnou nádržku s těsnicím prostředkem
a spojovací hadičku zabalte tak, aby nedo‐
šlo ke znečištění zavazadlového prostoru.4.Systém Mobility opět uložte do vozidla.
Rozdělení těsnicího prostředku
Ihned ujeďte cca 10 km, aby se těsnicí
prostředek rovnoměrně rozložil v pneumatice.
Nepřekračujte rychlost 80 km/h.
Pokud je to možné, jeďte rychleji než 20 km/h.
Úprava tlaku vzduchu
1.Zastavte na vhodném místě.2.Spojovací hadičku našroubujte na ventil
pneumatiky.3.Spojovací hadičku nasaďte přímo na kom‐
presor.Seite 208MobilitaRáfky a pneumatiky208
Online Edition for Part no. 01 40 2 966 257 - X/15

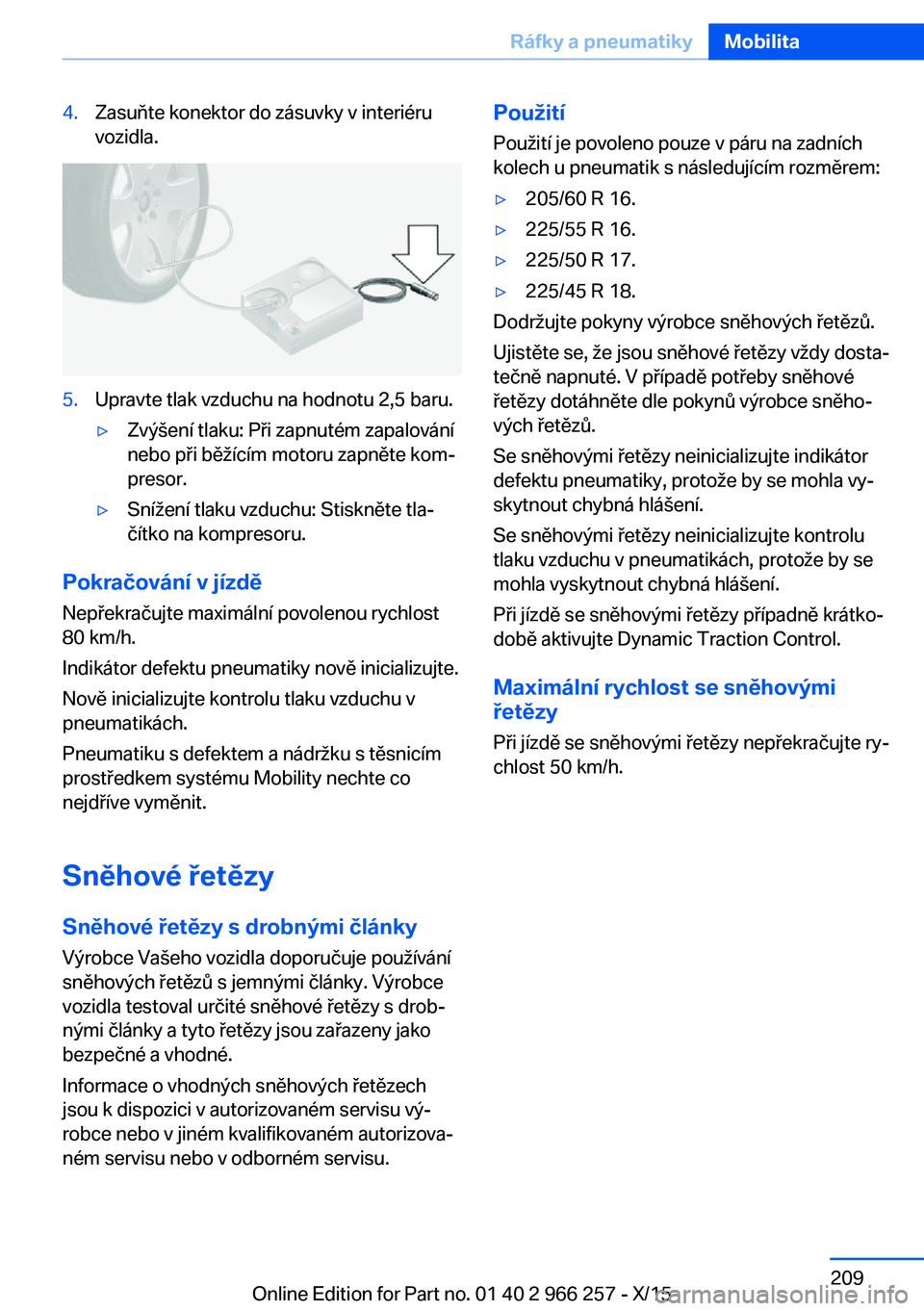

4.Zasuňte konektor do zásuvky v interiéru
vozidla.5.Upravte tlak vzduchu na hodnotu 2,5 baru.▷Zvýšení tlaku: Při zapnutém zapalování
nebo při běžícím motoru zapněte kom‐
presor.▷Snížení tlaku vzduchu: Stiskněte tla‐
čítko na kompresoru.
Pokračování v jízdě
Nepřekračujte maximální povolenou rychlost
80 km/h.
Indikátor defektu pneumatiky nově inicializujte.
Nově inicializujte kontrolu tlaku vzduchu v
pneumatikách.
Pneumatiku s defektem a nádržku s těsnicím
prostředkem systému Mobility nechte co
nejdříve vyměnit.
Sněhové řetězy
Sněhové řetězy s drobnými články Výrobce Vašeho vozidla doporučuje používání
sněhových řetězů s jemnými články. Výrobce
vozidla testoval určité sněhové řetězy s drob‐
nými články a tyto řetězy jsou zařazeny jako
bezpečné a vhodné.
Informace o vhodných sněhových řetězech
jsou k dispozici v autorizovaném servisu vý‐
robce nebo v jiném kvalifikovaném autorizova‐
ném servisu nebo v odborném servisu.
Použití
Použití je povoleno pouze v páru na zadních
kolech u pneumatik s následujícím rozměrem:▷205/60 R 16.▷225/55 R 16.▷225/50 R 17.▷225/45 R 18.
Dodržujte pokyny výrobce sněhových řetězů.
Ujistěte se, že jsou sněhové řetězy vždy dosta‐
tečně napnuté. V případě potřeby sněhové
řetězy dotáhněte dle pokynů výrobce sněho‐
vých řetězů.
Se sněhovými řetězy neinicializujte indikátor
defektu pneumatiky, protože by se mohla vy‐
skytnout chybná hlášení.
Se sněhovými řetězy neinicializujte kontrolu
tlaku vzduchu v pneumatikách, protože by se
mohla vyskytnout chybná hlášení.
Při jízdě se sněhovými řetězy případně krátko‐
době aktivujte Dynamic Traction Control.
Maximální rychlost se sněhovými řetězy
Při jízdě se sněhovými řetězy nepřekračujte ry‐
chlost 50 km/h.
Seite 209Ráfky a pneumatikyMobilita209
Online Edition for Part no. 01 40 2 966 257 - X/15

Kapota
Upozornění VÝSTRAHA
Při neodborně provedených pracích v
motorovém prostoru může dojít k poškození
součástí a bezpečnostnímu riziku. Hrozí riziko
nehody nebo riziko věcných škod. Práce v mo‐
torovém prostoru nechte provést v autorizova‐
ném servisu výrobce nebo v jiném kvalifikova‐
ném autorizovaném servisu nebo v odborném
servisu.◀
VÝSTRAHA
V motorovém prostoru jsou pohybující se
součásti. Určité součásti se mohou v motoro‐
vém prostoru pohybovat i u vypnutého vozidla,
např. ventilátory chladičů. Hrozí nebezpečí zra‐
nění. Nesahejte do prostoru pohyblivých sou‐
částí. Části oděvu a vlasy udržujte v bezpečné
vzdálenosti od pohyblivých součástí.◀
VÝSTRAHA
Na kapotě motoru jsou z vnitřní strany
vystupující součásti, např. blokovací háček.
Hrozí nebezpečí zranění. U otevřené kapoty
dávejte pozor na vyčnívající součásti a tyto ob‐
lasti udržujte volné.◀
VÝSTRAHA
Nesprávně zablokovaná kapota motoru
se může během jízdy otevřít a omezit výhled.
Hrozí nebezpečí nehody. Ihned zastavte a ka‐
potu motoru správně zavřete.◀
VÝSTRAHA
Při otevírání a zavírání kapoty motoru
může dojít k přivření částí těla. Hrozí nebezpečí
zranění. Při otevírání a zavírání dejte pozor, aby
oblast pohybu kapoty motoru byla volná.◀
POZOR
Odklopené stěrače se mohou skřípnout
při otevírání kapoty motoru. Hrozí nebezpečí
hmotných škod. Před otevřením kapoty mo‐toru dbejte na to, aby stěrače s nasazenými stí‐
rátky byly přiložené na čelní okno.◀
Otevření kapoty1.Zatáhněte za páčku, šipka 1.
Kapota motoru se odjistí.2.Po uvolnění páčky za páčku zatáhněte
znovu, šipka 2.
Kapotu motoru je možné otevřít.
Kontrolky a varovné kontrolky
Při odjištěné kapotě se zobrazí hlášení kontrol‐
ního panelu.
Zavření kapoty
Spusťte kapotu z výšky cca 40 cm a přitlačte ji,
aby se opět plně zajistila.
Kapota se musí na obou stranách slyšitelně za‐
jistit.
Seite 211Motorový prostorMobilita211
Online Edition for Part no. 01 40 2 966 257 - X/15
