2016 BMW 4 SERIES GRAN COUPE sensor

Översikt
Knapp i bilen
Intelligent Safety-knapp
Radarsensor En radarsensor i stötfångaren registrerar fram‐
förvarande fordon.
Håll radarsensorn ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Frånkoppling Tryck på knappen: Systemet stängs
av. Lysdioden slocknar.
Tryck på knappen igen: Systemet sätts på.
Lysdioden lyser.
Ställa in varningstidpunkten
Varningstidpunkten kan ställas in via iDrive.1."Inställningar"2."Kollisionsvarningssyst."3.Ställ in den önskade tidpunkten på Con‐
trol-displayen.
Den valda tidpunkten sparas för den profil som
används just nu.
Varning med inbromsningsfunktion
Indikering
Om en kollision med en identifierad person ho‐
tar visas en varningssymbol i kombiinstrumen‐
tet och i head-up-displayen.
SymbolÅtgärdSymbolen lyser röd: Förvarning.
Bromsa och öka avståndet.Symbolen blinkar rött och en signal
ljuder: Akut varning.
Du uppmanas att bromsa eller vid
behov väja undan.
Förvarning
En varning visas t.ex. vid en eventuell kolli‐
sionsrisk eller vid mycket litet avstånd till ett
framförvarande fordon.
Föraren måste själv ingripa vid en förvarning.
Akut varning med bromsfunktion En akut varning visas vid omedelbar risk för
kollision om fordonet närmar sig ett annat ob‐
jekt med stor hastighetsskillnad.
Föraren måste ingripa själv vid akut varning.
Vid kollisionsrisk stöds föraren av en ev. auto‐
matisk bromsning.
En akutvarning kan även utlösas utan före‐
gående förvarning.
Seite 114InstrumentSäkerhet114
Online Edition for Part no. 01 40 2 966 244 - X/15

BromsingreppIdentifieringen av föremål kan vara begränsadp.g.a. tekniska systembegränsningar, t.ex. fot‐
gängare eller stillastående föremål. Var upp‐
märksam på avkänningsområdets gränser och
funktionsbegränsningarna.
Varningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett automatiskt bromsingrepp vid kollisions‐
risk. Bilen kan bromsas till stillastående.
Manuell växellåda: Vid ett bromsingrepp till
stillstånd kan motorn stängas av.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad och den
dynamiska traktionskontrollen DTC inte är ak‐
tiverad.
Upp till ca 210 km/h sker bromsingreppet i
form av ett litet inbromsningsryck. Ingen auto‐
matisk fördröjning äger rum.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Räckvidd Systemets registreringsförmåga är begränsad.
Därför kan det hända att systemreaktionerna
kommer sent eller uteblir helt.
Det är t ex möjligt att följande situationer inte
identifieras:▷Långsamt fordon när du närmar dig i hög
hastighet.▷Fordon som plötsligt byter fil eller bromsar
kraftigt.▷Fordon med ovanlig baksida.▷Framförvarande motorcyklar.▷Fotgängare.▷Stillastående objekt.
Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid begränsning eller avaktivering av kör‐
stabilitetssystem, t.ex. DSC OFF.▷Om radarsensorn är smutsig eller över‐
täckt.
Varningarnas känslighet
Ju känsligare varningarna ställs in, t.ex. var‐
ningstidpunkten, desto fler varningar kommer
att visas. Det innebär också att det kan visas
falska varningar.
Personvarning med City
inbromsningssituation
PrincipSystemet kan hjälpa att undvika olyckor med
fotgängare.
Systemet varnar i stadskörnings-hastighetsin‐
tervallet för potentiell kollisionsrisk och inne‐
håller dessutom bromsfunktion.
Systemet styrs via kameran vid innerbackspe‐
geln.
Allmänt
Vid tillräckligt ljus varnar systemet från ca
10 km/h till ca 60 km/h för eventuell kollisions‐
Seite 115SäkerhetInstrument115
Online Edition for Part no. 01 40 2 966 244 - X/15

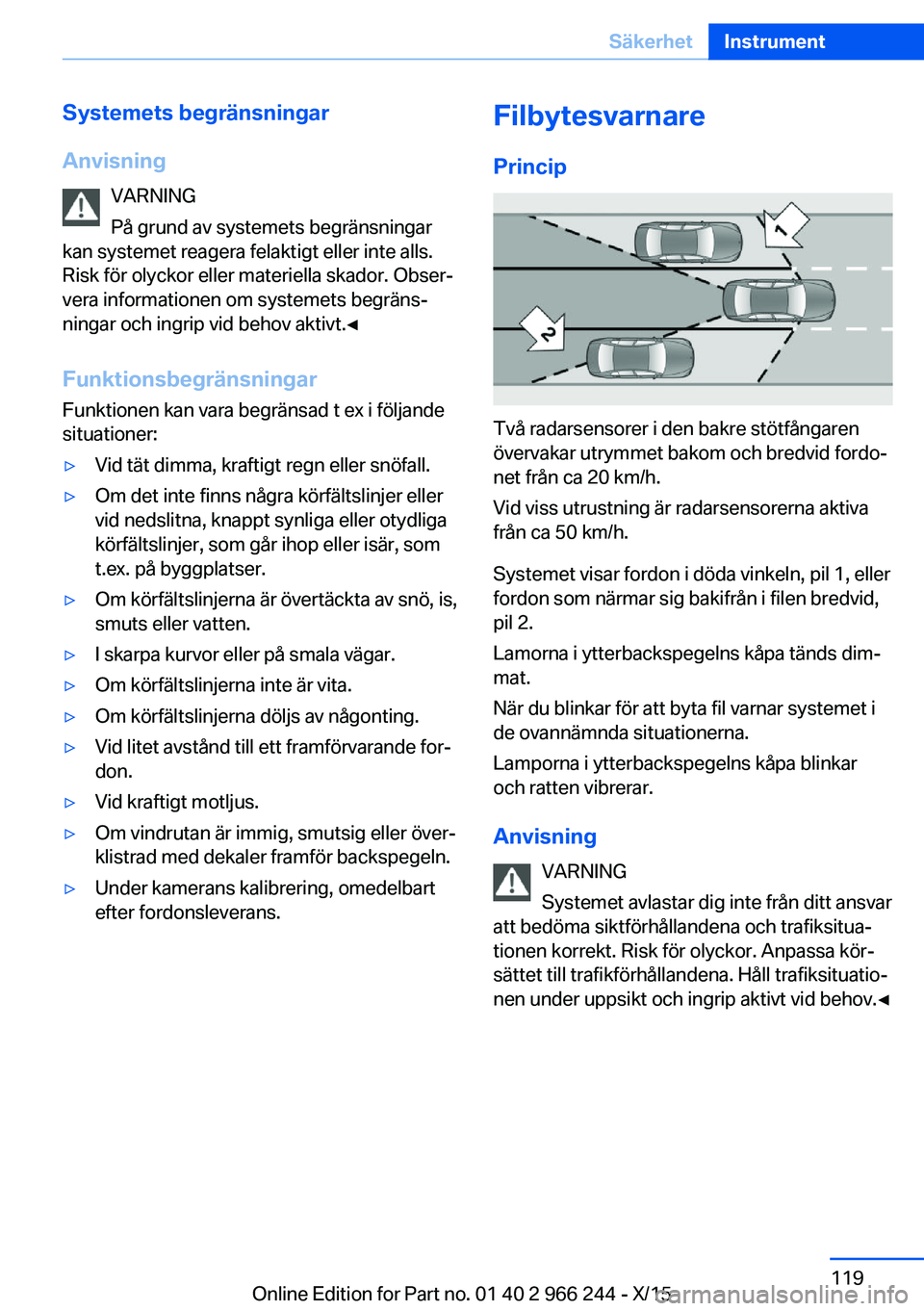

Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:▷Vid tät dimma, kraftigt regn eller snöfall.▷Om det inte finns några körfältslinjer eller
vid nedslitna, knappt synliga eller otydliga
körfältslinjer, som går ihop eller isär, som
t.ex. på byggplatser.▷Om körfältslinjerna är övertäckta av snö, is,
smuts eller vatten.▷I skarpa kurvor eller på smala vägar.▷Om körfältslinjerna inte är vita.▷Om körfältslinjerna döljs av någonting.▷Vid litet avstånd till ett framförvarande for‐
don.▷Vid kraftigt motljus.▷Om vindrutan är immig, smutsig eller över‐
klistrad med dekaler framför backspegeln.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.Filbytesvarnare
Princip
Två radarsensorer i den bakre stötfångaren
övervakar utrymmet bakom och bredvid fordo‐
net från ca 20 km/h.
Vid viss utrustning är radarsensorerna aktiva
från ca 50 km/h.
Systemet visar fordon i döda vinkeln, pil 1, eller
fordon som närmar sig bakifrån i filen bredvid,
pil 2.
Lamorna i ytterbackspegelns kåpa tänds dim‐
mat.
När du blinkar för att byta fil varnar systemet i
de ovannämnda situationerna.
Lamporna i ytterbackspegelns kåpa blinkar
och ratten vibrerar.
Anvisning VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma siktförhållandena och trafiksitua‐
tionen korrekt. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
Seite 119SäkerhetInstrument119
Online Edition for Part no. 01 40 2 966 244 - X/15

Översikt
Knapp i bilen
Filbytesvarnare
Radarsensorer
Radarsensorerna finns i den bakre stötfång‐
aren.
Till-/frånkoppling Tryck på knappen.
▷Till: LED-lampan lyser.▷Från: LED-lampan släckt.
Inställningen lagras i profilen som just används.
Indikering
Belysning i ytterbackspegelns kåpa
Informationssteg
Den dimmade lampan i ytterbackspegelns
kåpa visar när fordon befinner sig i döda vin‐
keln eller närmar sig bakifrån.
Varning
Om du kopplar till blinkern när ett fordon befin‐
ner sig i det kritiska området, vibrerar ratten en
kort stund och lampan i ytterbackspegelns
kåpa blinkar ljust.
Varningen avslutas när du slutar blinka eller när
det andra fordonet har lämnat det kritiska om‐ rådet.
Kort blinkning
Lampan blinkar kortvarigt vid upplåsning av
fordonet som ett självtest för systemet.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Seite 120InstrumentSäkerhet120
Online Edition for Part no. 01 40 2 966 244 - X/15

Översikt
Knapparna på rattenKnappFunktionHastighetsreglering till/från, avbryt,
se sid 131Ställ in hastigheten, se sid 133Minska avståndet, se sid 132Öka avståndet, se sid 132Gunga:
Hålla, spara, ändra hastighet, se
sid 132
Knapparnas anordning beror på utrustning och
nationell variant.
Radarsensor
En radarsensor i stötfångaren registrerar fram‐
förvarande fordon.
Håll radarsensorn ren och fri.
Koppla till/från och avbryta
hastighetsreglering
Tillkoppling Tryck på knappen på ratten.
Kontrollamporna på kombiinstrumentet lyser
och markeringen i hastighetsmätaren ställs på
den aktuella hastigheten.
Hastighetsregleringen kan användas.
Eventuellt kopplas DSC till.
Frånkoppling Trampa samtidigt på bromsen om du kopplar
från systemet när bilen står stilla.
Tryck på knappen på ratten.▷När systemet är aktiverat: Tryck två
gånger.▷När systemet är avbrutet: Tryck en gång.
Indikeringarna slocknar. Den programmerade
hastigheten raderas.
Avbryta Tryck på knappen på ratten när syste‐
met är aktiverat.
Trampa samtidigt på bromsen om du avbryter
systemet när bilen står stilla.
Systemet avbryter automatiskt i följande situa‐
tioner:
▷Om du bromsar.▷När du lägger ur växelväljarläge D.▷Om DTC aktiveras eller DSC avaktiveras.▷Om DSC arbetar.▷När SPORT+ aktiveras med körupplevel‐
sebrytaren.▷När du tar av bilbältet och öppnar förardör‐
ren när bilen står stilla.▷När systemet inte identifierar något objekt
på en lång stund, t.ex. på sträckor med gles
trafik utan kantmarkering.▷Om radarns identifieringsområde är störd,
t.ex. genom smuts eller kraftigt regn.▷Efter en längre tids stillastående, om fordo‐
net har bromsats till stillastående av syste‐
met.Seite 131KörkomfortInstrument131
Online Edition for Part no. 01 40 2 966 244 - X/15

Ställa in önskad hastighet och avstånd
Under körning Tryck på knappen med systemet till‐
kopplat.
I följande fall tas den programmerade hastig‐
heten bort och kan inte längre ställas in:▷När du kopplar från systemet.▷När du kopplar från tändningen.
Stillastående
Systemet har bromsat ner bilen till stillas‐
tående:
▷Grön markering i hastighetsmätaren:
Det egna fordonet accelererar automatiskt
så fort fordonet inom radarsensorns om‐
råde har försvunnit.▷Markeringen i hastighetsmätaren växlar till
orange: Ingen automatisk ivägkörning.
Trampa kort på gaspedalen att accelerera
automatiskt till önskad hastighet eller tryck
på RES-knappen.
Roterande indikatorer i avståndsindikeringen
visar att fordonet i radarsensorns registre‐
ringssområde har kört iväg.
System har avbrutits eller du har själv bromsat
bilen till stillastående och står bakom ett annat
fordon:
1. Tryck på knappen för att aktivera
den programmerade hastigheten.2.Släpp bromsen.3.Trampa kort på gaspedalen och tryck på
RES-knappen eller kontakten när bilen
framför kör iväg.Skifta mellan hastighetsreglering med/utan avståndsreglering
VARNING
Systemet reagerar inte på framförva‐
rande trafik, utan håller den programmerade
hastigheten konstant. Risk för olyckor eller ma‐
teriella skador. Anpassa den önskade hastig‐
heten till trafikförhållandena och bromsa vid
behov.◀
Koppla om till hastighetsreglering utan av‐
ståndsreglering:
Tryck på knappen och håll den intryckt
eller
Tryck på knappen och håll den in‐
tryckt.
Tryck kort på knappen igen för att koppla till‐
baka till hastighetsreglering med avståndsreg‐
lering.
Efter omkopplingen visas ett Check-Control-
meddelande.
Indikeringar på kombiinstrumentet
Önskad hastighet▷Markeringen lyser grönt: Sy‐
stemet är aktiverat.▷Markeringen lyser orange:
Systemet har avbrutits.▷Markeringen lyser inte: Sy‐
stemet är frånkopplat.
Kort statusindikering
Vald önskad hastighet.
Om ingen hastighet visas uppfylls eventuellt
de nödvändiga driftvillkoren inte för närva‐
rande.
Seite 133KörkomfortInstrument133
Online Edition for Part no. 01 40 2 966 244 - X/15

mer en kurva. Därför är det viktigt att man tän‐
ker på att anpassa hastigheten innan man kör
in i kurvan.
I snäva kurvor kan det, på grund av systemets
begränsade räckvidd, uppstå situationer då ett
framförvarande fordon inte identifieras alls eller
med en tydlig fördröjning.
När bilen närmar sig en kurva kan systemet på
grund av vägens svängning kortvarigt reagera
på fordon i körfilen bredvid. En eventuell
bromsning av bilen kan motarbetas genom att
man accelererar kort.
När gaspedalen släpps är systemet åter aktivt
och reglerar hastigheten automatiskt.
Starta Fordonet kan köra iväg automatiskt i t.ex. föl‐
jande situationer:
▷I branta uppförsbackar.▷Framför gupp på körbanan.▷Med ett tungt släp.
I de här fallen ska du trampa på gaspedalen.
Väderlek Vid dåliga väder- eller ljusförhållanden, t.ex. vid
regn, snö, slask, dimma eller motljus, kan regi‐
streringen av fordon försvåras samt korta av‐
brott uppstå för redan registrerade fordon. Kör
uppmärksamt och reagera själv på det som
händer i trafiken. Ingrip vid behov aktivt, t.ex.
genom att bromsa, styra eller styra undan.
Funktionsfel
Systemet kan inte aktiveras om radarsensorn
inte är rätt riktad, t ex på grund av en parker‐
ingsskada.
Ett Check Control-meddelande visas om sy‐
stemet är ur funktion.
Hastighetsreglering
Princip Systemet håller den hastighet som har ställts
in via knapparna på ratten. Därvid bromsar sy‐
stemet bilen, om motorbromsen inte räcker till
i nedförsbackar.
Allmänt
Beroende på fordonsinställning så kan hastig‐
hetsregleringens egenskaper ändras inom
vissa områden.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐
tioner. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Användningen av systemet kan i följande
situationer leda till en ökad olycksfallsrisk:▷På kurviga vägar.▷Vid tät trafik.▷Vid halka, dimma, snö, regn eller på löst
underlag.
Risk för olyckor eller materiella skador. Använd
bara systemet när en körning med konstant
hastighet är möjlig.◀
Seite 136InstrumentKörkomfort136
Online Edition for Part no. 01 40 2 966 244 - X/15

▷Varje gång du trycker in kontakten till
tryckpunkten ökar eller minskar hastighe‐
ten med ca 1 km/h.▷Varje gång du trycker in kontakten förbi
tryckpunkten höjs eller sänks den önskade
hastigheten till nästa tiotal på hastighets‐
mätaren.
Maximalt inställbar hastighet beror på for‐
donet.▷Om du trycker in kontakten till tryckpunk‐
ten och håller kvar den, accelererar eller
bromsar bilen utan att du behöver trampa
på gaspedalen.
När du släpper paddeln håller bilen den
uppnådda hastigheten. Trycker du in kon‐
takten förbi tryckpunkten accelerera bilen
snabbare.
Hämta önskad hastighet
Tryck på knappen på ratten.
Den programmerade hastigheten ställs åter in
och hålls konstant.
Indikeringar på kombiinstrumentet
Kontrollampa Beroende på utrustning visar kontrol‐
lampan på instrumentkombinationen om systemet är påslaget.
Önskad hastighet
▷Markeringen lyser grönt: Sy‐
stemet är aktiverat.▷Markeringen lyser orange:
Systemet har avbrutits.▷Markeringen lyser inte: Sy‐
stemet är frånkopplat.Kort statusindikering
Vald önskad hastighet.
Om ingen hastighet visas uppfylls eventuellt
de nödvändiga driftvillkoren inte för närva‐
rande.
Indikeringar på head-up displayen
Viss information i systemet kan också visas på
head-up-displayen.
ParkeringsavståndskontrollPDC
Princip PDC underlättar vid parkering. Långsamt när‐
mande till ett objekt bakom, eller, vid utrust‐
ning med PDC fram, även framför indikeras ge‐
nom:▷Signaltoner.▷Optisk indikering.
Vid motsvarande utrustning: Hinder vid sidan
om fordonet som identifieras av sensorerna
kan också signaleras av PDC. Se flankskydd,
se sid 140.
Allmänt
Mätningen görs med ultraljudssensorer i stöt‐
fångarna.
Räckvidden är, beroende på hinder och omgiv‐ ningsvillkor, ca 2 m.
Akustisk varning hörs först i följande situatio‐
ner:
▷För sensorerna fram och de båda hörnsen‐
sorerna bak vid ca 60 cm.▷För mittsensorerna bak vid ca 1,50 m.▷Vid en hotande kollision.▷Med parkeringsassistent: För hörnsenso‐
rerna på sidan vid ca 60 cm.Seite 138InstrumentKörkomfort138
Online Edition for Part no. 01 40 2 966 244 - X/15
