fast. Pass på at baklykten går i lås i gummi‐
lageret.4.Skru fast baklys med de to mutterne.5.Sett inn og fest deksel. Pass på at tet‐
ningslangen ikke blir klemt.
Lys i bagasjeromsluken
Generelt
Følg Generelle merknader, se side 204.
Ryggelys: Lampe 16 W, PW16W.
Tåkebaklys: Lampe 21 W, H21W.
Alle andre lys i bagasjeromsluken er utført i
LED-teknikk. Ta kontakt med en servicepart‐
ner eller et kvalifisert fagverksted ved en de‐
fekt.
Tilgang til lysene
1.Evt. må du ta av varseltrekanten, se
side 214, og fjerne holderen med skrutrek‐
keren fra kjøretøy-verktøyet, se side 204.2.Ta av nødopplåsning og demonter vaieren
fra håndtaket.3.Løsne festene med skrutrekkeren fra kjø‐
retøy-verktøyet og trekk de helt ut.4.Trykk sammen hengselkledning, se Piler,
for å løsne klemmene.
Hold fast kledningen og trekk hengselkled‐
ningen ned og ta den av.5.Løsne kledningen forsiktig fra bakluken,
først på kanten og deretter i området til
håndtakutsparingene. Pass på at klednin‐
gen ikke henger seg fast.6.Vipp kledningen forsiktig ned.
Skifte ryggelys og tåkebaklys
1.Løsne det nedre festet, pil 1.2.Løsne det øvre festet, pil 2. Trykk til det
den midtre låsen innover og de to ytre lå‐
sene utover.
Trekk av lampeholderen, pil 3.3.Vri defekt lampe for rygge- hhv. tåkebaklys
ut av innfatningen mot urviseren.4.Sett inn ny lampe.Seite 209Utskifting av delerMobilitet209
Online Edition for Part no. 01 40 2 963 982 - VI/15

Montere lampeholder1.Sett de to kontaktene, pil 1. på tilkoblin‐
gene, pil 2.2.Trykk lampeholderen inntil, pil 3. Pass på
at de to ytre festene går i lås.3.Vipp kledningen tilbake inntil bagasjeroms‐
luken og fest den.4.Legg hengselkledningen og hengslet og
skyv den opp til festestiften går i lås. Lukk
klemmene.5.Monter vaieren til håndtaket til nødopplå‐
singen og lås håndtaket i festet.6.Monter holderen for varseltrekanten.7.Sett varseltrekanten på plass.
Baklys, skiltlys og midtre bremselys
Lysene er utstyrt med LED-teknikk. Ta kontakt
med en servicepartner eller et kvalifisert fag‐
verksted ved en defekt.
Hjulskifte
Merknader Ved punkteringssikre dekk eller bruk av tet‐
ningsmiddel er et umiddelbart hjulskifte ved
tap av dekktrykk ved havari ikke nødvendig.
Derfor er ikke noe reservehjul tilgjengelig.
Passende verktøy for et hjulskifte er tilgjenge‐
lig som tilbehør hos en servicepartner eller et
kvalifisert fagverksted.
Jekkfester
Festene for jekken befinner seg på de viste po‐
sisjonene.
Hjulboltsikring Adapteren til hjulboltsikringen befinner seg i
kjøretøy-verktøyet, eller i en hylle ved kjøretøy-
verktøyet.
▷Hjulbolt, pil 1.▷Adapter, pil 2.
Ta av
1.Stikk adapteren på hjulbolten.2.Skru av hjulbolten.
Ta av adapteren igjen etter at bolten er skudd
på.
Kjøretøybatteri Vedlikehold
Batteriet er vedlikeholdsfritt.
Den fylte syremengden er tilstrekkelig for leve‐
tiden til batteriet.
Seite 210MobilitetUtskifting av deler210
Online Edition for Part no. 01 40 2 963 982 - VI/15

Mer informasjon om batteriet får du hos en
servicepartner eller et kvalifisert fagverksted.
Batteriskifte OBS
Kjøretøybatterier som ble klassifisert
som ikke egnet av produsenten av kjøretøyet
kan skade systemer, eller funksjoner kan ikke
lenger utføres. Det er fare for materielle skader.
Bruk kun bilbatterier som er klassifisert som
godkjent av produsenten av kjøretøyet.◀
Få bilbatteriet registrert i kjøretøyet av en ser‐
vicepartner eller et klassifisert fagverksted, slik
at alle komfortfunksjoner er uinnskrenket til‐
gjengelige og evt. tilsvarende Check-Contorl-
meldinger ikke lenger vises.
Lade batteriet
Generelt Sørg for tilstrekkelig ladetilstand i batteriet, for
å garantere den fulle levetiden til batteriet.
I følgende tilfeller kan det være nødvendig å
lade opp batteriet:▷Ved hyppig kjøring av korte strekninger.▷Ved lengre ståtider på over en måned.
Merknader
OBS
Batteriladere for bilbatteriet kan arbeide
med høy spenning og sterk strøm, slik at 12-V-
kjøretøynettet kan overbelastes eller skades.
Det er fare for materielle skader. Koble batteri‐
ladere for bilbatteriet bare til starthjelp-kon‐
taktpunktene i motorrommet.◀
Starthjelp-tilkoblingspunkt Lad bare med avslått motor via Starthjelp-tilko‐
blingspunktene, se side 215, i motorrommet.
Ladeapparat
Ladere som er spesielt utviklet for kjøretøyet
og tilpasset strømnettet i det er tilgjengelig
hos en servicepartner eller et kvalifisert fag‐
verksted.
Strømbrudd Etter et midlertidig strømbrudd må enkelte ut‐
styrsdeler initialiseres på nytt eller individuelle
innstillinger oppdateres, f.eks.:▷Sete- og speilminne: Lagre posisjoner på
nytt.▷Klokkeslett: Oppdater.▷Dato: Oppdater.▷Glasstak og skyvedeksel: Initialisere sy‐
stem, se side 46.
Kast gammelt batteri
Få gamle batterier kassert av en servi‐
cepartner eller et kvalifisert fagverk‐
sted, eller returner de til et returpunkt.
Transporter og oppbevar fylte batterier opp‐
reist. Sikre mot velting under transport.
Sikringer
Merknader ADVARSEL
På grunn av feil eller reparerte sikringer
kan elektriske ledninger og komponenter bli
overbelastet. Fare for brann. Ikke lapp sikringer
som er gått, eller bytt de med noen i en annen
farge og med en annen ampereverdi.◀
En plast-pinsett og opplysninger om sikrings‐
fordelingen befinner seg ved sikringene i baga‐
sjerommet.
Seite 211Utskifting av delerMobilitet211
Online Edition for Part no. 01 40 2 963 982 - VI/15

I motorrommet1.Løsne de tre skruene, pil 1, i dekslet med
kjøretøy-verktøyet.2.Trekk feste opp, pil 2.3.Ta av dekslet til siden, pil 3.4.Trykk de fire festene og ta av lokket.
Sett på deksel
1.Pass når du setter på dekslet på at alle fire
fester har gått i lås.2.Sett på dekslet under gummileppen og tre
det inn mellom kantene.3.Trykk festet ned og skru de tre skruene
fast.I bagasjerommet
Vipp opp bagasjeromsgulvet.
Opplysninger om sikringsfordelingen befinner
seg i et separat foldeark.
Seite 212MobilitetUtskifting av deler212
Online Edition for Part no. 01 40 2 963 982 - VI/15

Hjelp ved havariKjøretøyutførelse
I dette kapitlet er alle serie-, land- og spesialut‐
førelser som er tilbudt i modellrekken beskre‐
vet. Det beskrives derfor også utførelser som i
et kjøretøy, f. eks på grunn av valgt spesialut‐
styr eller landversjon, ikke er tilgjengelig. Dette
gjelder også for sikkerhetsrelevante funksjoner
og systemer. Ved bruk av de tilsvarende funk‐
sjonene og systemene må de respektive gyl‐
dige, nasjonale bestemmelsene følges.
Varselblinklys
Knappen befinner seg i midtkonsollen.
Intelligent nødrop
Prinsipp
Ved hjelp av dette systemet kan det foretas et
nødrop i en nødssituasjon.
Generelt Trykk SOS-knappen bare i nødstilfeller.
Selv om et nødrop via BMW ikke er mulig, er
det mulig at et nødrop til et offentlig nødnum‐
mer startes. Det er blant annet avhengig av det
respektive mobilnettet og nasjonale forskrifter.
Nødropet kan av tekniske årsaker ikke garante‐
res under ugunstige omstendigheter.
Oversiktno
SOS-knapp i takhimling
Forutsetninger
▷SIM-kortet som er integrert i kjøretøyet er
aktivert.▷Radioberedskap er slått på.▷Nødropsystem fungerer.
Utløse nødrop
1.Trykk på dekkluken for å åpne.2.Trykk SOS-knappen til LED-en på knap‐
pen lyser grønn.▷LED-lyser grønn: Nødrop utløst.
Hvis et spørsmål om å avbryte vises i di‐
splayet, kan nødropet avbrytes.
Hvis omstendighetene tillater det, vend i
kjøretøyet til en forbindelse med tale er
satt opp.▷LED blinker grønn hvis forbindelsen til
nødnummeret ble opprettet.
Ved et nødrop via BMW blir data, som kan
brukes til å bestemme nødvendig red‐
ningstiltak, overført til nødropsentralen.
F. eks. den aktuelle posisjonen til kjøre‐
tøyet, hvis den kan finnes. Hvis spørsmål
fra nødropsentralen forblir ubesvart blir
redningstiltak innledet automatisk.▷Hvis LED-en blinker grønn, men nødrop‐
sentralen ikke lenger kan høres via høytta‐Seite 213Hjelp ved havariMobilitet213
Online Edition for Part no. 01 40 2 963 982 - VI/15

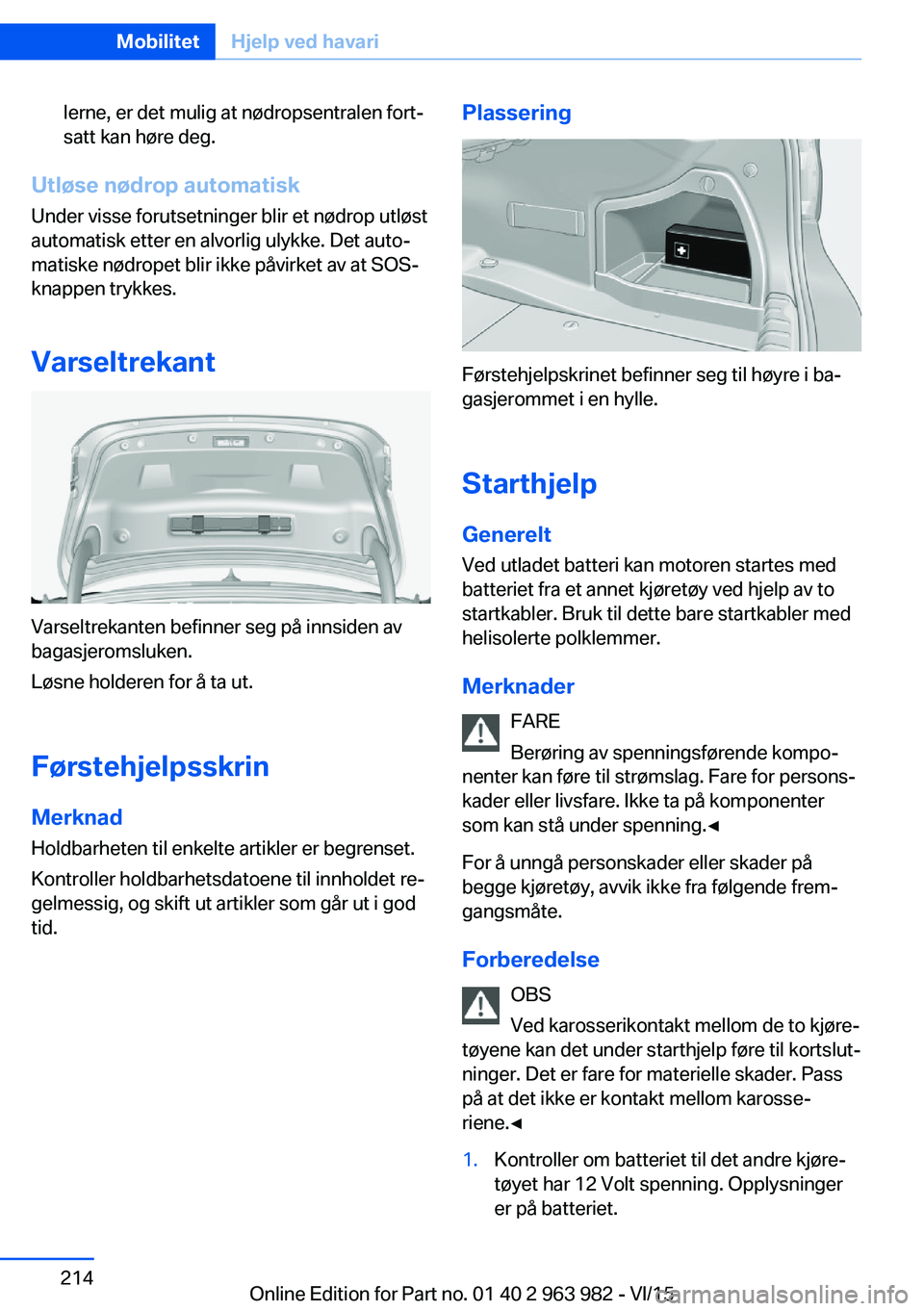

lerne, er det mulig at nødropsentralen fort‐
satt kan høre deg.
Utløse nødrop automatisk
Under visse forutsetninger blir et nødrop utløst
automatisk etter en alvorlig ulykke. Det auto‐
matiske nødropet blir ikke påvirket av at SOS-
knappen trykkes.
Varseltrekant
Varseltrekanten befinner seg på innsiden av
bagasjeromsluken.
Løsne holderen for å ta ut.
Førstehjelpsskrin
Merknad Holdbarheten til enkelte artikler er begrenset.
Kontroller holdbarhetsdatoene til innholdet re‐
gelmessig, og skift ut artikler som går ut i god
tid.
Plassering
Førstehjelpskrinet befinner seg til høyre i ba‐
gasjerommet i en hylle.
Starthjelp
Generelt Ved utladet batteri kan motoren startes med
batteriet fra et annet kjøretøy ved hjelp av to
startkabler. Bruk til dette bare startkabler med
helisolerte polklemmer.
Merknader FARE
Berøring av spenningsførende kompo‐
nenter kan føre til strømslag. Fare for persons‐
kader eller livsfare. Ikke ta på komponenter
som kan stå under spenning.◀
For å unngå personskader eller skader på
begge kjøretøy, avvik ikke fra følgende frem‐
gangsmåte.
Forberedelse OBS
Ved karosserikontakt mellom de to kjøre‐
tøyene kan det under starthjelp føre til kortslut‐
ninger. Det er fare for materielle skader. Pass
på at det ikke er kontakt mellom karosse‐ riene.◀
1.Kontroller om batteriet til det andre kjøre‐
tøyet har 12 Volt spenning. Opplysninger
er på batteriet.Seite 214MobilitetHjelp ved havari214
Online Edition for Part no. 01 40 2 963 982 - VI/15

2.Så av motoren til giverkjøretøyet.3.Slå av strømforbrukere i begge kjøretøy.
Starthjelp-tilkoblingspunktADVARSEL
Ved påklemming av startkabelen kan det,
på grunn av feil rekkefølge, komme til gnist‐
dannelse. Det er fare for personskader. Over‐
hold den korrekte rekkefølgen ved påsetting.◀
Det såkalte starthjelp-tilkoblingspunktet i mo‐
torrommet brukes som batteri-plusspol.
Åpne lokket til starthjelp-tilkoblingspunktet.
Karosserimassen eller et spesielt mutter bru‐
kes som batteri-minuspol.
Koble til kabel
1.Vipp opp lokket til BMW starthjelp-tilko‐
blingspunktet.2.Fest en polklemme på pluss-startkabelen
til batteri-plusspolen eller på tilsvarende
starthjelp-tilkoblingspunkt på giverkjøre‐
tøyet.3.Fest den andre polklemmen på batteri-
plusspolen eller tilsvarende starthjelp-tilko‐
blingspunkt på kjøretøyet som skal startes.4.Fest en minusklemme på minus-startkabe‐
len til batteri-minuspolen, eller på den til‐
svarende motor- eller karosserimassen i
giverkjøretøyet.5.Fest den andre polklemmen på batteri-mi‐
nuspolen eller den tilsvarende motor- eller
karosserimassen på kjøretøyet som skal
startes.
Start motor
Ikke bruk starthjelpspray for å starte motoren.
1.Start motoren til giverkjøretøyet og la den
gå i et par minutter med økt tomgangstur‐
tall.
Ved kjøretøy som skal startes med diesel‐
motorer: La motoren i giverkjøretøyet gå i
ca. 10 minutter.2.Start motoren i kjøretøyet som skal startes
som vanlig.
Vent et par minutter med et nytt startfor‐
søk hvis det første var mislykket, for å la
det utladede batteriet ta opp strøm.3.La begge motorer gå noen minutter.4.Koble fra startkablene i motsatt rekkefølge.
Få evt. batteriet kontrollert og etterladet.
Tauing
Merknad ADVARSEL
På grunn av systemgrenser kan det un‐
der tauing med aktiverte Intelligent Safety-sy‐
stemer skje at enkelte funksjoner fungerer feil,
f.eks. påkjøringsvarsel med bremsefunksjon.
Fare for ulykker. Slå av alle Intelligent Safety-
systemer før tauing.◀
Seite 215Hjelp ved havariMobilitet215
Online Edition for Part no. 01 40 2 963 982 - VI/15

Manuell girkasseGirspak i tomgang.
Bli tauet
Følg følgende merknader:▷Pass på at tenningen er slått på, ellers kan
nærlys, baklys, blinklys og viskere ikke
være tilgjengelig.▷Kjøretøyet skal ikke taues med løftet bak‐
aksel, ellers kan styringen koble inn.▷Hvis motoren er av, mangler servohjelpen.
Dermed blir mer kraft nødvendig ved brem‐
sing og svinging.▷Større rattbevegelser er nødvendig.▷Trekkjøretøyet skal ikke være lettere enn
kjøretøyet som taues, ellers blir kjøreadfer‐
den umulig å kontrollere.▷Ikke overskrid en tauehastighet på 50 km/t.▷Ikke overskrid en tauestrekning på 50 km.
Bergingsbil
Med drevet bakaksel
Få kjøretøyet transportert av en bergingsbil
med såkalt løftebrille eller på et lasteplan.
OBS
Ved heving av kjøretøyet etter slepekrok,
karosseri- eller understelldeler kan det oppstå
skader på kjøretøydeler. Det er fare for materi‐
elle skader. Hev kjøretøyet med egnede anord‐
ninger.◀
Med xDrive
Få kjøretøyet bare transportert på et lasteplan.
OBS
Ved tauing av kjøretøyet med kun en
akse løftet kan kjøretøyet bli skadet. Det er fare
for materielle skader. Få kjøretøyet bare trans‐
portert på et lasteplan.◀
OBS
Ved heving av kjøretøyet etter slepekrok,
karosseri- eller understelldeler kan det oppstå
skader på kjøretøydeler. Det er fare for materi‐
elle skader. Hev kjøretøyet med egnede anord‐
ninger.◀
Steptronic-gir: Transporterekjøretøyet ditt
Merknad Kjøretøyet ditt skal ikke taues. Ta derfor kon‐
takt med en servicepartner eller et kvalifisert
fagverksted ved havari.
OBS
Ved tauing av kjøretøyet med kun en
akse løftet kan kjøretøyet bli skadet. Det er fare
for materielle skader. Få kjøretøyet bare trans‐
portert på et lasteplan.◀
Seite 216MobilitetHjelp ved havari216
Online Edition for Part no. 01 40 2 963 982 - VI/15
