2016 BMW 4 SERIES COUPE ESP

CârligeAVERTIZARE
Articolele vestimentare agăţate în cuier
pot limita vizibilitatea. Există pericol de acci‐
dent. Agăţaţi articolele vestimentare astfel în
cuier încât să nu obturaţi vizibilitatea în timpul
deplasării.◀
AVERTIZARE
Utilizarea necorespunzătoare a cuierelor
poate fi periculoasă în timpul manevrelor de
frânare şi de evitare din cauza obiectelor pro‐
iectate în jur. Există pericol de vătămare corpo‐
rală şi risc de daune materiale. Agăţaţi în cuier
doar obiecte uşoare, de exemplu articole vesti‐
mentare.◀
Pentru rabatare apăsaţi pe marginea de sus.
Compartimente de
depozitare în portbagaj
Compartiment de depozitare
Pe partea stângă se găseşte un compartiment
de depozitare.
În partea dreaptă se află un compartiment de
depozitare pentru ustensile de bord, vezi pa‐
gina 219, triunghi reflectorizant şi trusă de
prim ajutor, vezi pagina 230.
Plasă Obiectele mai mici pot fi depozitate în plasa depe partea stângă.
Agăţătoare pentru genţi
AVERTIZARE
Utilizarea necorespunzătoare a suportu‐
lui poate fi periculoasă în timpul manevrelor de
frânare şi de evitare din cauza obiectelor pro‐
iectate în jur. Există pericol de vătămare corpo‐
rală şi risc de daune materiale. Agăţaţi în su‐
porturi doar obiecte uşoare, de exemplu
sacoşe. Transportaţi bagajele grele numai asi‐
gurând-o corespunzător în portbagaj.◀
În portbagaj se găseşte pe fiecare parte câte
un suport pentru genţi.
Bandă de tensionare
La capitonajul lateral din dreapta se găseşte o
bandă de tensionare, pentru fixarea obiectelor
mici.
Inele de fixare în portbagaj
Pentru asigurarea încărcăturii există patru inele de ancorare în portbagaj, vezi pagina 179.
Buzunar de podea
Pentru asigurarea încărcăturii, vezi pa‐
gina 179, şi pentru păstrarea de obiecte mici
se poate folosi şi buzunarul de podea.
Compartimentul de depozitare de sub
podeaua portbagajului
Nu depăşiţi încărcătura maxim admisibilă de
20 kg pentru compartimentul de depozitare de
sub podeaua portbagajului.
Seite 171Compartimente de depozitareComenzi171
Online Edition for Part no. 01 40 2 963 972 - VI/15

Recomandări pentru conducereDotare autovehiculÎn cadrul acestui capitol sunt descrise toate
dotările de serie, de ţără şi dotările speciale,
care sunt oferite pentru această serie de mo‐
del. De aceea sunt descrise şi dotările, care nu
sunt disponibile în cadrul unui autovehicul,
de ex. pe baza dotărilor speciale selectate sau
a variantei de ţară. Acelaşi lucru este valabil şi
pentru funcţiile şi sistemele relevante pentru
securitate. La utilizarea funcţiilor şi sistemelor
corespunzătoare trebuie respectate normele
legale naţionale în vigoare.
Rodare
Generalităţi
În timpul rodajului are loc o ultimă finisare a su‐
prafeţelor de frecare a pieselor în mişcare.
Următoarele indicaţii ajută la obţinerea duratei
optime de viaţă şi eficienţei autovehiculului.
Nu folosiţi Launch Control, vezi pagina 78, în
cursul rodajului.
Motor, transmisie şi diferenţialPână la 2.000 km Nu depăşiţi turaţia şi viteza maxime:▷La motoare pe benzină,4.500/min şi
160 km/h.▷La motoare diesel,3.500/min şi 150 km/h.
Sarcina maximă sau Kick-Down-ul trebuie evi‐
tate fără excepţie.
De la 2.000 km
Puteţi creşte treptat turaţia şi viteza de depla‐
sare.
Anvelope
Datorită particularităţilor lor constructive, anve‐
lopele noi nu oferă nivelul optim de aderenţă.
Conduceţi reţinut primii 300 km.
Sistemul de frânare
Plăcuţele şi discurile ating un profil favorabil de
uzură şi funcţionalitate numai după cca.
500 km. Rulaţi reţinuţi pe durata de rodare.
Ambreiaj
Ambreiajul asigură funcţia optimă numai după cca. 500 km. Pe parcursul acestei perioade de
rodaj cuplaţi cu atenţie.
După înlocuirea de piese Conduceţi preventiv, mai ales după ce aţi înlo‐
cuit piese supuse unor solicitări ridicate.
Instrucţiuni generale de
conducere
Închiderea clapetei portbagajului AVERTIZARE
Clapeta deschisă a portbagajului se ex‐
tinde dincolo de autovehicul, iar în cazul unui
accident sau al unei manevre de frânare sau de
evitare poate pune în pericol pasagerii şi alţi
participanţi la trafic, respectiv poate deteriora
autovehiculul. În plus, pot pătrunde gaze de
evacuare în habitaclu. Există pericol de
vătămare corporală sau risc de daune mate‐
riale. Nu vă deplasaţi cu clapeta deschisă a
portbagajului.◀
Dacă totuşi trebuie să vă deplasaţi cu hayonul
deschis:▷Închideţi toate geamurile, precum şi trapa
din sticlă.Seite 176SfaturiRecomandări pentru conducere176
Online Edition for Part no. 01 40 2 963 972 - VI/15

Obiecte în zona de acţionare a
pedalelor şi în zona picioarelor
AVERTIZARE
Obiectele aşezate în zona picioarelor şo‐
ferului pot limita cursa pedalelor sau bloca pe‐
dala acţionată. Există pericol de accident. De‐
pozitaţi obiectele astfel în autovehicul încât
acestea să fie asigurate şi să nu ajungă în zona
picioarelor şoferului. Utilizaţi numai covoraşe
omologate pentru autovehicul care permit o fi‐
xare corespunzătoare. Nu utilizaţi covoraşe ne‐
fixate şi nu suprapuneţi mai multe covoraşe.
Asiguraţi-vă că aveţi spaţiu suficient pentru ac‐
ţionarea pedalelor. Asiguraţi-vă că aceste co‐
voraşe sunt fixate din nou în siguranţă după în‐
depărtare, de ex. pentru curăţare.◀
Umiditate În condiţii de umiditate, a acţiunii sării de
deszăpezire sau pe ploaie puternică, acţionaţi
frâna la intervale regulate, de câţiva kilometri.
În acest timp, încercaţi să nu deranjaţi ceilalţi
participanţi la trafic.
Căldura generată usucă plăcuţele şi discurile
de frână.
În caz de necesitate, întreaga forţă de frânare
este imediat disponibilă.
În rampă AVERTIZARE
Apăsarea uşoară, dar îndelungată a pe‐
dalei de frână poate genera temperaturi ridi‐
cate, erodarea sistemului de frânare, şi poate
cauza chiar defectarea sistemului de frânare.
Există pericol de accident. Evitaţi suprasolicita‐
rea frânei.◀
AVERTIZARE
În ralanti sau cu motorul oprit, funcţiile
relevante din punctul de vedere al siguranţei
pot fi limitate sau chiar dezactivate, de exem‐
plu capacitatea de frânare a motorului sau am‐
plificarea forţei de frânare, respectiv asistareadirecţiei. Există pericol de accident. Nu vă de‐
plasaţi în ralanti sau cu motorul oprit.◀
Parcurgeţi distanţele lungi sau abrupte cu
treapta de viteză în care trebuie să frânaţi cel
mai puţin. În caz contrar, există pericolul su‐
praîncălzirii sistemului de frânare şi astfel a re‐
ducerii capacităţii de frânare.
Capacitatea de frânare a motorului poate fi am‐
plificată în continuare prin comutarea manuală
în treapta inferioară, la nevoie, până la prima
treaptă de viteză.
Discuri de frână ruginite Corodarea discurilor de frână şi murdărirea
plăcuţelor de frână este favorizată de următoa‐
rele situaţii:▷Kilometraj redus.▷Staţionări mai lungi.▷Solicitare redusă.
Din aceste motive, nu este atinsă solicitarea
minimă necesară auto-curăţării sistemelor de
frânare cu disc.
Discurile de frână ruginite generează un efect
de vibrare la frânare, care de cele mai multe ori
nu mai poate fi îndepărtat.
Apă de condens la autovehicul
staţionat
În climatizarea automată, apare apa de con‐
dens, care iese pe sub autovehicul.
Prin urmare, urmele de apă de sub vehicul sunt
un fenomen normal.
Seite 178SfaturiRecomandări pentru conducere178
Online Edition for Part no. 01 40 2 963 972 - VI/15

ÎncărcareDotare autovehicul
În cadrul acestui capitol sunt descrise toate
dotările de serie, de ţără şi dotările speciale,
care sunt oferite pentru această serie de mo‐
del. De aceea sunt descrise şi dotările, care nu
sunt disponibile în cadrul unui autovehicul,
de ex. pe baza dotărilor speciale selectate sau
a variantei de ţară. Acelaşi lucru este valabil şi
pentru funcţiile şi sistemele relevante pentru
securitate. La utilizarea funcţiilor şi sistemelor
corespunzătoare trebuie respectate normele
legale naţionale în vigoare.
Indicaţii AVERTIZARE
Greutatea totală mare poate supraîncălzi
şi deteriora din interior anvelopele, provocând
dezumflarea bruscă a acestora. Există pericol
de accident. Respectaţi capacitatea portantă admisibilă a anvelopelor şi nu depăşiţi greuta‐
tea totală admisibilă.◀
AVERTIZARE
La depăşirea greutăţii totale admisibile şi
a sarcinilor pe punte admisibile, nu mai este
garantată siguranţa funcţională a autovehiculu‐
lui. Există pericol de accident. Nu depăşiţi
greutatea totală admisibilă şi sarcinile admisi‐
bile pe punte.◀
ATENŢIE
Lichidele scurse în portbagaj pot provoca
daune. Există pericolul daunelor materiale. Asi‐
guraţi-vă că nu se scurg lichide în portbagaj.◀
AVERTIZARE
Obiectele nefixate în habitaclu pot fi pro‐
iectate împrejur în timpul deplasării, de exem‐
plu în cazul unui accident sau la manevre de
frânare şi evitare. Există risc de vătămare cor‐porală. Asiguraţi obiectele nefixate în habita‐
clu.◀
Amplasarea încărcăturii▷Acoperiţi marginile ascuţite şi colţurile bu‐
nurilor din spaţiul de încărcare.▷Încărcătură grea: amplasaţi cât mai în faţă
şi cât mai jos, direct în spatele spătarelor
din spate.▷Încărcătură foarte grea: dacă bancheta din
spate este neocupată, introduceţi centurile
de siguranţă din laterale în încuietorile cen‐
turii de siguranţă aflată pe partea opusă.▷Rabataţi complet spătarele scaunelor
spate, dacă doriţi să aşezaţi încărcătura în
mod corespunzător.▷Nu stivuiţi încărcătura peste nivelul cantului
superior al spătarului.
Asigurarea încărcăturii
Inele de fixare în portbagaj
Pentru asigurarea încărcăturii aveţi la dispoziţie
patru inele de ancorare în portbagaj.
Seite 179ÎncărcareSfaturi179
Online Edition for Part no. 01 40 2 963 972 - VI/15

Buzunar de podea
Pentru asigurarea încărcăturii şi pentru păstra‐
rea de obiecte mici se poate folosi şi buzunarul
de podea.
Agăţaţi buzunarul de podea în inelele de anco‐
rele aflate în podeaua portbagajului.
Asigurarea încărcăturii AVERTIZARE
Obiectele încărcate necorespunzător se
pot disloca sau pot fi proiectate în habitaclu, de
exemplu în cazul unui accident sau la manevre
de frânare şi evitare. Astfel pasagerii autovehi‐ culului pot fi lovite şi rănite. Există risc de
vătămare corporală. Aşezaţi şi asiguraţi obiec‐
tele şi încărcătura în mod corespunzător.◀
▷Obiecte mai mici şi mai uşoare: asiguraţi-le
prin intermediul benzilor pretensionate, a
unei plase pentru portbagaj sau a benzilor
de întindere.▷Obiecte mari şi grele: asiguraţi-le cu mij‐
loace de fixare.
Fixaţi sistemele de ancorare, benzile preten‐
sionate sau benzile de întindere la inelele de
ancorare din portbagaj.
Portbagaj de acoperiş
Observaţie
Portbagajele de acoperiş sunt disponibile ca
dotare opţională.
Sistem de fixare
Ţineţi cont de instrucţiunile de montaj ale port‐
bagajului de acoperiş.
Bară de acoperiş cu clapete
Punctele de prindere se află în bara de acope‐
riş, deasupra portierelor.
Rabataţi capacul în sus, către exterior.
Încărcare
Portbagajele de acoperiş încărcate modifică
comportamentul la rulare şi virare a vehiculului
prim modificarea centrului de greutate.
Din acest motiv, respectaţi următoarele la
încărcare şi rulare:
▷Nu depăşiţi masa maximă pe punte/acope‐
riş şi masa totală admisă.▷Asiguraţi-vă că aveţi spaţiu suficient pentru
ridicarea şi deschiderea trapei din sticlă.▷Repartizaţi uniform încărcătura.▷Nu utilizaţi încărcătură de dimensiuni mari.▷Aşezaţi la bază bagajele mai grele.▷Fixaţi în siguranţă bagajele pe acoperiş,
de exemplu fixaţi-le cu chingi de tensio‐
nare.▷Nu amplasaţi obiecte în zona de acţionare
a clapetei portbagajului.▷Conduceţi reţinut şi evitaţi accelerările şi
frânările bruşte, precum şi abordarea
bruscă a virajelor.Seite 180SfaturiÎncărcare180
Online Edition for Part no. 01 40 2 963 972 - VI/15

Regim de deplasare cu remorcăDotare autovehiculÎn cadrul acestui capitol sunt descrise toate
dotările de serie, de ţără şi dotările speciale,
care sunt oferite pentru această serie de mo‐
del. De aceea sunt descrise şi dotările, care nu
sunt disponibile în cadrul unui autovehicul,
de ex. pe baza dotărilor speciale selectate sau
a variantei de ţară. Acelaşi lucru este valabil şi
pentru funcţiile şi sistemele relevante pentru
securitate. La utilizarea funcţiilor şi sistemelor
corespunzătoare trebuie respectate normele
legale naţionale în vigoare.
Generalităţi
Masele remorcabile admisibile, sarcinile pe
punte, sarcinile pe proţap şi greutatea totală
admisibilă sunt indicate în datele tehnice ale
maşinii.
Metodele de creştere a capacităţii de remor‐ care sunt cunoscute de către service-ul parte‐
ner sau în atelierele de specialitate calificate.
Autovehiculul este dotat cu un sistem mai re‐
zistent de arcuri la puntea spate şi, în funcţie
de tip, cu un sistem mai puternic de răcire.
Înaintea pornirii de pe loc
Sarcină pe proţap Nu încărcaţi pe cât se poate sarcini sub sarcina
minimă pe proţap de 25 kg, încercaţi să ex‐
ploataţi sarcina maximă pe proţap.
Sarcina maximă a vehiculului tractor se reduce
prin greutatea cârligului de remorcare şi prin
sarcina pe proţap. Sarcina pe proţap măreşte
masa vehiculului. Este interzisă depăşirea ma‐
sei totale admise a vehiculului tractor.Încărcare
Repartizaţi cât mai uniform încărcătura pe plat‐
formă.
Amplasaţi greutatea suplimentară cât mai jos
şi cât mai aproape de osia remorcii. Cu cât
centrul de greutate al remorcii este amplasat
mai aproape de şosea, cu atât mai mare este
siguranţa întregului angrenaj.
Este interzisă depăşirea masei totale admisi‐
bile a remorcii şi masa remorcabilă admisibilă a
autovehiculului. Orientaţi-vă după valoarea mai
mică.
Presiunea în anvelope
Verificaţi presiunea în anvelope atât la vehicul,
cât şi la remorcă.
La vehicul, orientaţi-vă după presiunea în anve‐
lope, vezi pagina 200, pentru încărcare ridi‐
cată.
La remorcă, respectaţi indicaţiile producătoru‐
lui.
Mesaj pană anvelopă
După corectarea presiunii în anvelope şi cupla‐
rea sau decuplarea unei remorci, reiniţializaţi
Mesaj pană anvelopă.
Control presiune anvelopeDupă corectarea presiunii în anvelope şi cupla‐
rea sau decuplarea unei remorci, reiniţializaţi
Verificare presiune anvelope.
Oglinzi exterioare
Legiuitorul prevede două oglinzi exterioare prin
care să puteţi supraveghea canturile marginilor
din spate ale remorcii. Oglinzile de acest tip
sunt disponibile ca dotare opţională la un ser‐
vice partener sau în atelierele de specialitate
calificate.Seite 181Regim de deplasare cu remorcăSfaturi181
Online Edition for Part no. 01 40 2 963 972 - VI/15

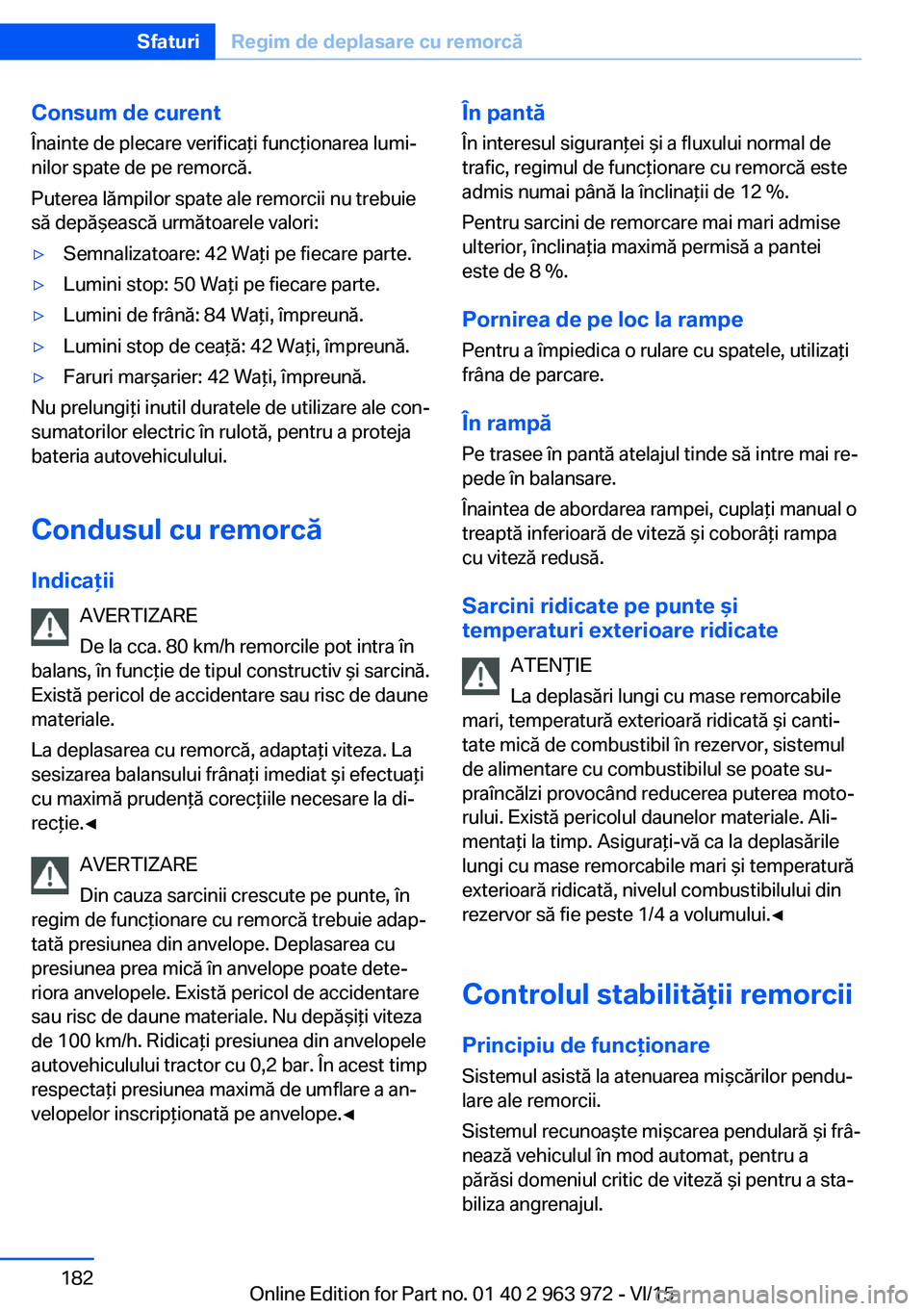

Consum de curentÎnainte de plecare verificaţi funcţionarea lumi‐
nilor spate de pe remorcă.
Puterea lămpilor spate ale remorcii nu trebuie
să depăşească următoarele valori:▷Semnalizatoare: 42 Waţi pe fiecare parte.▷Lumini stop: 50 Waţi pe fiecare parte.▷Lumini de frână: 84 Waţi, împreună.▷Lumini stop de ceaţă: 42 Waţi, împreună.▷Faruri marşarier: 42 Waţi, împreună.
Nu prelungiţi inutil duratele de utilizare ale con‐
sumatorilor electric în rulotă, pentru a proteja
bateria autovehiculului.
Condusul cu remorcă
Indicaţii AVERTIZARE
De la cca. 80 km/h remorcile pot intra în
balans, în funcţie de tipul constructiv şi sarcină.
Există pericol de accidentare sau risc de daune
materiale.
La deplasarea cu remorcă, adaptaţi viteza. La
sesizarea balansului frânaţi imediat şi efectuaţi
cu maximă prudenţă corecţiile necesare la di‐
recţie.◀
AVERTIZARE
Din cauza sarcinii crescute pe punte, în
regim de funcţionare cu remorcă trebuie adap‐
tată presiunea din anvelope. Deplasarea cu
presiunea prea mică în anvelope poate dete‐
riora anvelopele. Există pericol de accidentare
sau risc de daune materiale. Nu depăşiţi viteza
de 100 km/h. Ridicaţi presiunea din anvelopele
autovehiculului tractor cu 0,2 bar. În acest timp
respectaţi presiunea maximă de umflare a an‐
velopelor inscripţionată pe anvelope.◀
În pantă
În interesul siguranţei şi a fluxului normal de
trafic, regimul de funcţionare cu remorcă este
admis numai până la înclinaţii de 12 %.
Pentru sarcini de remorcare mai mari admise
ulterior, înclinaţia maximă permisă a pantei
este de 8 %.
Pornirea de pe loc la rampe
Pentru a împiedica o rulare cu spatele, utilizaţi
frâna de parcare.
În rampă
Pe trasee în pantă atelajul tinde să intre mai re‐
pede în balansare.
Înaintea de abordarea rampei, cuplaţi manual o
treaptă inferioară de viteză şi coborâţi rampa
cu viteză redusă.
Sarcini ridicate pe punte şi
temperaturi exterioare ridicate
ATENŢIE
La deplasări lungi cu mase remorcabile
mari, temperatură exterioară ridicată şi canti‐
tate mică de combustibil în rezervor, sistemul
de alimentare cu combustibilul se poate su‐
praîncălzi provocând reducerea puterea moto‐
rului. Există pericolul daunelor materiale. Ali‐
mentaţi la timp. Asiguraţi-vă ca la deplasările
lungi cu mase remorcabile mari şi temperatură
exterioară ridicată, nivelul combustibilului din
rezervor să fie peste 1/4 a volumului.◀
Controlul stabilităţii remorcii
Principiu de funcţionare Sistemul asistă la atenuarea mişcărilor pendu‐
lare ale remorcii.
Sistemul recunoaşte mişcarea pendulară şi frâ‐
nează vehiculul în mod automat, pentru a
părăsi domeniul critic de viteză şi pentru a sta‐
biliza angrenajul.Seite 182SfaturiRegim de deplasare cu remorcă182
Online Edition for Part no. 01 40 2 963 972 - VI/15

Dacă priza pentru remorcă este ocupată, însă
nu este ataşată nicio remorcă, sistemul se
poate activa în situaţii extreme de rulare, de ex.
în cazul unui suport pentru biciclete cu ilumi‐
nare.
Premise pentru funcţionare
Regim de funcţionare cu remorcă şi cu priza
pentru remorcă în stare conectată, sistemul
funcţionează începând de la cca. 65 km/h.
Limitele sistemului▷Sistemul nu poate interveni dacă remorca
alunecă brusc, de ex. pe suprafeţe alune‐
coase sau instabile.▷Remorcile cu centru de greutate amplasat
foarte sus se pot răsturna înainte ca siste‐
mul să recunoască o mişcare pendulară.▷Sistemul nu este activ dacă funcţia de
Control dinamic al stabilităţii DSC este de‐
zactivată sau disfuncţională.
cuplaj de remorcare cu cap
de remorcare rabatabil
electric
Generalităţi
Capul de remorcare rabatabil se află sub vehi‐
cul.
LED-ul luminează verde dacă sistemul este
pregătit pentru funcţionare.
Tasta pentru deplierea şi plierea capului sferic
de remorcare se găseşte în portbagaj.
Rabatarea capului de remorcare către
exterior1.Deschiderea portbagajului.2.Nu staţi în zona de acţionare a capului de
remorcare.3. Apăsaţi butonul din portbagaj.
Capul de remorcare se rabatează către ex‐
terior. LED-ul butonului luminează intermi‐
tent în culoarea verde.4.Aşteptaţi până ce capul sferic a atins pozi‐
ţia finală.
AVERTIZARE
Capul sferic neblocat poate provoca stări
de deplasare instabile sau accidente. Există
pericol de accidentare sau risc de daune mate‐
riale. Înaintea plecării cu remorca sau dispoziti‐
vul de transport sarcini ataşat, verificaţi bloca‐
rea corespunzătoare a capului sferic.
LED-ul butonului luminează în culoarea roşie,
atunci când capul de remorcare nu s-a blocat
corespunzător.◀
Rabatarea capului de remorcare către
interior
1.Decuplaţi remorca sau hamalul, îndepărtaţi
elementele dispozitivelor de stabilizare a
remorcii şi scoateţi ştecherul pentru ali‐
mentarea în curent a remorcii, precum şi
eventualul adaptor din priză.2. Apăsaţi butonul din portbagaj.
Capul de remorcare se rabatează către in‐
terior. LED-ul butonului luminează intermi‐
tent în culoarea verde.3.Aşteptaţi până ce capul sferic a atins pozi‐
ţia finală.
Întreruperea automată a procesului de
rabatare
Procedura de rabatare se întrerupe automatsau nu se execută la depăşirea valorilor limită
Seite 183Regim de deplasare cu remorcăSfaturi183
Online Edition for Part no. 01 40 2 963 972 - VI/15
