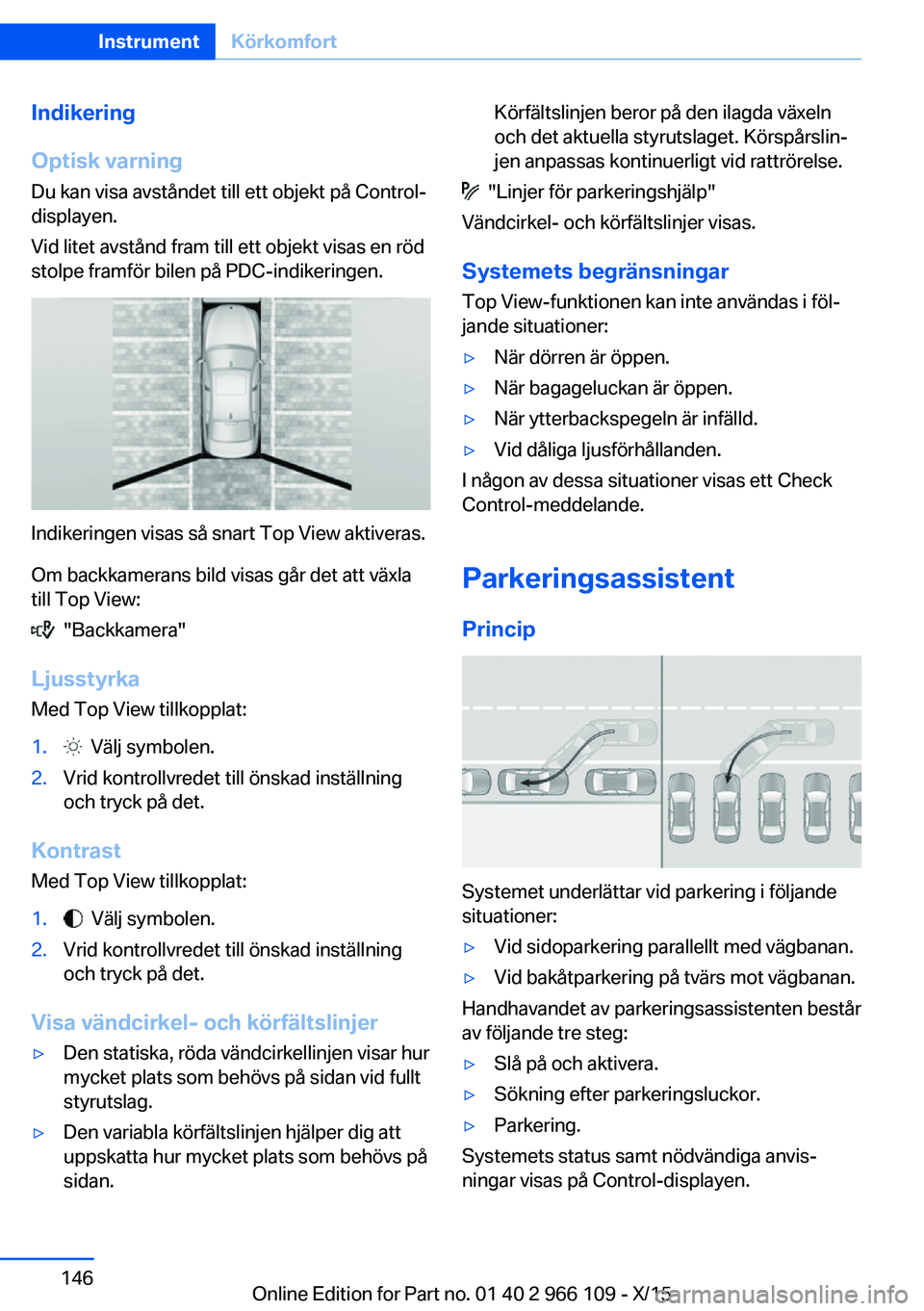

Indikering
Optisk varning
Du kan visa avståndet till ett objekt på Control-
displayen.
Vid litet avstånd fram till ett objekt visas en röd
stolpe framför bilen på PDC-indikeringen.
Indikeringen visas så snart Top View aktiveras.
Om backkamerans bild visas går det att växla
till Top View:
"Backkamera"
Ljusstyrka
Med Top View tillkopplat:
1. Välj symbolen.2.Vrid kontrollvredet till önskad inställning
och tryck på det.
Kontrast
Med Top View tillkopplat:
1. Välj symbolen.2.Vrid kontrollvredet till önskad inställning
och tryck på det.
Visa vändcirkel- och körfältslinjer
▷Den statiska, röda vändcirkellinjen visar hur
mycket plats som behövs på sidan vid fullt
styrutslag.▷Den variabla körfältslinjen hjälper dig att
uppskatta hur mycket plats som behövs på
sidan.Körfältslinjen beror på den ilagda växeln
och det aktuella styrutslaget. Körspårslin‐
jen anpassas kontinuerligt vid rattrörelse.
"Linjer för parkeringshjälp"
Vändcirkel- och körfältslinjer visas.
Systemets begränsningar
Top View-funktionen kan inte användas i föl‐
jande situationer:
▷När dörren är öppen.▷När bagageluckan är öppen.▷När ytterbackspegeln är infälld.▷Vid dåliga ljusförhållanden.
I någon av dessa situationer visas ett Check
Control-meddelande.
Parkeringsassistent Princip
Systemet underlättar vid parkering i följande
situationer:
▷Vid sidoparkering parallellt med vägbanan.▷Vid bakåtparkering på tvärs mot vägbanan.
Handhavandet av parkeringsassistenten består
av följande tre steg:
▷Slå på och aktivera.▷Sökning efter parkeringsluckor.▷Parkering.
Systemets status samt nödvändiga anvis‐
ningar visas på Control-displayen.
Seite 146InstrumentKörkomfort146
Online Edition for Part no. 01 40 2 966 109 - X/15

Lämplig parkeringsficka
Allmänt:▷Lucka bakom ett objekt som är minst 0,5 m
långt.▷Lucka mellan två objekt som är vardera
minst 0,5 m långa.
Parkering parallellt med vägbanan:
▷Minsta längd för luckan mellan två objekt:
Den egna fordonslängden plus ca 0,8 m.▷Minsta djup: Ca 1,5 m.
Vinkelrät parkering:
▷Luckans bredd mellan två objekt: Den egna
fordonsbredden plus ca 0,7 m till maximalt
5 m.▷Minsta djup: Den egna fordonslängden.
Föraren måste själv uppskatta den vinkel‐
räta parkeringsluckans djup. På grund av
tekniska begränsningar kan systemet en‐
dast förmedla vinkelräta parkeringsluckors
djup vid närmande.
Om parkering
▷Dörrar och bagagelucka stängda.▷Parkeringsbroms lossad.▷Vid fickparkering på förarsidan måste du
ge tecken med motsvarande blinker.
Slå på och aktivera
Påslagning med knappen Tryck på knappen.
LED-lampan lyser.
På Control-displayen kan man avläsa aktuell
status för hur systemet söker parkeringsficka.
Parkeringsassistenten är nu automatiskt
aktiverad.
Påslagning med backväxel
Lägg i backväxeln.
På Control-displayen kan man avläsa aktuell
status för hur systemet söker parkeringsficka.
Aktivering: "Parkeringshjälp"
Indikering på Control-displayen System aktiverat/deaktiveratSymbolBetydelse Grå: Systemet ej tillgängligt.
Vit: Systemet tillgängligt, men ej ak‐
tiverat. Systemet aktiverat.
Sökning efter parkeringslucka och
systemets status
▷Symbol P, se pil på fordonsvyn. Parker‐
ingsassistenten är aktiverad och sökning
efter parkeringslucka aktiv.▷Lämpliga parkeringsluckor visas på kon‐
trolldisplayen i kanten av körbanan bredvid
fordonssymbolen. Vid aktiv parkeringsas‐
sistent markeras lämpliga parkeringsluckor
med färg.▷Vid entydigt identifierad vinkelrät eller pa‐
rallell parkeringslucka ställer systemet au‐
tomatiskt in rätt parkeringsmetod. Vid par‐
keringsluckor där det går att parkera både
vinkelrätt och parallellt visas en urvals‐
meny. I det fallet ska du välja den önskade
parkeringsmetoden manuellt.▷Parkeringsfunktionen aktive‐
rad. Systemet styr bilen.Seite 148InstrumentKörkomfort148
Online Edition for Part no. 01 40 2 966 109 - X/15

▷Sökning efter parkeringsluckor är alltid ak‐
tiv vid långsam körning framåt, även vid
deaktiverat system. Vid deaktiverat system
visas informationen på kontrolldisplayen i
grått.
Parkering med parkeringsassistenten
1.Tryck på knappen eller lägg i backvä‐
xeln för att slå på parkeringsassistenten, se
sid 148 . Aktivera vid behov parkeringsas‐
sistenten.
Parkeringsassistenten är aktiverad.
2.Kör förbi raden med parkerade fordon med
en hastighet på upp till ca 35 km/h och ett
avstånd på maximalt 1,5 m.
Status för sökningen efter parkerings‐
luckor samt möjliga parkeringsluckor visas
på Control-displayen, se sid 148.3.Följ anvisningarna på Control-displayen.
För att uppnå en optimal parkeringsposi‐
tion ska du avvakta den automatiska styr‐
ningen efter växlingen när bilen står stilla.
När parkeringen är avslutad visas detta på
Control-displayen.4.Eventuellt måste du själv anpassa bilens
läge.
Avbryta manuellt
Parkeringsassistenten kan avbrytas när som
helst:
▷ "Parkeringshjälp" Välj symbolen på
Control-displayen.▷Tryck på knappen.
Avbryta automatiskt
Systemet avbryter automatiskt i följande situa‐
tioner:
▷Vid fasthållning av ratten eller när du styr.▷Vid växelval som inte motsvarar anvisning‐
arna på kontrolldisplayen.▷Vid hastigheter över ca 10 km/h.▷Eventuellt på snötäckt eller hal vägbana.▷I förek.f all vid svårövervinnerliga hinder,
t.ex. kantstenar.▷Vid plötsligt uppträdande hinder.▷När parkeringsavståndskontroll PDC visar
för låga avstånd.▷Vid överskridning av maximalt antal parker‐
ingsdrag eller parkeringsvaraktighet.▷Vid avaktivering av DSC.▷Vid byte till andra funktioner på Control-
displayen.
Ett Check Control-meddelande visas.
Fortsätta
En avbruten fickparkering kan vid behov fort‐
sättas.
Aktivera i så fall parkeringsassistenten på nytt,
se sid 148, och följ anvisningarna på Control-
displayen.
FrånkopplingSystemet kan avaktiveras på följande sätt:
▷Tryck på knappen.▷Koppla från tändningen.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Ingen parkeringshjälp
Parkeringsassistenten hjälper inte till i följande
situationer:
▷I snäva kurvor.Seite 149KörkomfortInstrument149
Online Edition for Part no. 01 40 2 966 109 - X/15

▷ Mot rutorna, kroppen och till fotutrym‐
met.▷ Till fotutrymmet.
Avfrostning och torkning av rutor
Ställ luftfördelningen till rutorna, öka luftmäng‐
den och temperaturen och slå ev. på kylfunk‐
tionen.
Bakrutevärme Tryck på knappen.
Värmen kopplas automatiskt från efter
en stund.
Mikrofilter
Mikrofiltret filtrerar i utomhusluft- och luftcirku‐
lationsläge luften från damm och blompollen.
Filtret ska bytas ut vid servicen, se sid 213, på
din bil.
Klimatautomatik med utökat omfång
1Stolvärme, vänster   512Temperatur, vänster3AUTO-program4Display5Maximal kylning6Temperatur, höger7Stolvärme, höger  518Kylfunktion9AUC/inre cirkulationsdrift10Luftfördelning, höger11Luftmängd, AUTO-intensitet12Luftfördelning, vänster13BakrutevärmeSeite 153KlimatInstrument153
Online Edition for Part no. 01 40 2 966 109 - X/15

Den valda intensiteten indikeras på klimatauto‐
matikens display.
Automatisk cirkulationsluftsfunktionControl AUC/cirkulationsluft
Vid förorenad ytterluft kan lufttillförseln spärras
tillfälligt. Endast den i bilen befintliga luften cir‐
kulerar.
Tryck flera gånger på knappen för att
aktivera en av funktionerna:▷Lysdioderna släckta: Friskluft strömmar in
hela tiden.▷Vänster lysdiod lyser, AUC-drift: En sensor
identifiera föroreningar i luften och spärrar
automatiskt lufttillförseln.▷Höger lysdiod lyser, inre cirkulation: Fris‐
kluftsinsläppet spärrat hela tiden.
Cirkulationen stängs av automatiskt vid låga
utetemperaturer efter en stund för att undvika
imma på fönstren.
Om den inre cirkulationsdriften används en
längre tid försämras luftkvaliteten i kupén och
imbildningen på rutorna ökar.
Koppla vid imma på rutorna från den inre cirku‐
lationen och tryck in AUTO-knappen för att ak‐
tivera imsensorn. Kontrollera att luften kan
strömma in mot vindrutan.
Manuell luftmängdFör att kunna ställa in luftmängden manuellt,
måste AUTO-programmet först kopplas från.
Tryck på vänster eller höger sida av
knappen: Luftmängden minskar eller
ökar.
Det valda fläktsteget indikeras på klimatauto‐
matikens display.
Luftmängden från klimatautomatiken reduce‐
ras vid behov för att spara batteriet.
Manuell luftfördelning
Välj ett program genom att trycka flera
gånger på knappen:▷Mot kroppen.▷Mot kroppen och till fotutrymmet.▷Till fotutrymmet.▷Mot rutorna och fotutrymmet: Endast på
förarsidan.▷Mot rutorna, kroppen och till fotutrymmet:
Endast på förarsidan.
Tryck vid imma på rutorna in AUTO-knappen
för att aktivera imsensorn.
Avfrostning och torkning av rutor Tryck på knappen.
Is och imma torkas snabbt bort från
vindrutan och de främre sidorutorna.
Justera då luftinsläppen på sidorna resp. sido‐
rutorna.
Luftmängden kan ställas in när programmet är
aktiverat.
Koppla även till kylfunktionen eller tryck in
AUTO-knappen vid imma på rutorna, så att im‐
sensorn aktiveras.
Bakrutevärme Tryck på knappen.
Värmen kopplas automatiskt från efter
en stund.
Mikrofilter/aktivt kolfilter Mikrofiltret/aktiva kolfiltret filtrerar vid utom‐
husdrift/cirkulationsluftsdrift luften från damm,
blompollen och gasformiga farliga ämnen.
Filtret ska bytas ut vid servicen, se sid 213, av
bilen.
Seite 155KlimatInstrument155
Online Edition for Part no. 01 40 2 966 109 - X/15

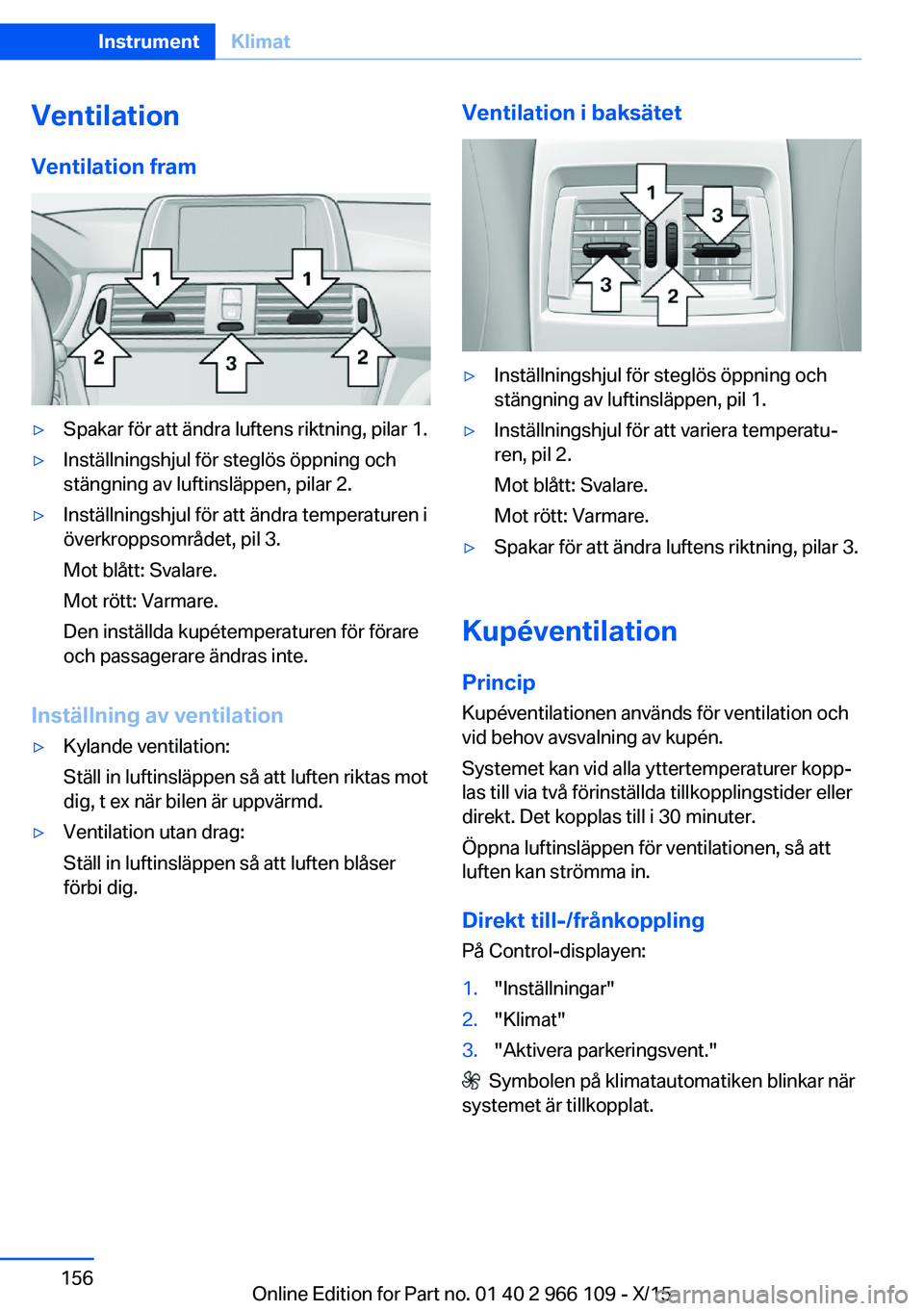

VentilationVentilation fram▷Spakar för att ändra luftens riktning, pilar 1.▷Inställningshjul för steglös öppning och
stängning av luftinsläppen, pilar 2.▷Inställningshjul för att ändra temperaturen i
överkroppsområdet, pil 3.
Mot blått: Svalare.
Mot rött: Varmare.
Den inställda kupétemperaturen för förare
och passagerare ändras inte.
Inställning av ventilation
▷Kylande ventilation:
Ställ in luftinsläppen så att luften riktas mot
dig, t ex när bilen är uppvärmd.▷Ventilation utan drag:
Ställ in luftinsläppen så att luften blåser
förbi dig.Ventilation i baksätet▷Inställningshjul för steglös öppning och
stängning av luftinsläppen, pil 1.▷Inställningshjul för att variera temperatu‐
ren, pil 2.
Mot blått: Svalare.
Mot rött: Varmare.▷Spakar för att ändra luftens riktning, pilar 3.
Kupéventilation
Princip Kupéventilationen används för ventilation och
vid behov avsvalning av kupén.
Systemet kan vid alla yttertemperaturer kopp‐
las till via två förinställda tillkopplingstider eller
direkt. Det kopplas till i 30 minuter.
Öppna luftinsläppen för ventilationen, så att
luften kan strömma in.
Direkt till-/frånkoppling På Control-displayen:
1."Inställningar"2."Klimat"3."Aktivera parkeringsvent."
Symbolen på klimatautomatiken blinkar när
systemet är tillkopplat.
Seite 156InstrumentKlimat156
Online Edition for Part no. 01 40 2 966 109 - X/15

Inställning av tillkopplingstidPå Control-displayen:1."Inställningar"2."Klimat"3."Inkoppl.tid 1:" eller "Inkoppl.tid 2:"4.Ställ in önskad tid.
Aktivering av tillkopplingstid På Control-displayen:
1."Inställningar"2."Klimat"3."Aktivera inkopplingstid 1" eller "Aktivera
inkopplingstid 2"
Symbolen på klimatautomatiken lyser när
en tillkopplingstid är aktiverad.
Symbolen på klimatautomatiken blinkar när
systemet har kopplats till.
Systemet kopplas endast till inom de närmaste
24 timmarna. Därefter måste det åter aktiveras.
Seite 157KlimatInstrument157
Online Edition for Part no. 01 40 2 966 109 - X/15

EffektivitetsvisningIndikering på kombiinstrumentetIndikering på kombiinstrumentet med utökat
omfång
En markering i effektvisningen informerar om
det aktuella körsättet.
Markering i området, pil 1: Visning för energi‐
återvinning genom utrullning eller bromsning.
Markering i området, pil 2: Visning vid accele‐
ration.
Körsättets effektivitet visas genom stapelns
färg:
▷Blå indikering: Effektivt körsätt, så länge
markeringen rör sig inom det blå området.▷Grå indikering: Anpassa körsättet, t ex. ge‐
nom att lätta på gasen.
Indikeringen växlar till blått så snart alla krav på
ett förbrukningsoptimerat körsätt uppfyllts.
ECO PRO-tips, köranvisning
Pilen visar att körsättet kan förbruk‐
ningsoptimeras t.ex. genom att lätta på
gasen.
Anvisning Effektvisningen samt ECO PRO-tipset på
kombiinstrumentet visas när visningen ECO
PRO är aktiverat.
Aktivera visning av körsätt och ECO PRO tips:1."Inställningar"2."Infodisplay"3."ECO PRO-info"
ECO PRO-tips, symboler
Ytterligare symbol och en textanvisning visas.
SymbolÅtgärdGasa mindre och bromsa in förutse‐
ende för ett effektivare körsätt.Reducera hastigheten till vald ECO
PRO-hastighet.Steptronic-växellåda: Växla från M/S
till D.Steptronic-växellåda/manuell växel‐
låda: Följ växlingsanvisningarna.Manuell växellåda: Lägg i friläge för
motorstopp.
Indikeringar på Control-displayen
Visa EfficientDynamics-info
Information om förbrukning och teknik visas
under körningen.
1."Fordonsinfo"2."EfficientDynamics"Seite 182Praktiska tipsSpara bränsle182
Online Edition for Part no. 01 40 2 966 109 - X/15
