2016 BMW 3 SERIES display

Översikt
Knapp i bilen
Intelligent Safety-knapp
Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling
Intelligent Safety-systemen aktiveras automa‐
tisk varje gång du börjar köra.
Tryck på knappen: Systemet stängs
av. Lysdioden slocknar.
Tryck på knappen igen: Systemet sätts på.
Lysdioden lyser.
Inställningar kan göras på kontrolldisplayen.
Påkörningsvarning
Beroende på utrustning består krockvarnings‐
systemet av ett av de båda systemen:
▷Påkörningsvarning med City bromsfunk‐
tion, se sid 109.▷Påkörningsvarning med bromsfunktion, se
sid 112
Påkörningsvarning med City
bromsfunktion
Princip Systemet kan hjälpa till att undvika olyckor.
Om en olycka inte kan undvikas hjälper syste‐
met till att minska sammanstötningshastighe‐
ten.
Systemet varnar för möjlig kollisionsrisk och
bromsar in automatiskt.
Det automatiska bromsingreppet sker med be‐
gränsad kraft och tid.
Systemet styrs via en kamera vid innerback‐
spegeln.
Påkörningsvarningen fungerar även när hastig‐
hetsregleringen är avaktiverad.
Om man medvetet närmar sig ett fordon kom‐
mer krockvarningen och bromsingreppet se‐
nare, så att man slipper få omotiverade sy‐
stemreaktioner.
Allmänt
Fr o m ca 5 km/h varnar systemet i två steg för
en eventuell kollisionsrisk. Tidpunkten för
dessa varningar kan variera beroende på aktu‐
ell körsituation.
Upp till ca 60 km/h gör i förek. fall ett bromsin‐
grepp.
Seite 109SäkerhetInstrument109
Online Edition for Part no. 01 40 2 966 109 - X/15

Räckvidd
Det tas hänsyn till föremål när de har registre‐
rats av systemet.
Anvisningar VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Översikt
Knapp i bilen
Intelligent Safety-knapp
Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Frånkoppling Tryck på knappen: Systemet stängs
av. Lysdioden slocknar.
Tryck på knappen igen: Systemet sätts på.
Lysdioden lyser.
Ställa in varningstidpunkten Varningstidpunkten kan ställas in via iDrive.
1."Inställningar"2."Kollisionsvarningssyst."3.Ställ in den önskade tidpunkten på Con‐
trol-displayen.
Den valda tidpunkten sparas för den profil som
används just nu.
Seite 110InstrumentSäkerhet110
Online Edition for Part no. 01 40 2 966 109 - X/15

Varning med inbromsningsfunktion
Indikering
Om en kollision med en identifierad person ho‐
tar visas en varningssymbol i kombiinstrumen‐
tet och i head-up-displayen.SymbolÅtgärdSymbolen lyser röd: Förvarning.
Bromsa och öka avståndet.Symbolen blinkar rött och en signal
ljuder: Akut varning.
Du uppmanas att bromsa eller vid
behov väja undan.
Förvarning
En varning visas t.ex. vid en eventuell kolli‐
sionsrisk eller vid mycket litet avstånd till ett
framförvarande fordon.
Föraren måste själv ingripa vid en förvarning.
Akut varning med bromsfunktion En akut varning visas vid omedelbar risk för
kollision om fordonet närmar sig ett annat ob‐
jekt med stor hastighetsskillnad.
Föraren måste ingripa själv vid akut varning.
Vid kollisionsrisk stöds föraren av en ev. liten
automatisk bromsning.
En akutvarning kan även utlösas utan före‐
gående förvarning.
Bromsingrepp Varningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett lätt bromsingrepp vid kollisionsrisk. Vid en
låg hastighet kan fordonet bromsas in till stille‐
stånd.
Manuell växellåda: Vid ett bromsingrepp till
stillstånd kan motorn stängas av.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad och den
dynamiska traktionskontrollen DTC inte är ak‐
tiverad.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Räckvidd Systemets registreringsförmåga är begränsad.
Därför kan det hända att systemreaktionerna
kommer sent eller uteblir helt.
Det är t ex möjligt att följande situationer inte
identifieras:▷Långsamt fordon när du närmar dig i hög
hastighet.▷Fordon som plötsligt byter fil eller bromsar
kraftigt.▷Fordon med ovanlig baksida.▷Framförvarande motorcyklar.
Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid begränsning eller avaktivering av kör‐
stabilitetssystem, t.ex. DSC OFF.Seite 111SäkerhetInstrument111
Online Edition for Part no. 01 40 2 966 109 - X/15

Översikt
Knapp i bilen
Intelligent Safety-knapp
Radarsensor En radarsensor i stötfångaren registrerar fram‐
förvarande fordon.
Håll radarsensorn ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Frånkoppling Tryck på knappen: Systemet stängs
av. Lysdioden slocknar.
Tryck på knappen igen: Systemet sätts på.
Lysdioden lyser.
Ställa in varningstidpunkten
Varningstidpunkten kan ställas in via iDrive.1."Inställningar"2."Kollisionsvarningssyst."3.Ställ in den önskade tidpunkten på Con‐
trol-displayen.
Den valda tidpunkten sparas för den profil som
används just nu.
Varning med inbromsningsfunktion
Indikering
Om en kollision med en identifierad person ho‐
tar visas en varningssymbol i kombiinstrumen‐
tet och i head-up-displayen.
SymbolÅtgärdSymbolen lyser röd: Förvarning.
Bromsa och öka avståndet.Symbolen blinkar rött och en signal
ljuder: Akut varning.
Du uppmanas att bromsa eller vid
behov väja undan.
Förvarning
En varning visas t.ex. vid en eventuell kolli‐
sionsrisk eller vid mycket litet avstånd till ett
framförvarande fordon.
Föraren måste själv ingripa vid en förvarning.
Akut varning med bromsfunktion En akut varning visas vid omedelbar risk för
kollision om fordonet närmar sig ett annat ob‐
jekt med stor hastighetsskillnad.
Föraren måste ingripa själv vid akut varning.
Vid kollisionsrisk stöds föraren av en ev. auto‐
matisk bromsning.
En akutvarning kan även utlösas utan före‐
gående förvarning.
Seite 113SäkerhetInstrument113
Online Edition for Part no. 01 40 2 966 109 - X/15

Varning med inbromsningsfunktion
Indikering
Om en kollision med registrerad person hotar
visas en varningssymbol i kombiinstrumentet och i head-up-displayen.
Röd symbol indikeras och en signalljuder.
Ingrip omedelbart genom att bromsa eller vika undan.
BromsingreppVarningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett lätt bromsingrepp vid kollisionsrisk. Vid en
låg hastighet kan fordonet bromsas in till stille‐
stånd.
Manuell växellåda: Vid ett bromsingrepp till
stillstånd kan motorn stängas av.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad och den
dynamiska traktionskontrollen DTC inte är ak‐
tiverad.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀Räckvidd
Kamerans identifieringsförmåga är begränsad.
Därför kan det förekomma att systemet inte
varnar eller varnar för sent.
Det är t ex möjligt att följande situationer inte
identifieras:▷Delvis skymd fotgängare.▷Fotgängare, som på grund av blickvinkeln
eller konturen inte identifieras som sådana.▷Fotgängare utanför identifieringsområdet.▷Fotgängare med en kroppslängd på under
ca 80 cm.
Funktionsbegränsningar
Funktionen kan vara begränsad eller inte fun‐
gera t ex i följande situationer:
Funktionens tillgänglighet kan vara begränsad
t.ex. i följande situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid avaktivering av körstabilitetssystem,
t.ex. DSC OFF.▷När kamerans synfält resp. framrutan är
smutsig eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.▷Vid mörker.
Avåkningsvarnare
Princip Detta system varningar från och med en viss
hastighet när fordonet står i begrepp att lämna
körfältet på vägar med körfältsbegränsningar.
Denna hastighet ligger, beroende på landsut‐
förande, mellan 55 km/h och 70 km/h.
Seite 116InstrumentSäkerhet116
Online Edition for Part no. 01 40 2 966 109 - X/15

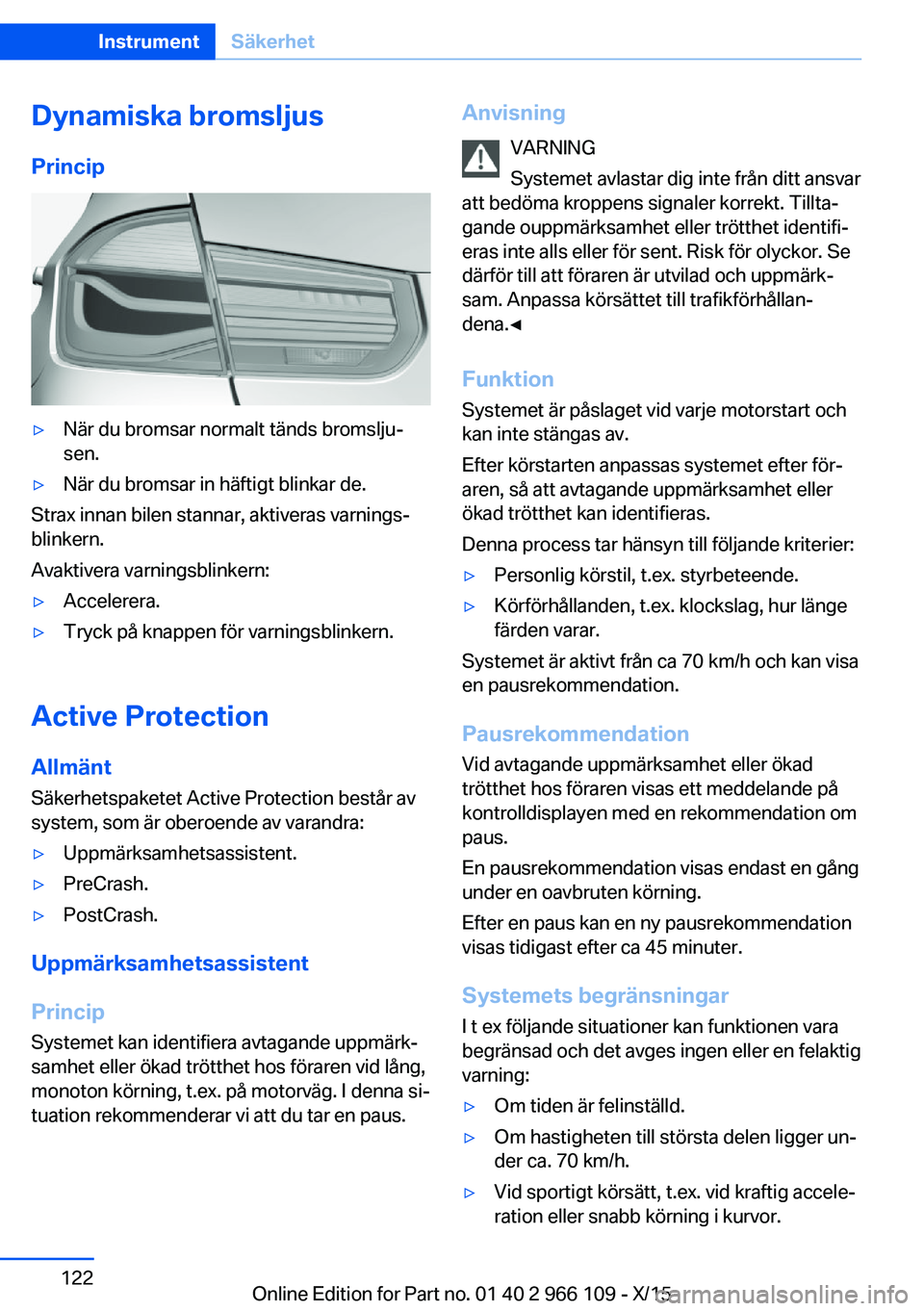

Dynamiska bromsljusPrincip▷När du bromsar normalt tänds bromslju‐
sen.▷När du bromsar in häftigt blinkar de.
Strax innan bilen stannar, aktiveras varnings‐
blinkern.
Avaktivera varningsblinkern:
▷Accelerera.▷Tryck på knappen för varningsblinkern.
Active Protection
Allmänt
Säkerhetspaketet Active Protection består av
system, som är oberoende av varandra:
▷Uppmärksamhetsassistent.▷PreCrash.▷PostCrash.
Uppmärksamhetsassistent
Princip Systemet kan identifiera avtagande uppmärk‐
samhet eller ökad trötthet hos föraren vid lång,
monoton körning, t.ex. på motorväg. I denna si‐
tuation rekommenderar vi att du tar en paus.
Anvisning
VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma kroppens signaler korrekt. Tillta‐
gande ouppmärksamhet eller trötthet identifi‐
eras inte alls eller för sent. Risk för olyckor. Se
därför till att föraren är utvilad och uppmärk‐
sam. Anpassa körsättet till trafikförhållan‐
dena.◀
Funktion
Systemet är påslaget vid varje motorstart och
kan inte stängas av.
Efter körstarten anpassas systemet efter för‐
aren, så att avtagande uppmärksamhet eller
ökad trötthet kan identifieras.
Denna process tar hänsyn till följande kriterier:▷Personlig körstil, t.ex. styrbeteende.▷Körförhållanden, t. ex. klockslag, hur länge
färden varar.
Systemet är aktivt från ca 70 km/h och kan visa
en pausrekommendation.
PausrekommendationVid avtagande uppmärksamhet eller ökad
trötthet hos föraren visas ett meddelande på
kontrolldisplayen med en rekommendation om
paus.
En pausrekommendation visas endast en gång
under en oavbruten körning.
Efter en paus kan en ny pausrekommendation
visas tidigast efter ca 45 minuter.
Systemets begränsningar
I t ex följande situationer kan funktionen vara
begränsad och det avges ingen eller en felaktig
varning:
▷Om tiden är felinställd.▷Om hastigheten till största delen ligger un‐
der ca. 70 km/h.▷Vid sportigt körsätt, t.ex. vid kraftig accele‐
ration eller snabb körning i kurvor.Seite 122InstrumentSäkerhet122
Online Edition for Part no. 01 40 2 966 109 - X/15

Aktivera ECO PROTryck på knappen flera gånger tills
ECO PRO visas.
Konfigurera ECO PRO1.Aktivera ECO PRO.2."Konfigurera ECO PRO"
Gör önskade inställningar.
Konfigurera körprogram Under Konfigurera körläge kan inställningar för
följande körprogram göras:
▷SPORT, se sid 127.▷ECO PRO, se sid 181.
Indikeringar
Programval När du trycker på knappen visas
en lista med programmen som
kan väljas. Beroende på utrust‐
ning kan listan på kombiinstru‐
mentet avvika från visningen.
Valt program Valt program indikeras på kom‐
biinstrumentet.
Indikering på Control-displayen
Ändringen av programmen kan indikeras på
Control-displayen.
1."Inställningar"2."Control Display"3."Visa info om körläge"Starthjälpsystem
Princip Med hjälp av systemet kan du bekvämt starta i
uppförsbackar. Utan att använda parkerings‐
bromsen.
Starta med starthjälpsystemet1.Håll bilen med fotbromsen.2.Släpp bromsen och starta omedelbart.
När du har släppt bromspedalen hålls bilen
kvar i ca två sekunder.
Vid motsvarande utrustning är den möjliga
stopptiden 2 minuter.
Beroende på hur tungt lastad bilen är eller vid
körning med släpvagn kan bilen börja rulla ba‐
kåt.
Servotronic PrincipServotronic varierar den styrkraft som är nöd‐
vändig vid styrning i förhållande till hastighe‐
ten. Vid låga hastigheter underlättas styrkraf‐
ten mycket, dvs. endast lite kraft behövs vid
styrningen. Vid ökad hastighet reduceras styr‐
kraftens stöd.
Dessutom så anpassas styrkraften beroende
på körprogram så att det förmedlas ett sportigt
och direkt resp. bekvämt styrningsförhållande.
Seite 128InstrumentKörstabilitetssystem128
Online Edition for Part no. 01 40 2 966 109 - X/15

Fordonsavstånd
Valt avstånd till framförvarande fordon indike‐
ras.AvståndsindikeringAvstånd 1Avstånd 2Avstånd 3
Är automatiskt inställt när systemet
aktiveras. Motsvarar ca halva has‐
tighetsmätarvärdet i meter.Avstånd 4Systemet avbrutet eller avstånds‐
regleringen kortfristigt avaktiverad,
eftersom gaspedalen trampas ned,
utan identifierat fordon.Avståndsregleringen kortfristigt
avaktiverad, eftersom gaspedalen
trampas ned, med identifierat for‐
don.Roterande indikatorer: Det identifierade for‐
donet har startat.
ACC accelererar inte. För att accelerera ska
du aktivera ACC genom att kort trampa ner
gaspedalen eller trycka på RES-knappen eller
kontakten.
Kontroll- och varningslampor
Symbolen lyser orange
Framförvarande fordon identifierat.
Symbolen blinkar orange:
Förutsättningarna för användningen av
systemet föreligger inte längre.
Systemet har avaktiverats, men fortsätter att
bromsa tills du själv aktivt tar över och trampar
ned broms- eller gaspedalen.
Symbolen blinkar röd och en signal
ljuder:
Du uppmanas att bromsa eller vid be‐
hov väja undan.
Indikeringar på head-up displayen
Viss information i systemet kan också visas på
head-up-displayen.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Hastighetsområde Det optimala användningsområdet är väl ut‐
byggda vägar.
Den minimalt inställningsbara hastigheten är
30 km/h. Maximalt inställbar hastighet beror på
fordonet.
Systemet kan även aktiveras när bilen står
stilla.
Iaktta gällande hastighetsbegränsningar när du
använder systemet.
Efter omkoppling till hastighetsreglering utan
avståndsreglering kan även högre hastigheter
väljas.Seite 133KörkomfortInstrument133
Online Edition for Part no. 01 40 2 966 109 - X/15
