2016 BMW 2 SERIES COUPE sensor

Optisk varning
Du kan visa avståndet till ett objekt på Control-
displayen. Objekt på större avstånd visas innan
signalen ljuder.
En bild visas så snart PDC aktiveras.
Givarnas registreringsområden visas i färgerna:
Grönt, gult och rött.
Om backkamerans bild visas går det att växla
till PDC:
"Backkamera"
Vid motsvarande utrustning:
Flankskydd
Princip
Hinder vid sidan om fordonet registreras av
parkeringsassistentens sensorer. PDC varnar
för dessa hinder med hjälp av akustiska signa‐
ler eller på Control-displayen.
Indikering
Hinder vid sidan i PDC-indikeringen.
▷Färgade markeringar: Varning för identifi‐
erade hinder.▷Gråa markeringar: Området har ännu inte
registrerats.▷Inga markeringar: Inga hinder identifiera‐
des.
Flankskyddets gränser
Systemet registrerar endast stående hinder
som har hamnat i sensorernas område tidigare
vid förbikörning.
System registrerar om det egna fordonet på
grund av sin egen rörelse eller rattutslag när‐
mar sig hindret.
Systemet kan inte se om ett hinder rör sig.
Därför visas markeringarna på indikeringen
med grå färg en viss tid efter stillastående.
Systemets begränsningar
Med släp eller använt
släpvagnseluttag
De bakre sensorerna kan inte göra någon exakt
mätning. De stängs därför av.
Med motsvarande utrustning så visas ett
Check-Control-meddelande.
Ultraljudsmätningens begränsningar Vissa objekt kan inte identifieras med hjälp av
ultraljudsmätning, t ex vid följande:▷Små barn och hundar.▷Personer med vissa kläder, t.ex. rockar.▷Vid extern störning av ultraljudet, t.ex. på
grund av förbikörande fordon eller hög‐
ljudda maskiner.▷Om sensorerna är smutsiga, isiga, skadade
eller felställda.▷Vid vissa väderförhållanden, t.ex. vid hög
luftfuktighet, regn, snö, extrem hetta eller
kraftig vind.▷Vid dragkrokar och kopplingar hos andra
fordon.▷Smala eller kilformiga objekt.▷Vid objekt som rör sig.▷Högt placerade, utskjutande objekt, t.ex.
väggutsprång eller last.▷Objekt med hörn och vassa kanter.▷Objekt med släta ytor eller strukturer, t.ex.
staket.▷Vid objekt med porösa ytor.
Redan indikerade låga objekt, t ex trottoarkan‐
ter, kan åter hamna i sensorernas döda om‐
Seite 125KörkomfortInstrument125
Online Edition for Part no. 01 40 2 963 856 - VI/15

råde, innan eller efter att den konstanta signa‐
len ljuder.
FelvarningarI följande situationer kan PDC indikera en var‐
ning trots att inget hinder befinner sig inom sy‐
stemets räckvidd:▷Vid häftigt regn.▷Vid mycket smutsiga eller nedisade senso‐
rer.▷Vid snötäckta sensorer.▷Vid skrovlig gatubeläggning.▷Vid ojämnheter i marken, t.ex. fartgupp.▷I stora, rätvinkliga byggnader med kala
väggar, t.ex. parkeringsgarage.▷I tvättanläggningar.▷Vid kraftiga avgaser.▷Om täckkåpan för släpvagnskopplingen
sitter snett.▷På grund av andra ultraljudskällor, t.ex.
sopmaskiner, ångtvättar eller neonrör.
Funktionsstörningen meddelas genom en
ton som växlar mellan de främre och de
bakre högtalarna. Så fort störningen inte
föreligger på grund av andra ultraljudskällor
fungerar systemet som vanligt igen.
Funktionsfel
Ett Check Control-meddelande visas.
På kontrolldisplayen visas givarnas registre‐
ringsområde streckat.
PDC-systemet är ur funktion. Låt kontrollera
systemet.
BackkameraPrincip
Backkameran hjälper dig vid fickparkering och
manövrering. Den visar området bakom fordo‐
net på Control-displayen.
Anvisningar
VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. Risk för
olyckor. Anpassa körsättet till trafikförhållan‐
dena. Kontrollera trafiksituationen och omgiv‐
ningarna runt fordonet med en direkt blick och
ingrip aktivt i de uppkommande situatio‐
nerna.◀
Översikt
Knapp i bilen
Backkamera
Kamera
Kameraobjektivet sitter i bagageluckan. Bild‐
kvaliteten kan försämras på grund av smuts.
Rengöra kameraobjektiv, se sid 211.
Till-/frånkoppling
Automatisk tillkoppling
Lägg i växelväljarläge R när motorn är igång.
Seite 126InstrumentKörkomfort126
Online Edition for Part no. 01 40 2 963 856 - VI/15

Systemets begränsningar
Identifiering av objekt Mycket låga hinder samt utskjutande, högre
placerade objekt, t ex väggutsprång, kan inte
identifieras av systemet.
Assistansfunktionerna beaktar även data från
PDC.
Beakta anvisningarna i kapitlet PDC, se
sid 123 .
De objekt som visas på Control-displayen kan
vara närmare än vad de verkar. Uppskatta inte
avståndet till objekten på displayen.
Parkeringsassistent Princip
Systemet underlättar vid parkering i följande
situationer:
▷Vid sidoparkering parallellt med vägbanan.▷Vid bakåtparkering på tvärs mot vägbanan.
Ultraljudssensorer mäter parkeringsfickor på
båda sidor om bilen.
Parkeringsassistenten beräknar den optimala
parkeringslinjen och övertar styrningen under
parkeringen.
Vid parkering, beakta även optisk och akustisk
information och anvisningar på PDC, parker‐
ingsassistenten och backkameran och reagera
motsvarande.
Till parkeringsassistenten hör också Park Di‐
stance Control PDC, se sid 123.
Anvisningar
VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐
tioner. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Vid användning av släpvagnskopplingen
kan parkeringsassistenten förorsaka skador på
grund av att sensorerna är skymda. Risk för
olyckor eller materiella skador. Vid körning
med släpvagn eller vid användning av släp‐
vagnskopplingen med t.ex. en cykelhållare får
parkeringsassistenten inte användas.◀
OBSERVERA
Parkeringsassistenten styr eventuellt bi‐
len upp över eller upp på trottoarkanter. Risk
för materiella skador. Håll trafiksituationen un‐
der uppsikt och ingrip aktivt vid behov.◀
En motor som stängts av med den automatiska
start-/stoppfunktionen startas automatiskt vid
aktivering av parkeringsassistenten.
Översikt
Knapp i bilen
Parkeringsassistent
Seite 129KörkomfortInstrument129
Online Edition for Part no. 01 40 2 963 856 - VI/15

Ultraljudssensorer
De fyra ultraljudssensorerna för att mäta par‐
keringsluckorna sitter fram och bak på fordo‐
nets sidor.
För att vara säker på att systemet fungerar per‐
fekt:
▷Håll sensorerna rena och isfria.▷Håll ett avstånd på minst 30 cm när du an‐
vänder högtryckstvätt och spruta inte för
länge på sensorerna.▷Klistra inte över sensorerna.
Förutsättningar
Mätning av parkeringsfickor
▷Rak körning framåt upp till ca 35 km/h.▷Maximalt avstånd till raden med parkerade
fordon: 1,5 m.
Lämplig parkeringsficka
Allmänt:
▷Lucka bakom ett objekt som är minst 0,5 m
långt.▷Lucka mellan två objekt som är vardera
minst 0,5 m långa.
Parkering parallellt med vägbanan:
▷Minsta längd för luckan mellan två objekt:
Den egna fordonslängden plus ca 0,8 m.▷Minsta djup: Ca 1,5 m.
Vinkelrät parkering:
▷Luckans bredd mellan två objekt: Den egna
fordonsbredden plus ca 0,7 m till maximalt
5 m.▷Minsta djup: Den egna fordonslängden.
Föraren måste själv uppskatta den vinkel‐
räta parkeringsluckans djup. På grund av
tekniska begränsningar kan systemet en‐
dast förmedla vinkelräta parkeringsluckors
djup vid närmande.
Om parkering
▷Dörrar och bagagelucka stängda.▷Parkeringsbroms lossad.▷Vid fickparkering på förarsidan måste du
ge tecken med motsvarande blinker.
Till-/frånkoppling
Påslagning med knappen Tryck på knappen.
LED-lampan lyser.
På Control-displayen kan man avläsa aktuell
status för hur systemet söker parkeringsficka.
Parkeringsassistenten är nu automatiskt
aktiverad.
Aktivering med backväxel
Lägg i backväxeln.
På Control-displayen kan man avläsa aktuell
status för hur systemet söker parkeringsficka.
Aktivering:
"Parkeringshjälp"
Frånkoppling
Systemet kan avaktiveras på följande sätt:
▷Tryck på knappen.▷Koppla från tändningen.Seite 130InstrumentKörkomfort130
Online Edition for Part no. 01 40 2 963 856 - VI/15

▷I förek.f all vid svårövervinnerliga hinder,
t.ex. kantstenar.▷Vid plötsligt uppträdande hinder.▷När parkeringsavståndskontroll PDC visar
för låga avstånd.▷Vid överskridning av maximalt antal parker‐
ingsdrag eller parkeringsvaraktighet.▷Vid avaktivering av DSC.▷Vid byte till andra funktioner på Control-
displayen.
Ett Check Control-meddelande visas.
Fortsätta
En avbruten fickparkering kan vid behov fort‐
sättas.
Följ då anvisningarna på Control-displayen.
Systemets begränsningar
Ingen parkeringshjälp Parkeringsassistenten hjälper inte till i följande
situationer:
▷I snäva kurvor.▷Vid släpvagnskörning.▷Vid avaktiverad DSC.
Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:
▷På ojämnt underlag, t.ex. på grusvägar.▷På halkigt underlag.▷I kraftiga stigningar eller nedförsbackar.▷Vid lövhögar eller snödrivor i parkerings‐
fickan.
Ultraljudsmätningens begränsningar
Vissa objekt kan inte identifieras med hjälp av
ultraljudsmätning, t ex vid följande:
▷Små barn och hundar.▷Personer med vissa kläder, t.ex. rockar.▷Vid extern störning av ultraljudet, t.ex. på
grund av förbikörande fordon eller hög‐
ljudda maskiner.▷Om sensorerna är smutsiga, isiga, skadade
eller felställda.▷Vid vissa väderförhållanden, t.ex. vid hög
luftfuktighet, regn, snö, extrem hetta eller
kraftig vind.▷Vid dragkrokar och kopplingar hos andra
fordon.▷Smala eller kilformiga objekt.▷Vid objekt som rör sig.▷Högt placerade, utskjutande objekt, t.ex.
väggutsprång eller last.▷Objekt med hörn och vassa kanter.▷Objekt med släta ytor eller strukturer, t.ex.
staket.▷Vid objekt med porösa ytor.
Redan indikerade låga objekt, t ex trottoarkan‐
ter, kan åter hamna i sensorernas döda om‐
råde, innan eller efter att den konstanta signa‐
len ljuder.
Eventuellt kan parkeringsfickor identifieras
som inte är lämpliga för parkering, eller så
identifieras inte parkeringsfickor som är lämp‐
liga.
Funktionsfel
Ett Check Control-meddelande visas.
Parkeringsassistenten är ur funktion. Låt kon‐
trollera systemet.
Seite 132InstrumentKörkomfort132
Online Edition for Part no. 01 40 2 963 856 - VI/15

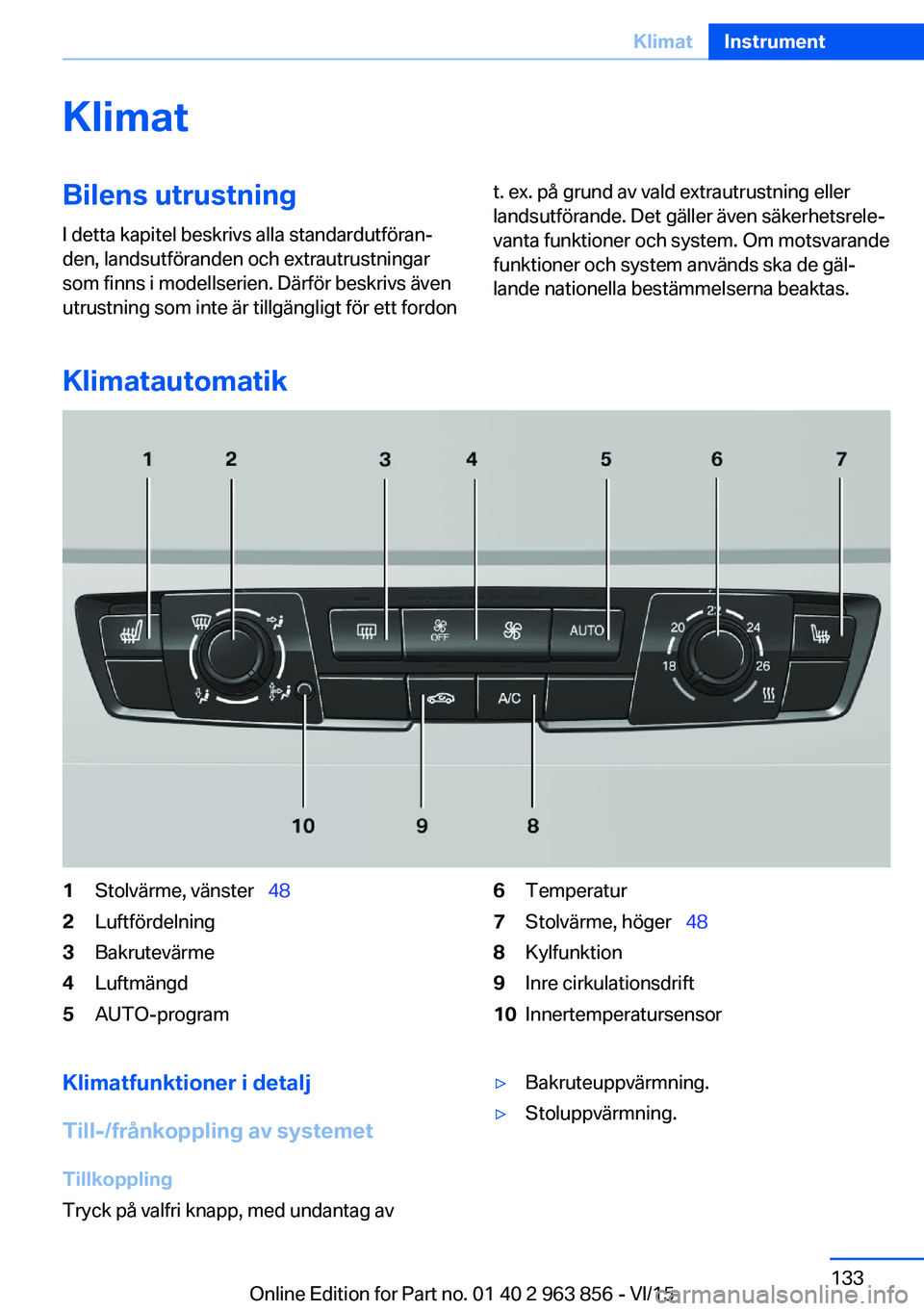

KlimatBilens utrustning
I detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordont. ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.
Klimatautomatik
1Stolvärme, vänster   482Luftfördelning3Bakrutevärme4Luftmängd5AUTO-program6Temperatur7Stolvärme, höger  488Kylfunktion9Inre cirkulationsdrift10InnertemperatursensorKlimatfunktioner i detalj
Till-/frånkoppling av systemet Tillkoppling
Tryck på valfri knapp, med undantag av▷Bakruteuppvärmning.▷Stoluppvärmning.Seite 133KlimatInstrument133
Online Edition for Part no. 01 40 2 963 856 - VI/15

Klimatfunktioner i detalj
Till-/frånkoppling av systemet Tillkoppling
Tryck på valfri knapp, med undantag av▷Bakruteuppvärmning.▷Stoluppvärmning.
Frånkoppling
Tryck på vänster knapp i det lägsta
steget.
Temperatur Ställ in önskad temperatur ge‐
nom att vrida på hjulet.
Klimatautomatiken ställer in temperaturen så
snabbt som möjligt, vid behov med hög kyl- el‐
ler värmeeffekt, och håller den därefter kon‐ stant.
Undvik att skifta mellan olika temperaturinställ‐
ningar i snabb följd. Klimatautomatiken har då
inte tillräcklig tid på sig att justera in den in‐
ställda temperaturen.
Kylfunktion Kylning av kupén är bara möjlig när motorn är
igång.
Tryck på knappen.
Luften kyls, torkas och värms åter upp
till inställd temperatur.
När motorn startas kan vindrutan och sidoru‐
torna bli immiga en kort stund, beroende på
väderleken.
Kylfunktionen kopplas automatiskt till när du
använder AUTO-programmet.
I klimatautomatiken bildas kondensvatten, se
sid 152 , som leds ut under bilen.
Maximal kylning
Tryck på knappen.
Systemet ställer in lägsta temperatur,
optimalt fläktsteg och inre cirkulation.
Luften strömmar in från luftinsläppen för krop‐
pen. Öppna därför luftinsläppen.
Funktionen ligger över en utetemperatur på ca.
0 ℃ och medan motorn är igång tillgänglig.
Luftmängden kan ställas in när programmet är
aktiverat.
AUTO-program Tryck på knappen.
Luftmängd, luftfördelning och tempe‐
ratur ställs automatiskt in.
Beroende på den valda temperaturen, AUTO-
intensiteten och de yttre faktorerna leds luften
till vindrutan, sidorutorna, mot kroppen och till
fotutrymmet.
Kylfunktionen, se sid 136, kopplas automatiskt
till när du använder AUTO-programmet.
En imsensor styr samtidigt programmet, så att
rutorna blir så lite immiga som möjligt.
AUTO-programmets intensitet
När AUTO-programmet är påslaget kan den
automatiska regleringen förändra intensiteten.
Tryck till vänster eller höger på knap‐
pen: Minska eller öka intensiteten.
Den valda intensiteten indikeras på klimatauto‐
matikens display.
Automatisk cirkulationsluftsfunktion
Control AUC/cirkulationsluft
Vid förorenad ytterluft kan lufttillförseln spärras
tillfälligt. Endast den i bilen befintliga luften cir‐
kulerar.
Tryck flera gånger på knappen för att
aktivera en av funktionerna:Seite 136InstrumentKlimat136
Online Edition for Part no. 01 40 2 963 856 - VI/15

▷Lysdioderna släckta: Friskluft strömmar in
hela tiden.▷Vänster lysdiod lyser, AUC-drift: En sensor
identifiera föroreningar i luften och spärrar
automatiskt lufttillförseln.▷Höger lysdiod lyser, inre cirkulation: Fris‐
kluftsinsläppet spärrat hela tiden.
Cirkulationen stängs av automatiskt vid låga
utetemperaturer efter en stund för att undvika
imma på fönstren.
Om den inre cirkulationsdriften används en
längre tid försämras luftkvaliteten i kupén och
imbildningen på rutorna ökar.
Koppla vid imma på rutorna från den inre cirku‐
lationen och tryck in AUTO-knappen för att ak‐
tivera imsensorn. Kontrollera att luften kan
strömma in mot vindrutan.
Manuell luftmängdFör att kunna ställa in luftmängden manuellt,
måste AUTO-programmet först kopplas från.
Tryck till vänster eller höger på knap‐
pen: Minska eller öka luftmängden.
Det valda fläktsteget indikeras på klimatauto‐
matikens display.
Luftmängden från klimatautomatiken reduce‐
ras vid behov för att spara batteriet.
Manuell luftfördelning Välj ett program genom att trycka flera
gånger på knappen:
▷Mot kroppen.▷Mot kroppen och till fotutrymmet.▷Till fotutrymmet.▷Mot rutorna och fotutrymmet: Endast på
förarsidan.▷Mot rutorna, kroppen och till fotutrymmet:
Endast på förarsidan.
Tryck vid imma på rutorna in AUTO-knappen
för att aktivera imsensorn.
Avfrostning och torkning av rutor
Tryck på knappen.
Is och imma torkas snabbt bort från
vindrutan och de främre sidorutorna.
Justera då luftinsläppen på sidorna resp. sido‐
rutorna.
Luftmängden kan ställas in när programmet är
aktiverat.
Koppla även till kylfunktionen eller tryck in
AUTO-knappen vid imma på rutorna, så att im‐
sensorn aktiveras.
Bakrutevärme Tryck på knappen.
Värmen kopplas automatiskt från efter
en stund.
Mikro-/aktivkolfilter Mikrofiltret/aktiva kolfiltret filtrerar vid utom‐
husdrift/cirkulationsluftsdrift luften från damm,
blompollen och gasformiga farliga ämnen.
Filtret ska bytas ut vid servicen, se sid 190, på
din bil.
Ventilation
Ventilation fram▷Spakar för att ändra luftens riktning, pilar 1.▷Inställningshjul för steglös öppning och
stängning av luftinsläppen, pilar 2.Seite 137KlimatInstrument137
Online Edition for Part no. 01 40 2 963 856 - VI/15
