2016 Alfa Romeo Giulietta Marcha

121) Aplicar o selo autocolante numa
posição bem visível por parte do
condutor, para assinalar que o
pneu foi tratado com o kit de
reparação rápida. Conduzir com
prudência, sobretudo nas curvas.
Não ultrapassar os 80 km/h. Não
acelerar e travar de forma brusca.
122) Se a pressão tiver descido
abaixo de 1,8 bar, não prosseguir
a marcha: o kit Fix&Go Automatic
não pode garantir a devida
vedação, porque o pneu está
muito danificado. Dirigir-se aos
Serviços Autorizados Alfa Romeo.
123) É absolutamente necessário
comunicar que o pneu foi
reparado com o kit de reparação
rápida. Entregar o folheto
informativo ao pessoal que deverá
manusear o pneu tratado com o
kit.
124) Em caso de danos na jante da
roda (deformação do canal a
ponto de provocar a perda de ar),
não é possível proceder à
reparação. Evitar retirar corpos
estranhos (parafusos ou pregos)
penetrados no pneu.125) Não accionar o compressor por
um tempo superior a 20 minutos
consecutivos. Perigo de
sobreaquecimento. O kit não é
adequado para uma reparação
definitiva, o que significa que os
pneus reparados apenas devem
ser utilizados temporariamente.126) A botija contém glicol etileno e
látex: pode provocar uma reacção
alérgica. Perigoso se ingerido.
Irritante para os olhos. Pode
provocar uma sensibilização por
inalação e contacto. Evitar o
contacto com os olhos, com a
pele e com o vestuário. Em caso
de contacto, lavar imediatamente
com água abundante. Em caso
de ingestão, não provocar o
vómito, lavar a boca e beber muita
água, consultar imediatamente
um médico. Manter longe do
alcance das crianças. O produto
não deve ser utilizado por pessoas
que sofram de asma. Não inalar
os vapores durante as operações
de inserção e aspiração. Caso
se manifestem reacções alérgicas,
consultar imediatamente um
médico. Conservar a botija no
respectivo compartimento, longe
de fontes de calor. O líquido
vedante tem um prazo de
validade.Substituir a embalagem
que contém o líquido vedante
expirado.
192
EM EMERGÊNCIA

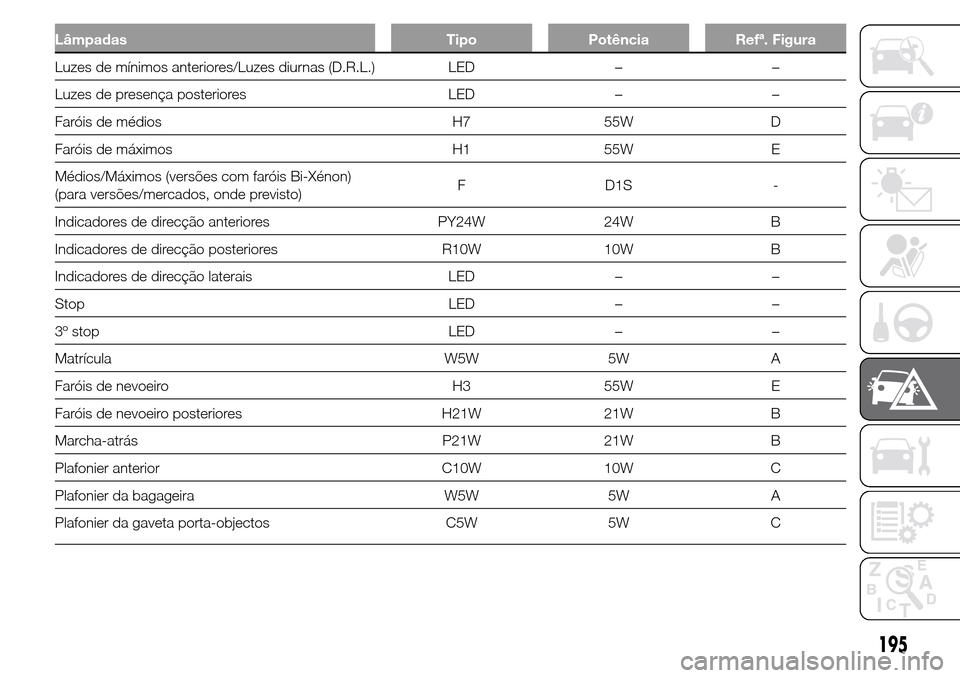

Lâmpadas Tipo Potência Refª. Figura
Luzes de mínimos anteriores/Luzes diurnas (D.R.L.) LED – –
Luzes de presença posteriores LED – –
Faróis de médios H7 55W D
Faróis de máximos H1 55W E
Médios/Máximos (versões com faróis Bi-Xénon)
(para versões/mercados, onde previsto)F D1S -
Indicadores de direcção anteriores PY24W 24W B
Indicadores de direcção posteriores R10W 10W B
Indicadores de direcção laterais LED – –
Stop LED – –
3º stop LED – –
Matrícula W5W 5W A
Faróis de nevoeiro H3 55W E
Faróis de nevoeiro posteriores H21W 21W B
Marcha-atrás P21W 21W B
Plafonier anterior C10W 10W C
Plafonier da bagageira W5W 5W A
Plafonier da gaveta porta-objectos C5W 5W C
195

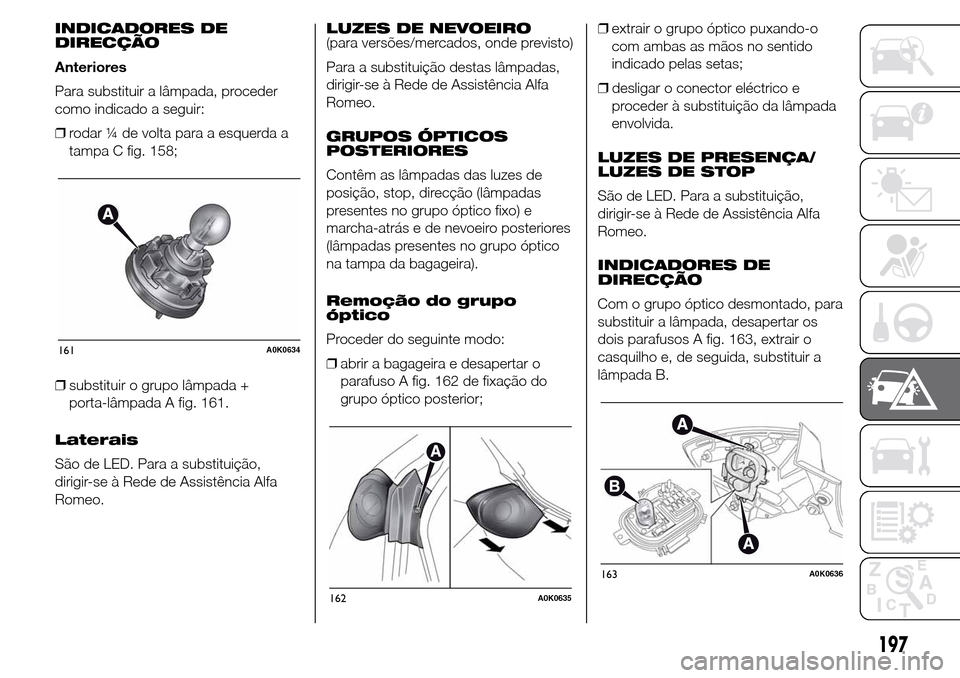

INDICADORES DE
DIRECÇÃO
Anteriores
Para substituir a lâmpada, proceder
como indicado a seguir:
❒rodar ¼ de volta para a esquerda a
tampa C fig. 158;
❒substituir o grupo lâmpada +
porta-lâmpada A fig. 161.
Laterais
São de LED. Para a substituição,
dirigir-se à Rede de Assistência Alfa
Romeo.LUZES DE NEVOEIRO
(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas,
dirigir-se à Rede de Assistência Alfa
Romeo.
GRUPOS ÓPTICOS
POSTERIORES
Contêm as lâmpadas das luzes de
posição, stop, direcção (lâmpadas
presentes no grupo óptico fixo) e
marcha-atrás e de nevoeiro posteriores
(lâmpadas presentes no grupo óptico
na tampa da bagageira).
Remoção do grupo
óptico
Proceder do seguinte modo:
❒abrir a bagageira e desapertar o
parafuso A fig. 162 de fixação do
grupo óptico posterior;❒extrair o grupo óptico puxando-o
com ambas as mãos no sentido
indicado pelas setas;
❒desligar o conector eléctrico e
proceder à substituição da lâmpada
envolvida.
LUZES DE PRESENÇA/
LUZES DE STOP
São de LED. Para a substituição,
dirigir-se à Rede de Assistência Alfa
Romeo.
INDICADORES DE
DIRECÇÃO
Com o grupo óptico desmontado, para
substituir a lâmpada, desapertar os
dois parafusos A fig. 163, extrair o
casquilho e, de seguida, substituir a
lâmpada B.
161A0K0634
162A0K0635
163A0K0636
197

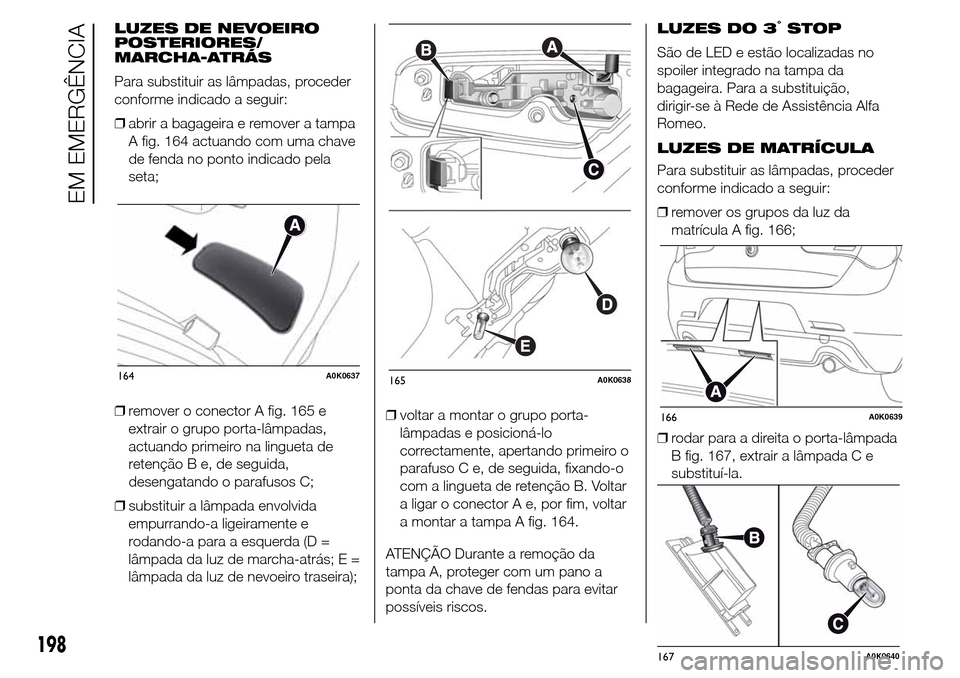

LUZES DE NEVOEIRO
POSTERIORES/
MARCHA-ATRÁS
Para substituir as lâmpadas, proceder
conforme indicado a seguir:
❒abrir a bagageira e remover a tampa
A fig. 164 actuando com uma chave
de fenda no ponto indicado pela
seta;
❒remover o conector A fig. 165 e
extrair o grupo porta-lâmpadas,
actuando primeiro na lingueta de
retenção B e, de seguida,
desengatando o parafusos C;
❒substituir a lâmpada envolvida
empurrando-a ligeiramente e
rodando-a para a esquerda (D =
lâmpada da luz de marcha-atrás; E =
lâmpada da luz de nevoeiro traseira);❒voltar a montar o grupo porta-
lâmpadas e posicioná-lo
correctamente, apertando primeiro o
parafuso C e, de seguida, fixando-o
com a lingueta de retenção B. Voltar
a ligar o conector A e, por fim, voltar
a montar a tampa A fig. 164.
ATENÇÃO Durante a remoção da
tampa A, proteger com um pano a
ponta da chave de fendas para evitar
possíveis riscos.LUZES DO 3°STOP
São de LED e estão localizadas no
spoiler integrado na tampa da
bagageira. Para a substituição,
dirigir-se à Rede de Assistência Alfa
Romeo.
LUZES DE MATRÍCULA
Para substituir as lâmpadas, proceder
conforme indicado a seguir:
❒remover os grupos da luz da
matrícula A fig. 166;
❒rodar para a direita o porta-lâmpada
B fig. 167, extrair a lâmpada C e
substituí-la.
164A0K0637165A0K0638
166A0K0639
198
EM EMERGÊNCIA
167A0K0640

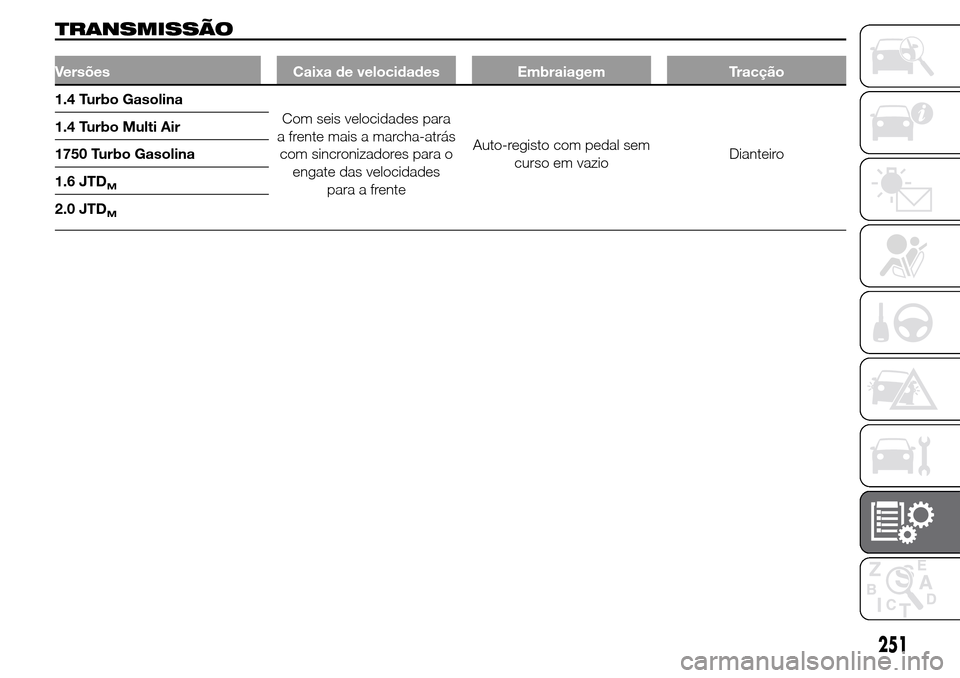

TRANSMISSÃO
Versões Caixa de velocidades Embraiagem Tracção
1.4 Turbo Gasolina
Com seis velocidades para
a frente mais a marcha-atrás
com sincronizadores para o
engate das velocidades
para a frenteAuto-registo com pedal sem
curso em vazioDianteiro 1.4 Turbo Multi Air
1750 Turbo Gasolina
1.6 JTD
M
2.0 JTDM
251

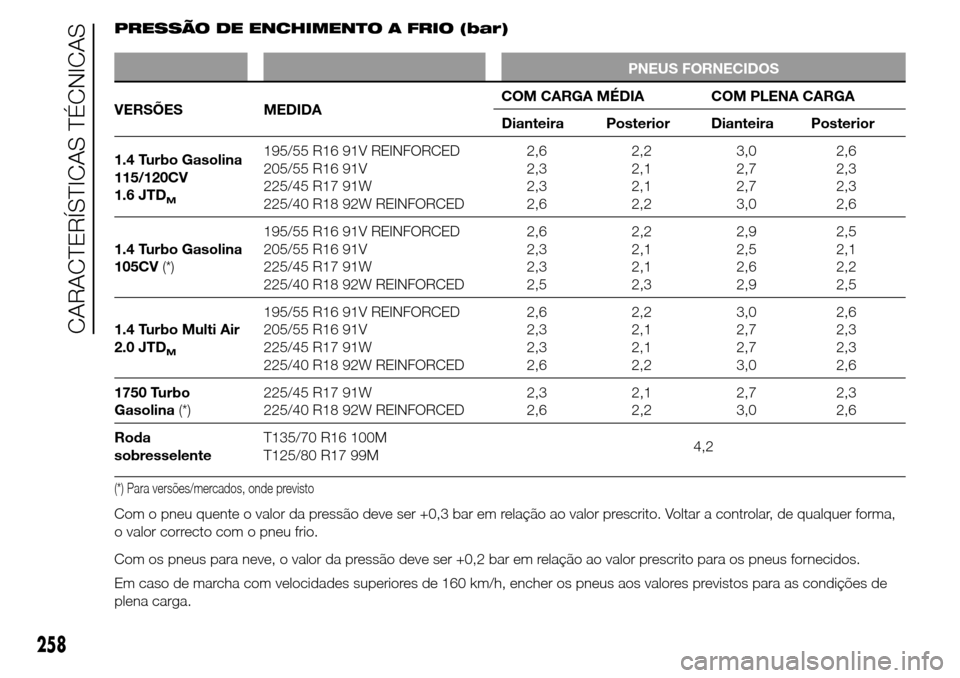

PRESSÃO DE ENCHIMENTO A FRIO (bar)
PNEUS FORNECIDOS
VERSÕES MEDIDACOM CARGA MÉDIA COM PLENA CARGA
Dianteira Posterior Dianteira Posterior
1.4 Turbo Gasolina
115/120CV
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Gasolina
105CV(*)195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo Multi Air
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo
Gasolina(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Roda
sobresselenteT135/70 R16 100M
T125/80 R17 99M4,2
(*) Para versões/mercados, onde previsto
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Voltar a controlar, de qualquer forma,
o valor correcto com o pneu frio.
Com os pneus para neve, o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos.
Em caso de marcha com velocidades superiores de 160 km/h, encher os pneus aos valores previstos para as condições de
plena carga.
258
CARACTERÍSTICAS TÉCNICAS

Problema Possível solução
... NO QUADRO DE INSTRUMENTOS
ACENDE-SE UMA LUZ AVISADORA.– Consultar pág. 111.
... O MOTOR NÃO ARRANCA, O MOTOR DE
ARRANQUE NÃO FUNCIONAA bateria está descarregada, é necessário
substituí-la.Consultar pág. 229.
... O MOTOR NÃO ARRANCA OU PÁRA
DURANTE A MARCHA.Certificar-se de que há combustível suficiente
no depósito.Consultar pág. 264.
... O MOTOR NÃO ARRANCA A SEGUIR A
UMA COLISÃO.Verificar a activação do sistema de bloqueio
do combustível.Consultar pág. 48.
... SINALIZAÇÃO DE TEMPERATURA
EXCESSIVA DO LÍQUIDO DE
ARREFECIMENTO DO MOTOR.Verificar o nível do líquido de arrefecimento do
motor.Consultar pág. 227 ou
dirigir-se à Rede de
Assistência Alfa Romeo.
... SINALIZAÇÃO DE DESGASTE EXCESSIVO
DAS PASTILHAS DE TRAVÃO.Substituir as pastilhas de travão gastas.Dirigir-se à Rede de
Assistência Alfa Romeo.
... NÃO É POSSÍVEL ENGATAR AS
MUDANÇAS.Mandar verificar a caixa de velocidades.Dirigir-se à Rede de
Assistência Alfa Romeo
dedicada.
... PERDA DE PRESTAÇÕES DO MOTOR,
MÁ GUIABILIDADE, CONSUMOS E
EMISSIÕES DE ESCAPE ELEVADOS.Mandar verificar o sistema EOBD/injecção.Consultar pág. 80 ou
dirigir-se à Rede de
Assistência Alfa Romeo.
... O SISTEMA ABS NÃO FUNCIONA. Mandar verificar o sistema ABS.Consultar pág. 67 ou
dirigir-se à Rede de
Assistência Alfa Romeo.

Luz do plafonier da gaveta
porta-objectos
– substituição de lâmpadas.......... 200
Luz do plafonier posterior
– substituição da lâmpada ........... 199
Luzes adaptativas AFS (Adaptive
Frontlight System) ........................ 40
Luzes avisadoras e mensagens...... 111
Luzes de emergência ..................... 47
Luzes de estacionamento .............. 38
Luzes de matrícula
– substituição de lâmpadas.......... 198
Luzes de nevoeiro .................... 47-197
Luzes de nevoeiro
posteriores/marcha-atrás ............. 198
Luzes de nevoeiro traseiras ............ 48
Luzes de presença/Luzes de
stop ............................................. 197
Luzes de presença/Luzes
diurnas (D.R.L.))
– substituição de lâmpadas.......... 196
Luzes de presença/médios ............ 37
Luzes diurnas (D.R.L.) .................... 37
Luzes dos médios
– substituição da lâmpada ........... 196
Luzes do terceiro stop
– substituição de lâmpadas.......... 198
Luzes exteriores ............................. 37
Luzes externas de cortesia............. 39
Macaco ........................................ 183
MACACO ....................................... 240Manutenção e cuidados
– controlos periódicos .................. 222
– utilização severa do veículo ....... 222
Manutenção programada ............... 214
Máximos ........................................ 38
– substituição da lâmpada ........... 196
Máximos (luzes)
– substituição de lâmpadas.......... 196
Médios (luzes)
– substituição de lâmpadas.......... 196
Menu de Configuração................... 95
Montagem de cadeirinha para
crianças "Universal" ..................... 149
Motor ............................................. 245
– marcação .................................. 241
– o nível do líquido de
refrigeração do motor ................ 227
Óleo do motor
– consumo ................................... 226
– verificação do nível .................... 226
Opções do Menu ........................... 96
Palas pára-sol ............................... 52
Pesos ............................................ 261
Plafonier da luz de cortesia
– substituição de lâmpadas.......... 200
Plafonieres ..................................... 45
– Plafonier anterior ....................... 45
– Plafonier posterior ..................... 46
– Plafoniers das luzes de
cortesia ..................................... 46Plafoniers
– Plafonier da bagageira............... 46
– Plafonier da gaveta
porta-objectos........................... 47
Plano de manutenção
programada ................................. 215
Pneus de neve ............................... 179
Pneus
– Fix&Go Automatic (kit) ............... 189
– leitura correcta do pneu ............ 255
– pressão de enchimento ............. 258
Porta-bagagens/porta-esquis ........ 64
Porta-moedas ................................ 51
Portas ............................................ 55
– Bloqueio/desbloqueio
centralizado das portas ............. 55
– Dispositivo de segurança
para crianças ............................ 55
Poupança de combustível .............. 176
Pré-instalação para a montagem
de cadeira para crianças
"Isofix".......................................... 152
Prestações ..................................... 260
Pré-tensores .................................. 145
– Limitadores de carga................. 145
Protecção do ambiente .................. 89
Pulverizadores do lava-óculo
posterior ...................................... 233
Pulverizadores do lava-vidros ......... 233
Quadro e instrumentos de
bordo........................................... 105
– Display multifunções.................. 105
ÍNDICE ALFABÉTICO
