DISPLAY
O veículo pode estar equipado com
display multifunções ou multifunções
reconfigurável, capaz de oferecer
informações úteis ao condutor, em
função do anteriormente definido,
durante a condução do veículo.
Com a chave extraída do dispositivo de
arranque, com a abertura/fecho de
uma porta, o display activa-se
mostrando durante alguns segundos a
hora e os quilómetros totais (ou milhas)
percorridos.
ECRÃ "STANDARD"
DISPLAY MULTIFUNÇÕES

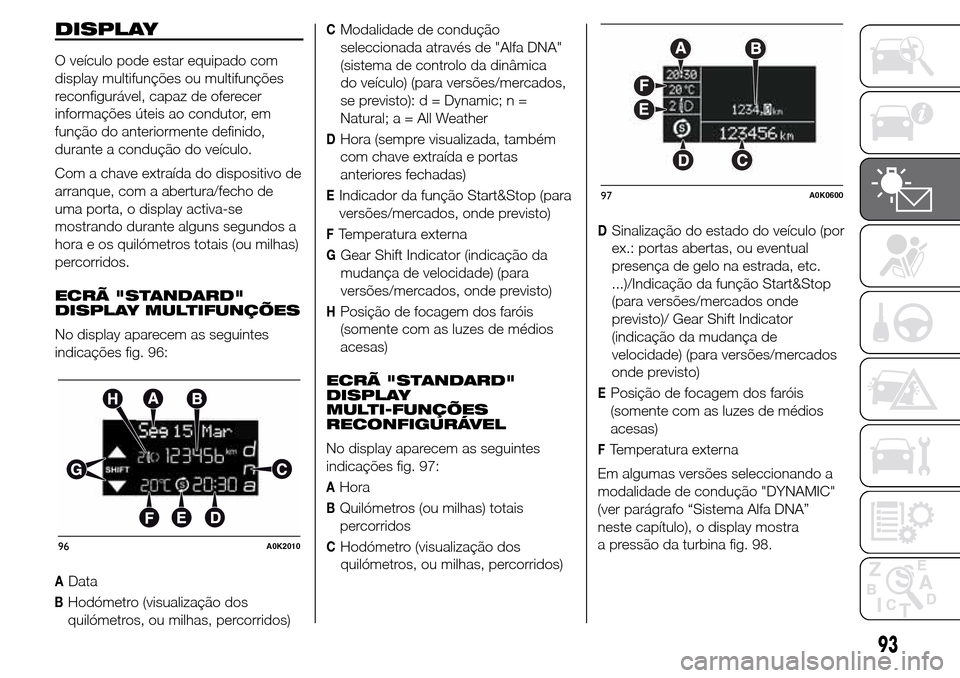

No display aparecem as seguintes
indicações fig. 96:
AData
BHodómetro (visualização dos
quilómetros, ou milhas, percorridos)
CModalidade de condução
seleccionada através de "Alfa DNA"
(sistema de controlo da dinâmica
do veículo) (para versões/mercados,
se previsto): d = Dynamic; n =
Natural; a = All Weather
DHora (sempre visualizada, também
com chave extraída e portas
anteriores fechadas)
EIndicador da função Start&Stop (para
versões/mercados, onde previsto)
FTemperatura externa
GGear Shift Indicator (indicação da
mudança de velocidade) (para
versões/mercados, onde previsto)
HPosição de focagem dos faróis
(somente com as luzes de médios
acesas)
ECRÃ "STANDARD"
DISPLAY
MULTI-FUNÇÕES
RECONFIGURÁVEL
No display aparecem as seguintes
indicações fig. 97:
AHora
BQuilómetros (ou milhas) totais
percorridos
CHodómetro (visualização dos
quilómetros, ou milhas, percorridos)
DSinalização do estado do veículo (por
ex.: portas abertas, ou eventual
presença de gelo na estrada, etc.
...)/Indicação da função Start&Stop
(para versões/mercados onde
previsto)/ Gear Shift Indicator
(indicação da mudança de
velocidade) (para versões/mercados
onde previsto)
EPosição de focagem dos faróis
(somente com as luzes de médios
acesas)
FTemperatura externa
Em algumas versões seleccionando a
modalidade de condução "DYNAMIC"
(ver parágrafo “Sistema Alfa DNA”
neste capítulo), o display mostra
a pressão da turbina fig. 98.
96A0K2010
97A0K0600
93

Luzes avisadoras
no quadro de bordoO que significa O que fazer
amarelo âmbarAVARIA GENÉRICA
(para versões/mercados, se previsto)
A luz avisadora digital acende-se no display
juntamente com os eventos abaixo indicados.Nestes casos, dirigir-se o mais breve possível à
Rede de Assistência Alfa Romeo para mandar
eliminar a anomalia.
Bloqueio do combustível
A luz avisadora acende-se quando intervém o
sistema de corte de combustível. O ecrã mostra
a mensagem específica.
Avaria do sistema Start&Stop
(para versões/mercados, se previsto)
A luz avisadora acende quando é detetada uma
anomalia no sistema Start&Stop.
Avaria do sensor de chuva
(para versões/mercados, se previsto)
A luz avisadora acende-se quando é detetada
uma anomalia no sensor de chuva.
Avaria dos sensores de estacionamento
(para versões/mercados, se previsto)
Consultar as indicações fornecidas de seguida
para "Avaria dos sensores de estacionamento".
121

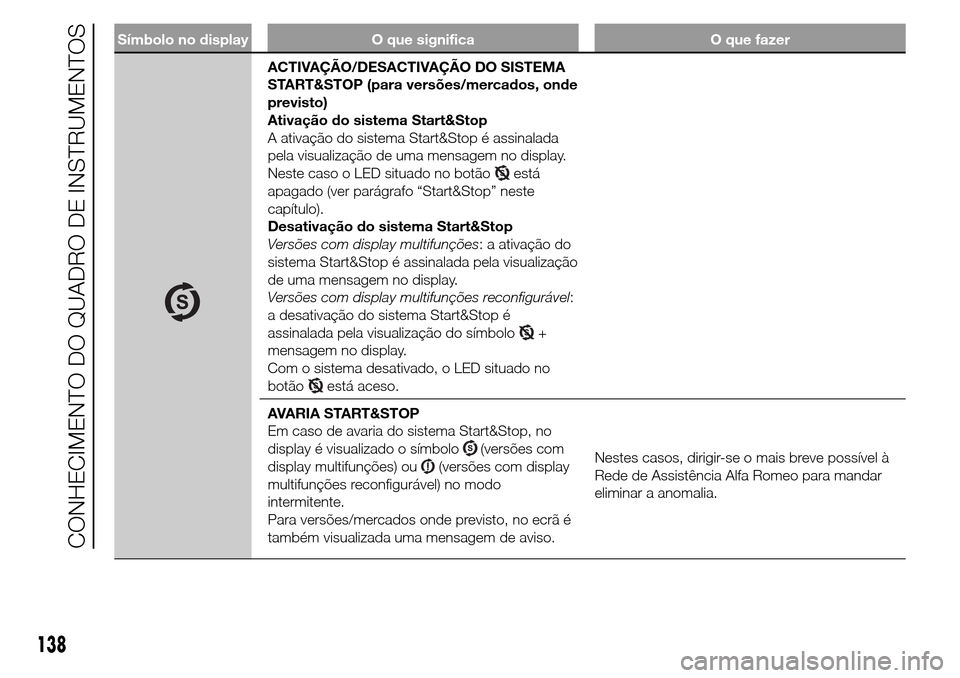

Símbolo no display O que significa O que fazer
ACTIVAÇÃO/DESACTIVAÇÃO DO SISTEMA
START&STOP (para versões/mercados, onde
previsto)
Ativação do sistema Start&Stop
A ativação do sistema Start&Stop é assinalada
pela visualização de uma mensagem no display.
Neste caso o LED situado no botão
está
apagado (ver parágrafo “Start&Stop” neste
capítulo).
Desativação do sistema Start&Stop
Versões com display multifunções: a ativação do
sistema Start&Stop é assinalada pela visualização
de uma mensagem no display.
Versões com display multifunções reconfigurável:
a desativação do sistema Start&Stop é
assinalada pela visualização do símbolo
+
mensagem no display.
Com o sistema desativado, o LED situado no
botão
está aceso.
AVARIA START&STOP
Em caso de avaria do sistema Start&Stop, no
display é visualizado o símbolo
(versões com
display multifunções) ou
(versões com display
multifunções reconfigurável) no modo
intermitente.
Para versões/mercados onde previsto, no ecrã é
também visualizada uma mensagem de aviso.Nestes casos, dirigir-se o mais breve possível à
Rede de Assistência Alfa Romeo para mandar
eliminar a anomalia.
138
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

UTILIZAÇÃO DA
CAIXA DE
VELOCIDADES
Para engatar as mudanças, carregar a
fundo no pedal da embraiagem e
colocar a alavanca das mudanças na
posição desejada (o esquema para
o engate das mudanças encontra-se
no punho da alavanca
105)).
Para engatar a 6avelocidade, accionar
a alavanca exercendo uma pressão
para a direita para evitar engatar
erroneamente a 4ª velocidade. Acção
análoga para a passagem da 6
apara a
5amudança.20)
Para engatar a marcha-atrás (R) a partir
da posição de ponto morto, levantar o
anel A fig. 127 e simultaneamente
deslocar a alavanca para a esquerda e
depois para a frente.ATENÇÃO A marcha-atrás apenas
pode ser engrenada com o veículo
totalmente parado.
AVISO
105) Para mudar correctamente as
velocidades, carregar a fundo no
pedal da embraiagem. Portanto, o
pavimento sob a pedaleira não
deve apresentar obstáculos:
certificar-se de que eventuais
tapetes estão sempre bem
esticados e não interferem com os
pedais.
ATENÇÃO
20) Não conduzir com a mão apoiada
na alavanca da caixa de
velocidades, porque o esforço
exercido, mesmo se ligeiro, a
longo andar pode desgastar os
elementos internos na caixa de
velocidades.
CAIXA DE
VELOCIDADES ALFA
TCT
(para versões/mercados, se previsto)
EM BREVE
O veículo pode ser equipado com
uma caixa automática Alfa TCT de 6
velocidades gerida eletronicamente,
na qual a mudança de velocidade
acontece automaticamente em
função de parâmetros instantâneos
de utilização do veículo (velocidade
do veículo, inclinação da estrada
e posição do pedal do acelerador).
A nova caixa é uma novidade
absoluta porque associa o sistema
Start&Stop à mais recente alternativa
às transmissões automáticas
tradicionais com conversor de
binário.
A possibilidade da seleção manual
das mudanças de velocidade está,
em todo o caso, disponível graças à
alavanca das mudanças em posição
de modalidade sequencial.
127A0K0616
167

Avisos

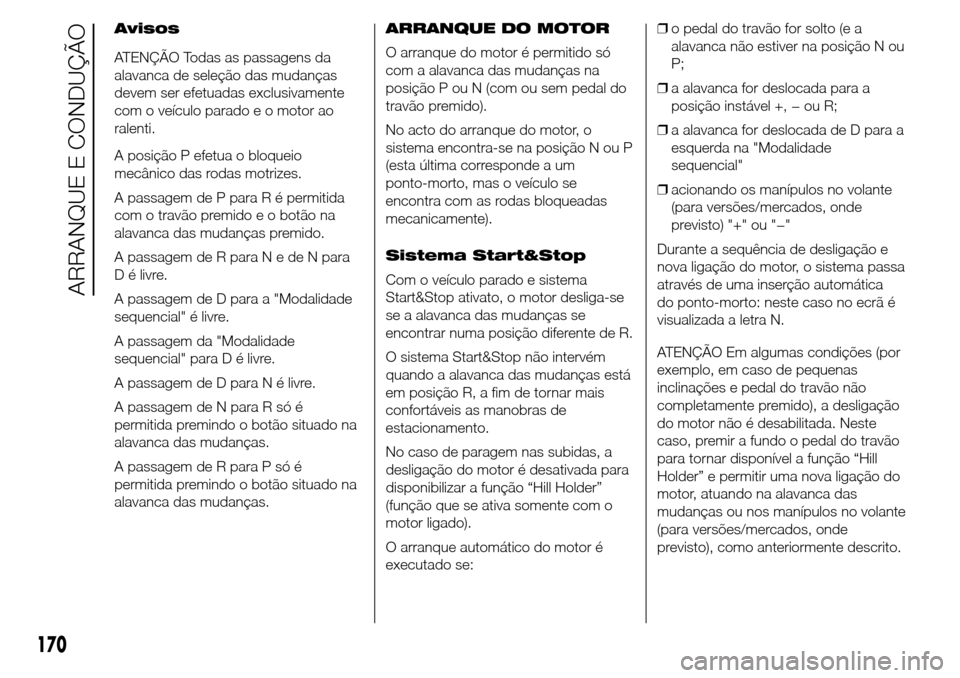

ATENÇÃO Todas as passagens da
alavanca de seleção das mudanças
devem ser efetuadas exclusivamente
com o veículo parado e o motor ao
ralenti.
A posição P efetua o bloqueio
mecânico das rodas motrizes.
A passagem de P para R é permitida
com o travão premido e o botão na
alavanca das mudanças premido.
A passagem de R paraNedeNpara
D é livre.
A passagem de D para a "Modalidade
sequencial" é livre.
A passagem da "Modalidade
sequencial" para D é livre.
A passagem de D para N é livre.
A passagem de N para R só é
permitida premindo o botão situado na
alavanca das mudanças.
A passagem de R para P só é
permitida premindo o botão situado na
alavanca das mudanças.ARRANQUE DO MOTOR
O arranque do motor é permitido só
com a alavanca das mudanças na
posição P ou N (com ou sem pedal do
travão premido).
No acto do arranque do motor, o
sistema encontra-se na posição N ou P
(esta última corresponde a um
ponto-morto, mas o veículo se
encontra com as rodas bloqueadas
mecanicamente).
Sistema Start&Stop
Com o veículo parado e sistema
Start&Stop ativato, o motor desliga-se
se a alavanca das mudanças se
encontrar numa posição diferente de R.
O sistema Start&Stop não intervém
quando a alavanca das mudanças está
em posição R, a fim de tornar mais
confortáveis as manobras de
estacionamento.
No caso de paragem nas subidas, a
desligação do motor é desativada para
disponibilizar a função “Hill Holder”
(função que se ativa somente com o
motor ligado).
O arranque automático do motor é
executado se:❒o pedal do travão for solto (e a
alavanca não estiver na posição N ou
P;
❒a alavanca for deslocada para a
posição instável +, − ou R;
❒a alavanca for deslocada de D para a
esquerda na "Modalidade
sequencial"
❒acionando os manípulos no volante
(para versões/mercados, onde
previsto) "+" ou "−"
Durante a sequência de desligação e
nova ligação do motor, o sistema passa
através de uma inserção automática
do ponto-morto: neste caso no ecrã é
visualizada a letra N.
ATENÇÃO Em algumas condições (por
exemplo, em caso de pequenas
inclinações e pedal do travão não
completamente premido), a desligação
do motor não é desabilitada. Neste
caso, premir a fundo o pedal do travão
para tornar disponível a função “Hill
Holder” e permitir uma nova ligação do
motor, atuando na alavanca das
mudanças ou nos manípulos no volante
(para versões/mercados, onde
previsto), como anteriormente descrito.
170
ARRANQUE E CONDUÇÃO

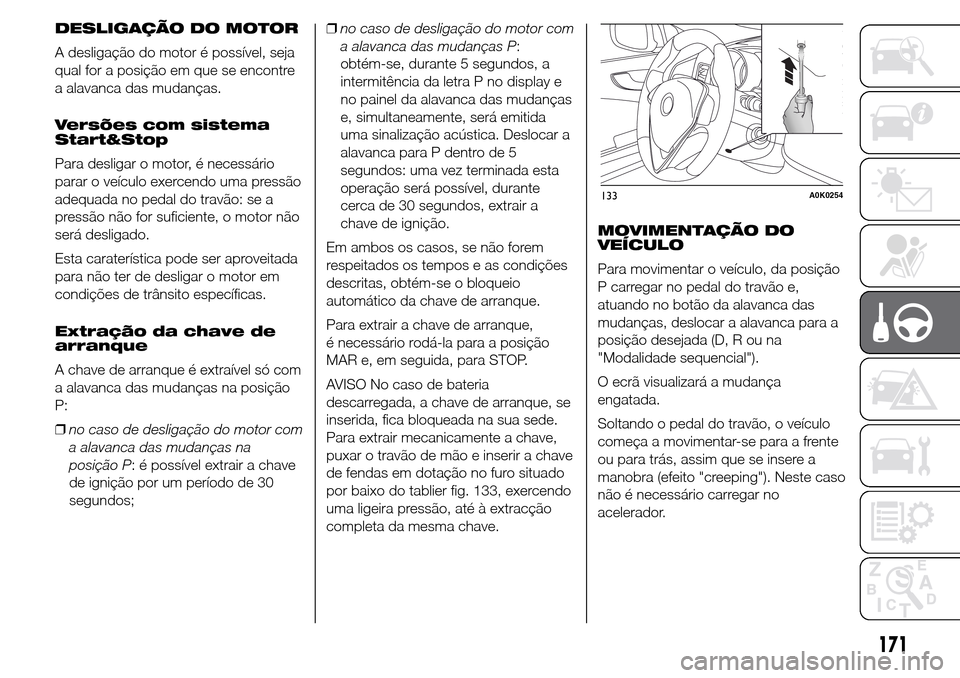

DESLIGAÇÃO DO MOTOR
A desligação do motor é possível, seja
qual for a posição em que se encontre
a alavanca das mudanças.
Versões com sistema
Start&Stop
Para desligar o motor, é necessário
parar o veículo exercendo uma pressão
adequada no pedal do travão: se a
pressão não for suficiente, o motor não
será desligado.
Esta caraterística pode ser aproveitada
para não ter de desligar o motor em
condições de trânsito específicas.
Extração da chave de
arranque
A chave de arranque é extraível só com
a alavanca das mudanças na posição
P:
❒no caso de desligação do motor com
a alavanca das mudanças na
posição P: é possível extrair a chave
de ignição por um período de 30
segundos;❒no caso de desligação do motor com
a alavanca das mudanças P:
obtém-se, durante 5 segundos, a
intermitência da letra P no display e
no painel da alavanca das mudanças
e, simultaneamente, será emitida
uma sinalização acústica. Deslocar a
alavanca para P dentro de 5
segundos: uma vez terminada esta
operação será possível, durante
cerca de 30 segundos, extrair a
chave de ignição.
Em ambos os casos, se não forem
respeitados os tempos e as condições
descritas, obtém-se o bloqueio
automático da chave de arranque.
Para extrair a chave de arranque,
é necessário rodá-la para a posição
MAR e, em seguida, para STOP.
AVISO No caso de bateria
descarregada, a chave de arranque, se
inserida, fica bloqueada na sua sede.
Para extrair mecanicamente a chave,
puxar o travão de mão e inserir a chave
de fendas em dotação no furo situado
por baixo do tablier fig. 133, exercendo
uma ligeira pressão, até à extracção
completa da mesma chave.MOVIMENTAÇÃO DO
VEÍCULO
Para movimentar o veículo, da posição
P carregar no pedal do travão e,
atuando no botão da alavanca das
mudanças, deslocar a alavanca para a
posição desejada (D, R ou na
"Modalidade sequencial").
O ecrã visualizará a mudança
engatada.
Soltando o pedal do travão, o veículo
começa a movimentar-se para a frente
ou para trás, assim que se insere a
manobra (efeito "creeping"). Neste caso
não é necessário carregar no
acelerador.
133A0K0254
171

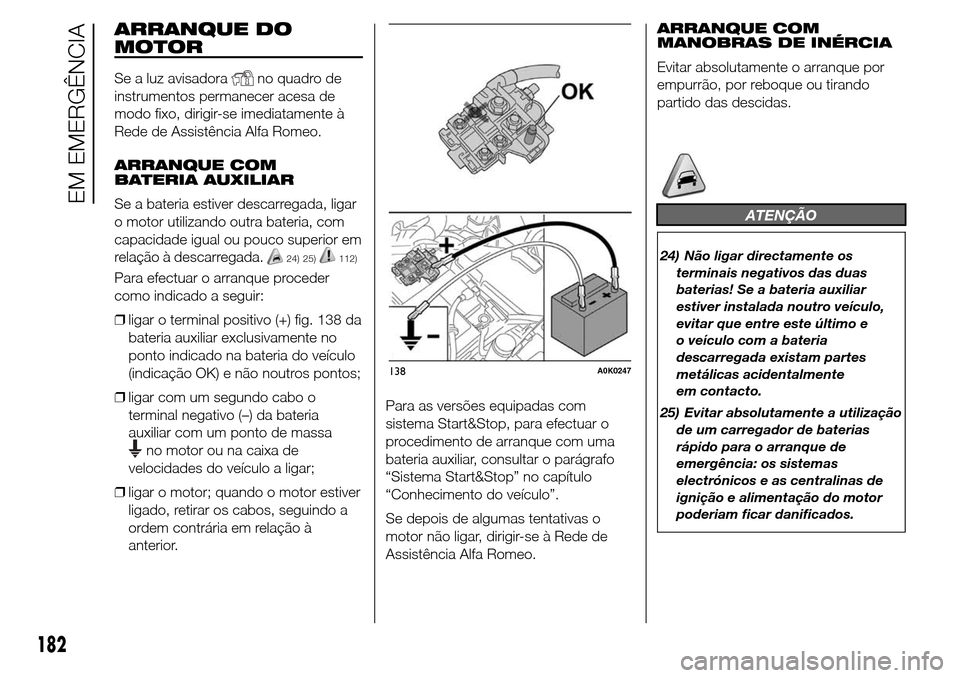

ARRANQUE DO
MOTOR
Se a luz avisadorano quadro de
instrumentos permanecer acesa de
modo fixo, dirigir-se imediatamente à
Rede de Assistência Alfa Romeo.
ARRANQUE COM
BATERIA AUXILIAR
Se a bateria estiver descarregada, ligar
o motor utilizando outra bateria, com
capacidade igual ou pouco superior em
relação à descarregada.
24) 25)112)
Para efectuar o arranque proceder
como indicado a seguir:
❒ligar o terminal positivo (+) fig. 138 da
bateria auxiliar exclusivamente no
ponto indicado na bateria do veículo
(indicação OK) e não noutros pontos;
❒ligar com um segundo cabo o
terminal negativo (–) da bateria
auxiliar com um ponto de massa
no motor ou na caixa de
velocidades do veículo a ligar;
❒ligar o motor; quando o motor estiver
ligado, retirar os cabos, seguindo a
ordem contrária em relação à
anterior.Para as versões equipadas com
sistema Start&Stop, para efectuar o
procedimento de arranque com uma
bateria auxiliar, consultar o parágrafo
“Sistema Start&Stop” no capítulo
“Conhecimento do veículo”.
Se depois de algumas tentativas o
motor não ligar, dirigir-se à Rede de
Assistência Alfa Romeo.ARRANQUE COM
MANOBRAS DE INÉRCIA
Evitar absolutamente o arranque por
empurrão, por reboque ou tirando
partido das descidas.
ATENÇÃO
24) Não ligar directamente os
terminais negativos das duas
baterias! Se a bateria auxiliar
estiver instalada noutro veículo,
evitar que entre este último e
o veículo com a bateria
descarregada existam partes
metálicas acidentalmente
em contacto.
25) Evitar absolutamente a utilização
de um carregador de baterias
rápido para o arranque de
emergência: os sistemas
electrónicos e as centralinas de
ignição e alimentação do motor
poderiam ficar danificados.
138A0K0247
182
EM EMERGÊNCIA

CENTRALINA DO VÃO DO MOTOR
fig. 178
DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Alimentação da bomba lava-faróis F09 30
Avisador acústico F10 15
Compressor do ar condicionado F19 7,5
Óculo posterior térmico F20 30
Bomba de combustível F21 15
Isqueiro/tomada de corrente F85 20
Tomada de corrente 12V no vão da bagageira F86 20
Sensor IBS do estado de carga da bateria para sistema Start&Stop F87 5
Descongeladores dos espelhos exteriores F88 7,5
205
