SYMBOLY
Na některých komponentech vozidla
jsou upevněny barevné štítky s
upozorňovacími symboly a výzvami k
přijetí opatření, podle nichž je nutno
postupovat při manipulaci s daným
komponentem. Souhrnný štítek se
symboly se nachází pod víkem
motorového prostoru.
SYSTÉM ALFA
ROMEO CODE
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla před odcizením.
Systém se uvede do funkce
automaticky vytažením klíčku ze spínací
skříňky zapalování.
V klíčku je elektronické zařízení, jež
identifikuje signál, který při nastartování
motoru vyšle anténa zabudovaná ve
skříňce zapalování. Modulovaný signál
představuje „heslo“, které je při každém
nastartování motoru jiné a podle něhož
řídicí jednotka identifikuje klíč a povolí
startování motoru vozidla.
1)
Fungování
Při každém spuštění tzn. otočení klíčku
na MAR řídicí jednotka systému Alfa
Romeo CODE pošle na řídicí jednotku
motoru identifikační kód, aby
odblokovala funkce.
Tento kód je odeslán pouze v případě,
kdy řídicí jednotka systému Alfa Romeo
CODE uzná kód, který obdržela od
klíčku.
Otočením klíčku na STOP deaktivuje
systém Alfa Romeo CODE funkce řídicí
jednotky motoru.Nepravidelné fungování
Pokud nebude během startování
motoru kód detekován jako správný, na
displeji se rozsvítí kontrolka
.
V takovém případě otočte klíček do
polohy STOP a poté do polohy MAR;
pokud se motor neodemkne, pokuste
se jej spustit dalšími klíčky z výbavy.
Pokud se nezdaří motor nastartovat ani
tentokrát, vyhledejte autorizovaný servis
Alfa Romeo 4C.
Rozsvícení kontrolky během jízdy
Pokud se digitální kontrolka
rozsvítí za jízdy, znamená to, že
systém právě provádí autodiagnostiku
(např. po poklesu napětí).
Pokud zůstane digitální kontrolka
svítit, vyhledejte příslušný
autorizovaný servis Alfa Romeo.
UPOZORNĚNÍ
1)Silnými nárazy se mohou poškodit
elektronické komponenty zabudované v
klíčku zapalování. Aby byla zajištěna
účinnost elektronických komponentů v
klíčkách, nevystavujte je přímému působení
slunečních paprsků.
14
SEZNÁMENÍ S VOZIDLEM

SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Funkce
Klíček lze přetočit do tří poloh obr. 9:
STOP: motor je vypnutý, klíček lze
vyjmout ze zapalování, řízení je
zamknuto. Některé elektrické
spotřebiče (např. autorádio, centrální
zamykání, alarm, atd.) jsou nadále
funkční.
MAR: jízdní poloha. Mohou fungovat
všechny elektrické spotřebiče.
AVV: nastartování motoru.
Spínací skříňka zapalování je vybavena
pojistným mechanismem, díky němuž
při neúspěšném pokusu o nastartování
motoru je nutno přepnout klíček v
zapalování nejdříve na STOP a teprve
pak zopakovat pokus o nastartování.
ZÁMEK ŘÍZENÍ
Zapnutí
S klíčkem zapalování v poloze STOP jej
vyjměte a pootočením volantu zámek
zamkněte.
Odemknutí
Při otáčení klíčku na MAR lehce
pohněte volantem.
4) 5)
POZOR
2)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu o
odcizení vozidla) ji před další jízdou
nechejte zkontrolovat u autorizovaného
servisu Alfa Romeo.
3)Při vystoupení vozidla nezapomínejte vzít
klíček sebou, aby nikdo nemohl
nevyžádaně manipulovat s ovládači.
Nezapomeňte zabrzdit elektrickou
parkovací brzdu. Ve vozidle bez dozoru
dospělého nikdy nenechávejte děti.
4)Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení nebo
volantový hřídel (např. při montáž
imobilizéru) způsobem, jímž by se mohly
snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy z
hlediska bezpečnosti a neshodu s
homologací vozidla.
5)Nikdy nevytahujte mechanický klíček ze
zapalování za jízdy vozidla. Volant by se
automaticky zablokoval při prvním
natočení. To samozřejmě platí i při tažení
vozidla.
SEDADLA
NASTAVENÍ
Nastavení v podélném směru
(u příslušné verze vozidla)
Zvedněte páku A obr. 10 a zatlačte
sedadlo vpřed nebo vzad: v poloze
řízení musejí ruce spočívat na věnci
volantu.
6) 7)
Alfa Romeo doporučuje: sedadlo je
nutno nastavit tak, aby při sešlápnutí
brzdového pedálu na doraz na něj
doléhala celá šlapka nohy; pravá noha
přitom musí nadále zůstat mírně
pokrčená. Tím bude zajištěno, že v
případě nouze řidič nadále dokáže
vyvodit dostatečnou sílu pro sešlápnutí
brzdového pedálu a zároveň se při
nehodě sníží riziko zranění nohy.
9A0L0010
10A0L0011
18
SEZNÁMENÍ S VOZIDLEM
2) 3)

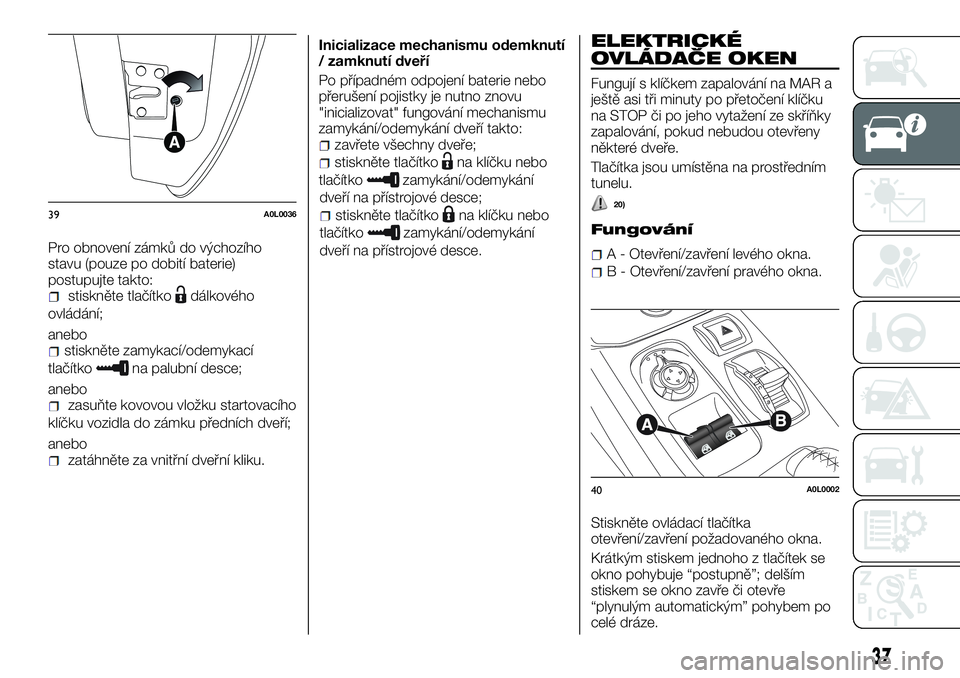

Pro obnovení zámků do výchozího
stavu (pouze po dobití baterie)
postupujte takto:
stiskněte tlačítkodálkového
ovládání;
anebo
stiskněte zamykací/odemykací
tlačítko
na palubní desce;
anebo
zasuňte kovovou vložku startovacího
klíčku vozidla do zámku předních dveří;
anebo
zatáhněte za vnitřní dveřní kliku.Inicializace mechanismu odemknutí
/ zamknutí dveří
Po případném odpojení baterie nebo
přerušení pojistky je nutno znovu
"inicializovat" fungování mechanismu
zamykání/odemykání dveří takto:
zavřete všechny dveře;
stiskněte tlačítkona klíčku nebo
tlačítko
zamykání/odemykání
dveří na přístrojové desce;
stiskněte tlačítkona klíčku nebo
tlačítko
zamykání/odemykání
dveří na přístrojové desce.
ELEKTRICKÉ
OVLÁDAČE OKEN
Fungují s klíčkem zapalování na MAR a
ještě asi tři minuty po přetočení klíčku
na STOP či po jeho vytažení ze skříňky
zapalování, pokud nebudou otevřeny
některé dveře.
Tlačítka jsou umístěna na prostředním
tunelu.
20)
Fungování
A - Otevření/zavření levého okna.
B - Otevření/zavření pravého okna.
Stiskněte ovládací tlačítka
otevření/zavření požadovaného okna.
Krátkým stiskem jednoho z tlačítek se
okno pohybuje “postupně”; delším
stiskem se okno zavře či otevře
“plynulým automatickým” pohybem po
celé dráze.
39A0L0036
40A0L0002
37

STARTOVÁNÍ
MOTORU
Postup84) 85) 86)
Sešlápněte brzdový pedál;
otočte klíčkem zapalování na polohu
AVV a uvolněte jej, jakmile motor
naskočí.
UPOZORNĚNÍ
Pokud motor nenaskočí na první
pokus, přetočte klíček zpět na STOP, a
až pak opět motor nastartujte.
Pokud se s klíčkem na MAR rozsvítí
na přístrojové desce kontrolka
spolu s kontrolkou, přetočte
klíček zpět na polohu STOP a pak
znovu na MAR. Jestliže kontrolka
zůstane svítit, zkuste motor nastartovat
dalšími klíčky od vozidla. Pokud se
nezdaří motor nastartovat ani tentokrát,
obraťte se na specializovanou servisní
síť Alfa Romeo.
S vypnutým motorem nenechávejte
klíček zapalování v poloze MAR.
ZAHŘÁTÍ MOTORU PO
NASTARTOVÁNÍ
PostupPomalu se rozjeďte s motorem ve
středních otáčkách bez prudkých
akcelerací;
Při prvních kilometrech nechtějte od
vozidla nejvyšší výkony. Doporučujeme
počkat, až digitální ukazatel teploty
chladicí kapaliny motoru začne stoupat.
VYPNUTÍ MOTORU
Postup
S motorem na volnoběh otočte klíček
zapalování do polohy STOP
UPOZORNĚNÍ Po náročné jízdě
nechejte motor před vypnutím běžet
alespoň pár minut na volnoběh, aby
mohla klesnout teplota v motorovém
prostoru.
POZOR
84)Je nebezpečné nechávat motor běžet v
uzavřeném prostoru. Motor spotřebovává
kyslík a vypouští oxid uhličitý, oxid uhelnatý
a jiné toxické plyny.
85)Dokud motor nenaskočí, brzdový
posilovač nepracuje, a proto je nutné na
brzdový pedál vyvíjet větší sílu než obvykle.
86)Nestartujte motor tlačením, tažením
nebo rozjezdem z kopce. Mohl by se
poškodit katalyzátor.
UPOZORNĚNÍ
8)Doporučujeme vám nevyžadovat od
vozidla maximální jízdní výkony hned od
uvedení do provozu (například extrémní
akcelerace, příliš dlouho trvající vytáčení
motoru do maximálních otáček, příliš
intenzívní brzdění atd.).
9)Při vypnutém motoru nenechávejte klíček
zapalování v poloze MAR, aby se zbytečně
nevybíjela baterie.
10)"Protočení motoru" jednorázovým
prošlápnutím pedálu akcelerace k ničemu
neslouží, jen se zbytečně spotřebuje palivo;
navíc je to velmi škodlivé pro motory s
turbokompresorem.
94
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
8) 9)
10)

1 = první rychlostní stupeň;
2 = druhý rychlostní stupeň;
3 = třetí rychlostní stupeň;
4 = čtvrtý rychlostní stupeň;
5 = pátý rychlostní stupeň;
6 = šestý rychlostní stupeň;
R = zpáteční rychlost.
Při zapnutí zapalování je vždy zařazen
neutrál. Při žádosti o zařazení 1.
rychlostního stupně si systém vynutí
navolení režimuAUTO.
UPOZORNĚNÍ Jestliže se po uplynutí
10 sekund s klíčkem zapalování na
MARna displeji nezobrazí zařazený
rychlostní stupeň, přepněte klíček v
zapalování naSTOP, počkejte, až se
displej vypne, a sepněte klíček znovu.
Pokud závada trvá, obraťte se na
specializovanou servisní síť Alfa Romeo.
AKUSTICKÁ
SIGNALIZACE
Z bezpečnostních důvodů je zvukovou
výstrahou řidič upozorněn na
zaparkování se zařazeným neutrálem (
N) (signalizace je aktivní po otočení
klíčku v zapalování naSTOP).
Pokud vozidlo stojí s nastartovaným
motorem a zařazeným rychlostním
stupněm (1.) nebo (R) , systém aktivuje
zvukovou výstrahu a automaticky zařadí
neutrál (N):
řidič nesešlápne pedál akcelerace
a/nebo brzdy po dobu asi tři minuty;
pokud bude brzdový pedál
sešlápnutý po dobu delší než 10 minut;
po otevření dveří na straně řidiče
nedojde ke sešlápnutí pedálu
akcelerace a/nebo brzdy po dobu
alespoň jedné a půl sekundy;
byla zjištěna porucha převodovky.
PARKOVÁNÍ VOZIDLA
Pro zaparkování a opuštění vozidla
postupujte takto:
zařaďte rychlostní stupeň (1. ve
stoupání a zpětný pojezd v klesání) a
nechte kola natočená.
vypněte motor a zatáhněte parkovací
brzdu.
Při stání v prudkém svahu
doporučujeme kola zajistit klínem nebo
kamenem.
Před uvolněním brzdového pedálu
vyčkejte, až zmizí z displeje zobrazení
zařazeného rychlostního stupně.
UPOZORNĚNÍNIKDYneopouštějte
vůz se zařazeným neutrálem.
OBECNÁ UPOZORNĚNÍSe stojícím vozem a zařazeným
rychlostním stupněm je nutno držet
sešlápnutý brzdový pedál, dokud se
nerozhodnete rozjet. Při rozjezdu je
nutné brzdový pedál uvolnit a postupně
akcelerovat;
Při delším stání vozidla s
nastartovaným motorem se doporučuje
zařadit neutrál (N).
Pro zachování účinnosti spojky se
nesnažte vozidlo držet zastavené
pedálem akcelerace (např. stání do
kopce). Přehřátím by se mohla spojka
poškodit: používejte místo toho brzdový
pedál nebo parkovací brzdu a pedál
akcelerace sešlápněte, až když se
rozhodnete rozjet.
Jestliže je po zařazení zpátečky (R)
nutno zařadit 1. rychlostní stupeň nebo
naopak, při přeřazení musí vozidlo stát
a musí být sešlápnutý brzdový pedál.
Pokud by to bylo z nějakých důvodu
nutné jet z kopce se zařazeným
neutrálem (N) i u vědomí, že se to
nedoporučuje, systém při žádosti o
přeřazení zařadí samočinně optimální
stupeň podle rychlosti vozu, aby zajistil
správný přenos hnacího momentu na
kola.
Je-li třeba, s vypnutým motorem je
možné zařadit 1. rychlostní stupeň
nebo zpátečku (R) či neutrál (N): klíček
musí být v poloze MAR, brzdový pedál
musí být sešlápnutý. V takovém případě
vyčkejte mezi přeřazováním alespoň 5
sekund, aby byla zachována funkčnost
hydraulického systému, a to zejména
čerpadla.
99
N = neutrál;

UPOZORNĚNÍ
19)Dávejte pozor na správné umístění
ramen zvedáku ve vyznačených místech,
aby se nepoškodil podvozek z karbonových
vláken a další součásti karosérie.
20)Aby se nepoškodil podvozek z
karbonových vláken, lze vozidlo zvedat
jedině vhodnými sníženými hydraulickými
zvedáky, nikoli standardními hydraulickými
zvedáky. V každém případě se obraťte na
autorizovaný servis Alfa Romeo.
TAŽENÍ VOZIDLA
21)
Vlečné oko, jež je dodáváno s vozidlem,
je uloženo v přenosce s nářadím, která
se nachází v zavazadlovém prostoru.
UPEVNĚNÍ TAŽNÉHO OKA
Vyndejte z přepravky tažné oko A a
zašroubujte je na doraz na závitový čep
obr. 120.
115) 116) 117)
UPOZORNĚNÍ
21)Tažné oko lze upevnit jen na příď
vozidla.
POZOR
115)Než začnete vozidlo táhnout, otočte
klíčkem v zapalování na MAR a pak na
STOP, avšak nevytahujte jej ze zapalování.
Vytažením klíčku by se automaticky zamkl
zámek řízení a nebylo by možné natáčet
kola. Zkontrolujte rovněž, zda je zařazen
neutrál (N).
116)Během tažení nezapomeňte, že
posilovač brzd nefunguje, a proto musíte
sešlapovat pedál větší sílou. Nepoužívejte k
tažení pružná lana; vyvarujte se škubání
vozidlem. Během tažení kontrolujte, zda se
tažnými prvky nepoškodí části vozidla, jichž
se dotýkají. Při tažení vozidla je nutno
dodržovat všechna ustanovení Pravidel
silničního provozu ohledně tažných zařízení
a chování v silničním provozu. Nestartujte
motor taženého vozidla. Před
zašroubováním tažného oka očistěte
pečlivě závitové lůžko. Než začnete vozidlo
táhnout, zkontrolujte, zda je oko
zašroubované na doraz v závitovém lůžku.
117)Tažné zařízení se smí používat pouze
pro vlečení/tažení vozidla na po zpevněné
vozovce. Povoleno je vlečení/tažení pouze
pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu
(pevná tyč), pro manévry s vozidlem při
přípravě na vlečení/tažení nebo přepravě
odtahovým vozidlem. Tažné oko se NESMÍ
používat pro tažení vozidla mimo vozovku
nebo v přítomnosti překážek a/nebo pro
tažení lany či jinými nepevnými prostředky.
Při dodržení výše uvedených podmínek je
nutno při tažení postupovat tak, aby se obě
vozidla (táhnoucí i vlečené) nacházela
pokud možno ve stejné podélné ose.
120A0L0107
125

BATERIE
Do baterie A obr. 130 není nutno
doplňovat elektrolyt destilovanou
vodou. Nicméně je nezbytné nechat
pravidelně kontrolovat účinnost baterie
u autorizovaného servisu Alfa Romeo
4C.
VÝMĚNA BATERIE
127) 128) 129) 130)
28)
4)
V případě potřeby vyměňte baterii za
novou originální baterii se stejnými
charakteristikami. Údržbu baterie je pak
třeba provádět v souladu s pokyny
jejího výrobce.
UŽITEČNÉ RADY K
PRODLOUŽENÍ
ŽIVOTNOSTI BATERIE
Dodržujte pečlivě následující opatření,
abyste předešli rychlému vybití baterie a
zachovali ji dlouho v provozuschopném
stavu:
po zaparkování vozidla zkontrolujte,
zda jsou dveře i zadní výklopné víko
řádně zavřené, aby nezůstala svítit
stropní svítidla v kabině či v
zavazadlovém prostoru;
zhasněte světla stropního svítidla v
kabině: vozidlo je pro každý případ
vybaveno systémem pro automatické
zhasnutí vnitřních světel;
při vypnutém motoru nepoužívejte
příliš dlouho elektrické spotřebiče (např.
autorádio, výstražná světla, atd.);
před jakýmkoli zásahem do elektrické
soustavy odpojte kabel od minusového
pólu baterie;
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP a zavření dveří na
straně řidiče počkejte alespoň jednu
minutu. Před opětným připojení
elektrického napájení baterie se ujistěte,
zda klíček zapalování přepnutý na
STOP a dveře na straně řidiče jsou
zavřené.UPOZORNĚNÍ Baterie ponechaná příliš
dlouho ve stavu vybití pod 50 % se
poškodí a sníží se její kapacita a výkon
při startování motoru.
Baterie také snadněji zamrzne (někdy již
při -10 °C). V případě odstavení vozidla
na delší dobu postupujte podle pokynů
uvedených v části “Odstavení vozidla
na delší dobu” v kapitole “Startování a
jízda”.
Jestliže po zakoupení vozidla chcete
doinstalovat elektrická příslušenství,
které je nutno trvale napájet (alarm,
atd.) nebo které zatíží elektrickou
bilanci, obraťte se na autorizovaný
servis u autorizovaného servisu Alfa
Romeo 4C, aby kvalifikovaní technici
vyhodnotili celkovou energetickou
spotřebu.POZOR
127)Kapalina v baterii je jedovatá s
žíravým účinkem. Nesmí se dostat na
pokožku ani do očí. K baterii se
nepřibližujte volným plamenem nebo
možnými zdroji jiskření: nebezpečí výbuchu
a požáru.
128)Provozem s příliš nízkou hladinou
kapaliny v baterii se baterie nenapravitelně
poškodí a může i vybuchnout.
129)Jestliže je nutno vůz zaparkovat na
dlouhou dobu ve velké zimě, vymontujte
baterii a přeneste ji do teplého prostředí:
jinak hrozí nebezpečí, že zamrzne.
130)Při práci s baterií nebo v jejím okolí si
chraňte oči ochrannými brýlemi.
130A0L0138
138
ÚDRŽBA A PÉČE
