2016 Abarth 500 pojistka

❒otevřete kryt obr. 120B a vyměňte
žárovku C obr. 120 vloženou
zatlačením;❒zavřete kryt B;
❒namontujte zpět svítilnu zasunutím do
správné polohy, tzn. nejdříve na jedné
straně a pak na druhé straně na
zaklapnutí.
VÝMĚNA POJISTEK
VŠEOBECNĚ
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
Jakmile přestane fungovat nějaké
zařízení, zkontrolujte příslušnou
pojistku: vodicí prvek A obr. 121 nesmí
být přerušený. Pokud je přerušený, je
třeba vyměnit přepálenou pojistku
za novou se stejnou jmenovitou
proudovou hodnotou (stejné barvy).
117) 118) 119) 120) 121) 122)
B = neporušená pojistka;
C = pojistka s přerušeným vodicím
prvkem.
119AB0A0103
120AB0A0104
121AB0A0105
136
V NOUZI
SVÍTILNA V
ZAVAZADLOVÉM
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor;
❒šroubovákem ze sady nářadí
demontujte svítilnu A obr. 119
působením v místě vyznačeném
šipkou;

122AB0A0132123AB0A0106
137
PŘÍSTUP K POJISTKÁM
Pojistková skříňka pod
palubní deskou
Pro přístup k pojistkám je třeba
demontovat kryt E, který je upevněn
zatlačením.
Pojistka 5 A vyhřívání vnějších zpětných
zrcátek je umístěna u diagnostické
zásuvky, jak je vyobrazeno na obr. 122.
Pojistková skříňka vyobrazená na obr.
123 se nachází dole vedle pedálové
konzoly. Pojistky vyměňujte pinzetou D
umístěnou ve víku pojistkové skříňky na
levé straně palubní desky.
Vyhledejte pojistku podle tabulek
uvedených na následujících stránkách.

Přední a zadní stropní svítilna, svítilna v zavazadelníku F32 7,5
Diagnostická zásuvka, autorádio, klimatizace, EOBD F36 10
Spínač brzdových světel, uzel přístrojové desky F37 5
Centrální zamykání F38 15
Čerpadlo ostřikovače čelního / zadního skla F43 15
Ovládače oken na straně řidiče F47 20
Ovládač okna na straně spolucestujícího F48 20
Parkovací senzor, podsvícení ovládačů, elektricky
ovládaná zrcátkaF49 5
Uzel airbagu F50 7,5
Spínač autorádia,Blue&Me™, klimatizace, brzdová
světla, spojkaF51 7,5
Uzel přístrojové desky F53 5
139

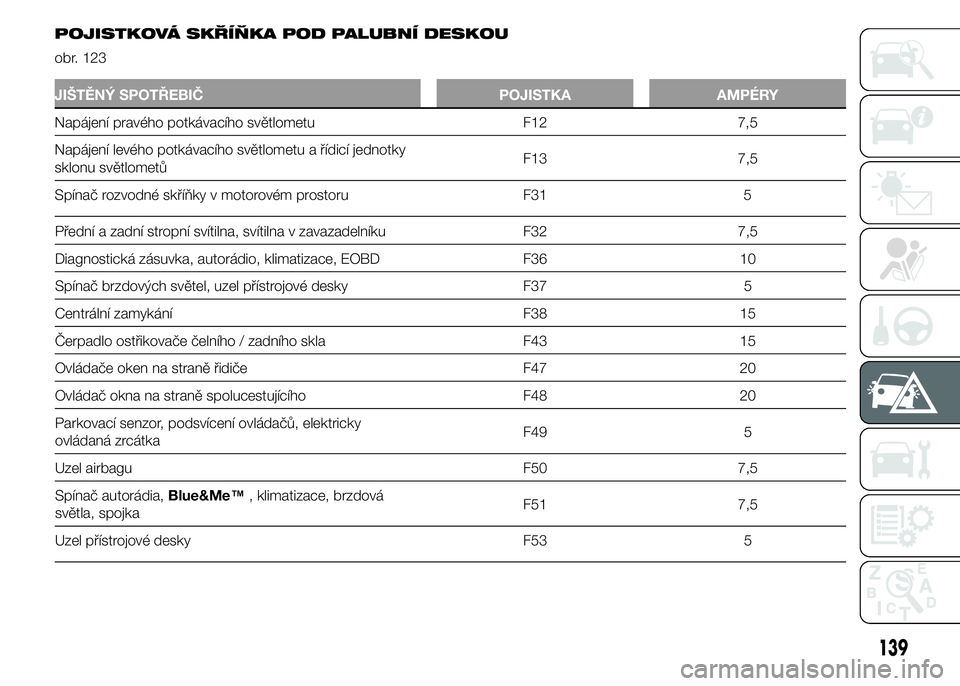

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
obr. 123
JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Napájení pravého potkávacího světlometu F12 7,5
Napájení levého potkávacího světlometu a řídicí jednotky
sklonu světlometůF13 7,5
Spínač rozvodné skříňky v motorovém prostoru F31 5

POJISTKOVÁ SKŘÍŇKA V MOTOROVÉM PROSTORU
JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Ventilátor klimatizace F08 30
K dispoziciF09 15
KlaksonF10 15
Řídicí systém motoru (vedlejší agregáty) F11 10
Dálkové světlomety F14 15
Motor střešního okna F15 20
Řídicí jednotka motoru F17 10
K dispoziciF18 7,5
Kompresor klimatizace F19 7,5
Vyhřívání zadního okna, vyhřívání zrcátek F20 30
Palivové čerpadlo F21 15
Zapalovací cívkaF22 15
Řídicí jednotka motoru F22 20
Brzdová soustava (řídicí jednotka, ventily) F23 20
+15 Brzdová soustava, elektrický posilovač řízení, snímač otáčení vozu kolem
svislé osyF24 7,5
Přední mlhové světlomety F30 15
K dispoziciF84 10
Přední proudová zásuvka (se zapalovačem cigaret/ bez něj) F85 15
140
V NOUZI

POZOR
117) Pokud se pojistka znovu přeruší, obraťte se na autorizovaný servis Abarth.
118) Přerušená pojistka se nesmí nikdy nahradit kovovým drátkem či jiným provizorním materiálem.
119) Pojistka se v žádném případě nesmí vyměnit za jinou pojistku s vyšší proudovou hodnotou. NEBEZPEČÍ POŽÁRU.
120) Při zásahu některé hlavní pojistky (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) se obraťte se na autorizovaný servis
Abarth.
121) Před výměnou pojistky vytáhněte klíč ze spínací skříňky a vypněte a/nebo odpojte všechny spotřebiče.
122) Pokud se přepálí hlavní pojistka bezpečnostních systémů (systém airbagů, brzdová soustava), systémů pohonné
jednotky (systém motoru, systém převodovky) nebo systému řízení, obraťte se na autorizovaný servis Abarth.
UPOZORNĚNÍ
27) Pokud je nutno umýt motorový prostor, dávejte pozor, aby proud vody nezasáhl přímo pojistkovou skříňku, která se
zde nachází.
