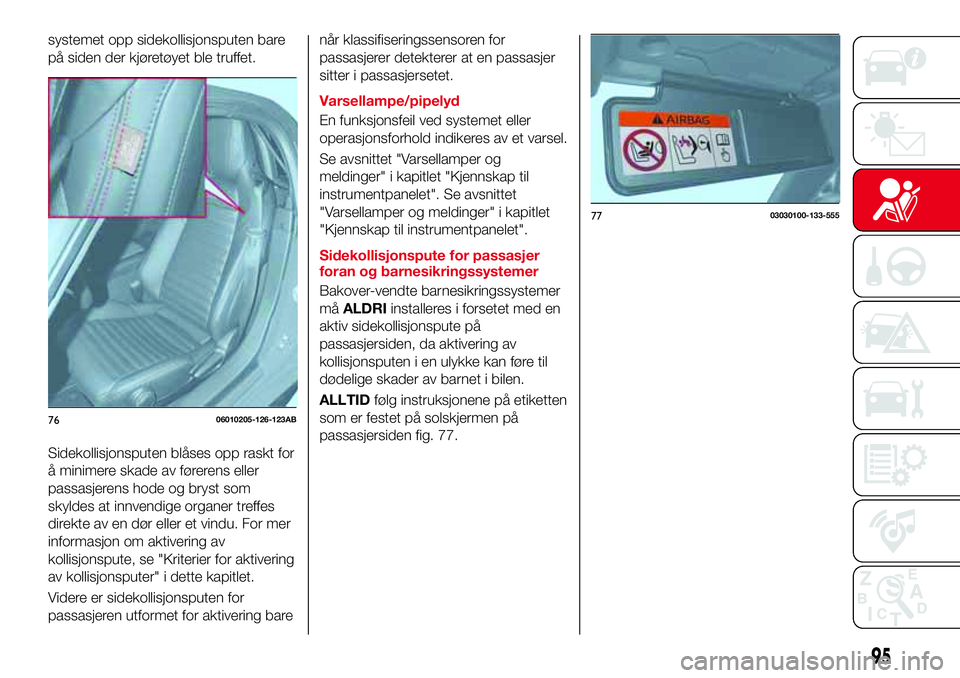

2016 Abarth 124 Spider Drift- og vedlikeholdshåndbok (in Norwegian)

systemet opp sidekollisjonsputen bare
på siden der kjøretøyet ble truffet.
Sidekollisjonsputen blåses opp raskt for
å minimere skade av førerens eller
passasjerens hode og bryst som
skyldes at innvendige organer treffes
direkte av en dør eller et vindu. For mer
informasjon om aktivering av
kollisjonspute, se "Kriterier for aktivering
av kollisjonsputer" i dette kapitlet.
Videre er sidekollisjonsputen for
passasjeren utformet for aktivering barenår klassifiseringssensoren for
passasjerer detekterer at en passasjer
sitter i passasjersetet.
Varsellampe/pipelyd
En funksjonsfeil ved systemet eller
operasjonsforhold indikeres av et varsel.
Se avsnittet "Varsellamper og
meldinger" i kapitlet "Kjennskap til
instrumentpanelet". Se avsnittet
"Varsellamper og meldinger" i kapitlet
"Kjennskap til instrumentpanelet".
Sidekollisjonspute for passasjer
foran og barnesikringssystemer
Bakover-vendte barnesikringssystemer
måALDRIinstalleres i forsetet med en
aktiv sidekollisjonspute på
passasjersiden, da aktivering av
kollisjonsputen i en ulykke kan føre til
dødelige skader av barnet i bilen.
ALLTIDfølg instruksjonene på etiketten
som er festet på solskjermen på
passasjersiden fig. 77.
7606010205-126-123AB
7703030100-133-555
95

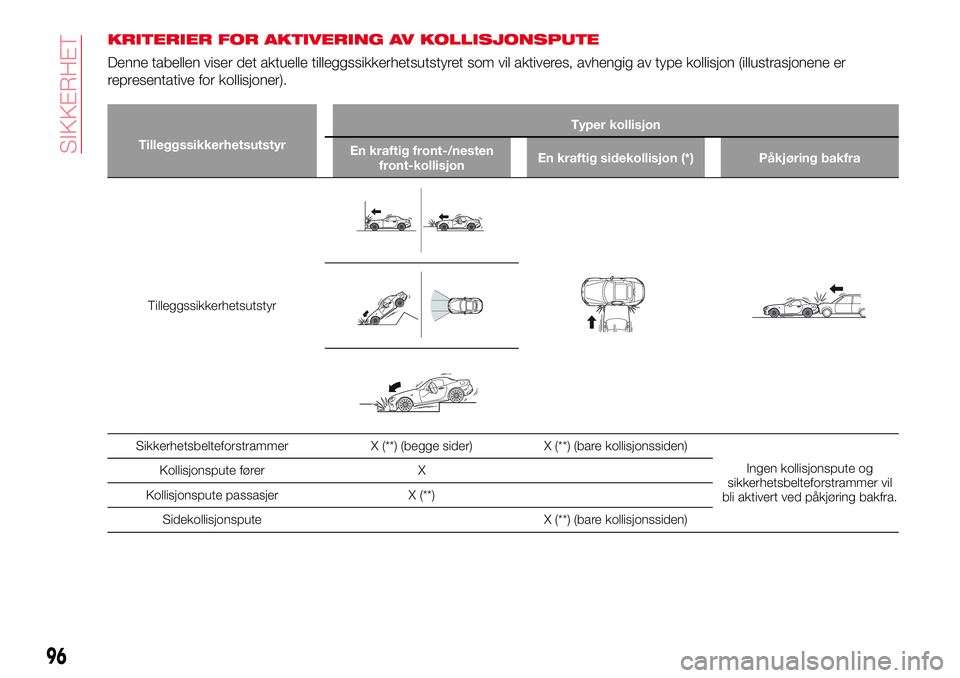

KRITERIER FOR AKTIVERING AV KOLLISJONSPUTE
Denne tabellen viser det aktuelle tilleggssikkerhetsutstyret som vil aktiveres, avhengig av type kollisjon (illustrasjonene er
representative for kollisjoner).
TilleggssikkerhetsutstyrTyper kollisjon
En kraftig front-/nesten
front-kollisjonEn kraftig sidekollisjon (*) Påkjøring bakfra
Tilleggssikkerhetsutstyr
Sikkerhetsbelteforstrammer X (**) (begge sider) X (**) (bare kollisjonssiden)
Ingen kollisjonspute og
sikkerhetsbelteforstrammer vil
bli aktivert ved påkjøring bakfra. Kollisjonspute fører X
Kollisjonspute passasjer X (**)
Sidekollisjonspute X (**) (bare kollisjonssiden)
96
SIKKERHET

ADVARSEL I en frontkollisjon kan alle monterte kollisjonsputer og forstrammere for sikkerhetsbeltene aktiveres avhengig av
retning, vinkel og kraft i støtet.
97

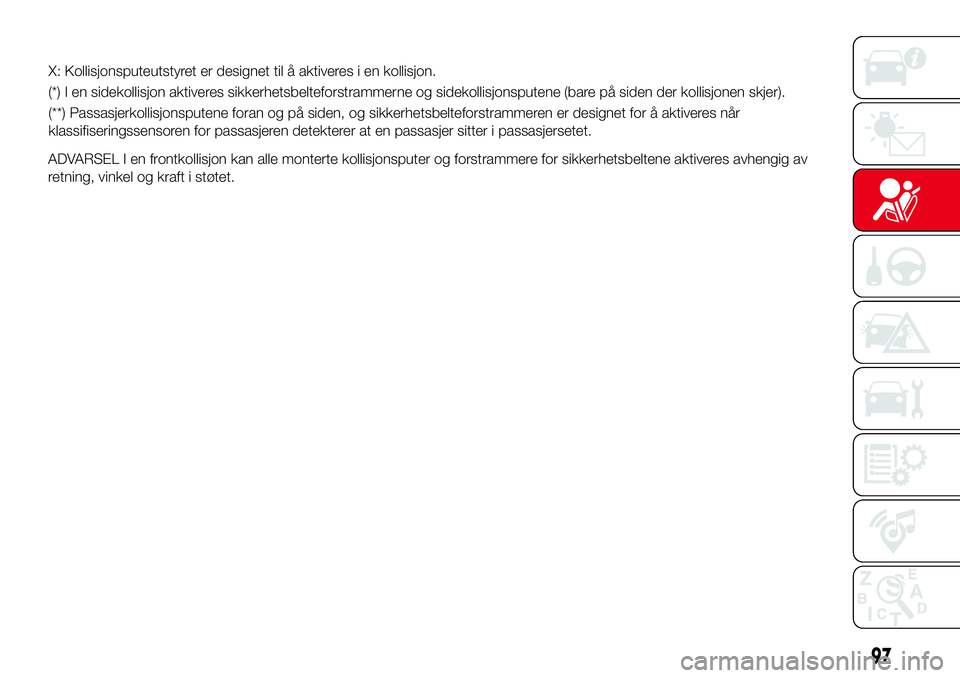

X: Kollisjonsputeutstyret er designet til å aktiveres i en kollisjon.
(*) I en sidekollisjon aktiveres sikkerhetsbelteforstrammerne og sidekollisjonsputene (bare på siden der kollisjonen skjer).
(**) Passasjerkollisjonsputene foran og på siden, og sikkerhetsbelteforstrammeren er designet for å aktiveres når
klassifiseringssensoren for passasjeren detekterer at en passasjer sitter i passasjersetet.

BEGRENSNINGER FOR
SRS-KOLLISJONSPUTE
I alvorlige kollisjoner som de beskrevet i
avsnittet "Kriterier utløsning av
SRS-kollisjonspute", vil det aktuelle
SRS-kollisjonsputeutstyret utløses.
I noen ulykker, derimot, vil kanskje ikke
utstyret utløses, avhengig av type
kollisjon og alvorlighetsgraden.
Begrensninger for
kollisjonsdeteksjon front / nesten
front
Front-/nesten frontkollisjoner vil kanskje
ikke oppdages som alvorlige nok til at
SRS-kollisjonsputeutstyret utløses:
kollisjonern som involverer trær eller
stenger A fig. 78;
frontal forskyvningsstøt mot kjøretøy
B fig. 78;
kjører på bakfra eller kjøre opp under
en lastebil fig. 79.Begrensninger i deteksjon v
sidekollisjon
Sidekollisjoner vil kanskje ikke
oppdages som alvorlige nok til at
SRS-kollisjonsputeutstyret utløses:
sidekollisjoner som involverer trær
eller stenger A fig. 80;
sidekollisjoner med tohjulinger B
fig. 80;
velt fig. 81.
7803040600-121-001AB
7903040600-122-001AB
8003040600-123-001AB
98
SIKKERHET

KLASSIFISERINGSSYSTEM
FOR PASSASJER
128) 129)
Vennligst les først "Forholdsregler for
tilleggssikringssystem" nøye gjennom.
Klassifiseringssensor for passasjer
Bilen din er utstyrt med
klassifiseringssensor for passasjer som
ledd i tilleggssikringssystemet. Denne
sensoren er montert i passasjerens
setepute. Denne sensoren måler
passasjersetets elektrostatiske
kapasitet.
SAS-enheten er utviklet for å unngå at
passasjerkollisjonsputene foran og på
siden, og forstrammersystemet for
sikkerhetsbeltene aktiveres hvis
indikatorlampene lyser for deaktivering
av passasjerkollisjonspute.
For å redusere muligheten for skader
som følge av passasjerkollisjonsputen,deaktiverer systemet
passasjerkollisjonsputene foran og på
siden, i tillegg til forstrammersystemet
for sikkerhetsbeltene når
indikatorlampen lyser for deaktivering av
passasjerkollisjonsputen.
Dette systemet deaktiverer
passasjerkollisjonsputene foran og på
siden, samt
sikkerhetsbelteforstrammeren, for å
sikre at indikatorlampen for deaktivering
av passasjerkollisjonsputen lyser.
Varsellampen for kollisjonsputen/
forstrammersystemet for
sikkerhetsbeltet blinker og
indikatorlampen lyser for deaktivering av
passasjerkollisjonsputer hvis det er en
mulig funksjonsfeil i sensorene. Hvis
dette skjer, vil ikke
passasjerkollisjonsputene foran og på
siden, eller forstrammersystemet for
sikkerhetsbeltet, aktiveres.
ADVARSEL Hvis en passasjer sitter
som vist i følgende fig. 82 kan ikke
klassifiseringssensoren for passasjer
detektere en passasjer som sitter riktig i
passasjersetet og aktivering/oppblåsing
av kollisjonsputene kan ikke kontrolleres
som oppgitt på tilstandstabellen for
indikatorlampen på/av for deaktivering
av passasjerkollisjonsputen.

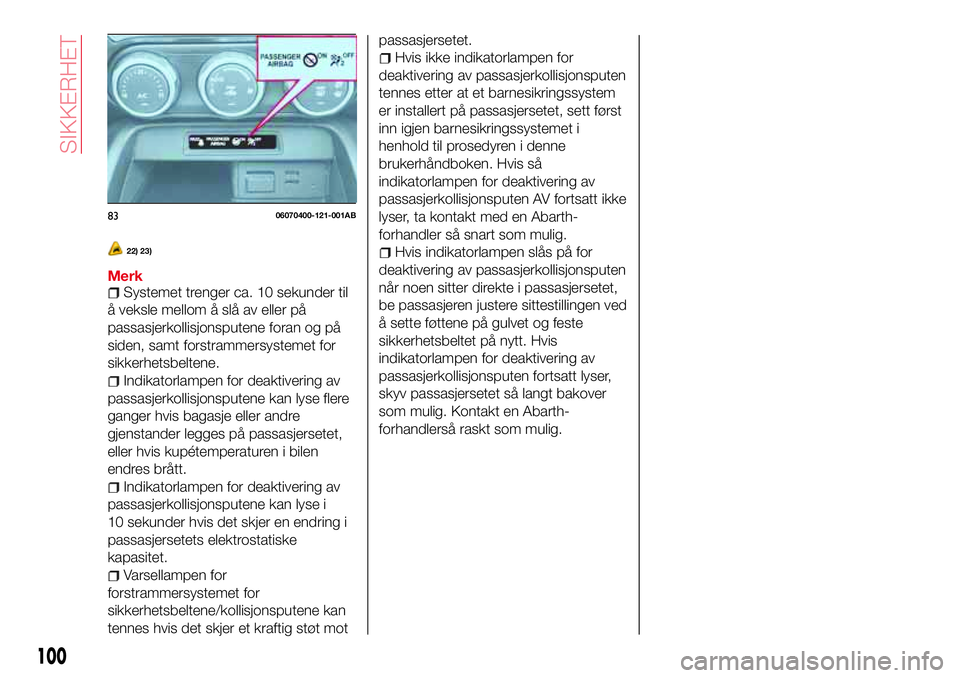

Indikatorlamper for deaktivering av
passasjerkollisjonspute
Disse indikatorlampene fig. 83 slås på
for å minne deg om at
passasjerkollisjonsputene foran og på
siden, samt forstrammeren for
sikkerhetsbeltene ikke vil aktiveres
under en kollisjon.
8103040600-124-002AB
8203040702-12A-001AB
99

22) 23)
MerkSystemet trenger ca. 10 sekunder til
å veksle mellom å slå av eller på
passasjerkollisjonsputene foran og på
siden, samt forstrammersystemet for
sikkerhetsbeltene.
Indikatorlampen for deaktivering av
passasjerkollisjonsputene kan lyse flere
ganger hvis bagasje eller andre
gjenstander legges på passasjersetet,
eller hvis kupétemperaturen i bilen
endres brått.
Indikatorlampen for deaktivering av
passasjerkollisjonsputene kan lyse i
10 sekunder hvis det skjer en endring i
passasjersetets elektrostatiske
kapasitet.
Varsellampen for
forstrammersystemet for
sikkerhetsbeltene/kollisjonsputene kan
tennes hvis det skjer et kraftig støt motpassasjersetet.
Hvis ikke indikatorlampen for
deaktivering av passasjerkollisjonsputen
tennes etter at et barnesikringssystem
er installert på passasjersetet, sett først
inn igjen barnesikringssystemet i
henhold til prosedyren i denne
brukerhåndboken. Hvis så
indikatorlampen for deaktivering av
passasjerkollisjonsputen AV fortsatt ikke
lyser, ta kontakt med en Abarth-
forhandler så snart som mulig.
Hvis indikatorlampen slås på for
deaktivering av passasjerkollisjonsputen
når noen sitter direkte i passasjersetet,
be passasjeren justere sittestillingen ved
å sette føttene på gulvet og feste
sikkerhetsbeltet på nytt. Hvis
indikatorlampen for deaktivering av
passasjerkollisjonsputen fortsatt lyser,
skyv passasjersetet så langt bakover
som mulig. Kontakt en Abarth-
forhandlerså raskt som mulig.
8306070400-121-001AB
100
SIKKERHET

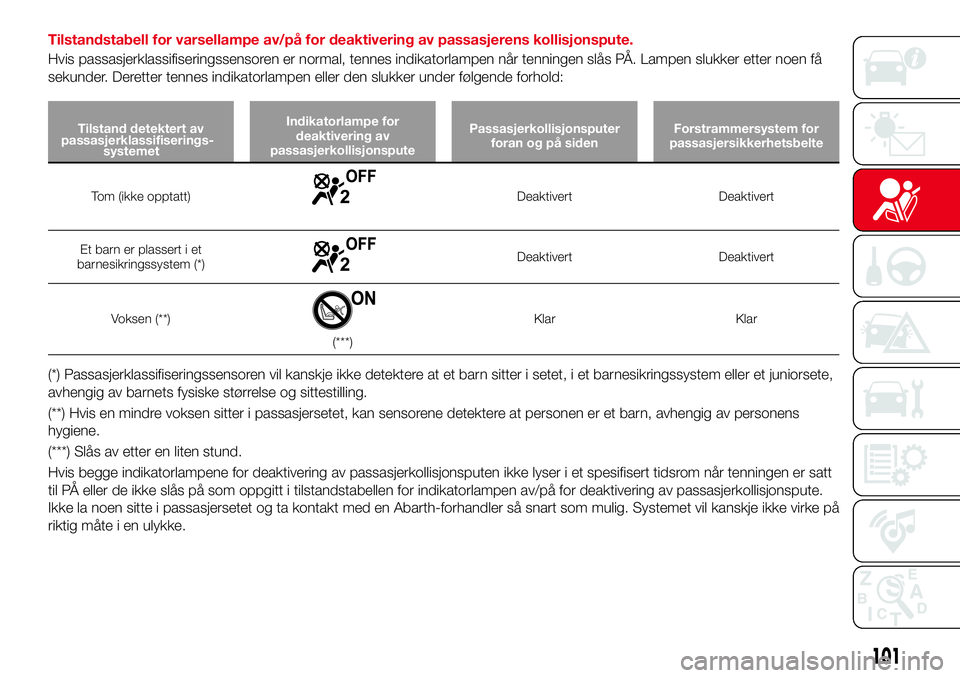

Tilstandstabell for varsellampe av/på for deaktivering av passasjerens kollisjonspute.
Hvis passasjerklassifiseringssensoren er normal, tennes indikatorlampen når tenningen slås PÅ. Lampen slukker etter noen få
sekunder. Deretter tennes indikatorlampen eller den slukker under følgende forhold:
Tilstand detektert av
passasjerklassifiserings-Indikatorlampe for
deaktivering av
passasjerkollisjonsputePassasjerkollisjonsputer
foran og på sidenForstrammersystem for
passasjersikkerhetsbelte
Tom (ikke opptatt)Deaktivert Deaktivert
Et barn er plassert i et
barnesikringssystem (*)
Deaktivert Deaktivert
Voksen (**)
(***)Klar Klar
(*) Passasjerklassifiseringssensoren vil kanskje ikke detektere at et barn sitter i setet, i et barnesikringssystem eller et juniorsete,
avhengig av barnets fysiske størrelse og sittestilling.
(**) Hvis en mindre voksen sitter i passasjersetet, kan sensorene detektere at personen er et barn, avhengig av personens
hygiene.
(***) Slås av etter en liten stund.
Hvis begge indikatorlampene for deaktivering av passasjerkollisjonsputen ikke lyser i et spesifisert tidsrom når tenningen er satt
til PÅ eller de ikke slås på som oppgitt i tilstandstabellen for indikatorlampen av/på for deaktivering av passasjerkollisjonspute.
Ikke la noen sitte i passasjersetet og ta kontakt med en Abarth-forhandler så snart som mulig. Systemet vil kanskje ikke virke på
riktig måte i en ulykke.
101
systemet

FORSIKTIG
112)Sikkerhetsbelter må brukes i bilen
utstyrt med kollisjonsputer. Det er farlig å
bare regne med kollisjonsputene for
beskyttelse i en ulykke. Kollisjonsputer
alene vil kanskje ikke forhindre alvorlig
skade. Riktige kollisjonsputer kan forventes
å aktiveres bare i første ulykke, for
eksempel front-mot-front, nesten front eller
sidekollisjoner som er minst moderate. De
som sitter i bilen skal alltid bruker
sikkerhetsbelte.
113)Sørg alltid for at indikatorlampen for
deaktivering av passasjerkollisjonsputen AV
lyser når et barnesikringssystem brukes.
Det er ekstremt farlig å plassere et barn i et
barnesikringssystem som er installert i
passasjersetet når indikatorlampen for
deaktivering av passasjerkollisjonsputen AV
ikke lyser. I en ulykke kan en kollisjonspute
blåses opp og medføre alvorlig skade eller
til og med død for barnet som sitter i
barnesikringssystemet. Sørg alltid for at
indikatorlampen for deaktivering av
passasjerkollisjonsputen AV lyser.114)EKSTREM FARE! Aldri bruk et
bakovervendt barnesikringssystem på
passasjersetet med en kollisjonspute som
kan aktiveres. Du må ALDRI bruke et
bakovervendt barnesete på et sete som er
beskyttet med AKTIV KOLLISJONSPUTE.
BARNET KAN DØ ELLER BLI ALVORLIG
SKADET. Selv i en moderat kollisjon kan
barnesikringssystemet treffes ved aktivering
av en kollisjonspute og kastes voldsomt
bakover og resultere i alvorlig skade eller
død for barnet. Hvis bilen er utstyrt med
klassifiseringssystem for passasjer, pass
alltid på at indikatorlampen for deaktivering
av passasjerkollisjonsputen AV lyser.
115)Ikke sitt for nær kollisjonsputene for
fører og passasjer. Det er ekstremt farlig å
sitte for nær kollisjonsputemodulene for
fører og passasjer eller legge hender eller
føtter på dem. Kollisjonsputene for fører og
passasjer blåses opp med stor kraft og høy
hastighet. Alvorlig skade kan oppstå hvis
noen er for nær. Føreren skal alltid holde i
rattet. Passasjeren skal holde begge føtter
på gulvet. De som sitter i bilen skal justere
setene så langt tilbake som mulig og alltid
sitte rett i ryggen mot seteryggen med
sikkerhetsbeltene riktig festet.116)Ikke sitt for nær en dør eller len deg
mot dører i biler med sidekollisjonsputer.
Det er ekstremt farlig å sitte for nær
kollisjonsputemodulene eller legge hendene
på dem. En sidekollisjonspute blåses opp
med stor kraft og høy hastighet direkte ut
fra ytterst på skulderen av setet og utvider
seg langs døren på siden der bilen er
truffet. Alvorlig skade kan oppstå hvis noen
er villig til å sitte for nær døren eller lene
seg mot et vindu i setene. Det kan også
blokkere sidekollisjonsputen og eliminere
fordelene med tilleggsbeskyttelse å sove
liggende mot døren eller å henge ut av
vinduet på førersiden under kjøring. Gi
sidekollisjonsputene rom til å aktiveres ved
å sitte midt på setet når kjøretøyet er i
bevegelse når sikkerhetsbeltene brukes på
riktig måte.
117)Sitt midt på setet og bruk
sikkerhetsbeltet. Det er ekstremt farlig å
sitte for nær kollisjonsputemodulene eller
legge hendene på dem eller ligge mot
døren og sove eller henge ut av vinduene.
Sidekollisjonsputene blåses opp med stor
kraft og høy hastighet og utvider seg langs
døren på siden der bilen er truffet. Alvorlig
skade kan oppstå hvis noen er for nær
døren. Gi sidekollisjonsputene rom til å
aktiveres ved å sitte midt på setet når
kjøretøyet er i bevegelse når
sikkerhetsbeltene brukes på riktig måte.
118)Ikke fest gjenstander til eller rundt
området der føreren og
passasjerkollisjonsputene aktiveres. Det er
farlig å feste en gjenstand til
kollisjonsputemodulene for fører og
passasjer eller legge noe foran dem. I en
ulykke kan en gjenstand komme i veien for
oppblåsing av kollisjonspute og skade de
som sitter i bilen.
102
SIKKERHET
