Page 41 of 339
Bancos, sistemas de segurança39alta possível e no caso de pessoas
baixas colocar na posição mais
baixa.
Ajuste
Encostos de cabeça nos bancos
dianteiros
Ajuste da altura
Premir o botão de libertação, ajustar
a altura, engatar.
Ajuste horizontal
Para regular na horizontal, puxar o
encosto de cabeça para a frente. O
encosto de cabeça encaixa em várias
posições.
Para voltar à posição mais atrás,
puxar totalmente para a frente e soltar.
Encostos de cabeça nos bancos
traseiros
Ajuste da altura
Puxar o encosto de cabeça para cima ou pressionar o trinco para libertar e
empurrar o encosto de cabeça para
baixo.
Desmontagem
Premir os dois engates, puxar o
encosto de cabeça para cima e
retirar.
Page 42 of 339

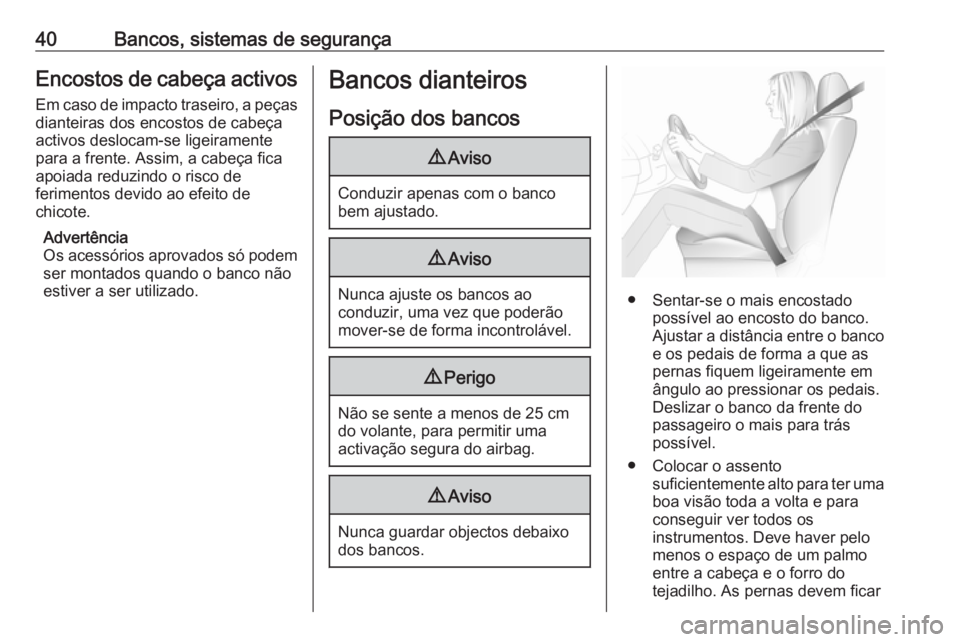

40Bancos, sistemas de segurançaEncostos de cabeça activosEm caso de impacto traseiro, a peças
dianteiras dos encostos de cabeça
activos deslocam-se ligeiramente
para a frente. Assim, a cabeça fica
apoiada reduzindo o risco de
ferimentos devido ao efeito de
chicote.
Advertência
Os acessórios aprovados só podem
ser montados quando o banco não
estiver a ser utilizado.Bancos dianteiros
Posição dos bancos9 Aviso
Conduzir apenas com o banco
bem ajustado.
9 Aviso
Nunca ajuste os bancos ao
conduzir, uma vez que poderão mover-se de forma incontrolável.
9 Perigo
Não se sente a menos de 25 cm
do volante, para permitir uma
activação segura do airbag.
9 Aviso
Nunca guardar objectos debaixo
dos bancos.
● Sentar-se o mais encostado possível ao encosto do banco.
Ajustar a distância entre o banco
e os pedais de forma a que as
pernas fiquem ligeiramente em
ângulo ao pressionar os pedais.
Deslizar o banco da frente do
passageiro o mais para trás
possível.
● Colocar o assento suficientemente alto para ter uma
boa visão toda a volta e para
conseguir ver todos os
instrumentos. Deve haver pelo menos o espaço de um palmo
entre a cabeça e o forro do
tejadilho. As pernas devem ficar
Page 43 of 339

Bancos, sistemas de segurança41assentes ligeiramente sobre o
banco sem exercerem pressão
no banco.
● Sentar-se com os ombros o mais
possível encostados ao encostodo banco. Definir a inclinação do
encosto do banco traseiro para
que seja possível alcançar
facilmente o volante com os
braços ligeiramente dobrados.
Manter os ombros em contacto
com o encosto do banco ao rodar
o volante. Não colocar o encosto do banco demasiado para trás.
Aconselhamos uma inclinação
máxima de aproximadamente
25°.
● Ajustar o banco e o volante de forma que o pulso assente nocimo do volante, enquanto o
braço fica completamente
estendido e os ombros assentam
no encosto do banco.
● Ajustar o volante 3 104.
● Ajustar o encosto de cabeça 3 38.
● Ajustar a altura do cinto de segurança 3 54.● Ajustar o apoio das pernas de
forma a existir um espaço de
cerca de dois dedos entre a
extremidade do banco e curva do joelho.
● Ajustar o apoio lombar de forma a que suporte a forma natural da
coluna vertebral.
Ajuste manual dos bancos
Conduzir sempre com os bancos e
encostos engatados.
Ajuste longitudinalPuxar manípulo, desligar banco,
largar manípulo. Tentar mover o
banco para trás e para a frente para
garantir que está travado na posição.
Inclinação do encosto do banco
Puxar a alavanca, ajustar a
inclinação e soltar a alavanca. Deixar que o encosto do banco traseiro
encaixe até ouvir o barulho de
encaixe.
Rebatimento do encosto do banco do
passageiro 3 85.
Page 44 of 339
42Bancos, sistemas de segurançaAltura dos bancos
Movimento de bombeio da alavanca
para cima:mais altopara baixo:mais baixoInclinação dos bancos
Movimento de bombeio da alavanca
para
cima:extremidade dianteira
mais altapara
baixo:extremidade dianteira
mais baixaApoio lombar
Ajustar o apoio lombar usando o
interruptor de quadro vias para o
adaptar às necessidades pessoais.
Deslocar o apoio para cima e para
baixo: pressionar interruptor para
cima ou para baixo.
Aumentar e diminuir o apoio:
pressionar o interruptor para a frente
ou para trás.
Page 45 of 339
Bancos, sistemas de segurança43Suporte para as pernas ajustável
Puxar a alavanca e deslizar o apoio
para as ancas.
Ajuste elétrico dos bancos
9 Aviso
Ao accionar os bancos eléctricos
deve ter-se muito cuidado. Existe
risco de ferimento, especialmente
para as crianças. Objectos podem ficar presos.
Ao regular os assentos, observá--los bem. Os passageiros devem ser informados em conformidade.
Ajuste longitudinal
Deslocar o interruptor para a frente/
para trás.
Altura dos bancos
Deslocar o interruptor para cima/para
baixo.
Page 46 of 339
44Bancos, sistemas de segurançaInclinação dos bancos
Deslocar a frente do interruptor para
cima/para baixo.
Inclinação do encosto do banco
Rodar o interruptor para a frente/para trás.
Apoio lombar
Ajustar o apoio lombar usando o
interruptor de quadro vias para o
adaptar às necessidades pessoais.
Deslocar o apoio para cima e para
baixo: pressionar interruptor para
cima ou para baixo.
Aumentar e diminuir o apoio:
pressionar o interruptor para a frente
ou para trás.
Page 47 of 339
Bancos, sistemas de segurança45Suporte para as pernas ajustável
Puxar a alavanca e deslizar o apoio
para as ancas.
Sobrecarga
Se a configuração do banco estiver
electricamente em sobrecarga, a
alimentação eléctrica é
automaticamente cortada por um
curto período de tempo.
Apoio de braços
Apoio de braços básico
O apoio de braços pode ser deslizado
para a frente. Sob o apoio de braços
existe uma gaveta para arrumação.
Compartimento de arrumação no apoio de braços 3 75.
Apoio de braços FlexConsole
O apoio de braços pode ser movido
numa consola central. Puxar a pega para fazer deslizar o apoio de braços.
Existem dois compartimentos de
arrumação, uma gaveta e um suporte
para bebidas amovível na consola do apoio de braços.
Compartimento de arrumação no apoio de braços 3 75.
Remover o apoio de braços
O apoio de braços FlexConsole pode
ser removido.
Page 48 of 339
46Bancos, sistemas de segurança
Premir os fechos para dentro e puxar
para baixo o mecanismo de
trancagem na parte posterior do
apoio de braços.
Puxar a pega na parte da frente do
apoio de braços e fazê-lo deslizar
para trás, retirando-o da consola.
A montagem é feita pela ordem
inversa.
Aquecimento
Ajustar o aquecimento para a
regulação pretendida premindo ß do
banco respectivo uma ou mais vezes. O indicador de controlo no botão
indica a regulação.
Não se recomenda a utilização
prolongada da definição mais
elevada para pessoas com pele
sensível.
O aquecimento do banco está
operacional quando o motor está a
trabalhar e em Autostop.
Sistema Start/Stop 3 178.
