2016.5 OPEL ZAFIRA C Instruktionsbog (in Danish)

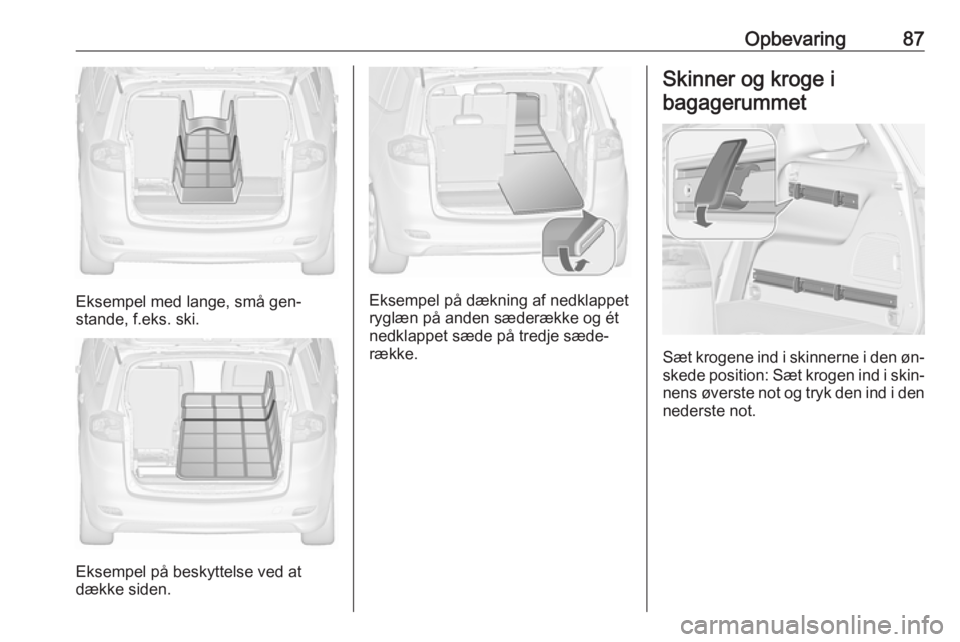

Opbevaring87
Eksempel med lange, små gen‐
stande, f.eks. ski.
Eksempel på beskyttelse ved at
dække siden.
Eksempel på dækning af nedklappet
ryglæn på anden sæderække og ét
nedklappet sæde på tredje sæde‐
række.
Skinner og kroge i
bagagerummet
Sæt krogene ind i skinnerne i den øn‐ skede position: Sæt krogen ind i skin‐ nens øverste not og tryk den ind i den
nederste not.

88OpbevaringSurrekroge
Fastsurringskrogene i bagagerum‐
met er beregnet til sikring af trans‐
portgenstande mod at forskubbe sig,
f.eks. med remme eller bagagenet.
Lastorganiseringssystem
FlexOrganizer er et fleksibelt system
til opdeling af bagagerummet.
Systemet består af:
● adaptere
● netlommer
● kroge
● variabelt lastnet
Komponenterne monteres i skinner
på begge sidepaneler ved hjælp af
adaptere og kroge.
Montering af adaptere i skinnerne
Vip gribepladen op. Sæt adapteren
ind i skinnens øverste og nederste
rille, skub til den ønskede position.
Adapteren låses ved at vippe gribe‐
pladen op. Gribepladen fjernes ved at
vende pladen nedad og tage den ud
af skinnen.
Variabelt skillenet
Isæt adaptere i den ønskede position i skinnerne. Før de to halvdele af net‐
tets stænger sammen.
Monteringen foretages ved at presse
stængerne lidt sammen, hvorefter de
sættes ind i de dertil beregnede åb‐ ninger i adapterne.
Afmonteringen foretages ved at
presse netstængerne sammen og
fjerne dem fra adapterne.

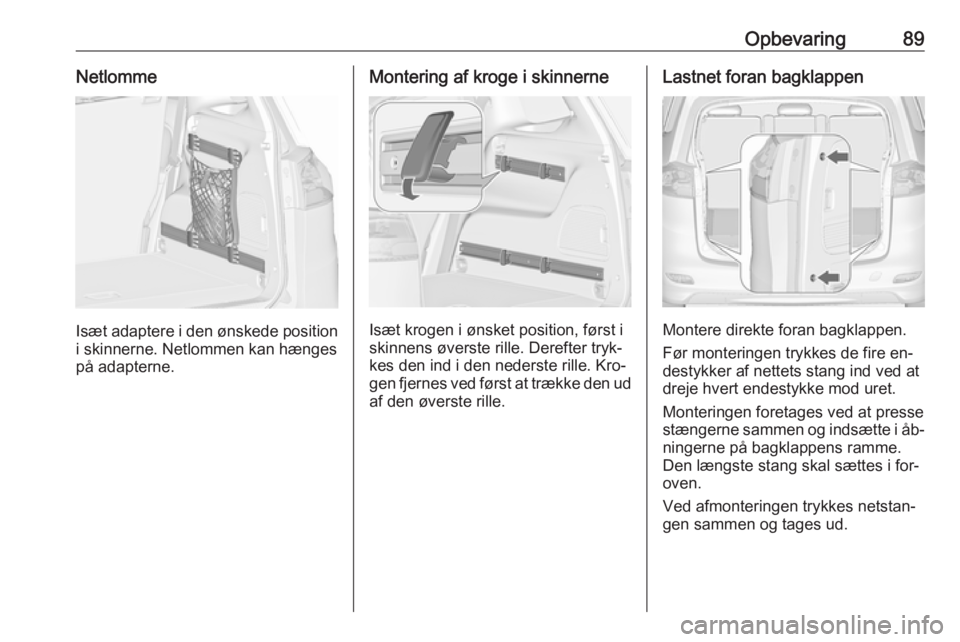

Opbevaring89Netlomme
Isæt adaptere i den ønskede positioni skinnerne. Netlommen kan hænges
på adapterne.
Montering af kroge i skinnerne
Isæt krogen i ønsket position, først i
skinnens øverste rille. Derefter tryk‐
kes den ind i den nederste rille. Kro‐ gen fjernes ved først at trække den ud af den øverste rille.
Lastnet foran bagklappen
Montere direkte foran bagklappen.
Før monteringen trykkes de fire en‐ destykker af nettets stang ind ved at
dreje hvert endestykke mod uret.
Monteringen foretages ved at presse
stængerne sammen og indsætte i åb‐ ningerne på bagklappens ramme.
Den længste stang skal sættes i for‐
oven.
Ved afmonteringen trykkes netstan‐
gen sammen og tages ud.

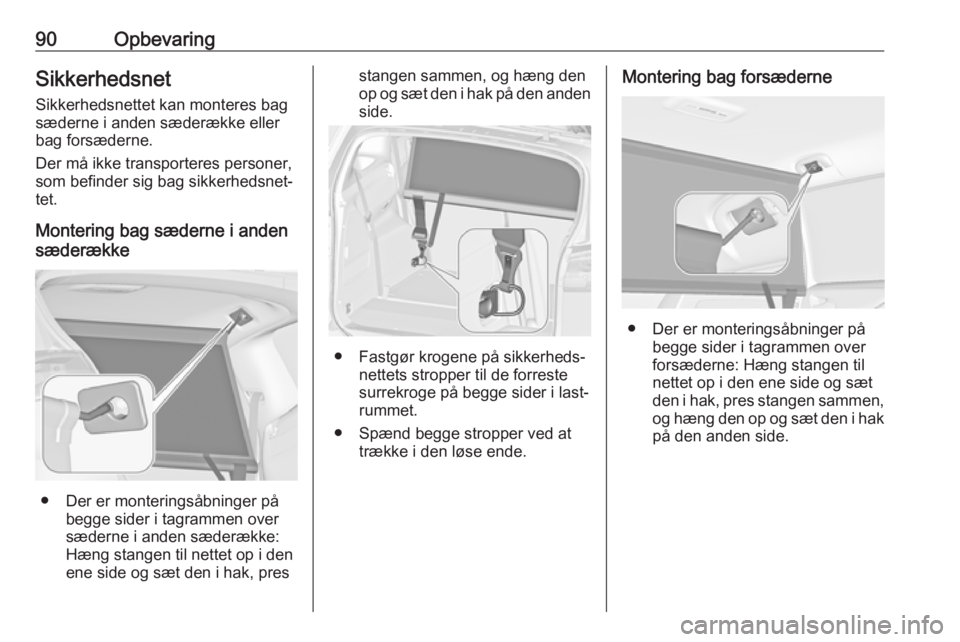

90OpbevaringSikkerhedsnet
Sikkerhedsnettet kan monteres bag
sæderne i anden sæderække eller
bag forsæderne.
Der må ikke transporteres personer,
som befinder sig bag sikkerhedsnet‐
tet.
Montering bag sæderne i anden
sæderække
● Der er monteringsåbninger på begge sider i tagrammen over
sæderne i anden sæderække:
Hæng stangen til nettet op i den
ene side og sæt den i hak, pres
stangen sammen, og hæng den
op og sæt den i hak på den anden
side.
● Fastgør krogene på sikkerheds‐ nettets stropper til de forreste
surrekroge på begge sider i last‐
rummet.
● Spænd begge stropper ved at trække i den løse ende.
Montering bag forsæderne
● Der er monteringsåbninger påbegge sider i tagrammen over
forsæderne: Hæng stangen til
nettet op i den ene side og sæt
den i hak, pres stangen sammen, og hæng den op og sæt den i hak
på den anden side.

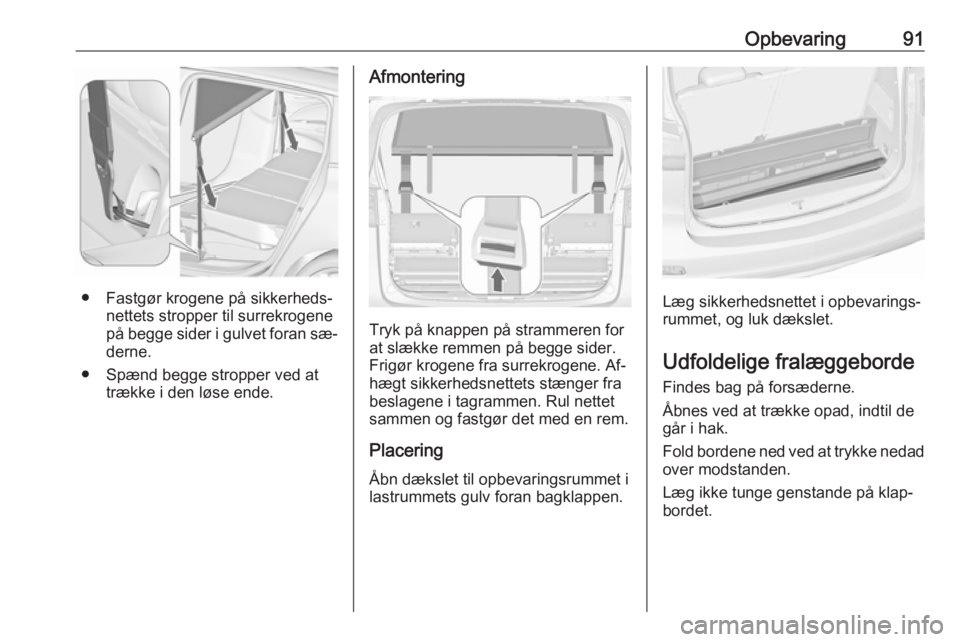

Opbevaring91
● Fastgør krogene på sikkerheds‐nettets stropper til surrekrogene
på begge sider i gulvet foran sæ‐
derne.
● Spænd begge stropper ved at trække i den løse ende.
Afmontering
Tryk på knappen på strammeren for
at slække remmen på begge sider.
Frigør krogene fra surrekrogene. Af‐
hægt sikkerhedsnettets stænger fra
beslagene i tagrammen. Rul nettet
sammen og fastgør det med en rem.
Placering Åbn dækslet til opbevaringsrummet i
lastrummets gulv foran bagklappen.
Læg sikkerhedsnettet i opbevarings‐
rummet, og luk dækslet.
Udfoldelige fralæggeborde
Findes bag på forsæderne.
Åbnes ved at trække opad, indtil de
går i hak.
Fold bordene ned ved at trykke nedad over modstanden.
Læg ikke tunge genstande på klap‐
bordet.

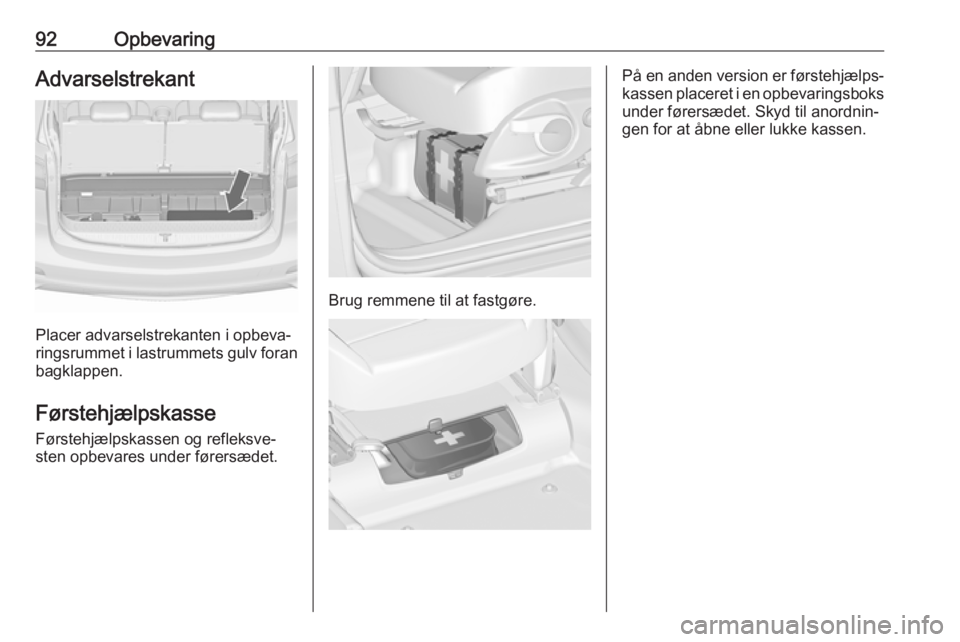

92OpbevaringAdvarselstrekant
Placer advarselstrekanten i opbeva‐
ringsrummet i lastrummets gulv foran
bagklappen.
Førstehjælpskasse Førstehjælpskassen og refleksve‐
sten opbevares under førersædet.
Brug remmene til at fastgøre.
På en anden version er førstehjælps‐ kassen placeret i en opbevaringsboks
under førersædet. Skyd til anordnin‐
gen for at åbne eller lukke kassen.

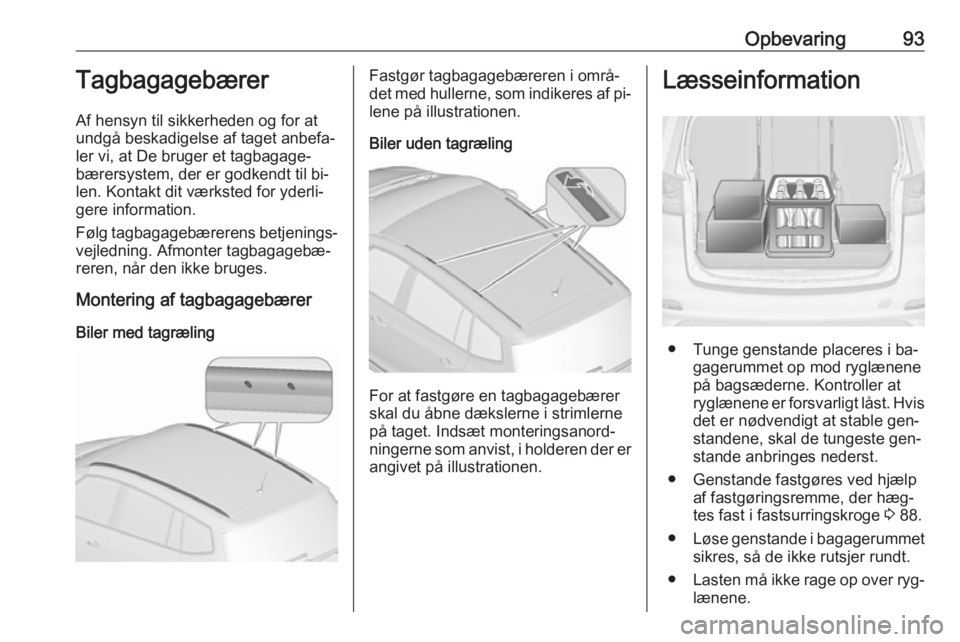

Opbevaring93Tagbagagebærer
Af hensyn til sikkerheden og for at
undgå beskadigelse af taget anbefa‐
ler vi, at De bruger et tagbagage‐
bærersystem, der er godkendt til bi‐
len. Kontakt dit værksted for yderli‐
gere information.
Følg tagbagagebærerens betjenings‐ vejledning. Afmonter tagbagagebæ‐
reren, når den ikke bruges.
Montering af tagbagagebærer
Biler med tagrælingFastgør tagbagagebæreren i områ‐
det med hullerne, som indikeres af pi‐ lene på illustrationen.
Biler uden tagræling
For at fastgøre en tagbagagebærer
skal du åbne dækslerne i strimlerne
på taget. Indsæt monteringsanord‐
ningerne som anvist, i holderen der er
angivet på illustrationen.
Læsseinformation
● Tunge genstande placeres i ba‐ gagerummet op mod ryglænene
på bagsæderne. Kontroller at
ryglænene er forsvarligt låst. Hvis
det er nødvendigt at stable gen‐
standene, skal de tungeste gen‐
stande anbringes nederst.
● Genstande fastgøres ved hjælp af fastgøringsremme, der hæg‐
tes fast i fastsurringskroge 3 88.
● Løse genstande i bagagerummet
sikres, så de ikke rutsjer rundt.
● Lasten må ikke rage op over ryg‐
lænene.

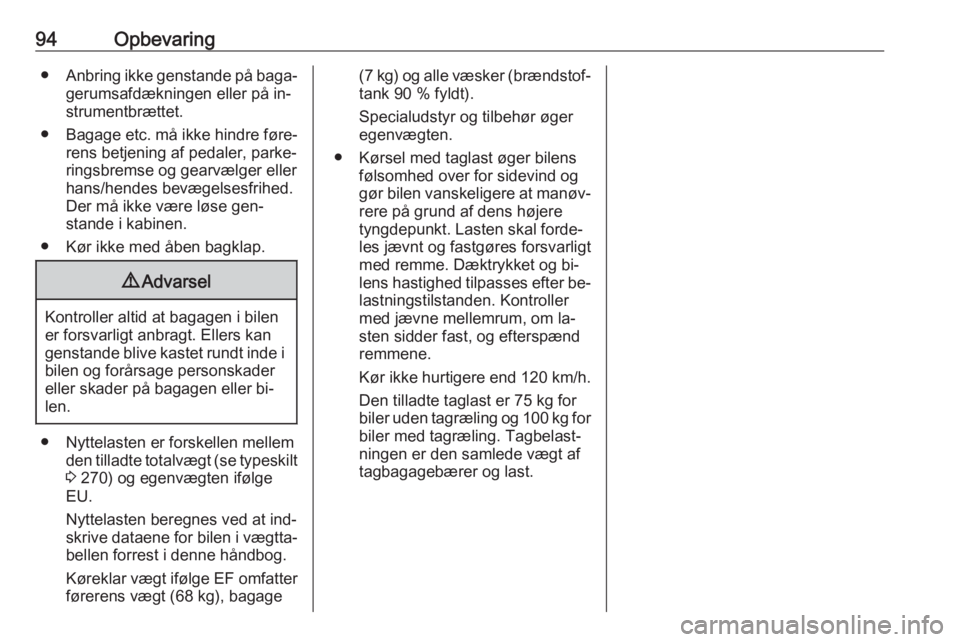

94Opbevaring●Anbring ikke genstande på baga‐
gerumsafdækningen eller på in‐
strumentbrættet.
● Bagage etc. må ikke hindre føre‐
rens betjening af pedaler, parke‐
ringsbremse og gearvælger eller
hans/hendes bevægelsesfrihed.
Der må ikke være løse gen‐
stande i kabinen.
● Kør ikke med åben bagklap.9 Advarsel
Kontroller altid at bagagen i bilen
er forsvarligt anbragt. Ellers kan genstande blive kastet rundt inde i bilen og forårsage personskader
eller skader på bagagen eller bi‐
len.
● Nyttelasten er forskellen mellem den tilladte totalvægt (se typeskilt
3 270) og egenvægten ifølge
EU.
Nyttelasten beregnes ved at ind‐
skrive dataene for bilen i vægtta‐ bellen forrest i denne håndbog.
Køreklar vægt ifølge EF omfatter
førerens vægt (68 kg), bagage
( 7 kg) og alle væsker (brændstof‐
tank 90 % fyldt).
Specialudstyr og tilbehør øger
egenvægten.
● Kørsel med taglast øger bilens følsomhed over for sidevind og
gør bilen vanskeligere at manøv‐ rere på grund af dens højere
tyngdepunkt. Lasten skal forde‐
les jævnt og fastgøres forsvarligt
med remme. Dæktrykket og bi‐
lens hastighed tilpasses efter be‐
lastningstilstanden. Kontroller
med jævne mellemrum, om la‐
sten sidder fast, og efterspænd
remmene.
Kør ikke hurtigere end 120 km/h.
Den tilladte taglast er 75 kg for
biler uden tagræling og 100 kg for biler med tagræling. Tagbelast‐
ningen er den samlede vægt af
tagbagagebærer og last.
