2016.5 OPEL ZAFIRA C sensor

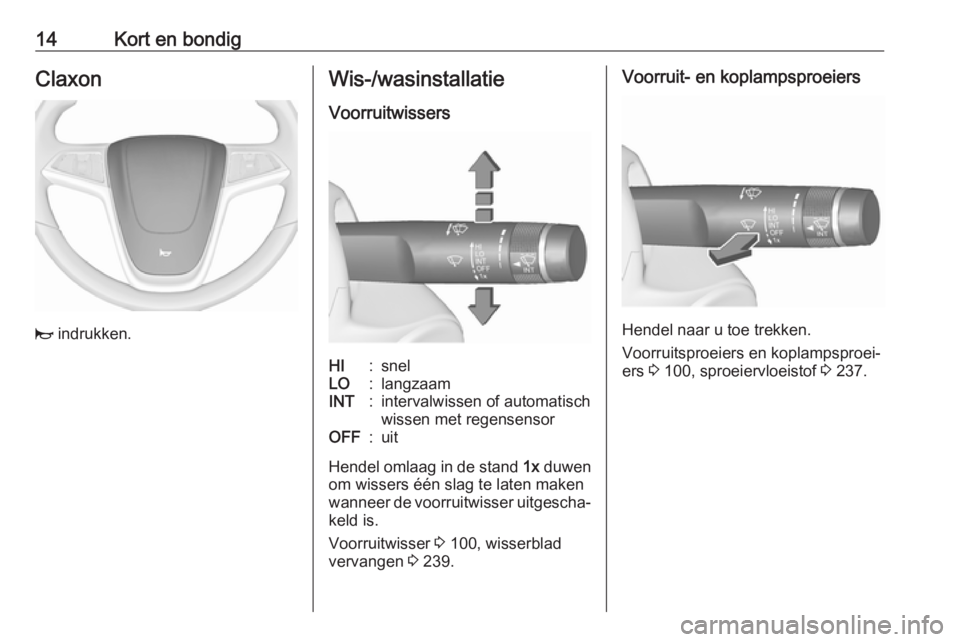

14Kort en bondigClaxon
j indrukken.
Wis-/wasinstallatie
VoorruitwissersHI:snelLO:langzaamINT:intervalwissen of automatisch
wissen met regensensorOFF:uit
Hendel omlaag in de stand 1x duwen
om wissers één slag te laten maken
wanneer de voorruitwisser uitgescha‐
keld is.
Voorruitwisser 3 100, wisserblad
vervangen 3 239.
Voorruit- en koplampsproeiers
Hendel naar u toe trekken.
Voorruitsproeiers en koplampsproei‐
ers 3 100, sproeiervloeistof 3 237.

28Sleutels, portieren en ruiten3. Portieren sluiten.
4. Diefstalalarmsysteem inschake‐ len.
Het statusbericht verschijnt op het
Driver Information Center.
Status-led
De status-LED is geïntegreerd in de
sensor boven op het instrumentenpa‐
neel.
Status tijdens de eerste
30 seconden na het activeren van het alarmsysteem:Led
aan:test, inschakelvertragingLed
knip‐
pert
snel:portieren, achterklep of mo‐
torkap niet goed dicht,
eventuele systeemstoring
Status nadat systeem is geactiveerd:
Led knip‐
pert lang‐
zaam:systeem is geactiveerd
Bij storingen de hulp van een werk‐
plaats inroepen.
Uitschakelen
Bij het ontgrendelen van de auto wordt het diefstalalarmsysteem ge‐
deactiveerd.
AlarmBij het activeren klinkt de alarmclaxon
en gaan de alarmknipperlichten tege‐ lijkertijd knipperen. Het aantal en de
duur van de alarmsignalen zijn voor‐
geschreven door de wetgever.
Het alarm kan worden afgezet door
het indrukken van een willekeurige
knop op de handzender of door het
aanzetten van het contact.
U kunt het alarmsysteem alleen deac‐ tiveren door c in te drukken of door
het contactslot in te schakelen.
Wanneer het alarm is afgegaan zon‐
der dat de bestuurder het heeft uitge‐
schakeld, geven de alarmknipperlich‐ ten dat aan. Ze lichten bij de volgendekeer ontgrendelen van de auto met dehandzender driemaal kort achtereen
op. Bovendien verschijnt er na in‐
schakeling van het contact een waar‐
schuwingsbericht of een waarschu‐
wingscode op het Driver Information
Center.
Boordinformatie 3 125.
Startbeveiliging
Het systeem is onderdeel van de con‐ tactschakelaar en het controleert of
de auto met de gebruikte sleutel mag worden gestart.
De startbeveiliging activeert zichzelf
automatisch nadat u de sleutel uit de
contactschakelaar hebt gehaald.

100Instrumenten en bedieningsorganenDe gedeelten van het stuurwiel die
specifiek aanbevolen zijn voor plaat‐
sing van de handen zijn sneller warm en worden warmer dan de overige ge‐ deelten.
De verwarming werkt bij een draai‐
ende motor en tijdens een Autostop.
Stop-startsysteem 3 167.
Claxon
j indrukken.
Wis-/wasinstallatie voorruit
VoorruitwissersHI:snelLO:langzaamINT:intervalwissen of automatisch
wissen met regensensorOFF:uit
Hendel omlaag in de stand 1x duwen
om wissers één slag te laten maken
wanneer de voorruitwisser uitgescha‐
keld is.
Niet inschakelen wanneer de voorruit bevroren is.
Uitschakelen in wasstraten.
Instelbaar wisinterval
Wisserhendel in stand INT.
Draai aan het stelwiel om het gewen‐
ste wisinterval in te stellen:
kort interval:draai het stelwiel
omhooglang interval:draai het stelwiel
omlaag

Instrumenten en bedieningsorganen101Automatische wisfunctie met
regensensorINT:automatische wisfunctie met
regensensor
De regensensor registreert de hoe‐
veelheid neerslag op de voorruit en
stuurt automatisch de wissnelheid
van de voorruitwisser aan.
Als de wisfrequentie hoger is dan 20 seconden beweegt de ruitenwis‐serarm lichtjes naar beneden tot de
uitgangsstand.
Instelbare gevoeligheid van de
regensensor
Draai aan het stelwiel om de gevoe‐
ligheid in te stellen:
lage gevoelig‐
heid:draai het stelwiel
omlaaghoge gevoelig‐
heid:draai het stelwiel
omhoog
Sensor vrijhouden van stof, vuil en ijs.
Voorruit- en koplampsproeiers

Instrumenten en bedieningsorganen115Bij sommige versies verschijnt de
schakelaanduiding als een pop-up op
het Driver Information Center.
EcoFlex rijhulp 3 129.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐
teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Stop/Start-systeem 3 167.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats
inroepen.
Lane Departure Warning
) brandt groen of knippert geel.Brandt groen
Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel Systeem herkent een onbedoelde
verandering van rijstrook.
Ultrasoonparkeerhulp r brandt geel.
Storing in het systeem
of
Storing door vervuilde of met sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Als de storingsbron
wordt verwijderd, dan werkt het sys‐
teem weer normaal.
Oorzaak van de systeemstoring on‐
middellijk door een werkplaats laten
verhelpen.
Ultrasoonparkeerhulp 3 202.Elektronische
stabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.
Elektronische stabiliteitsre‐
geling en Traction Control- systeem
b brandt of knippert geel.
Brandt Er zit een storing in het systeem. Ver‐
der rijden is mogelijk. De rijstabiliteit
kan echter afhankelijk van de staat
van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert Het systeem is actief ingeschakeld.
Het motorvermogen kan worden be‐
grensd en de auto kan automatisch
iets worden afgeremd.
Elektronische stabiliteitsregeling
(ESC) 3 183, Traction Control-sys‐
teem 3 182.

116Instrumenten en bedieningsorganenTraction Control-systeemUIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming ! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt
Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces
onmiddellijk om schade aan de motor te voorkomen.
Roetfilter 3 171, Stop-startsysteem
3 167.
AdBlue Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 172.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv. reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ont‐ steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal bedienen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.

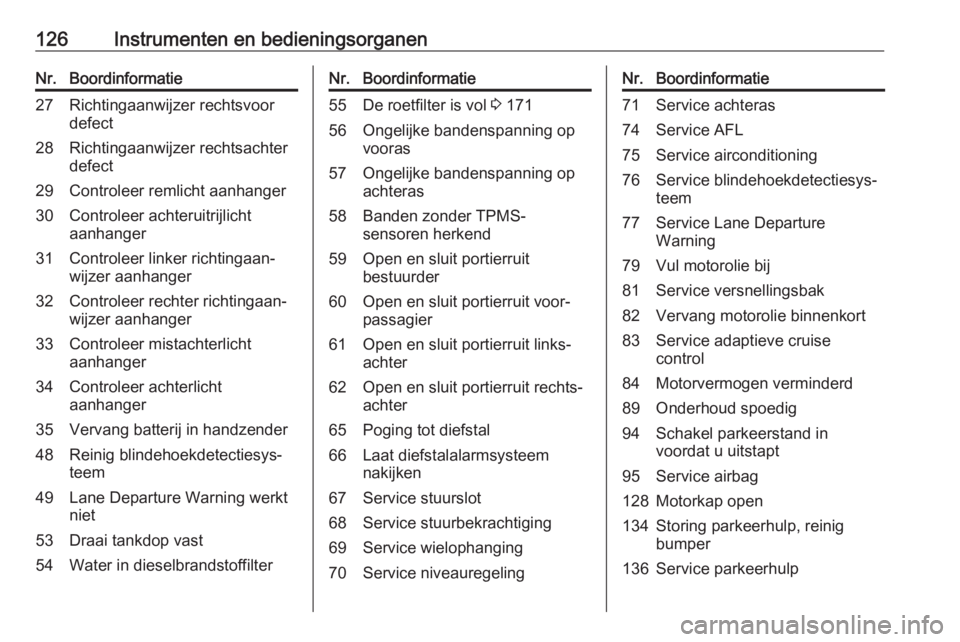

126Instrumenten en bedieningsorganenNr.Boordinformatie27Richtingaanwijzer rechtsvoor
defect28Richtingaanwijzer rechtsachter
defect29Controleer remlicht aanhanger30Controleer achteruitrijlicht
aanhanger31Controleer linker richtingaan‐
wijzer aanhanger32Controleer rechter richtingaan‐
wijzer aanhanger33Controleer mistachterlicht
aanhanger34Controleer achterlicht
aanhanger35Vervang batterij in handzender48Reinig blindehoekdetectiesys‐
teem49Lane Departure Warning werkt
niet53Draai tankdop vast54Water in dieselbrandstoffilterNr.Boordinformatie55De roetfilter is vol 3 17156Ongelijke bandenspanning op
vooras57Ongelijke bandenspanning op
achteras58Banden zonder TPMS-
sensoren herkend59Open en sluit portierruit
bestuurder60Open en sluit portierruit voor‐
passagier61Open en sluit portierruit links‐
achter62Open en sluit portierruit rechts‐
achter65Poging tot diefstal66Laat diefstalalarmsysteem
nakijken67Service stuurslot68Service stuurbekrachtiging69Service wielophanging70Service niveauregelingNr.Boordinformatie71Service achteras74Service AFL75Service airconditioning76Service blindehoekdetectiesys‐
teem77Service Lane Departure
Warning79Vul motorolie bij81Service versnellingsbak82Vervang motorolie binnenkort83Service adaptieve cruise
control84Motorvermogen verminderd89Onderhoud spoedig94Schakel parkeerstand in
voordat u uitstapt95Service airbag128Motorkap open134Storing parkeerhulp, reinig
bumper136Service parkeerhulp

136Instrumenten en bedieningsorganen●Aanrijdings-detectiesystemen
Parkeerhulp : Activeert of deacti‐
veert de ultrasoonsensoren. Ac‐
tivering kan worden geselecteerd
met of zonder de aanhangerkop‐ peling bevestigd.
Automatische aanrijdingsbe‐
scherming : Activeert of deacti‐
veert de automatische remfuncti‐ onaliteit van de auto bij dreigend
gevaar voor een botsing. Het vol‐
gende is een optie: het systeem
neemt de remregeling over,
waarschuwt alleen via geluids‐
signalen of wordt geheel gedeac‐
tiveerd.
Dodehoekwaarschuwing : Acti‐
veert of deactiveert het blinde‐
hoeksysteem.
● Buitenverlichting
Buitenverlichting bij ontgr. : Acti‐
veert of deactiveert de instapver‐ lichting.
Duur tijdens uitstappen : Activeert
of deactiveert de uitstapverlich‐
ting en wijzigt de duur ervan.● Portiervergrendeling
Geen vergr. bij portier open : Ac‐
tiveert of deactiveert de automa‐
tische portiervergrendelingsfunc‐ tie wanneer een portier open‐
staat.
Automatische portiervergr. : Acti‐
veert of deactiveert de automati‐
sche portierontgrendelingsfunc‐
tie na uitschakeling van het con‐ tact. Activeert of deactiveert deautomatische portiervergrende‐
lingsfunctie nadat de auto is weg‐
gereden.
Vertr. portiervergrendeling : Acti‐
veert of deactiveert de ver‐
traagde portiervergrendelings‐
functie.
● Vergr., ontgr., start op afstand
Feedb. vergr. op afstand : Acti‐
veert of deactiveert het alarm‐ knipperlichtsignaal bij het ver‐
grendelen.
Feedback ontgrendeling op
afstand : Activeert of deactiveert
het alarmknipperlichtsignaal bij
het ontgrendelen.Portier ontgrendelen op afstand :
Wijzigt de configuratie om alleen het bestuurdersportier of de hele
auto te ontgrendelen.
Automatische deurrvergrende‐
ling : Activeert of deactiveert de
automatische hervergrendeling
na het ontgrendelen zonder de
auto te openen.
● Fabrieksinstellingen herstellen :
Hervat alle standaardinstellin‐
gen.
