Rijden en bediening209Let op
Na de fabricage moet de geavan‐
ceerde parkeerhulp worden gekali‐
breerd. Voor optimale begeleiding
tijdens het parkeren is een rijafstand
van ten minste 35 km, inclusief een
aantal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en
meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elke buitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐
den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● auto's die zich buiten de blinde hoeken bevinden, en die mo‐
gelijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen, een geel waarschuwingssymbool B
in de betreffende buitenspiegel op. Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Let op
Als de passerende auto minstens
10 km/u sneller rijdt dan de gepas‐
seerde auto, licht het waarschu‐
wingssymbool B in de betreffende
buitenspiegel mogelijk niet op.
Het blindehoeksysteem werkt bij snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐
symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende
zijde.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.

210Rijden en bedieningU kunt het systeem activeren of deac‐tiveren in het menu Instellingen op het
Info-display, persoonlijke instellingen
3 131.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Detectiezones
De systeemsensor dekt een zone van
ongeveer drie meter aan beide zijden van de auto af. De zone begint bij elke
buitenspiegel en strekt zich ongeveer
drie meter naar achteren uit. De zone is ongeveer tussen de 0,5 meter en
twee meter hoog, vanaf de grond.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.Storing
Het kan soms voorkomen dat het sys‐ teem geen signaal afgeeft, bij natte
weersomstandigheden zal dit vaker
optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige re‐
genval. Instructies voor reinigen
3 274.
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, dan
verschijnt er een melding in het Driver Information Centre. Roep de hulp van
een werkplaats in bij een permanente storing.
Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐
bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐ matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.

Rijden en bediening211Werking

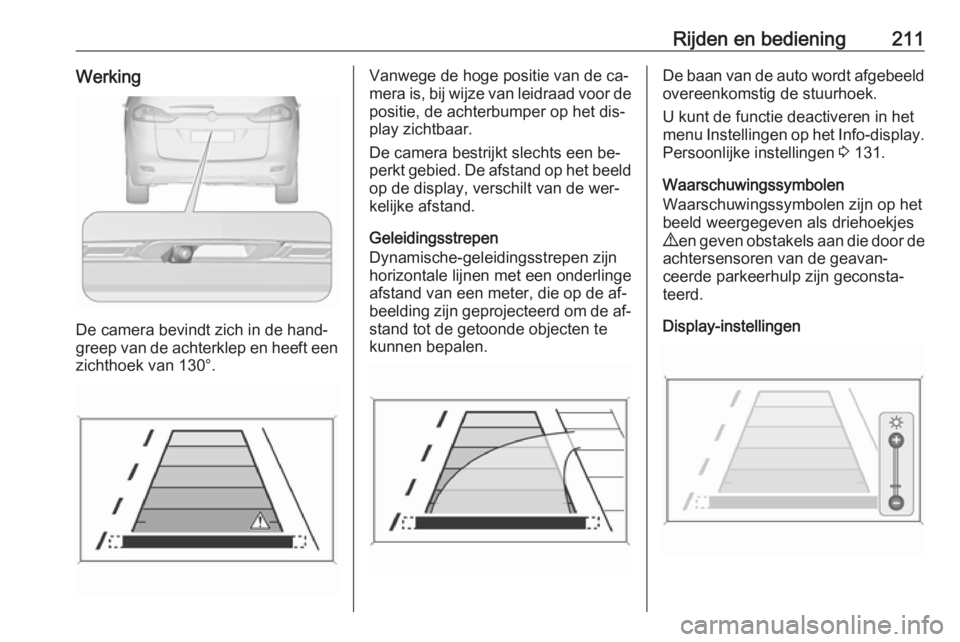

De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De camera bestrijkt slechts een be‐
perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van een meter, die op de af‐
beelding zijn geprojecteerd om de af‐ stand tot de getoonde objecten te
kunnen bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 131.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Display-instellingen

250Verzorging van de autoNr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting/ontste‐kingssysteem4Brandstofinspuiting/ontste‐
kingssysteem5–6Buitenspiegelverwarming/dief‐
stalalarmsysteem7Ventilatorregeling/motorregel‐
module/transmissieregelmodule8Lambdasonde/motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling achterklep12Adaptief rijlicht (AFL)/automati‐
sche verlichting13ABS14Achterruitwisser15Motorregelmodule16StartmotorNr.Stroomkring17Transmissieregelmodule18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Relais- en zekeringhouder
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Stop-startsysteem29Elektrische handrem30ABS31Adaptieve cruise control32Airbag33Adaptief rijlicht (AFL)/automati‐
sche verlichting34Uitlaatgasrecirculatie

Verzorging van de auto251Nr.Stroomkring35Buitenspiegel/regensensor36Verwarming en ventilatie37Magneetklep koolstofreservoir38Vacuümpomp39Centrale regelmodule40Voorruitsproeier/achterruits‐
proeier41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44Voorruitwissers45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling/adap‐ tief rijlicht (AFL)51Ventilatieklep52Hulpverwarming/dieselmotorNr.Stroomkring53Transmissieregelmodule/motor‐
regelmodule54Vacuümpomp/instrumenten‐
groep/verwarming ventilatie/
airco
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kunnen
er storingen optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de ze‐
keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje, open daarna de afdekking en klap die omlaag.

252Verzorging van de autoNr.Stroomkring1Cruise control/snelheidsbe‐
grenzer/adaptieve cruise
control/stuurbedienings‐
knoppen2Rijverlichting/carrosserieregel‐
module3Rijverlichting/carrosserieregel‐
module4Infotainmentsysteem5Infotainmentsysteem/instru‐
ment612 V-aansluiting/aansteker712 V-aansluitingNr.Stroomkring8Dimlicht links/carrosserieregel‐
module9Dimlicht rechts/carrosseriere‐
gelmodule/airbagmodule10Portiersloten/carrosserieregel‐
module11Aanjager12–13–14Diagnosestekker15Airbag1612 V-aansluiting17Airconditioningssysteem18Logistiek19Carrosserieregelmodule20Carrosserieregelmodule21Instrumentengroep/diefstala‐
larmsysteem22Contactsensor23Carrosserieregelmodule24CarrosserieregelmoduleNr.Stroomkring25–26–
Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Verwijder het deksel.

Verzorging van de auto253
Indien voorzien van bandenreparatie‐set, gehele box verwijderen.
Toewijzingen van de zekeringenNr.Stroomkring1–2Aanhangeraansluiting3Park Pilot4Systeem voor selectieve kataly‐
satorreductie5–6–7Elektrisch verstelbare stoel8–9Systeem voor selectieve kataly‐
satorreductie10Stikstofoxidesensor11Aanhangermodule/aanhanger‐
aansluiting12Aanhangermodule13Aanhangeraansluiting14–15–16Binnenspiegel/achteruitkijkca‐
mera1712 V-aansluiting

Verzorging van de auto257Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig op het Driver Information
Centre.
U selecteert het menu met de knop‐
pen op de richtingaanwijzerhendel.
Druk op MENU om Informatie- menu
voertuig te selecteren X.
Draai aan het stelwiel om het ban‐
denspanningscontrolesysteem te se‐ lecteren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan een bericht waarbij de desbetreffende
band knippert op het Driver Informa‐
tion Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur
van de band.
Bij het detecteren van een te lage
bandenspanning brandt controle‐
lampje w 3 116.
