2016.5 OPEL MOVANO_B Používateľská príručka (in Slovak)

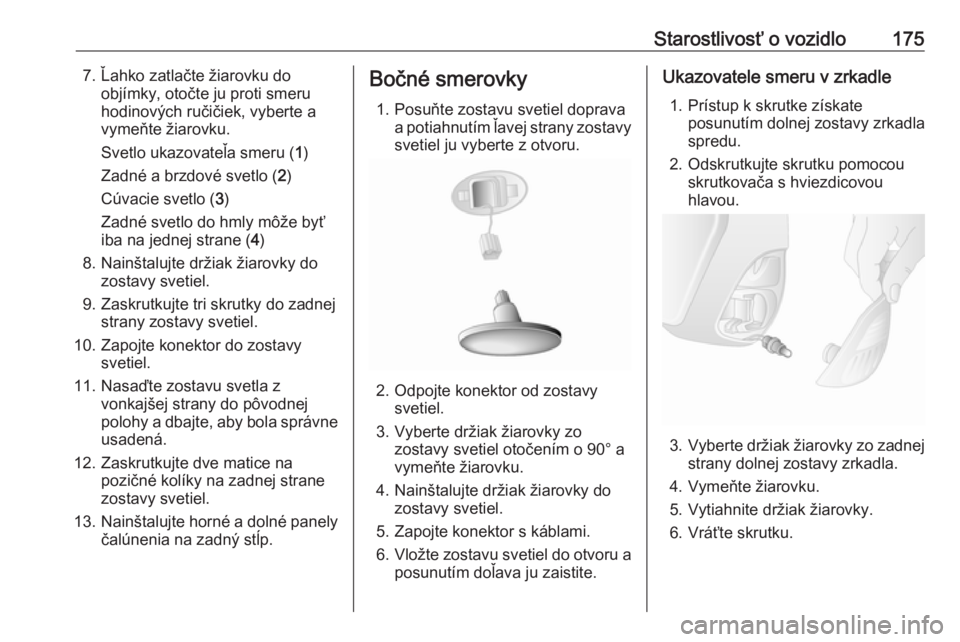

Starostlivosť o vozidlo1757. Ľahko zatlačte žiarovku doobjímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
Svetlo ukazovateľa smeru ( 1)
Zadné a brzdové svetlo ( 2)
Cúvacie svetlo ( 3)
Zadné svetlo do hmly môže byť iba na jednej strane ( 4)
8. Nainštalujte držiak žiarovky do zostavy svetiel.
9. Zaskrutkujte tri skrutky do zadnej strany zostavy svetiel.
10. Zapojte konektor do zostavy svetiel.
11. Nasaďte zostavu svetla z vonkajšej strany do pôvodnej
polohy a dbajte, aby bola správne usadená.
12. Zaskrutkujte dve matice na pozičné kolíky na zadnej strane
zostavy svetiel.
13. Nainštalujte horné a dolné panely
čalúnenia na zadný stĺp.Bočné smerovky
1. Posuňte zostavu svetiel doprava a potiahnutím ľavej strany zostavysvetiel ju vyberte z otvoru.
2. Odpojte konektor od zostavy svetiel.
3. Vyberte držiak žiarovky zo zostavy svetiel otočením o 90° a
vymeňte žiarovku.
4. Nainštalujte držiak žiarovky do zostavy svetiel.
5. Zapojte konektor s káblami.
6. Vložte zostavu svetiel do otvoru a
posunutím doľava ju zaistite.
Ukazovatele smeru v zrkadle
1. Prístup k skrutke získate posunutím dolnej zostavy zrkadla
spredu.
2. Odskrutkujte skrutku pomocou skrutkovača s hviezdicovouhlavou.
3. Vyberte držiak žiarovky zo zadnej
strany dolnej zostavy zrkadla.
4. Vymeňte žiarovku.
5. Vytiahnite držiak žiarovky.
6. Vráťte skrutku.

176Starostlivosť o vozidloStredné horné brzdovésvetlo
1. Demontujte kryt z vnútornej strany zadných dverí.
2. Odskrutkujte maticu z pozičného kolíka na zadnej strane zostavy
svetiel.
3. Vytiahnite zostavu svetiel cez otvor na vonkajšej strane.
4. Odpojte konektor od zostavy svetiel.
5. Vyberte držiak žiarovky zo zostavy svetiel a vymeňte
žiarovku.
6. Namontujte držiak žiarovky späť do zostavy svetiel a pripojte
konektor do zostavy svetla.
7. Vložte zostavu svetiel do otvoru a
dbajte, aby bola správne
usadená.
8. Zaskrutkujte maticu na pozičný kolík na zadnej strane zostavy
svetiel.
9. Nainštalujte kryt na vnútornú stranu zadných dverí.
Osvetlenie evidenčného čísla
1. Plochým skrutkovačom odopnite presvetľovací kryt.
2. Odložte kryt a vymeňte žiarovku.
3. Vráťte presvetľovací kryt.

Starostlivosť o vozidlo177Osvetlenie interiéru
Predné svetlo interiéra
1. Plochým skrutkovačom odmontujte presvetľovací kryt.
2. Vymeňte žiarovku.
3. Vráťte presvetľovací kryt.
Osvetlenie nákladného priestoru
1. Plochým skrutkovačom odmontujte zostavu svetiel.
2. Odpojte konektor od zostavy svetiel.
3. Odložte kryt svetiel a vymeňte žiarovku.
4. Zapojte konektor a namontujte zostavu svetiel.
Svetlo na paneli predných dverí
1. Plochým skrutkovačomodmontujte zostavu svetiel.
2. Odmontujte presvetľovací kryt na zostave svetiel.
3. Vymeňte žiarovku a namontujte presvetľovací kryt.
4. Namontujte späť zostavu svetiel.
Zadné stropné svetlá
Žiarovky nechajte vymeniť v
odbornom servise.

178Starostlivosť o vozidloOsvetlenie odkladacej schránkyŽiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie panelu prístrojov
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● na ľavej strane prístrojového panela za panelom čalúnenia
● pod vyrovnávacou nádržou chladiacej kvapaliny v
motorovom priestoreCombi
Ďalšia poistková skrinka sa nachádza
za panelom čalúnenia na pravej
strane batožinového priestoru, vedľa
zadných dverí.Bus
Ďalšia poistková skrinka sa nachádza na spodnej pravej strane
batožinového priestoru, pod
spodným panelom čalúnenia.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.

Starostlivosť o vozidlo179Odporúča sa voziť so sebou celú
súpravu poistiek. Obráťte sa na
servis.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh, kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
pre vaše vozidlo.
Pri kontrole poistkovej skrinky sa
riaďte štítkom na skrinke.
Pinzeta na poistky
V poistkovej skrinke pri prístrojovej
doske je uložená pinzeta, ktorá sa
vám pomôže pri výmene poistiek.
Nasaďte pinzetu na poistky na rôzne
typy poistky zhora alebo z boku, a
vytiahnite poistku.
Poistková skriňa vmotorovom priestore
Nachádza sa pod nádržou chladiacejkvapaliny.
Niektoré obvody môžu byť chránené
viacerými poistkami.
Prístup k nej je obmedzený, preto
nechajte poistky vymeniť v servise.SymbolObvodSPravé obrysové svetláTĽavé obrysové svetláWPravé stretávacie svetloaĽavé stretávacie svetlo>Predné svetlo do hmlyLĽavé diaľkové svetloNPravé diaľkové svetlouABS

180Starostlivosť o vozidloSymbolObvodKStierač čelného oknanSystém kúrenia a vetrania /
klimatizáciaVVyhrievanie čelného okna
Poistková skriňa prístrojovej
dosky
Umiestnená za panelom čalúnenia naľavej strane prístrojového panelu.Ťahom hornej časti odstráňte panel
čalúnenia.
Za tento panel neukladajte žiadne
predmety.
Niektoré obvody môžu byť chránené
viacerými poistkami.SymbolObvodZInformačný systém / vyhrie‐
vanie sedadiel / obrazovka
vozidla / zapojenia zvuku /
alarm?Napájacia zásuvkaÌZapaľovač cigarietePrístrojová doskaUCentrálne zamykanie0Osvetlenie interiéruOUkazovatele smeru / zadné
hmlové svetlá / riadiaci
modul karosérieDIAGDiagnostický konektoruABS / elektronický stabili‐
začný systémdOsvetlenie interiéru /
brzdové svetláSymbolObvodZRiadiaci modul prvkov karo‐
sérieSTOPBrzdové svetloIRiadiaci modul prvkov karo‐ série / elektricky ovládané
okná / systém kúrenia a
vetrania / klimatizáciamVyhrievané ľavé zadné
oknonVyhrievané pravé zadné
oknoROstrekovač čelného oknaMElektronický imobilizérUVyhrievanie sedadielFBLOsvetlenie rohulPripojenie systému hands‐
free&TachografPTOPomocný hriadeľjKlaksón

Starostlivosť o vozidlo181SymbolObvodÍPredhrievanie / palivový
filter u vznetových motorovxVentilátor klimatizáciedVyhrievanie vonkajších
spätných zrkadielTĽavé obrysové svetloSPravé obrysové svetloQPneumatické pruženieONavigačný systémADPDodatočné prispôsobenia,Elektricky ovládané okná /
riadiaci modul karosériePoistková skriňa v úložnom
priestore
Combi
Nachádza sa za panelom čalúnenia
na pravej strane batožinového
priestoru, vedľa zadných dverí.
Pomocou vhodného nástroja, napr.
plochého skrutkovača, odistite panel
čalúnenia na 3 miestach zobrazených na ilustrácii a odstráňte ho.
Za tento panel neukladajte žiadne
predmety.
Č.Obvod1Rýchlosť 3: doplnkový výparník2Rýchlosť 2: doplnkový výparník3Rýchlosť 1: doplnkový výparník

182Starostlivosť o vozidloBus
Nachádza sa pod spodným panelom
čalúnenia na spodnej pravej strane batožinového priestoru.
Pomocou vhodného nástroja, napr.
plochého skrutkovača, odistite panel
čalúnenia na 3 miestach zobrazených na ilustrácii a odstráňte ho.
Za tento panel neukladajte žiadne
predmety.
Č.Obvod1Rýchlosť 2: pravý ventilátor
výparníka2Rýchlosť 2: ľavý ventilátor výpar‐ níka3Rýchlosť 1: ľavý ventilátor výpar‐
níka4Vykurovanie vľavo5Rýchlosť 3: ľavý ventilátor výpar‐
níka6Ventilátor kondenzátora7Vykurovanie vpravo8Rýchlosť 3: pravý ventilátor
výparníka9Elektricky ovládané posuvné
dvere10Osvetlenie koridoru11Nožný panel
