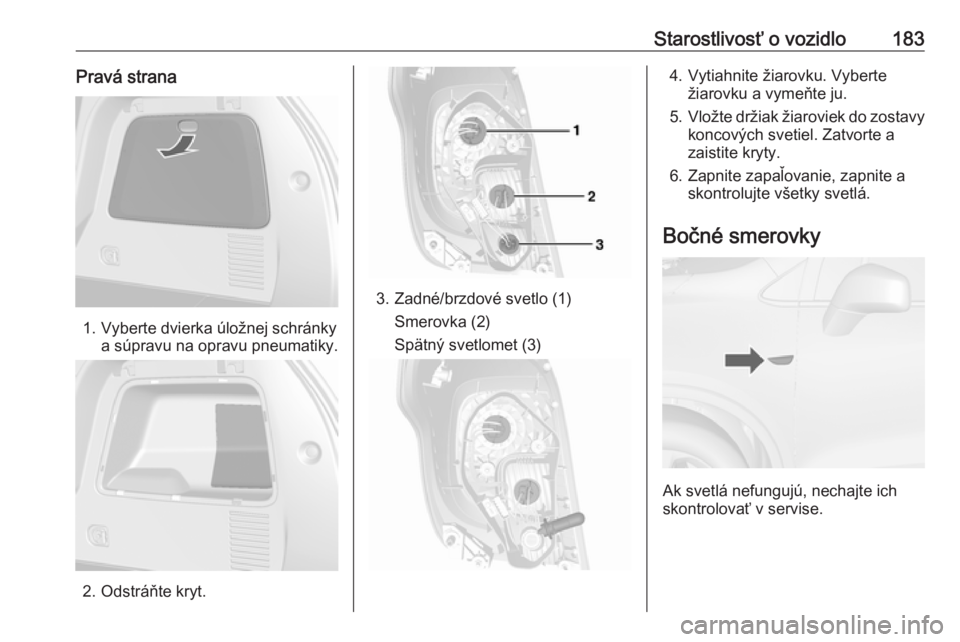

Starostlivosť o vozidlo183Pravá strana
1. Vyberte dvierka úložnej schránkya súpravu na opravu pneumatiky.
2. Odstráňte kryt.
3. Zadné/brzdové svetlo (1)
Smerovka (2)
Spätný svetlomet (3)
4. Vytiahnite žiarovku. Vyberte žiarovku a vymeňte ju.
5. Vložte držiak žiaroviek do zostavy
koncových svetiel. Zatvorte a
zaistite kryty.
6. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.
Bočné smerovky
Ak svetlá nefungujú, nechajte ich
skontrolovať v servise.

184Starostlivosť o vozidloBrzdové svetlo v stredehore
Ak brzdové svetlo v strede hore
nefunguje, nechajte ho skontrolovať v servise.
Osvetlenie evidenčného
čísla
1. Vypáčte svetlo pomocou skrutkovača.
2. Vyberte teleso žiarovky smerom dole. Neťahajte za vodiče.
Otočte objímkou žiarovky proti
smeru hodinových ručičiek.
3. Vyberte žiarovku z držiaku a vymeňte žiarovku.
4. Vložte držiak žiarovky do telesa žiarovky a otočte ním v smere
hodinových ručičiek.
5. Vložte objímku žiarovky a pripevnite ju pomocou
skrutkovača.
Osvetlenie interiéru
Vnútorné osvetlenie vozidla 1. Pri demontáži zapáčte opačnú stranu spínača svetiel pomocou
skrutkovača s plochým hrotom.
2. Vytiahnite žiarovku.
3. Vymeňte žiarovku.
4. Nainštalujte späť svietidlo.

Starostlivosť o vozidlo185Osvetlenie nákladného priestoru
1. Vypáčte svetlo pomocouskrutkovača.
2. Vyberte žiarovku.
3. Vložte novú žiarovku.
4. Nainštalujte svetlo.
Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
V schránke nad kladným pólom
akumulátora sa nachádza niekoľko
hlavných poistiek. V prípade potreby
ich nechajte vymeniť v servise.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
pre vaše vozidlo.
Pri kontrole poistkovej skrinky sa
riaďte štítkom na skrinke.Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo zboku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
motorovom priestore.
Odistite, zdvihnite a odstráňte kryt.

186Starostlivosť o vozidlo
Minipoistky
Č.Obvod1Strešné okno2Vonkajšie zrkadlá3–4–5Riadiaci modul elektrickej brzdy6Inteligentný snímač akumulátora7–8Riadiaci modul prevodovky9–10Nastavovanie výšky svetlometov11Stierač zadného okna12Vyhrievanie zadného okna13Ovládač svetlometu (ľavý)14Vyhrievanie vonkajších spätných
zrkadiel15–16Vyhrievanie sedadiel17Riadiaci modul prevodovkyČ.Obvod18Riadiaci modul motora19Palivové čerpadlo20–21Ventilátor chladenia22–23Zapaľovacia cievka/Riadiaci
modul motora24Čerpadlo ostrekovača25Ovládač svetlometu (pravý)26Kontrolné snímače motora27–28Zapaľovanie29Zapaľovanie30Výfukový systém31Ľavé diaľkové svetlo32Pravé diaľkové svetlo33Riadiaci modul motora34Klaksón

Starostlivosť o vozidlo187Č.Obvod35Klimatizácia36Predná hmlovka
Zapuzdrené poistky typu J-case
Č.Obvod1Riadiaci modul elektrickej brzdy2Predný stierač3Napájací modul4Napájací terminál poistkovej
skrine prístrojovej dosky5–6Ohrievač paliva7–8Ventilátor chladenia9Ventilátor chladenia10Riadiaci modul motora/Žera‐
viaca sviečka11ŠtartérPoistková skriňa prístrojovej
dosky
Poistková skrinka v interiéri je
umiestnená pod prístrojovou doskou
na strane vodiča.
Aby ste mali prístup k poistkám,
vyberte úložnú schránku.
Pri vyberaní schránky ju otvorte a
potiahnite.
Minipoistky

188Starostlivosť o vozidloČ.Obvod1Riadiaci modul prvkov karosérie2Riadiaci modul prvkov karosérie3Riadiaci modul prvkov karosérie4Riadiaci modul prvkov karosérie5Riadiaci modul prvkov karosérie6Riadiaci modul prvkov karosérie7Riadiaci modul prvkov karosérie8Riadiaci modul prvkov karosérie9Spínač zapaľovania10Bezpečnostný diagnostický
modul11Konektor dátového spoja12Klimatizácia13Dvere batožinového priestoru14Parkovací asistent15Upozornenie na opustenie jazd‐
ného pruhu/vnútorné zrkadlo16Adaptívne predné osvetlenieČ.Obvod17Elektricky ovládané okno vodiča18Dažďový senzor19Riadiaci modul prvkov karosérie/
ovládanie regulovaného napätia20Volant21Napájacia zásuvka so strie‐
davým prúdom pre príslušen‐
stvo/Automatická prevodovka22Zapaľovač cigariet/Napájacia
zásuvka s jednosmerným
prúdom pre príslušenstvo23Náhradné24Náhradné25Náhradné26Náhradné27Prístrojový panel/Prídavný
ohrievač/Prepínač spojky28Adaptívne predné osvetlenie/
Menič napätia/Spínač svetlo‐
metovČ.Obvod29Náhradné30Náhradné31Prístrojový panel32Informačný systém/Zvuková
signalizácia33Displej/informačný systém34Onstar UHP/DAB
Poistky S/B
Č.Obvod01Náhradné02Náhradné03Elektricky ovládané predné okná04Elektricky ovládané zadné okná05Logistický režim06Náhradné07Náhradné08Náhradné

Starostlivosť o vozidlo189Poistková skriňa v úložnompriestore
Nachádza sa na ľavej strane
batožinového priestoru.
Aby ste mali prístup k poistkám,
vyberte kryt.
Minipoistky
Č.Obvod1Sedadlo, bedrová opierka, vodič2Sedadlo, bedrová opierka, spolu‐ jazdec3Zosilňovač4Konektor prívesu5Pohon všetkých kolies6Náhradné7LPG systém8Náhradné9Náhradné10Náhradné11Kontrolný modul prívesu12Náhradné13Vyhrievaný volant14Konektor prívesu15Náhradné16Voda v snímači paliva

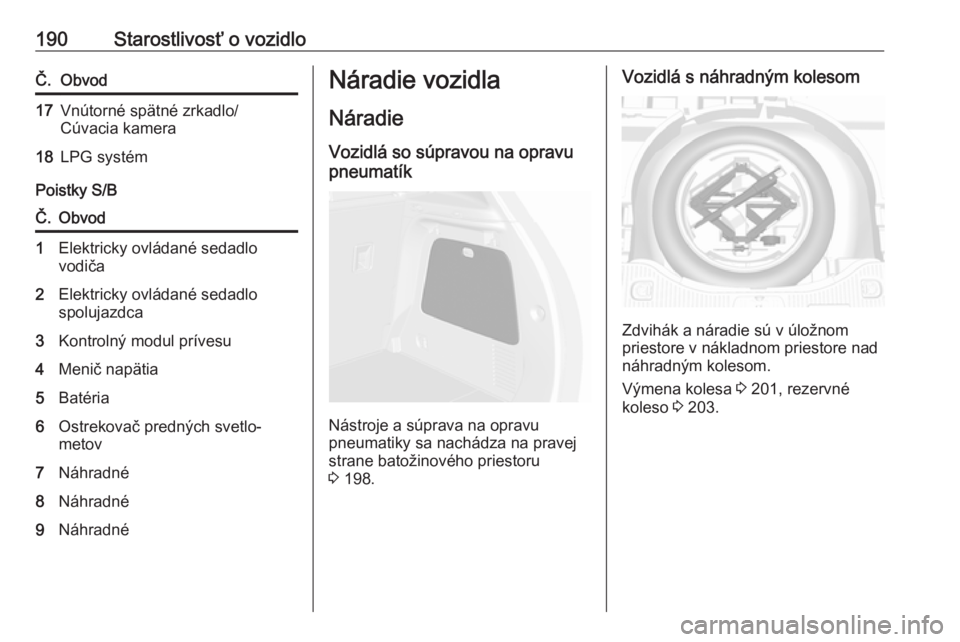

190Starostlivosť o vozidloČ.Obvod17Vnútorné spätné zrkadlo/
Cúvacia kamera18LPG systém
Poistky S/B
Č.Obvod1Elektricky ovládané sedadlo
vodiča2Elektricky ovládané sedadlo
spolujazdca3Kontrolný modul prívesu4Menič napätia5Batéria6Ostrekovač predných svetlo‐
metov7Náhradné8Náhradné9NáhradnéNáradie vozidla
Náradie Vozidlá so súpravou na opravu
pneumatík
Nástroje a súprava na opravu
pneumatiky sa nachádza na pravej
strane batožinového priestoru
3 198.
Vozidlá s náhradným kolesom
Zdvihák a náradie sú v úložnom
priestore v nákladnom priestore nad náhradným kolesom.
Výmena kolesa 3 201, rezervné
koleso 3 203.
