2016.5 OPEL MOKKA key

Mittarit ja käyttölaitteet83Lampun vaihto 3 170, sulakkeet
3 176.
Suuntavalot 3 111.
Turvavyömuistutin
Kuljettajan istuimen symboli X palaa
tai vilkkuu punaisena.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena kun istuin on käytössä.
Takaistuimien symboli Y palaa
kuljettajan tietokeskuksessa.
Kytkettäessä auton sytytysvirta
päälle, merkkivalo useita sekunteja.
Jos turvavyö avataan auton liik‐
kuessa, merkkivalo syttyy.
Jos turvavyö kiinnitetään, merkkivalo
sammuu.
Kolmipisteturvavyöt 3 39.
Turvatyynyt ja turvavyönkiristimet
v palaa punaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa muutaman sekunnin ajan. Jos se ei syty, ei sammu muutaman se‐kunnin kuluttua tai jos se syttyy ajon
aikana, turvatyynyjärjestelmässä on
toimintahäiriö. Käänny korjaamon
puoleen. Turvatyynyt ja turvavöiden
esikiristimet eivät ehkä laukea onnet‐
tomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 38, 3 41.
Turvatyynyn poistaminen käytöstä
V palaa keltaisena.
Etumatkustajan turvatyyny on aktivoi‐
tuna.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty 3 46.
9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Pysäytä, sammuta moottori. Akku ei
lataudu. Moottorin jäähdytys saattaa
olla keskeytynyt. Jarrutehostin voi la‐
kata vaikuttamasta. Käänny korjaa‐
mon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.

84Mittarit ja käyttölaitteetSyttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessäHäiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian
g palaa keltaisena.
Lisäksi saattaa näkyä varoitusviesti
tai -koodi.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 93.
Jarru- ja kytkinjärjestelmä
R palaa punaisena.Jarru- ja kytkinnesteen taso on liian
alhainen, kun käsikäyttöistä seisonta‐
jarrua ei kytketä 3 167.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Syttyy, kun käsikäyttöinen seisonta‐
jarru kytketään ja sytytysvirta on kyt‐
kettynä 3 135.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 125.
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
käynnistystä varten 3 16, 3 124.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐ keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, ABS-järjestelmässä on
häiriö. Jarrujärjestelmä toimii edel‐
leen, mutta lukkiutumisenesto ei
toimi.
Lukkiutumaton jarrujärjestelmä
3 134.
Vaihto ylös [ syttyy vihreänä tai näkyy symbo‐
lina ylemmän tason näytöllä tai ylem‐
män tason yhdistelmänäytöllä varus‐
tetussa kuljettajan tietokeskuksessa,
kun vaihtaminen ylöspäin on suositel‐ tavaa polttoaineen säästämiseksi.
ECO-ajoavustin 3 95.

Mittarit ja käyttölaitteet85Alamäkihidastin
u palaa tai vilkkuu vihreänä.
Alamäkihidastin 3 137
Palaa
Järjestelmä on toimintavalmiudessa.
Merkkivalo vilkkuuJärjestelmä kytketään toimintaan.
Ohjaustehostin c palaa keltaisena.
Se syttyy sytytysvirtaa kytkettäessä ja sammuu pian moottorin käynnistyt‐
tyä.
Jos merkkivalo ei sammu muutaman
sekunnin kuluessa tai jos se syttyy
ajon aikana, ohjaustehostinjärjestel‐
mässä on häiriö.
Käänny korjaamon puoleen.
Kaistavahti
) palaa vihreänä tai keltaisena tai
vilkkuu keltaisena.Palaa vihreänä
Järjestelmä on käytössä ja toiminta‐ valmis.
Palaa keltaisena Häiriö järjestelmässä. Käänny korjaa‐ mon puoleen.
Vilkkuu keltaisena Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Ultraäänipysäköintitutka
r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
tai
Ulkopuolisen ultraäänilähteen aiheut‐ tamat häiriöt. Järjestelmä toimii nor‐
maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐ jaamolla.
Ultraäänipysäköintitutka 3 143.Elektroninen ajonvakautus‐
järjestelmä pois päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakautus‐ järjestelmä jaluistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu
Järjestelmä on kytkeytynyt aktiivisesti
toimintaan. Moottorin teho voi heiken‐ tyä ja auto voi hieman jarruttaa auto‐maattisesti.
Elektroninen ajovakauden hallintajär‐ jestelmä 3 136, luistonestojärjes‐
telmä 3 136.

86Mittarit ja käyttölaitteetLuistonestojärjestelmä poispäältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus
! palaa keltaisena.
Dieselmoottorin hehkutus on akti‐
voitu. Se kytkeytyy päälle ainoastaan
matalissa lämpötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐ tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin
käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 128, Stop-
start-järjestelmä 3 125.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 184.Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja
leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.

106ValaistusValaistusUlkovalot.................................... 106
Valokytkin ................................ 106
Valoautomatiikka .....................107
Kaukovalot ............................... 107
Kaukovalovilkku .......................107
Ajovalojen kantaman säätö .....107
Ajovalot ajettaessa ulkomailla . 108
Päiväajovalot ........................... 108
Mukautuvat ajovalot ................108
Varoitusvilkut ........................... 110
Suunta- ja kaistanvaihtovilkut ..111
Etusumuvalot ........................... 111
Takasumuvalo ......................... 111
Peruutusvalot .......................... 111
Huurtuneet lamppujen suojukset ................................ 112
Sisävalot .................................... 112
Kojelaudan valaistuksen säätö 112
Lukuvalot ................................. 113
Hansikaslokeron valo ..............113
Häikäisysuojien valot ...............113
Valaistusominaisuudet ...............113
Sisääntulovalot ........................ 113
Poistumisvalot ......................... 114
Akun purkautumisen esto ........114Ulkovalot
Valokytkin
Kierrä ajovalokytkintä:
7:Valot pois8:Sivuvalot9:Lähivalot
Merkkivalo 8 3 87.
Valokytkin valoautomatiikalla
Kierrä ajovalokytkintä:
AUTO:Valoautomatiikka: ulkovalot
kytkeytyvät päälle ja pois
päältä automaattisesti ulko‐
valaistusolosuhteista riip‐
puenm:Valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO8:Sivuvalot9:Lähivalot
Takavalot
Takavalot syttyvät yhdessä lähi- ja si‐
vuvalojen kanssa.

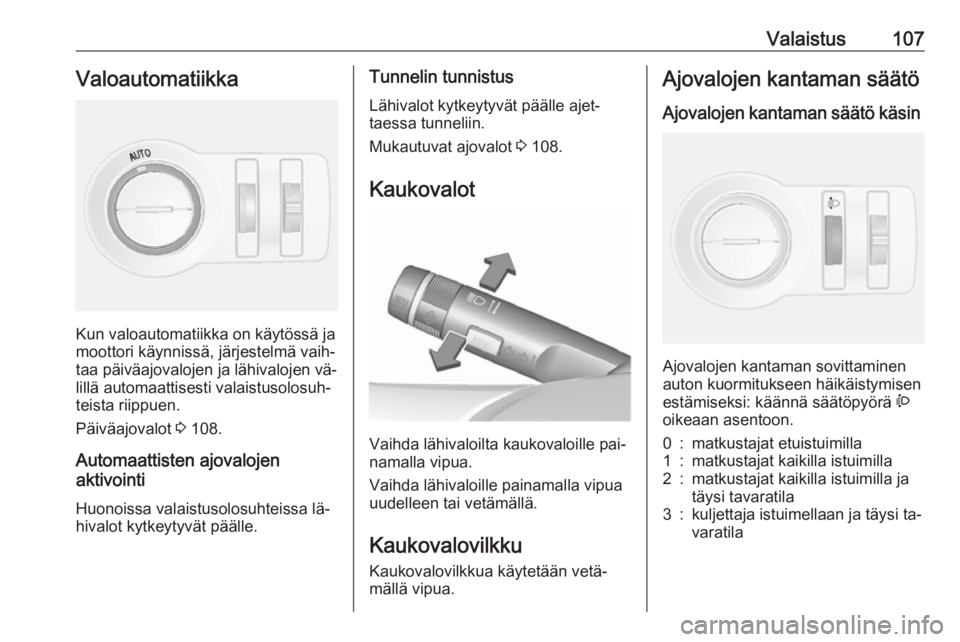

Valaistus107Valoautomatiikka
Kun valoautomatiikka on käytössä ja
moottori käynnissä, järjestelmä vaih‐
taa päiväajovalojen ja lähivalojen vä‐ lillä automaattisesti valaistusolosuh‐teista riippuen.
Päiväajovalot 3 108.
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa lä‐
hivalot kytkeytyvät päälle.
Tunnelin tunnistus
Lähivalot kytkeytyvät päälle ajet‐
taessa tunneliin.
Mukautuvat ajovalot 3 108.
Kaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.
Kaukovalovilkku Kaukovalovilkkua käytetään vetä‐
mällä vipua.
Ajovalojen kantaman säätö
Ajovalojen kantaman säätö käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.
0:matkustajat etuistuimilla1:matkustajat kaikilla istuimilla2:matkustajat kaikilla istuimilla ja
täysi tavaratila3:kuljettaja istuimellaan ja täysi ta‐ varatila

108ValaistusAjovalot ajettaessaulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulijoiden häikäistymisen es‐ tämiseksi.
Halogeenivaloilla varustetut autot
Säätöruuvit sijaitsevat ajovalojen ylä‐puolella.
Käännä säätöruuveja ruuvitaltalla
puoli kierrosta myötäpäivään.
Poista käytöstä kääntämällä säätö‐ ruuveja puoli kierrosta vastapäivään.Huomio
Tarkistuta ajovalojen säätö pois‐
kytkennän jälkeen.
Suosittelemme ottamaan yhteyttä
korjaamoon.
Autot, joissa on mukautuva
ajovalojärjestelmä
1. Avain virtalukossa.
2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku).
3. Kytke sytytysvirta.
4. Noin kolmen sekunnin kuluttua kuuluu äänimerkki.
Ajovalot suunnataan automaattisesti. Aina kun sytytysvirta kytketään,
merkkivalo f vilkkuu muistutuksena
noin neljä sekuntia.
Poista käytöstä toistamalla yllä ku‐
vattu toimenpide. Merkkivalo f ei
vilku, kun toiminta on poistettu käy‐
töstä.
Merkkivalo f 3 87.
Päiväajovalot Päiväajovalot parantavat auton näky‐
vyyttä päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Mukautuvat ajovalotMukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin
mukaan.

Valaistus109Pihakatuvalot
Aktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h ajono‐
peudella. Valokeila kääntyy -5°/3°
kulmassa tien reunaa kohti.
Kaupunkivalot
Aktivoituvat automaattisesti enintään
n. 50 km/h ajonopeudella ja kun va‐ lotunnistin havaitsee katuvaloja. Va‐
lon jakaminen laajemmalle vähentää
valojen kantamaa.
Maaseutuvalot Aktivoituvat automaattisesti ajono‐peusalueella n. 50 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐
malla ja oikealla puolella.
MoottoritievalotAktivoituvat automaattisesti yli n.
115 km/h nopeuksilla, kun ohjauspyö‐
rää käännetään hyvin vähän. Ne kyt‐
keytyvät päälle viiveellä tai suoraan, kun nopeutta kiihdytetään voimak‐
kaasti. Valokeila on pitempi ja kirk‐
kaampi.Huonon sään valot
Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐
nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.
Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän kul‐
man ja nopeuden mukaan parantaen valaistusta kaarteissa.
Merkkivalo f 3 87.
Kulmavalot
Tiukoissa mutkissa tai käännyttäessä
sivutielle kytkeytyy päälle ohjauskul‐
masta tai suuntavilkusta riippuen va‐
sen tai oikea lisävalo, joka valaisee
tietä oikeassa kulmassa ajosuuntaan
nähden. Se on aktivoituna enintään
40 km/h nopeuteen asti.
Merkkivalo f 3 87.
Peruutustoiminto Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan no‐
peammin kuin 17 km/h.
Kaukovaloapu
Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
