Opbevaring63Træk hæk-bagagebæreren helt ud,
indtil den går hørbart i indgreb.
Kontroller, at hæk-bagagebæreren
ikke kan skydes ind uden at trække i
udløsergrebet igen9 Advarsel
Der må kun placeres genstande
på bagagebærersystemet, hvis
det er korrekt aktiveret. Hvis ba‐
gagebærersystemet ikke kan akti‐
veres korrekt, må systemet ikkebenyttes, og det skal skydes på
plads igen. Søg hjælp på et værk‐
sted.
Monter baglygterne
Tag først den bageste baglygte ( 1),
derefter den forreste baglygte ( 2) op
af fordybningerne.
Åbn lampeholderen på bagsiden af
baglygten helt.
Skub klemarmen ned og skub lampe‐
holderen ind i holderen, indtil den går
i hak.
Gentag proceduren for den anden baglygte.

64Opbevaring
Kontroller ledningen og lygternes po‐
sition for at sikre, at de er monteret korrekt og sidder fast.
Lås hæk-bagagebæreren
Sving først den højre klemarm ( 1), og
derefter den venstre klemarm ( 2), ind‐
til der mærkes en modstand.
Den bagmonterede cykelholder er
låst, når klemarmene er drejet med
ca. 50°. Ellers er sikker funktion ikke
garanteret.
Bemærkninger
Luk bagklappen.
Nedvipning af
nummerpladeholder
Nedvip holderen til nummerpladen.
Sæt nummerpladen på før første brug af den bagmonterede cykelholder.

Opbevaring65Fold cykelholderen op
Fold en eller begge pedalarmshol‐
dere op, indtil diagonalstiveren går i indgreb.
Tag pedalarmsbeslagene ud af pe‐
dalarmsholderne.
Fastgørelse af en cykel
Tryk på udløserarmen og træk hjul‐
holderne ud.
Tryk på udløseren på stropholderen
og tag stropholderen af.
Forbered cyklen til fastgørelse

66OpbevaringBemærkninger
Den maksimale bredde for pedalar‐ men er 38,3 mm, den maksimale
dybde er 14,4 mm.
Drej den venstre pedal (uden kæde‐
hjul) lodret ned. Pedalen på venstre pedalarm skal være vandret.
Den forreste cykel skal have forhjulet mod venstre.
Den bageste cykel skal have forhjulet
mod højre.
Fastgørelse af en cykel på
hæk-bagagebærerenTilpas den indstillelige pedalarmsen‐
hed nogenlunde til fremspringet på
pedalarmen ved hjælp af drejegrebet
på pedalarmsholderen.
Hvis cyklens pedalstænger er lige,
skrues pedalstangenheden helt af
(position 5).
Hvis cyklens pedalstænger er bøjede,
skrues pedalstangenheden helt ind
(position 1).
Sæt cyklen op på bagagebæreren.
Pedalarmen her skal sættes i åb‐
ningen på pedalarmsholderen som
vist på illustrationen.
Forsigtig
Sørg for, at pedalen ikke berører
den bagmonterede holders over‐ flade. Ellers risikerer man, at kran‐
ken beskadiges under transpor‐
ten.

Opbevaring67
Sæt pedalstangens holder ind i den
udvendige skinne på hver pedal‐
stangudsparing oppefra, og skub den
nedad, mindst ned under takningen.
Fastgør pedalarmen ved at dreje
spændeskruen på pedalarmsbesla‐ get.
Anbring hjulholderne på en måde, så
cyklen er nogenlunde vandret. Her
bør afstanden mellem pedalerne og
bagklappen udgøre mindst 5 cm.
Begge cykler skal placeres i hjulhol‐
derne.
Forsigtig
Sørg for at trække hjulfordybnin‐
gerne så langt ud som nødvendigt, så begge cykeldæk placeres i for‐
dybningerne. Ellers er den vand‐
rette placering af cyklen ikke sik‐
ker. Manglende overholdelse af
denne anvisning kan medføre ska‐ der på cykelhjulene forårsaget af
varm udstødningsgas.
Juster cyklen på langs ad bilen: Løsn pedalbeslaget en smule.
Placer cyklen lodret ved hjælp af dre‐ jegrebet på pedalarmsholderen.
Hvis de to cykler er i vejen for hinan‐
den, kan deres indbyrdes placering
tilpasses ved at indstille hjulholderne
og drejegrebet på pedalarmsholde‐
ren, indtil cyklerne ikke mere berører
hinanden. Sørg for, at der er tilstræk‐
kelig afstand til bilen.

68Opbevaring
Stram fastgørelsesskruen til pedalle‐
jeholderen med håndkraft så meget
som muligt.
Fastgør begge cykelhjul på hjulhol‐
derne med stropperne.
Kontroller at cyklen sidder godt fast.
Forsigtig
Sørg for, at afstanden mellem cy‐
kel og bil er mindst 5 cm. Løsn om nødvendigt styret, og drej det si‐
delæns.
Indstillingerne af hjulholderne og dre‐
jegrebet på pedalarmsholderne for hver enkelt cykel bør noteres og gem‐
mes. Korrekt forindstilling betyder, at
det bliver lettere at montere cyklen
igen.
Bemærkninger
Det anbefales at fastgøre et advar‐
selsskilt bagest på cyklen for at øge
synligheden.
Aftagning af en cykel fra
hæk-bagagebæreren
Løsn stropperne på begge cykelhjul.
Hold fast på cyklen, løsn spænde‐
skruen på pedalarmsbeslaget, løft
derefter beslaget og tag det af.
Sammenklapning af
hæk-bagagebæreren
Skub pedalarmsbeslagene ind i pe‐
dalarmsholderen som vist på illustra‐
tionen.

Opbevaring69
Sæt stropperne i holderne og træk sålangt nedefter som muligt.
Tryk på udløserarmen og skyd hjul‐
holderne så langt ind som muligt.
Udløs låsearmen på diagonalstiveren og fæld begge pedalarmsholdere
ned.
9 Advarsel
Risiko for klemning.
Fjern nummerpladen og vip nummer‐
pladeholderen ned.
Sving først den venstre klemarm ( 1)
tilbage, og derefter den højre kle‐ marm ( 2), indtil de standser.

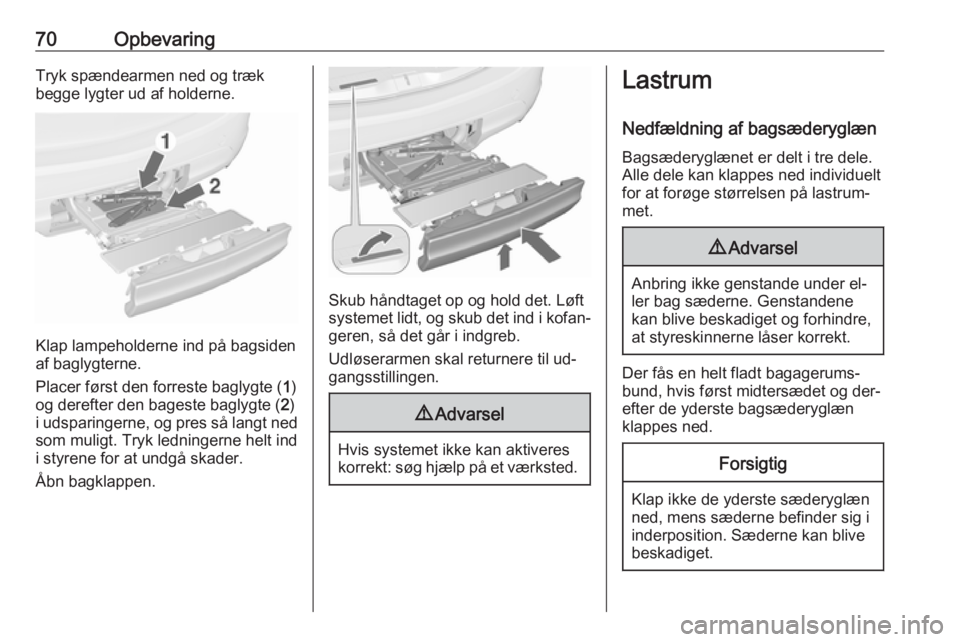

70OpbevaringTryk spændearmen ned og træk
begge lygter ud af holderne.
Klap lampeholderne ind på bagsiden
af baglygterne.
Placer først den forreste baglygte ( 1)
og derefter den bageste baglygte ( 2)
i udsparingerne, og pres så langt ned
som muligt. Tryk ledningerne helt ind
i styrene for at undgå skader.
Åbn bagklappen.
Skub håndtaget op og hold det. Løft
systemet lidt, og skub det ind i kofan‐ geren, så det går i indgreb.
Udløserarmen skal returnere til ud‐
gangsstillingen.
9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Nedfældning af bagsæderyglænBagsæderyglænet er delt i tre dele.
Alle dele kan klappes ned individuelt
for at forøge størrelsen på lastrum‐
met.9 Advarsel
Anbring ikke genstande under el‐
ler bag sæderne. Genstandene
kan blive beskadiget og forhindre,
at styreskinnerne låser korrekt.
Der fås en helt fladt bagagerums‐
bund, hvis først midtersædet og der‐
efter de yderste bagsæderyglæn
klappes ned.
Forsigtig
Klap ikke de yderste sæderyglæn
ned, mens sæderne befinder sig i
inderposition. Sæderne kan blive
beskadiget.
