Pleje af bilen183
5. Frigør de fire holdetapper og af‐monter pæreholderen.
6. Fjern og udskift pæren.
Baglygte og bremselygte ( 1)
Baglygte ( 2)
Blinklyspære ( 3)
Version med lysdiode (LED):
Kun bremselyspæren ( 1) og blin‐
klyspæren ( 2) kan skiftes.
7. Sæt pæreholderen ind i baglyg‐ teenheden. Tilslut stikket. Monter
lygteenheden på holdetapperne
og spænd fastspændingsmøtrik‐
kerne. Luk dækslet, og sæt det på
plads.
8. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Baglygter i bagklapsrammen
1. Åbn bagklappen og afmonter af‐dækningen med en skruetrækker.

184Pleje af bilen2. Tryk på holdetappen og fjern pæ‐reholderen nedefter.
3. Baklygtepæren udskiftes ( 1) ved
at fjerne og udskifte pæren.
Baglygtepæren/tågebaglygtepæ‐
ren udskiftes ( 2) ved at presse let
på pæren i fatningen, dreje den
mod uret, fjerne og udskifte pæ‐
ren.
4. Isæt pæreholderen i holderen.
5. Fastgør afdækningen.
6. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Baglygtepæren og baklygtepæren på højre side af bagklaprammen ud‐skiftes på samme måde.
Version med lysdiode (LED):
Kun baklygtepæren kan skiftes.
1. Åbn bagklappen og afmonter af‐ dækningen med en skruetrækker.
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Træk pærehol‐
deren ud.
3. Baklygtepæren udskiftes ved at presse let på pæren i fatningen,
dreje den mod uret, fjerne og ud‐
skifte pæren.
4. Isæt pæreholderen og drej den med uret.
5. Fastgør afdækningen.
Sideblink Afmonter lampehuset for at udskiftepæren:

Pleje af bilen1851.I venstre side af bilen skydes lam‐
pen fremad, og tag den ud af
forskærmen med bagenden.
I højre side af bilen skydes lam‐
pen tilbage, og tag den ud af for‐
skærmen med forenden.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. I venstre side: Indsæt forende i forskærm, skyd fremad og indsætbagende.
I højre side: Indsæt bagende i for‐
skærm, skyd bagud og indsæt for‐ ende.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.

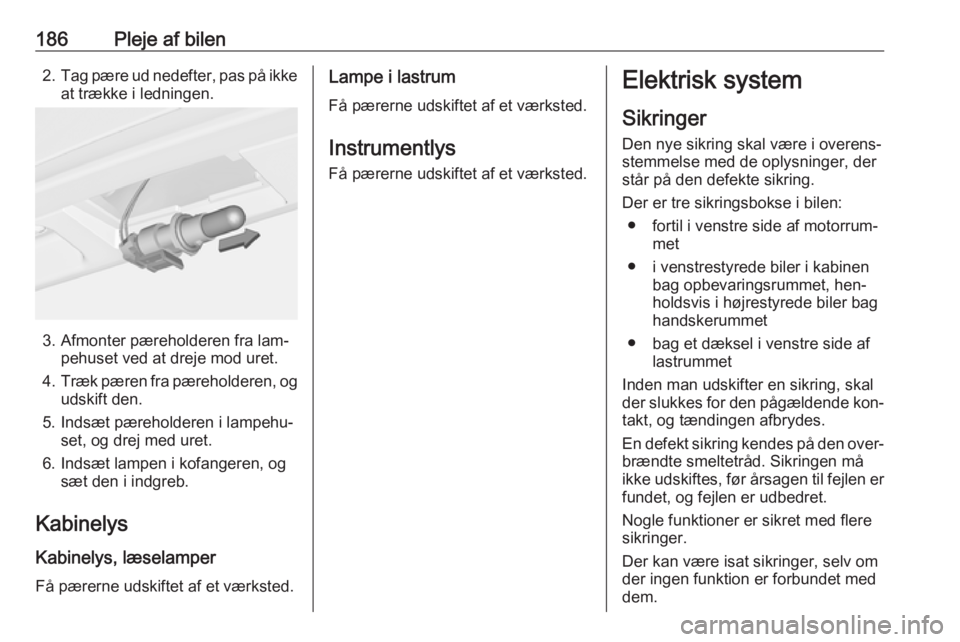

186Pleje af bilen2.Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.
4. Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum
Få pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler i kabinen bag opbevaringsrummet, hen‐
holdsvis i højrestyrede biler bag handskerummet
● bag et dæksel i venstre side af lastrummet
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.

Pleje af bilen187
SikringstangDer sidder en sikringstang i sikrings‐boksen i motorrummet.
Sæt sikringstangen på sikringen op‐ pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.

188Pleje af bilenSikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Nr.Strømkreds1Starter2–3Brændstoffilter/køling4Horn5Polklemme 306Motorstyreenhed/gearkassesty‐
reenhed7Tågelys8Motorkøling9Motorkøling10Vakuumpumpe11Tænding/forvarmning12Indstilling af forlygter13Airconditionsystem/
polklemme 1514Gearkassestyreenhed15Højre fjernlys16Venstre fjernlys

Pleje af bilen189Nr.Strømkreds17Motorstyreenhed18Motorstyreenhed/polklemme 1519Airbag20Motorstyreenhed21Motorstyreenhed/polklemme 87Nr.Strømkreds22Elektrisk parkeringsbremse23Lappesæt24Brændstofpumpe25ABS26El-bagrude27ABS28Kabineblæser29Lighter30Klimaanlæg31El-rude foran, venstre32El-rude foran, højre33Spejlvarme34ABS35Airbag

190Pleje af bilenSikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, tryk låsetapperne sam‐ men, vip rummet ned og fjern det.
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, træk af‐
dækningen opad og fjern den.
Nr.Strømkreds1Radio2Display/instrument/telefon3Radio4Tændingskontakt/startspærre5Forrudesprinkler/bagrude‐
sprinkler6Centrallås/bagklap7Centrallås8Display/instrument/telefon9Opvarmet rat10Oplåsning af venstre bagdør11Oplåsning af højre bagdør12Kabinelys13Regnsensor/bakspejl/sidespejle14–
