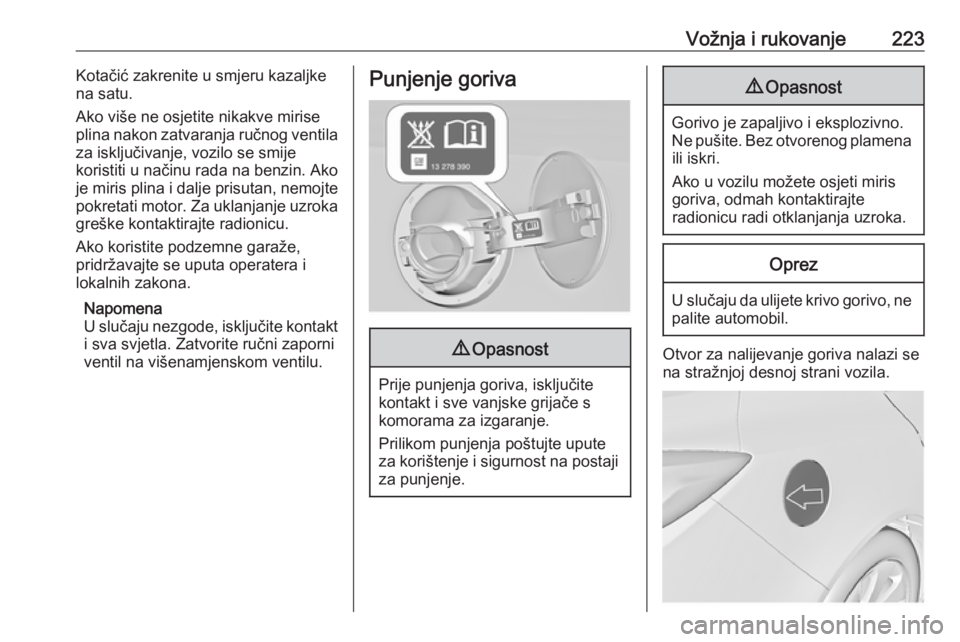

Vožnja i rukovanje223Kotačić zakrenite u smjeru kazaljkena satu.
Ako više ne osjetite nikakve mirise
plina nakon zatvaranja ručnog ventila
za isključivanje, vozilo se smije
koristiti u načinu rada na benzin. Ako
je miris plina i dalje prisutan, nemojte pokretati motor. Za uklanjanje uzrokagreške kontaktirajte radionicu.
Ako koristite podzemne garaže,
pridržavajte se uputa operatera i
lokalnih zakona.
Napomena
U slučaju nezgode, isključite kontakt
i sva svjetla. Zatvorite ručni zaporni ventil na višenamjenskom ventilu.Punjenje goriva9 Opasnost
Prije punjenja goriva, isključite
kontakt i sve vanjske grijače s
komorama za izgaranje.
Prilikom punjenja poštujte upute
za korištenje i sigurnost na postaji za punjenje.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.
Otvor za nalijevanje goriva nalazi se
na stražnjoj desnoj strani vozila.

224Vožnja i rukovanjePoklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Oslobodite poklopac otvora
spremnika goriva guranjem poklopca.
Punjenje benzina i dizel goriva
Za otvaranje, polako okrenite čep u
smjeru suprotnom od kazaljke na
satu.
Čep spremnika se može zakačiti na
držač na poklopcu spremnika.
Prilikom ulijevanja goriva posve
umetnite mlaznicu u otvor i uključite
je.
Nakon automatskog prekida dovoda
goriva, spremnik se može napuniti djelovanjem na mlaznicu pumpe
maksimalno još dva puta.Oprez
Gorivo koje se prelilo odmah
obrišite.
Zatvorite okretanjem čepa spremnika
goriva u smjeru kazaljki na satu dok
ne čujete "klik".
Zatvorite vratašca i uglavite ih.
Vozila s blokadom ulijevanja
neispravnog goriva
9 Upozorenje
Nemojte pokušavati ručno otvarati
nalijevno grlo otvora za punjenje
kod vozila s blokadom ulijevanja
neispravnog goriva.
U suprotnom biste mogli zaglaviti
prste.
Vozila sa sustavom selektivne
katalitičke redukcije opremljena su i
blokadom ulijevanja neispravnog
goriva.
Blokada ulijevanja neispravnog
goriva osigurava da nalijevno grlo za
gorivo može se otvoriti isključivo pomoću pištolja za dizel gorivo ili
lijevkom za nadopunjavanje u slučaju
nužde.
Polagano okrećite čep otvora za
punjenje goriva u smjeru suprotnom
od kazaljke na satu.
Čep se može zakačiti na držač na
vratašcima otvora za punjenje goriva.

Vožnja i rukovanje225Postavite pištolj u ravan položaj na
nalijevno grlo i lagano ga pritisnite
kako biste ga umetnuli.
U hitnom slučaju, napunite iz
kanistera. Za otvaranje čepa
nalijevnog grla morate upotrijebiti
lijevak.
Lijevak se nalazi u prtljažniku.
Postavite lijevak u ravan položaj na
nalijevno grlo i lagano ga pritisnite
kako biste ga umetnuli.
Koristite lijevak za punjenje dizel
goriva kroz nalijevno grlo.
Nakon punjenja, lijevak vratite u
plastičnu vrećicu i pohranite ga u
prtljažnik.
Sustav selektivne katalitičke
redukcije 3 169.
Punjenje tekućeg plina
Prilikom punjenja poštujte upute za
korištenje i sigurnost na postaji za
punjenje.
Ventil za punjenje tekućeg plina
nalazi se iza čepa otvora za punjenje goriva.
Odvijte zaštitni čep s nalijevnog grla.
Ručno zategnite odgovarajući
adapter na grlo otvora za punjenje.

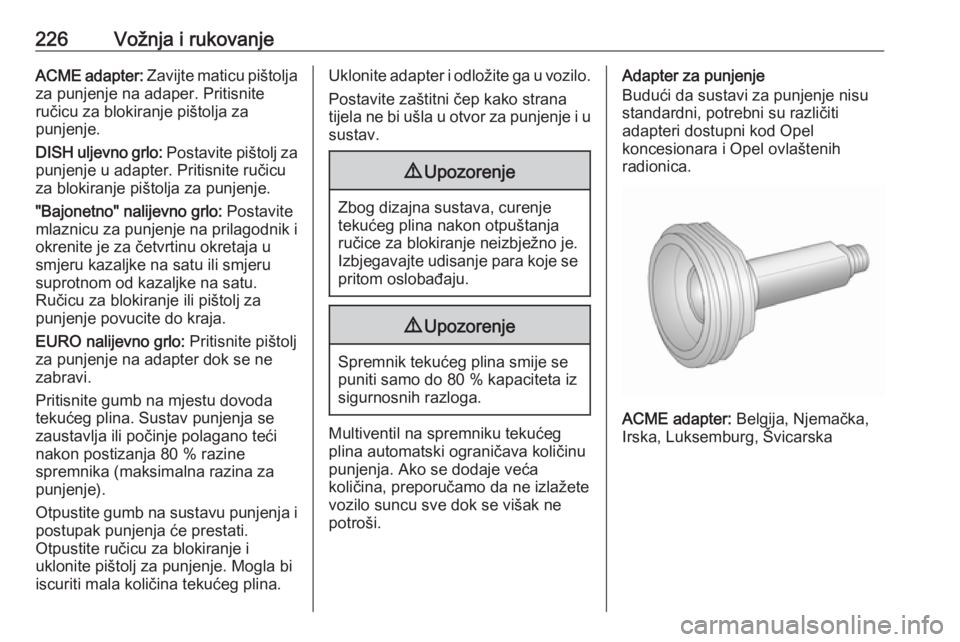

226Vožnja i rukovanjeACME adapter: Zavijte maticu pištolja
za punjenje na adaper. Pritisnite
ručicu za blokiranje pištolja za
punjenje.
DISH uljevno grlo: Postavite pištolj za
punjenje u adapter. Pritisnite ručicu
za blokiranje pištolja za punjenje.
"Bajonetno" nalijevno grlo: Postavite
mlaznicu za punjenje na prilagodnik i okrenite je za četvrtinu okretaja u
smjeru kazaljke na satu ili smjeru
suprotnom od kazaljke na satu.
Ručicu za blokiranje ili pištolj za
punjenje povucite do kraja.
EURO nalijevno grlo: Pritisnite pištolj
za punjenje na adapter dok se ne
zabravi.
Pritisnite gumb na mjestu dovoda
tekućeg plina. Sustav punjenja se
zaustavlja ili počinje polagano teći
nakon postizanja 80 % razine
spremnika (maksimalna razina za
punjenje).
Otpustite gumb na sustavu punjenja i
postupak punjenja će prestati.
Otpustite ručicu za blokiranje i
uklonite pištolj za punjenje. Mogla bi
iscuriti mala količina tekućeg plina.Uklonite adapter i odložite ga u vozilo.
Postavite zaštitni čep kako strana
tijela ne bi ušla u otvor za punjenje i u
sustav.9 Upozorenje
Zbog dizajna sustava, curenje
tekućeg plina nakon otpuštanja ručice za blokiranje neizbježno je.
Izbjegavajte udisanje para koje se pritom oslobađaju.
9 Upozorenje
Spremnik tekućeg plina smije se
puniti samo do 80 % kapaciteta iz
sigurnosnih razloga.
Multiventil na spremniku tekućeg
plina automatski ograničava količinu
punjenja. Ako se dodaje veća
količina, preporučamo da ne izlažete
vozilo suncu sve dok se višak ne
potroši.
Adapter za punjenje
Budući da sustavi za punjenje nisu
standardni, potrebni su različiti
adapteri dostupni kod Opel
koncesionara i Opel ovlaštenih
radionica.
ACME adapter: Belgija, Njemačka,
Irska, Luksemburg, Švicarska

Vožnja i rukovanje227
"Bajonetni" adapter: Nizozemska,
Norveška, Španjolska, Ujedinjena
Kraljevina
EURO adapter: Španjolska
DISH adapter: Austrija, Bosna i
Hercegovina, Bugarska, Hrvatska,
Republika Češka, Danska, Estonija,
Francuska, Grčka, Mađarska, Italija,
Latvija, Litva, Makedonija, Poljska,
Portugal, Rumunjska, Srbija,
Slovačka, Slovenija, Švedska,
Švicarska, Turska, Ukrajina
Čep spremnika goriva
Koristite samo originalne čepove
otvora spremnika goriva. Vozila na
diesel i vozila na etanol imaju
posebne čepove spremnika goriva.
Potrošnja goriva - CO 2
emisija
Potrošnja goriva (kombinirana) za
model Opel Insignia je u rasponu od
10,9 do 3,8 l/100 km.
Ovisno o zemlji, potrošnja goriva
prikazuje se u km/l. U tom slučaju,
potrošnja goriva (kombinirana)
modela Opel Insignia je u rasponu od 9,2 do 26,3 km/l.
Emisija CO 2 (kombinirana) je u
rasponu od 252 do 99 g/km.
Za posebne vrijednosti za vaše
vozilo, pogledajte EEC Certifikat
sukladnosti koji vam je isporučen s
vozilom, ili druge nacionalne
dokumente za registraciju vozila.
Opće napomene
Službena potrošnja goriva i navedene specifične vrijednosti emisije
CO 2odnose se na osnovni model za
EU sa standardnom opremom.
Podaci o potrošnji goriva i vrijednosti
emisije CO 2 određeni su prema
odredbi R (EC) No. 715/2007 (u
odgovarajućoj verziji koja se

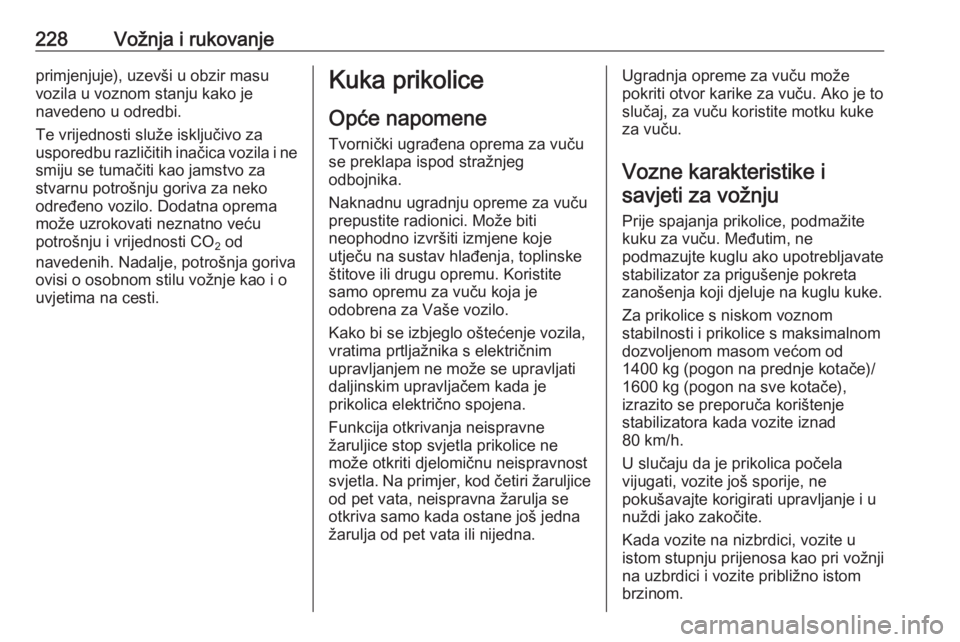

228Vožnja i rukovanjeprimjenjuje), uzevši u obzir masu
vozila u voznom stanju kako je
navedeno u odredbi.
Te vrijednosti služe isključivo za
usporedbu različitih inačica vozila i ne
smiju se tumačiti kao jamstvo za
stvarnu potrošnju goriva za neko određeno vozilo. Dodatna oprema
može uzrokovati neznatno veću
potrošnju i vrijednosti CO 2 od
navedenih. Nadalje, potrošnja goriva
ovisi o osobnom stilu vožnje kao i o
uvjetima na cesti.Kuka prikolice
Opće napomene
Tvornički ugrađena oprema za vuču
se preklapa ispod stražnjeg
odbojnika.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu. Koristite
samo opremu za vuču koja je
odobrena za Vaše vozilo.
Kako bi se izbjeglo oštećenje vozila,
vratima prtljažnika s električnim
upravljanjem ne može se upravljati
daljinskim upravljačem kada je
prikolica električno spojena.
Funkcija otkrivanja neispravne
žaruljice stop svjetla prikolice ne
može otkriti djelomičnu neispravnost
svjetla. Na primjer, kod četiri žaruljice od pet vata, neispravna žarulja se
otkriva samo kada ostane još jedna
žarulja od pet vata ili nijedna.Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke
za vuču.
Vozne karakteristike i savjeti za vožnju
Prije spajanja prikolice, podmažite
kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Za prikolice s niskom voznom
stabilnosti i prikolice s maksimalnom
dozvoljenom masom većom od
1400 kg (pogon na prednje kotače)/
1600 kg (pogon na sve kotače),
izrazito se preporuča korištenje
stabilizatora kada vozite iznad
80 km/h.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.

Vožnja i rukovanje229Podesite tlak u gumi na vrijednost
navedenu za puno opterećenje
3 302.
Vuča prikolice
Opterećenje prikolice Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede za uspone do maksimalno
12 %.
Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine, smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10 % za svakih 1000 m nadmorskevisine više. Pri vožnji na cestama s
malim usponima (manje od 8 %, napr. autoput), nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 286.
Vertikalno opterećenje priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (85 kg)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila. Uvijek
pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.Opterećenje stražnje osovine
Kada je priključena prikolica i vučno
vozilo je u potpunosti opterećeno,
dozvoljeno opterećenje stražnje
osovine (vidi identifikacijsku pločicu ili
dokumente vozila) može se
prekoračiti za 90 kg za dvovolumen s
5 vrata/limuzinu s 4 vrata i 85 kg za Sports Tourer/Country Tourer,
ukupna dozvoljena masa se može
prekoračiti za 65 kg za dvovolumen s
5 vrata/limuzinu s 4 vrata i 60 kg za Sports Tourer/Country Tourer. Ako je
dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Preklopna kuka za vuču se ne
može ukloniti s vozila. Kada vozite bez prikolice, kuku za vuču
preklopite.

230Vožnja i rukovanje9Upozorenje
Uvjerite se da nema nikoga u
području zakretanja kuke za vuču. Opasnost od ozljeda.
Kada oslobađate spremljenu kuku
za vuču, pazite da stojite s lijeve
strane držača.
Oslobodite spremljenu kuku za
vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
pribl. 45° u odnosu na tlo.
Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.
Uzmite oslobođenu kuku za vuču i
podignite je gore dok se ne zakači.
Provjerite je li kuka za vuču pravilno
učvršćena i da je ručka za otpuštanje vraćena natrag u početni skriveni
položaj, u suprotnom zujanje neće
prestati.
Spremite/sakrijte kuku za vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
približno 45° u odnosu na tlo.
