2016.5 OPEL INSIGNIA ESP

208Conduite et utilisationla distance avec un véhicule en mou‐
vement à l'avant est trop petite ou que vous approchez trop rapidement d'un
autre véhicule.Avertissement
L'éclairage en couleur de ce té‐
moin de commande ne corres‐
pond pas au code de la route local
sur la distance de suivi. Le con‐
ducteur assume à tout moment
l'entière responsabilité du main‐
tien d'une distance de suivi en
toute sécurité, conforme aux rè‐
gles de circulation en vigueur, aux
conditions météorologiques et
routières, etc.
En cas de collision imminente, le
symbole d'alerte de collision apparaît dans le centre d'informations du con‐
ducteur et un signal sonore d'avertis‐
sement retentit. Appuyer sur la pé‐
dale de frein, si la situation l'exige.
Réglages Les réglages de base peuvent être
modifiés au menu de personnalisa‐
tion du véhicule, dans l'affichage d'in‐
formations en couleur.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur
3 124.
Personnalisation du véhicule 3 129.
Alerte de collision avant basée
sur un système de caméra avant
L'alerte de collision avant utilise le
système de caméra avant dans le
pare-brise pour détecter un véhicule
directement devant, sur la même
voie, jusqu'à une distance d'environ
60 mètres.Activation
L'alerte de collision avant opère au‐
tomatiquement à une vitesse supé‐
rieure à 40 km/h, si elle n'est pas dés‐
activée par un appui sur V, voir ci-
dessous.
Sélection de la sensibilité de l'alerte La sensibilité de l'alerte peut être ré‐ glée sur proche, moyenne ou éloi‐
gnée.
Appuyer sur V ; le réglage actuel est
affiché dans le centre d'informations
du conducteur. Appuyer à nouveau
sur V pour modifier la sensibilité de
l'alerte.

Conduite et utilisation209
Alerte du conducteur
Un témoin de véhicule à l'avant vert
A s'allume sur le combiné d'instru‐
ments lorsque le système a détecté
un véhicule sur la voie de circulation.
Lorsque la distance par rapport à un
véhicule en mouvement à l'avant est trop faible ou lorsque l'on approchetrop rapidement d'un autre véhicule et qu'une collision est imminente, le
symbole d'alerte de collision s'affiche
dans le centre d'informations du con‐
ducteur.
En même temps, un signal sonore d'avertissement retentit. Appuyer sur
la pédale de frein, si la situation
l'exige.
Désactivation
Le système peut être désactivé. Ap‐
puyer plusieurs fois sur V jusqu'à ce
que Alarme collision avant
désactivée s'affiche dans le centre
d'informations du conducteur.
Informations générales
concernant les deux variantes de
l'alerte de collision avant9 Attention
Une alerte de collision avant est
simplement un système d'avertis‐
sement et n'applique pas les
freins. Lors de l'approche trop ra‐
pide d'un autre véhicule, il se peut qu'il n'y ait pas assez de temps
pour éviter une collision.
Le conducteur endosse la pleine
responsabilité de la distance de
suivi en se basant sur les condi‐
tions de visibilité, météorologiques et de circulation.
L'attention complète du conduc‐ teur est exigée à tout moment pen‐
dant la conduite du véhicule. Le
conducteur devra toujours s'être
prêt à agir et appliquer les freins.
Limites du système
Le système est conçu pour détecter
uniquement les véhicules, mais il
peut également réagir à d'autres ob‐
jets métalliques.
Dans les cas suivants, l'alerte de col‐
lision avant peut ne pas détecter un véhicule à l'avant ou la performance
du capteur peut être limitée :
● sur des routes sinueuses
● lorsque le temps limite la visibi‐ lité, par exemple en cas de brouil‐lard, pluie ou neige
● lorsque le capteur est bloqué par
de la neige, glace, neige fon‐
dante, boue ou saletés ou en cas
de dommages sur le pare-brise

Conduite et utilisation211Le système se compose :● du système de préparation au
freinage
● du freinage automatique
d'urgence
● de l'assistance au freinage avec
vision vers l'avant9 Attention
Ce système n'est pas destiné à
remplacer la responsabilité du
conducteur pour la conduite du véhicule et l'observation de la
route. Sa fonction est limitée uni‐
quement à un usage complémen‐
taire. Le conducteur devra conti‐
nuer à enfoncer la pédale de frein
lorsque la situation le commande.
Système de préparation au
freinage
Lorsque l'approche d'un véhicule se
trouvant devant est tellement rapide
qu'une collision est presque inévita‐
ble, le système de préparation de
frein pressurise légèrement les freins.
Ceci permet de réduire le temps de
réponse, lorsqu'un freinage manuel
ou automatique est exigé.
Le système de freinage est préparé
de manière à ce que le freinage
puisse se produire plus rapidement.
Freinage automatique d'urgence Après la préparation des freins et
juste avant la collision imminente,
cette fonction applique automatique‐
ment un freinage limité afin de réduite
la vitesse de l'impact de la collision.
À une vitesse inférieure à 18 km/h, le
système peut appliquer un freinage
complet.
Assistance au freinage avec
vision vers l'avant
Outre la préparation des freins et le
freinage automatique d'urgence, la
fonction d'assistance au freinage
avec vision vers l'avant rend l'assis‐
tance au freinage plus sensible. Dès
lors, une pression moins forte sur la
pédale de frein cause un fort freinage immédiat. Cette fonction aide le con‐ducteur à freiner plus rapidement et
plus fortement avant une collision im‐ minente.9 Attention
Le freinage d'urgence actif n'est
pas conçu pour appliquer un frei‐
nage brusque indépendant ou
pour éviter automatiquement une
collision. Il est conçu pour réduire
la vitesse du véhicule avant la col‐
lision. Il peut ne pas réagir avec
des véhicules à l'arrêt, des piétons ou des animaux. Après un chan‐
gement de file inattendu, le sys‐
tème a besoin d'un certain temps
pour détecter le véhicule suivant
en avant.
L'attention complète du conduc‐
teur est exigée à tout moment pen‐
dant la conduite du véhicule. Le
conducteur devra toujours s'être
prêt à agir et à freiner et à braquer afin d'éviter les collisions. Le sys‐
tème est conçu pour fonctionner
avec tous les occupants portant
leurs ceintures de sécurité.

Conduite et utilisation213Aide au stationnement avant-arrière
L'aide au stationnement avant-arrière
mesure la distance entre le véhicule
et les obstacles présents devant et
derrière le véhicule. Le système émet des signaux sonores et affiche des
messages.
Quatre capteurs de stationnement à
ultrasons sont présents dans chaque
pare-chocs avant et arrière.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les zo‐
nes de contrôle avant et arrière, cha‐
cune ayant sa propre fréquence. Le
signal en cas d'obstacles à l'avant re‐
tentit via les haut-parleurs avant ;
pour les obstacles à l'arrière, il pro‐
vient de l'arrière du véhicule.
Activation
Lorsque la marche arrière est enclen‐
chée, l'aide au stationnement avant et
arrière est prête à fonctionner.
L'aide au stationnement avant est
également activée automatiquement
à une vitesse supérieure à 11 km/h.
Une diode allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
Si le véhicule dépasse une vitesse de
11 km/h, l'aide au stationnement
avant est désactivée. L'aide au sta‐ tionnement avant est toujours réacti‐
vée dès lors que la vitesse du
véhicule repasse en dessous de
11 km/h.
Indication
Le système utilise des signaux sono‐
res pour avertir le conducteur de la
présence d'obstacles potentiellement dangereux derrière et devant le
véhicule. Selon le côté du véhicule le
plus proche d'un obstacle, vous en‐
tendez les signaux d'avertissement
sonores sur le côté correspondant du véhicule. L'intervalle entre les si‐
gnaux sonores se réduit au fur et à
mesure que le véhicule se rapproche
de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le si‐ gnal sonore est continu.
En outre, la distance par rapport aux
obstacles est affichée au Centre d'in‐ formations du conducteur 3 117.

218Conduite et utilisationSi un objet est détecté pendant lesinstructions de stationnement, Arrêt
est affiché dans le centre d'informa‐
tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de parking se pour‐
suit. Si l'objet n'est pas enlevé, le sys‐ tème est désactivé. Appuyer sur
( pour activer le système et recher‐
cher un nouvel emplacement de sta‐
tionnement.
Remarques de base sur
l'utilisation des systèmes d'aide
au stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Le système d'aide au stationnement peut être activé et désactivé en mo‐
difiant les réglages à l'écran d'infor‐
mation.
Personnalisation du véhicule 3 129.
Remarque
Le système d'aide au stationnement détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte
un objet qui n'existe pas (écho para‐ site), en raison de perturbations ex‐
ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.

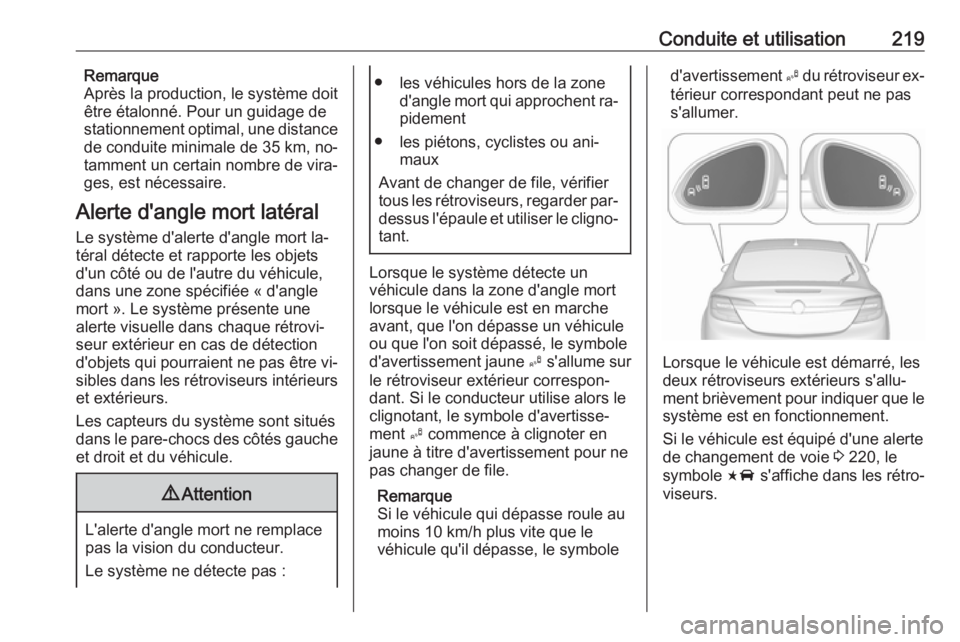

Conduite et utilisation219Remarque
Après la production, le système doit
être étalonné. Pour un guidage de
stationnement optimal, une distance
de conduite minimale de 35 km, no‐
tamment un certain nombre de vira‐
ges, est nécessaire.
Alerte d'angle mort latéral
Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement
● les piétons, cyclistes ou ani‐ maux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone d'angle mort
lorsque le véhicule est en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, le symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur correspon‐
dant. Si le conducteur utilise alors le
clignotant, le symbole d'avertisse‐
ment B commence à clignoter en
jaune à titre d'avertissement pour ne pas changer de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur ex‐
térieur correspondant peut ne pas s'allumer.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Si le véhicule est équipé d'une alerte
de changement de voie 3 220, le
symbole F s'affiche dans les rétro‐
viseurs.

220Conduite et utilisation
Le système peut être activé ou dés‐
activé dans la personnalisation du
véhicule.
Sélectionner la position correspon‐
dante dans Réglages, I Véhicule
dans l'affichage d'informations en
couleur.
Affichage d'informations en couleur
3 124.
Personnalisation du véhicule 3 129.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Le capteur du système couvre une
zone d'environ 3,5 mètres des deux
côtés du véhicule. Cette zone dé‐
marre à chaque rétroviseur et s'étend
environ jusqu'à 3 mètres vers l'ar‐
rière. La hauteur de la zone se situe
environ entre 0,5 mètre et 2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res comme les glissières de sécurité, les poteaux, les bordures de trottoir,
les murs et les poutres. Les véhicules
garés ou les véhicules dans le sens
inverse ne sont pas détectés.
Défaillance
Des alertes manquées occasionnel‐
les peuvent se produire dans des cir‐
constances normales.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit du pare-chocs arrière sont recouvertsde boue, saletés, neige, gel ou en casde fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 293.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur. Prendre contact avec un ate‐
lier.
Alerte de changement devoie
Outre l'alerte d'angle mort latéral
3 219 , l'alerte de changement de voie
reconnaît rapidement les véhicules
en approche depuis l'arrière, sur les
voies parallèles, adjacentes à votre
véhicule.
Si le véhicule est équipé de l'alerte de
changement de voie, l'alerte d'angle
mort latéral est toujours incluse.
Le système alerte visuellement dans
chaque rétroviseur extérieur en cas
de détection de véhicules en appro‐
che rapide depuis l'arrière.
Les capteurs de distance radar se
trouvent dans le pare-chocs arrière.

Conduite et utilisation2219Attention
L'alerte de changement de voie ne
remplace pas la vision du conduc‐
teur.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule en approche depuis l'arrière
qui roule très vite, le symbole d'aver‐
tissement de teinte ambre F s'éc‐
laire dans le rétroviseur extérieur cor‐
respondant. Si le conducteur utilise
alors le clignotant, le symbole d'aver‐ tissement F commence à clignoter
comme un avertissement pour ne pas changer de file.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Zones de détection
Les capteurs du système couvrent
une zone d'environ 3,5 mètres para‐
llèlement aux deux côtés du véhicule,
d'environ 3 mètres en arrière de la
position d'alerte d'angle mort latéral
(A) et d'environ 70 mètres à l'arrière
de la position d'alerte de changement de voie (B) sur les voies parallèles.
Les zones commencent à chaque ré‐
troviseur extérieur. La hauteur de la
zone est environ entre 0,5 mètre et
2 mètres du sol.
