2016.5 OPEL INSIGNIA ESP

186Conduite et utilisationSystèmes
d'entraînement
Transmission intégrale
La transmission intégrale améliore la
stabilité et les caractéristiques de
conduite et aide à obtenir la meilleure tenue de route possible quelle que
soit l'état de la chaussée. Le système est toujours actif et ne peut pas être
désactivé.
Le couple est distribué en continu en‐
tre les roues de l'essieu avant et ar‐
rière, en fonction des conditions de conduite. En outre, le couple entre les roues arrière est distribué en fonctionde l'état de la chaussée.
Pour une performance optimale du
système, les pneus du véhicule ne
devraient pas présenter des degrés d'usure différents.
Si un message de service est affiché
dans le centre d'informations du con‐
ducteur, le système peut avoir des
fonctionnalités limitées (ou être tota‐
lement désactivé dans certains cas,c.-à-d. que le véhicule est unique‐
ment entraîné par les roues avant).
Prendre contact avec un atelier.
Remorquage du véhicule 3 289.Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant,
le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein fer‐
mement. Un effort nettement supé‐
rieur doit être exercé. La distance de freinage est plus longue qu'habituel‐
lement. Rechercher l'assistance d'un
atelier avant de poursuivre le trajet.
Quand le moteur ne tourne pas, l'as‐
sistance du servofrein disparaît une
fois que la pédale de frein a été ac‐
tionnée une ou deux fois. Le freinage
n'est pas réduit, mais il nécessite une force beaucoup plus grande. Il est
particulièrement important de garder
cela à l'esprit quand le véhicule est
remorqué.
Témoin R 3 111.

192Conduite et utilisationSi le véhicule atteint le seuil de stabi‐
lité avec l'ESC désactivé, le système
réactivera l'ESC pour la durée de ce seuil, lorsque la pédale de frein est
enfoncée une fois.
Pour réactiver l'ESC, appuyer à nou‐
veau sur b. Si le système antipati‐
nage (TC) a été précédemment dés‐
activé, les systèmes TC et ESC sont tous deux réactivés. k et n s'étei‐
gnent lorsque les systèmes TC et
ESC sont réactivés.
L'ESC est également réactivé la pro‐
chaine fois que le contact est mis.
Défaillance En cas de défaillance du système, le
témoin b s'allume en continu et un
message s'affiche sur le centre d'in‐ formations du conducteur. Le sys‐
tème n'est pas opérationnel.
Faire remédier à la cause du pro‐
blème par un atelier.Châssis mécatronique
interactif
Flex Ride
Le châssis mécatronique Flex Ride permet au conducteur de sélection‐
ner parmi trois modes de conduite :
● Mode SPORT : appuyer sur SPORT , la diode s'allume.
● Mode TOUR : appuyer sur TOUR , la diode s'allume.
● Mode NORMAL : pas d'appui sur
SPORT ni sur TOUR, aucune
diode ne s'allume.
La désactivation des modes SPORT
et TOUR s'effectue en appuyant une
fois de plus sur le bouton correspon‐
dant.
Chaque mode du Flex Ride met en
réseau les systèmes électroniques
suivants :
● Contrôle électronique de l'amor‐ tissement
● Commande de la pédale d'accé‐ lérateur
● Commande de la direction● Transmission intégrale
● Electronic Stability Control (ESC)
● Antiblocage de sécurité (ABS) avec contrôle de freinage dansles virages (CBC)
● Boîte automatique
Mode Sport
Les réglages des systèmes sont
adaptés à un style de conduite plus
sportif :
● la suspension des amortisseurs devient plus dure pour offrir un
meilleur contact avec la surface
de la chaussée ;

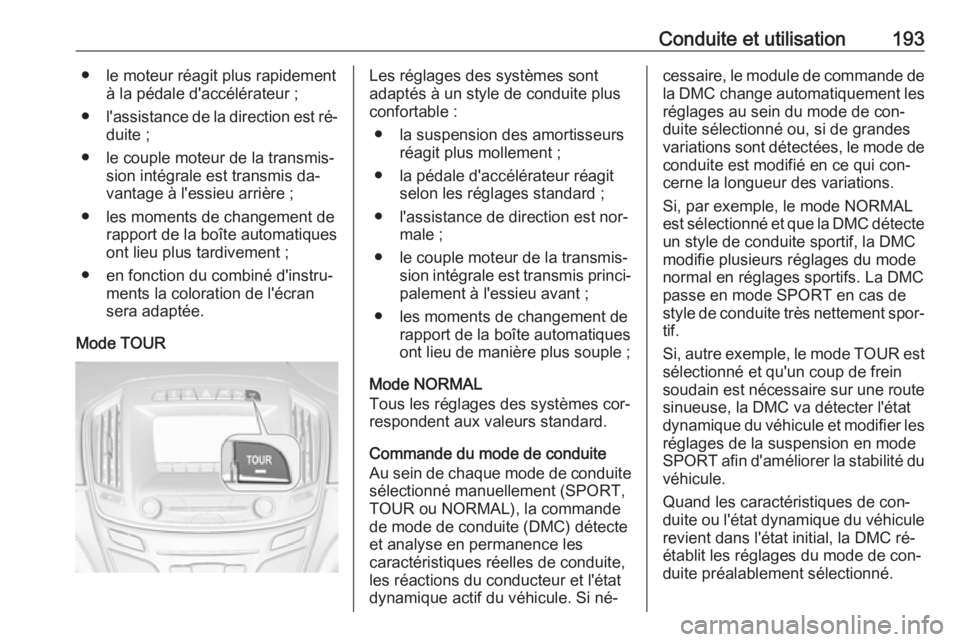

Conduite et utilisation193● le moteur réagit plus rapidementà la pédale d'accélérateur ;
● l'assistance de la direction est ré‐
duite ;
● le couple moteur de la transmis‐ sion intégrale est transmis da‐
vantage à l'essieu arrière ;
● les moments de changement de rapport de la boîte automatiques
ont lieu plus tardivement ;
● en fonction du combiné d'instru‐ ments la coloration de l'écran
sera adaptée.
Mode TOURLes réglages des systèmes sont
adaptés à un style de conduite plus
confortable :
● la suspension des amortisseurs réagit plus mollement ;
● la pédale d'accélérateur réagit selon les réglages standard ;
● l'assistance de direction est nor‐ male ;
● le couple moteur de la transmis‐ sion intégrale est transmis princi‐
palement à l'essieu avant ;
● les moments de changement de rapport de la boîte automatiques
ont lieu de manière plus souple ;
Mode NORMAL
Tous les réglages des systèmes cor‐
respondent aux valeurs standard.
Commande du mode de conduite
Au sein de chaque mode de conduite
sélectionné manuellement (SPORT,
TOUR ou NORMAL), la commande
de mode de conduite (DMC) détecte
et analyse en permanence les
caractéristiques réelles de conduite,
les réactions du conducteur et l'état
dynamique actif du véhicule. Si né‐cessaire, le module de commande de
la DMC change automatiquement les
réglages au sein du mode de con‐
duite sélectionné ou, si de grandes
variations sont détectées, le mode de conduite est modifié en ce qui con‐
cerne la longueur des variations.
Si, par exemple, le mode NORMAL
est sélectionné et que la DMC détecte
un style de conduite sportif, la DMC
modifie plusieurs réglages du mode
normal en réglages sportifs. La DMC
passe en mode SPORT en cas de
style de conduite très nettement spor‐
tif.
Si, autre exemple, le mode TOUR est
sélectionné et qu'un coup de frein soudain est nécessaire sur une route
sinueuse, la DMC va détecter l'état
dynamique du véhicule et modifier les réglages de la suspension en mode
SPORT afin d'améliorer la stabilité du
véhicule.
Quand les caractéristiques de con‐
duite ou l'état dynamique du véhicule revient dans l'état initial, la DMC ré-
établit les réglages du mode de con‐
duite préalablement sélectionné.

194Conduite et utilisationRéglages personnalisés du mode
SPORT
Le conducteur peut sélectionner les
fonctions du mode SPORT quand
SPORT est pressé.
Sélectionner les réglages adéquats
dans Réglages , I Mode Sport à l'affi‐
chage d'informations en couleur.
Affichage d'informations en couleur
3 124.
Personnalisation du véhicule 3 129.
Flex Ride - Version OPC
Le fonctionnement de la version OPC du châssis mécatronique Flex Ride
est identique à celui du système Flex Ride standard, à la différence que les
modes offrent des caractéristiques de
conduite plus sportives.
Le châssis mécatronique
OPC Flex Ride permet au conducteur
de sélectionner parmi trois modes de
conduite :
● Mode OPC : appuyer sur OPC, la
diode s'allume.
● Mode SPORT : appuyer sur SPORT , la diode s'allume.
● Mode NORMAL : pas d'appui sur
SPORT ni sur OPC, aucune
diode ne s'allume.
La désactivation des modes SPORT
et OPC s'effectue en appuyant une
fois de plus sur le bouton correspon‐
dant.
Chaque mode du OPC Flex Ride met
en réseau les systèmes électroniques
suivants :
● Contrôle électronique de l'amor‐ tissement
● Commande de la pédale d'accé‐ lérateur
● Commande de la direction
● Transmission intégrale
● Electronic Stability Control (ESC)
● Antiblocage de sécurité (ABS) avec contrôle de freinage dansles virages (CBC)
● Boîte automatique
Mode OPC
Les caractéristiques de conduite et
l'état dynamique sont adaptés à des
valeurs de performances élevées.
En fonction du combiné d'instruments la coloration de l'écran sera adaptée.
Mode Sport
Les réglages des systèmes sont
adaptés à un style de conduite plus
sportif.

Conduite et utilisation195Mode NORMAL
En mode NORMAL, sans pression
sur SPORT ou sur OPC, tous les ré‐
glages des systèmes correspondent
aux valeurs standard.
Réglages personnalisés du mode
OPC
Le conducteur peut sélectionner les
fonctions du mode OPC quand OPC
est pressé.
Sélectionner les réglages adéquats
dans Réglages , I Mode Sport à l'affi‐
chage d'informations en couleur.
Affichage d'informations en couleur
3 124.
Personnalisation du véhicule 3 129.Systèmes d'assistance
au conducteur9 Attention
Les systèmes d'assistance au
conducteur ont été conçus pour ai‐ der le conducteur et ne rempla‐
cent absolument pas sa vigilance.
Le conducteur assume la pleine
responsabilité de sa conduite.
En cas d'emploi des systèmes
d'assistance au conducteur, tou‐
jours rester attentif aux conditions
de circulation actuelles.
Régulateur de vitesse
Le régulateur de vitesse peut mémo‐
riser et maintenir des vitesses allant
de 30 à 200 km/h. Descentes et mon‐ tées peuvent provoquer des écarts
par rapport à la vitesse mémorisée.
Pour des raisons de sécurité, le régu‐ lateur de vitesse ne peut être activé
qu'après que vous avez appuyé une
fois sur la pédale de frein. Une acti‐
vation en première vitesse n'est pas
possible.
Ne pas activer le régulateur de vi‐
tesse lorsqu'une vitesse constante
n'est pas conseillée.
Sur les véhicules équipés d'une boîte
automatique ou d'une boîte manuelle automatisée, le régulateur de vitesse
peut être activé en mode automatique
et en mode manuel.
Témoin m 3 116.

198Conduite et utilisationChanger la limitation de vitesse
Lorsque le limiteur de vitesse est ac‐
tivé, maintenir ou tourner brièvement
la molette sur RES/+ pour augmenter
ou sur SET/- pour diminuer la vitesse
maximale souhaitée.
Dépassement de la limitation de
vitesse
Si la vitesse limitée est dépassée
sans l'intervention du conducteur, la
vitesse clignote dans le centre d'in‐
formations du conducteur et une son‐
nerie retentit pendant cette période.
En cas d'urgence, il est possible de dépasser la limite de vitesse en en‐fonçant fermement la pédale d'accé‐
lérateur presque jusqu'au bout. Dans
ce cas, aucune sonnerie ne retentit.
Relâcher la pédale d'accélérateur et
la fonction de limitation de vitesse est réactivée dès qu'une vitesse infé‐
rieure à la vitesse limite est atteinte.
Désactivation Appuyer sur y : le limiteur de vitesse
est désactivé et le véhicule peut être
conduit sans limitation de vitesse.La vitesse limitée sera mémorisée et
indiquée entre parenthèses sur le
centre d'informations du conducteur.
Un message correspondant s'affiche
également.
Reprise de la vitesse limite
Tourner la molette de réglage sur
RES/+ . La limitation de vitesse mé‐
morisée sera reprise.
Désactivation Appuyer sur L : l'indication de limita‐
tion de vitesse du centre d'informa‐
tions du conducteur s'éteint. La vi‐ tesse mémorisée est effacée.
En appuyant sur m pour activer le ré‐
gulateur de vitesse ou le régulateur
de vitesse adaptatif, le limiteur de vi‐
tesse est également désactivé et la
vitesse mémorisée est effacée.
En coupant le contact, le limiteur de
vitesse est également désactivé, mais la limite de vitesse sera mémo‐
risée pour la prochaine activation de
limiteur de vitesse.Régulateur de vitesse
adaptatif
Le régulateur de vitesse adaptatif (ACC) est une amélioration du régu‐
lateur de vitesse traditionnel avec une
fonction supplémentaire permettant
de maintenir une certaine distance
avec le véhicule qui précède.
Le régulateur de vitesse adaptatif ra‐
lentit automatiquement le véhicule
lorsqu'il approche un véhicule se dé‐
plaçant beaucoup plus lentement. Il
règle alors la vitesse du véhicule pour suivre le véhicule qui précède à la
distance de suivi sélectionnée. La vi‐
tesse du véhicule augmente ou dimi‐
nue pour suivre le véhicule à l'avant,
mais ne dépassera pas la vitesse ré‐
glée. Il peut appliquer un freinage li‐
mité avec les feux stop activés.
Le régulateur de vitesse adaptatif
peut mémoriser et maintenir des vi‐
tesses supérieures à 25 km/h envi‐ ron. Si l'on suit un véhicule qui roule
à moins de 25 km/h, la vitesse infé‐
rieure est définie. Sur les véhicules
dotés d'une boîte de vitesses auto‐
matique, le système freine jusqu'à
l'arrêt.

202Conduite et utilisation
La distance de suivi sélectionnée est
indiquée par les barres de distance
remplies sur la page du régulateur de vitesse adaptatif.
Il est à noter que le réglage de dis‐
tance de suivi est partagé avec le ré‐
glage de sensibilité de l'alerte de col‐
lision avant 3 206.
Exemple : Si le réglage 3 (éloignée)
est sélectionné, le conducteur est
averti plus tôt d'un risque de collision ;
il en va de même si le régulateur de
vitesse adaptatif est inactif ou arrêté.
9 Attention
Le conducteur endosse la pleine
responsabilité de la distance de
suivi en se basant sur les condi‐
tions de visibilité, météorologiques et de circulation. La distance de
suivi doit être réglée ou le système
doit être désactivé selon les be‐
soins en fonction des conditions
existantes.
Détection d'un véhicule à l'avant
Le témoin de véhicule à l'avant allumé
en vert A est affiché lorsque le sys‐
tème détecte un véhicule sur la voie
de circulation.
Alerte de collision avant 3 206.
Si ce symbole ne s'affiche pas, ou
s'affiche brièvement, le régulateur de
vitesse adaptatif ne répondra pas en
présence d'un véhicule à l'avant.
Désactivation
Le régulateur de vitesse adaptatif est
désactivé par le conducteur lorsque :
● y est pressé.
● La pédale de frein est enfoncée.
● La pédale d'embrayage est en‐ foncée pendant plus de
quatre secondes.
● Le levier sélecteur de la boîte de vitesses automatique est dé‐
placé sur N.
Le système est également automati‐
quement désactivé lorsque :
● Le véhicule accélère à une vi‐ tesse supérieure à 190 km/h ou
ralenti à une vitesse inférieure à 15 km/h (sur les véhicules dotés
d'une boîte de vitesse automati‐
que, le véhicule ralenti jusqu'à
l'arrêt sans désactivation dans
les deux minutes).
● Le système antipatinage est en fonctionnement.

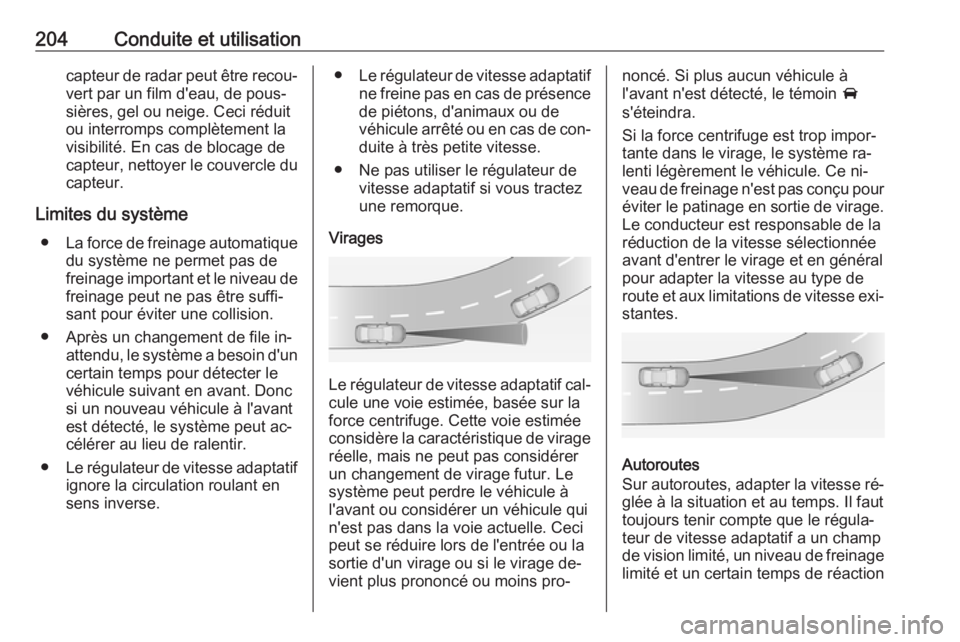

204Conduite et utilisationcapteur de radar peut être recou‐
vert par un film d'eau, de pous‐
sières, gel ou neige. Ceci réduit
ou interromps complètement la
visibilité. En cas de blocage de
capteur, nettoyer le couvercle du capteur.
Limites du système ● La force de freinage automatique
du système ne permet pas de
freinage important et le niveau de
freinage peut ne pas être suffi‐
sant pour éviter une collision.
● Après un changement de file in‐ attendu, le système a besoin d'un
certain temps pour détecter le
véhicule suivant en avant. Donc
si un nouveau véhicule à l'avant
est détecté, le système peut ac‐
célérer au lieu de ralentir.
● Le régulateur de vitesse adaptatif
ignore la circulation roulant en
sens inverse.● Le régulateur de vitesse adaptatif
ne freine pas en cas de présence de piétons, d'animaux ou de
véhicule arrêté ou en cas de con‐
duite à très petite vitesse.
● Ne pas utiliser le régulateur de vitesse adaptatif si vous tractez
une remorque.
Virages
Le régulateur de vitesse adaptatif cal‐ cule une voie estimée, basée sur la
force centrifuge. Cette voie estimée
considère la caractéristique de virage
réelle, mais ne peut pas considérer
un changement de virage futur. Le
système peut perdre le véhicule à l'avant ou considérer un véhicule qui
n'est pas dans la voie actuelle. Ceci
peut se réduire lors de l'entrée ou la
sortie d'un virage ou si le virage de‐
vient plus prononcé ou moins pro‐
noncé. Si plus aucun véhicule à
l'avant n'est détecté, le témoin A
s'éteindra.
Si la force centrifuge est trop impor‐
tante dans le virage, le système ra‐
lenti légèrement le véhicule. Ce ni‐
veau de freinage n'est pas conçu pour éviter le patinage en sortie de virage.
Le conducteur est responsable de la
réduction de la vitesse sélectionnée
avant d'entrer le virage et en général
pour adapter la vitesse au type de
route et aux limitations de vitesse exi‐ stantes.
Autoroutes
Sur autoroutes, adapter la vitesse ré‐
glée à la situation et au temps. Il faut
toujours tenir compte que le régula‐
teur de vitesse adaptatif a un champ
de vision limité, un niveau de freinage limité et un certain temps de réaction
