2016.5 OPEL INSIGNIA Manuel d'utilisation (in French)

Soins du véhicule247
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Le capot est automatiquement main‐ tenu ouvert.
Entrée d'air 3 164.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐ ment redémarré pour des raisons de
sécurité.
Système Stop/Start 3 172.
Fermeture
Abaisser le capot à une hauteur ré‐
duite (20-25 cm) et le laisser retomber dans le verrou à partir de cette hau‐
teur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.
S'assurer que l'huile utilisée répond à la spécification requise. Fluides et lu‐
brifiants recommandés 3 298.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
En fonction du moteur, différentes
jauges d'huile sont utilisées.

248Soins du véhicule
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière vi‐
dange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités 3 315, qualité/viscosité
d'huile moteur 3 298.
Remettre le bouchon droit et le serrer.
Liquide de boîte de vitesses automatiqueAvertissement
Des quantités extrêmement fai‐
bles de saleté peuvent endomma‐ ger la boîte automatique et provo‐
quer des pannes. Ne pas laisser
de saletés entrer en contact avec le côté liquide du bouchon du ré‐
servoir ou pénétrer dans le réser‐
voir.

Soins du véhicule249Le niveau du liquide de boîte de vi‐
tesses automatique ne doit normale‐
ment pas être vérifié. Pour vérifier le
niveau du liquide, demander l'aide
d'un atelier.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel à des
températures allant approximative‐ ment jusqu'à -28 °C. Dans les pays
nordiques, le liquide de refroidisse‐
ment rempli en usine offre une pro‐
tection contre le gel à des températu‐
res allant jusqu'à environ -37 °C.Avertissement
N'employer que du produit antigel
homologué.
Niveau de liquide de
refroidissementAvertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
Sur d'autres modèles, le repère du ni‐ veau de remplissage se trouve à l'in‐
térieur de l'ouverture de remplissage.
Ouvrir le bouchon pour vérifier.
Circuit de refroidissement
supplémentaire pour moteur turbo
Le récipient du liquide de refroidisse‐
ment est fixé sur le boîtier du filtre à
air.

250Soins du véhicule
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
Généralités
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le bou‐ chon avec précaution, en laissant
la pression s’évacuer lentement.
Pour faire l'appoint, utiliser un mé‐
lange 1:1 de concentré de liquide de
refroidissement recommandé et
d'eau du robinet propre. Si du con‐
centré de liquide de refroidissement
n'est pas disponible, utiliser de l'eau
de ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐
tration de liquide de refroidissement
et faire remédier à la cause de la perte
de liquide de refroidissement par un
atelier.
Liquide de directionassistéeAvertissement
Des quantités extrêmement fai‐
bles de saleté peuvent endomma‐
ger le circuit de direction et provo‐ quer des pannes. Ne pas laisser
de saletés entrer en contact avec
le côté liquide du bouchon du ré‐
servoir/de la jauge ou pénétrer
dans le réservoir.
Le niveau du liquide de direction as‐ sistée ne doit normalement pas être
vérifié. Si un bruit inhabituel est audi‐
ble pendant l'utilisation du volant ou si la direction réagit de manière singu‐
lière, demander l'aide d'un atelier.

Soins du véhicule251Liquide de lave-glace
Remplir d'eau propre mélangée à unequantité adéquate de produit de lave-
glace agréé contenant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en
cas de baisses soudaines de tem‐
pérature.
L'utilisation de liquide de lave-
glace contenant de l'alcool isopro‐
pylique peut endommager les feux extérieurs.
Freins
Si la garniture de frein atteint l'épais‐
seur minimale, on entend un bruit de
grincement lors du freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein
9 Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.
Le niveau de liquide de frein doit se
situer entre MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein/ d'embrayage 3 298.
Batterie du véhicule La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter l'utilisa‐
tion de consommateurs électriques
non nécessaires.

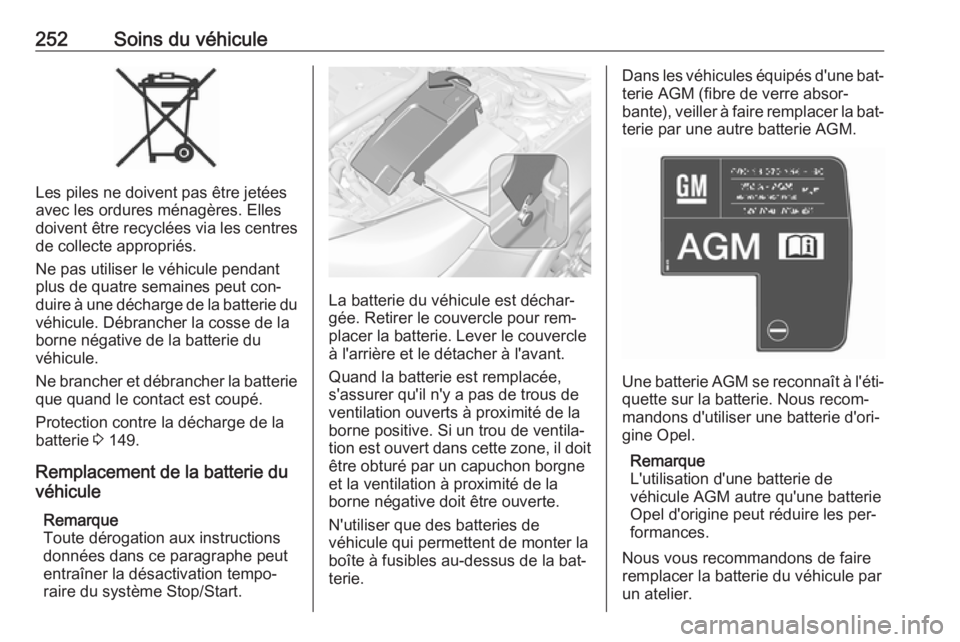

252Soins du véhicule
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de quatre semaines peut con‐
duire à une décharge de la batterie du
véhicule. Débrancher la cosse de la
borne négative de la batterie du
véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 149.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions
données dans ce paragraphe peut
entraîner la désactivation tempo‐
raire du système Stop/Start.
La batterie du véhicule est déchar‐
gée. Retirer le couvercle pour rem‐
placer la batterie. Lever le couvercle
à l'arrière et le détacher à l'avant.
Quand la batterie est remplacée,
s'assurer qu'il n'y a pas de trous de
ventilation ouverts à proximité de la
borne positive. Si un trou de ventila‐
tion est ouvert dans cette zone, il doit être obturé par un capuchon borgne
et la ventilation à proximité de la
borne négative doit être ouverte.
N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus de la bat‐
terie.
Dans les véhicules équipés d'une bat‐ terie AGM (fibre de verre absor‐
bante), veiller à faire remplacer la bat‐ terie par une autre batterie AGM.
Une batterie AGM se reconnaît à l'éti‐ quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie d'ori‐
gine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
Opel d'origine peut réduire les per‐
formances.
Nous vous recommandons de faire remplacer la batterie du véhicule par un atelier.

Soins du véhicule253Système Stop/Start 3 172.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie peut être endommagée.
Démarrage par câbles auxiliaires3 287.
Étiquette d'avertissement
Signification des symboles : ● Pas d'étincelle ou de flamme nue, interdit de fumer.
● Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
● Garder la batterie du véhicule hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut ren‐
dre aveugle ou causer de graves brûlures.
● Consulter le manuel d'utilisation pour de plus amples informa‐
tions.
● Des gaz explosifs peuvent être présents à proximité de la batte‐
rie du véhicule.Purge du système
d'alimentation en gazole
(diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son air. Mettre le contact trois fois, chaque
fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec
un atelier.

254Soins du véhiculeRemplacement des balaisd'essuie-glace
Balais d'essuie-glace avant
Soulever le bras d'essuie-glace, ou‐
vrir l'attache de fixation.
Désencliqueter le balai d'essuie-
glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la lunette
arrière
Soulever le bras d'essuie-glace. Sou‐
lever le bras d'essuie-glace, appuyer
sur les deux verrous du bras, déta‐
cher le balai d'essuie-glace et le sor‐
tir.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐ cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
