Soins du véhicule231Les pressions de pneu pour tous les
pneus sont affichées sur une page.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message indiquant le pneu corres‐
pondant dans le centre d'informations
du conducteur.
Le système prend en compte la tem‐
pérature des pneus pour les avertis‐
sements.
Importance de la température 3 228.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 99.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐ lon la recommandation 3 270.
Si w clignote pendant
60-90 secondes puis s'allume en per‐
manence, il y a une défaillance dans
le système. Prendre contact avec un
atelier.
Après avoir procédé au gonflage, cer‐
tains types de conduite peuvent né‐
cessiter la mise à jour des valeurs de pression des pneus sur le centre d'in‐formations du conducteur. Pendant
ce temps, le symbole w peut s'allu‐
mer.
Si le symbole w s'allume à des tem‐
pératures plus basses et s'éteint
après la conduite, cela peut être un signe de l'approche d'une basse pres‐ sion des pneus. Vérifier la pression
des pneus.
Messages du véhicule 3 109.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le système de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces pneus. Le témoin w s'al‐
lume. Le système reste opérationnel
pour les trois autres pneus.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐ vent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes
identiques peuvent perturber le sys‐
tème de surveillance de la pression
des pneus.
À chaque remplacement des pneus,
les capteurs du système de surveil‐
lance de la pression des pneus doi‐
vent être démontés et faire l'objet d'un
entretien. Pour le capteur à visser,
remplacer l'obus de valve et le joint d'étanchéité. Pour le capteur à cli‐pser, remplacer l'intégralité du corps
de valve.

232Soins du véhiculeÉtat de charge du véhiculeRégler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression des pneus 3 270, puis sélectionner
le réglage approprié dans le menu
Charge du pneu du centre d'informa‐
tions du conducteur, Menu
informations véhicule ? 3 102. Ce
réglage sert de référence pour les
avertissements relatifs à la pression
des pneus.
Le menu Charge du pneu s'affiche
uniquement si le véhicule est à l'arrêt et que le frein de stationnement est
serré. Sur les véhicules dotés d'une boîte automatique, le levier sélecteur
doit être en position P.
Affichage de mi-niveau :
Sélectionner ● LO (bas) pour une pression de
confort jusqu'à trois personnes.
● ECO pour une pression Eco jus‐
qu'à trois personnes.
● Hi (haut) pour une pleine charge.
Affichage de niveau supérieur :Sélectionner ● Léger pour une pression de con‐
fort jusqu'à trois personnes.
● Eco pour une pression Eco jus‐
qu'à trois personnes.
● Max pour une pleine charge.
Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur TPMS comporte un
code d'identification unique. Le code
d'identification doit correspondre à
une nouvelle position des roues
après une permutation des roues ou
un échange du jeu de roues complet

Soins du véhicule233et si un ou plusieurs capteurs de pres‐
sion des pneus ont été remplacés. Le processus de correspondance des
capteurs de pression des pneus doit
également être effectué après avoir remplacé une roue de secours par
une roue de route dotée d'un capteur de pression du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent s'éteindre lors du cycle
d'allumage suivant. On fait corres‐
pondre les capteurs aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue arrière droite, roue arrière gauche. Le
clignotant de la position active ac‐
tuelle s'allume jusqu'à ce que le cap‐
teur soit apparié.
Consulter un atelier pour un service ou pour acheter un outil de réappren‐
tissage. Il faut deux minutes pour ap‐
parier la première position de pneu/
roue et cinq minutes en tout pour ap‐ parier les quatre positions de pneu/
roue. Si cela dure plus longtemps, le
processus de correspondance s'ar‐
rête et doit être redémarré.Le processus de correspondance des capteurs de pression des pneus est lesuivant :
1. Serrer le frein de stationnement.
2. Mettre le contact.
3. Sur les véhicules dotés d'une boîte de vitesses automatique :
régler le levier sélecteur sur P.
Sur les véhicules avec boîte ma‐
nuelle automatisée : Garder la pé‐ dale de frein enfoncée. Déplacer
et maintenir le levier sélecteur
pendant cinq secondes en posi‐
tion N jusqu'à ce que P soit affiché
sur le centre d'informations du
conducteur. P indique que le pro‐
cessus de correspondance des
capteurs de pression des pneus
peut être démarré.
Sur les véhicules avec boîte ma‐
nuelle : sélectionner Neutre.
4. Utiliser MENU sur le levier de cli‐
gnotant pour sélectionner Menu
informations véhicule ? dans le
centre d'informations du conduc‐
teur.5. Tourner la molette du dispositif de
réglage pour faire défiler le menu de pression des pneus.
Affichage de mi-niveau :
Affichage de niveau supérieur :

234Soins du véhicule6. Appuyer sur SET/CLR pour lan‐
cer le processus d'appariement de capteur. Un message deman‐
dant d'accepter le processus doit
s'afficher.
7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.
9. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le cap‐
teur de pression des pneus. Un
signal de l'avertisseur sonore con‐ firme que le code d'identification
du capteur correspond à cette po‐
sition de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.
11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.12. Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié à la roue arrière gauche
et que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.
14. Amener les quatre pneus au ni‐ veau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation de pression des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 102.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐
fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les six ans.

Soins du véhicule235Changement de taille de
pneus et de jantes
En cas d'utilisation d'une taille de
pneus autre que celle montée d'ori‐ gine, il faut, le cas échéant, repro‐
grammer le compteur de vitesse élec‐
tronique ainsi que la pression de gon‐ flage nominale et procéder à d'autres
modifications du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.Avertissement
Lors de la conversion en roues de diamètre de 14", la garde au sol
est réduite. Ce point doit être pris
en compte lors du passage d'obs‐
tacles.
9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐ tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Jantes en acier : Si des écrous de
blocage de roue sont utilisés, ne pas
poser d'enjoliveur.
Chaînes à neige
Des chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs in‐
térieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.

236Soins du véhiculeLes chaînes à neige sont autorisées
sur les pneus de taille 175/70 R14,
185/70 R14, 185/65 R15,
205/45 R17.
Les chaînes à neige sont autorisées
sur les pneus de taille 195/55 R16
avec des jantes de taille 16 x 6 et
16 x 6,5, cette dernière uniquement en association avec un angle de bra‐
quage limité. Prendre contact avec un atelier.
Les chaînes à neige ne sont pas au‐
torisées sur les pneus de taille
215/45 R17 et 215/40 R18.
L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus
De petits dégâts sur la bande de rou‐ lement peuvent être réparés avec le
kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu près de la jante ne peu‐
vent pas être réparés à l'aide du kit de réparation des pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une pé‐
riode prolongée.
La tenue de route et la conduite du véhicule peuvent être altérées.
En cas de crevaison de pneu :
Serrer le frein de stationnement, en‐
gager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.
Le kit de réparation des pneus est ar‐
rimé dans le coffre.
Selon l'équipement, le kit de répara‐
tion des pneus se trouve dans un
compartiment de la paroi latérale
droite ou sous le plancher.
Véhicules avec kit de réparation
des pneus sous le plancher

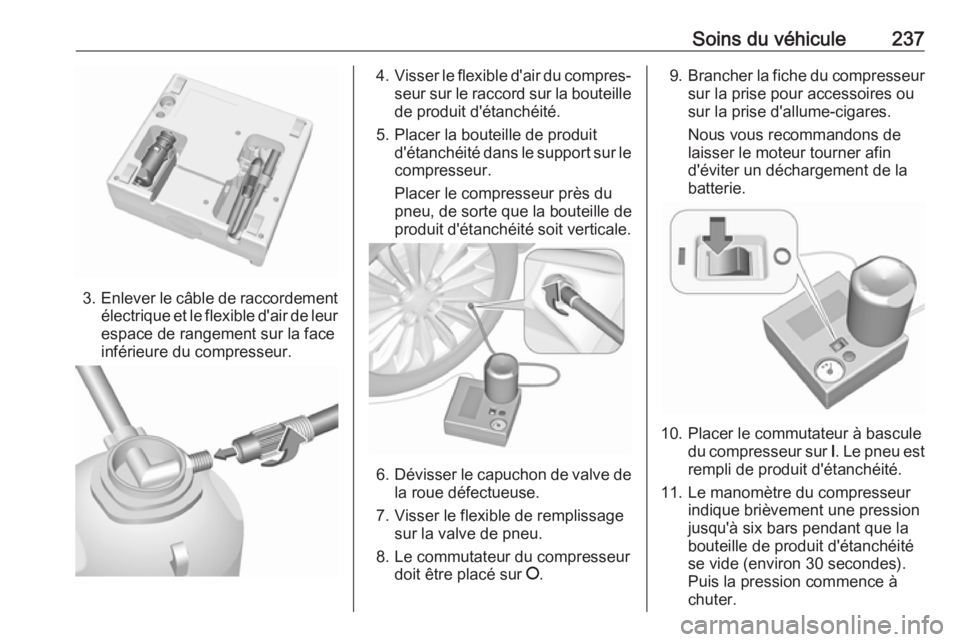

1. Sortir le kit de réparation des pneus de son espace de range‐
ment.
2. Enlever le compresseur.

Soins du véhicule237
3.Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
10. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
11. Le manomètre du compresseur indique brièvement une pression
jusqu'à six bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Puis la pression commence à
chuter.

238Soins du véhicule12.Le produit d'étanchéité a été com‐
plètement pompé dans le pneu.
Puis, le pneu est gonflé à l'air.
13. La pression des pneus prescrite devrait être atteinte dans les dix
minutes. Pression des pneus
3 270. Quand la pression cor‐
recte est atteinte, éteindre le com‐ presseur.
Si la pression des pneus prescriten'est pas atteinte dans les dix mi‐
nutes, démonter le kit de répara‐
tion de pneus. Avancer ou reculer
le véhicule d'un tour de roue.
Brancher à nouveau le kit de ré‐
paration des pneus et poursuivre
la procédure de remplissage pen‐
dant dix minutes. Si la pression de gonflage prescrite n'est toujours
pas atteinte, c'est que le pneu est
trop fortement endommagé. Pren‐ dre contact avec un atelier.
Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le com‐
presseur pendant plus de dix mi‐
nutes.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour en‐lever la bouteille de produit d'étan‐
chéité de son support. Visser le
flexible de gonflage de pneu à
l'orifice libre de la bouteille de pro‐
duit d'étanchéité. Ceci empêche
que le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐ fre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.17. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de dix mi‐
nutes), s'arrêter et contrôler la
pression des pneus. À cet effet,
visser directement le flexible d'air
sur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, il
