2016.5 OPEL CORSA Manuale di uso e manutenzione (in Italian)

Cura del veicolo2151. Ruotare il portalampada in sensoantiorario e rimuoverlo dal riflet‐
tore.
2. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.
Indicatori di direzione
anteriori
Gli indicatori di direzione anteriori
sono lampadine a lunga durata che
non consentono la sostituzione.
Rivolgersi a un'officina in caso di una
lampadina a lunga durata difettosa.
Luci posteriori
1. Staccare il coperchio nel vano di carico sul lato rispettivo e rimuo‐
vere.
2. Svitare a mano entrambi i dadi di fissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐ tico dalle cavità e smontarlo.

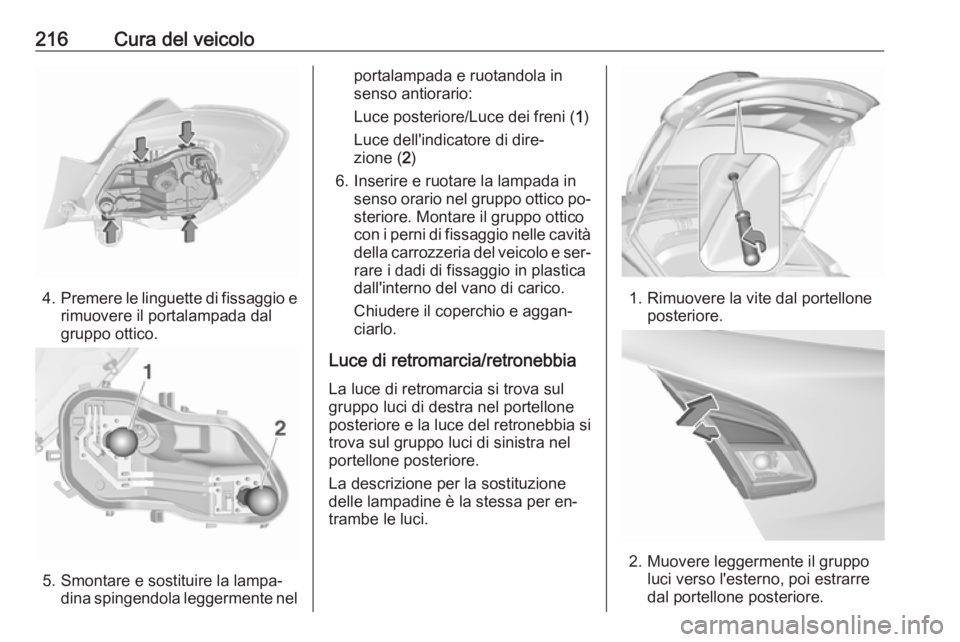

216Cura del veicolo
4.Premere le linguette di fissaggio e
rimuovere il portalampada dal
gruppo ottico.
5. Smontare e sostituire la lampa‐ dina spingendola leggermente nel
portalampada e ruotandola in
senso antiorario:
Luce posteriore/Luce dei freni ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
6. Inserire e ruotare la lampada in senso orario nel gruppo ottico po‐steriore. Montare il gruppo ottico
con i perni di fissaggio nelle cavità
della carrozzeria del veicolo e ser‐
rare i dadi di fissaggio in plastica
dall'interno del vano di carico.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia/retronebbia
La luce di retromarcia si trova sul
gruppo luci di destra nel portellone
posteriore e la luce del retronebbia si
trova sul gruppo luci di sinistra nel
portellone posteriore.
La descrizione per la sostituzione
delle lampadine è la stessa per en‐
trambe le luci.
1. Rimuovere la vite dal portellone posteriore.
2. Muovere leggermente il gruppoluci verso l'esterno, poi estrarre
dal portellone posteriore.

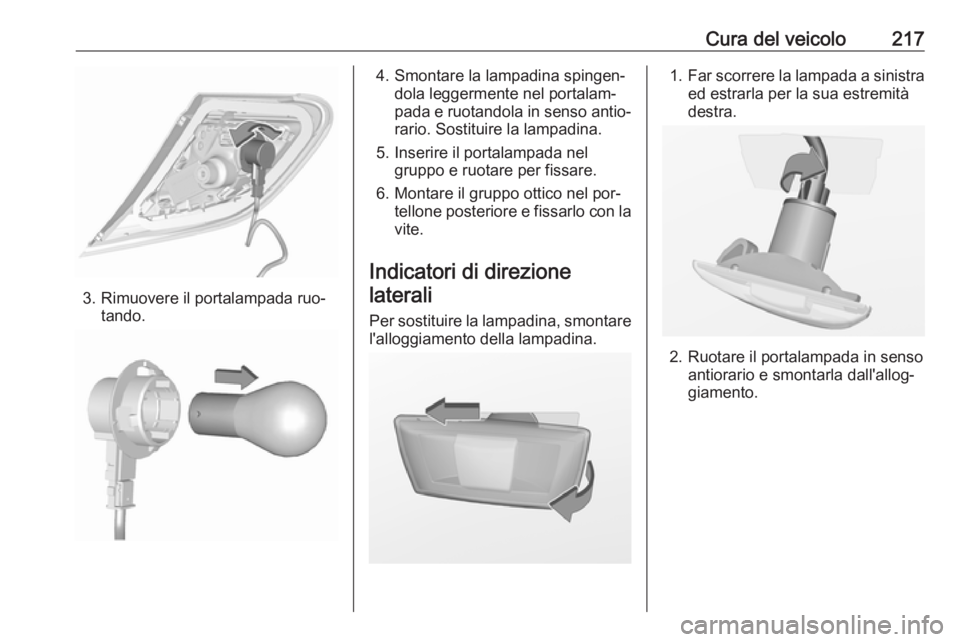

Cura del veicolo217
3. Rimuovere il portalampada ruo‐tando.
4. Smontare la lampadina spingen‐dola leggermente nel portalam‐
pada e ruotandola in senso antio‐
rario. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare per fissare.
6. Montare il gruppo ottico nel por‐ tellone posteriore e fissarlo con lavite.
Indicatori di direzione laterali
Per sostituire la lampadina, smontarel'alloggiamento della lampadina.1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e smontarla dall'allog‐
giamento.

218Cura del veicolo
3. Tirare la lampadina dal portalam‐pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.

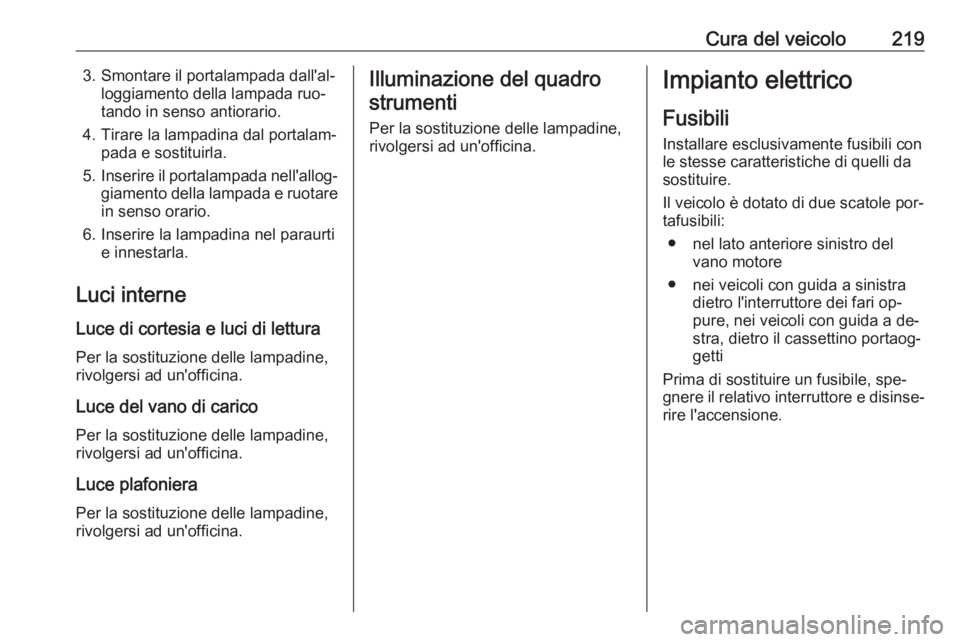

Cura del veicolo2193. Smontare il portalampada dall'al‐loggiamento della lampada ruo‐
tando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
6. Inserire la lampadina nel paraurti e innestarla.
Luci interne
Luce di cortesia e luci di lettura Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce plafoniera
Per la sostituzione delle lampadine, rivolgersi ad un'officina.Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐
tafusibili:
● nel lato anteriore sinistro del vano motore
● nei veicoli con guida a sinistra dietro l'interruttore dei fari op‐
pure, nei veicoli con guida a de‐
stra, dietro il cassettino portaog‐
getti
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐ rire l'accensione.

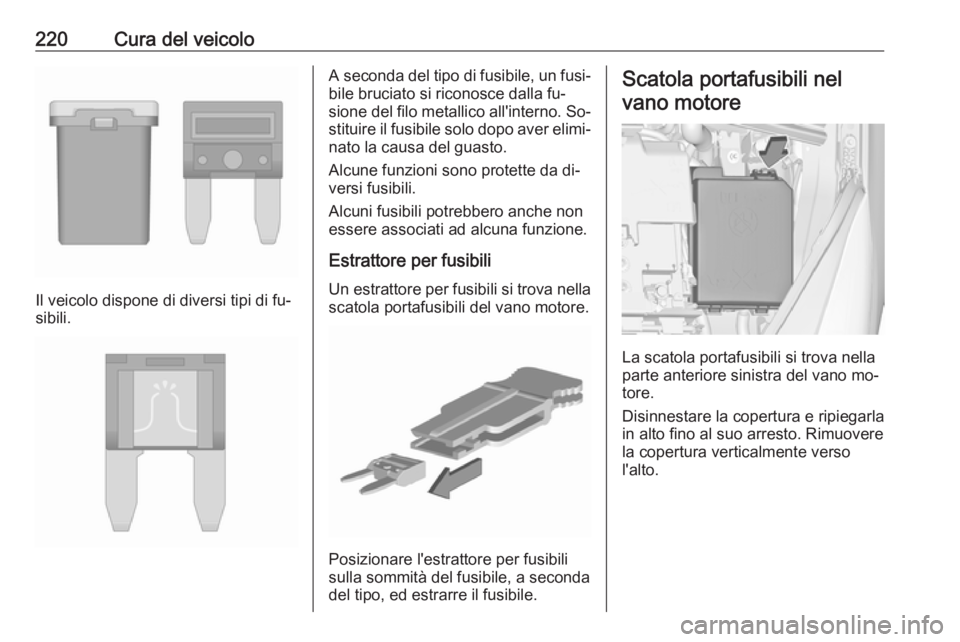

220Cura del veicolo
Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

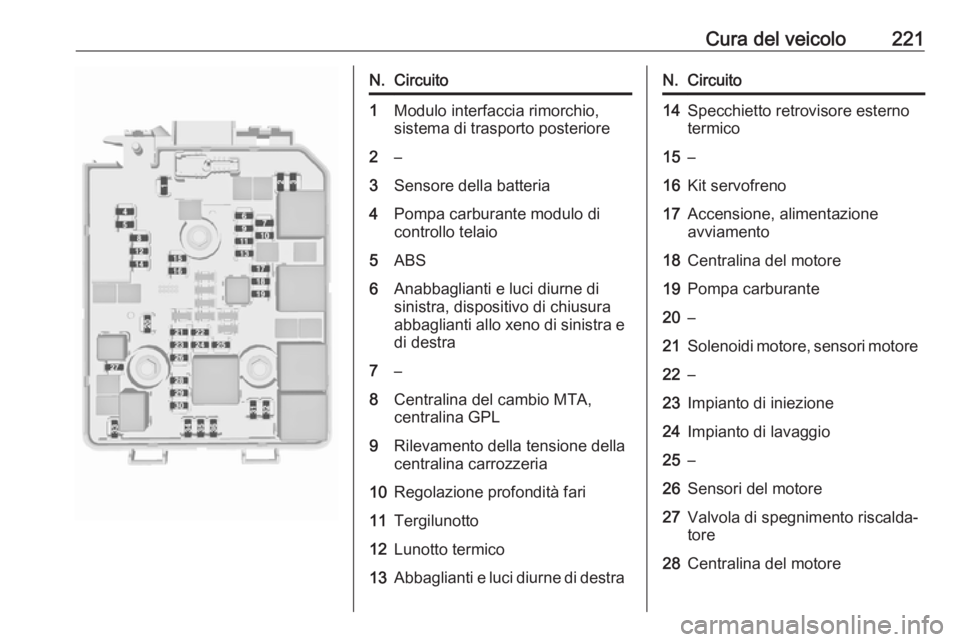

Cura del veicolo221N.Circuito1Modulo interfaccia rimorchio,
sistema di trasporto posteriore2–3Sensore della batteria4Pompa carburante modulo di
controllo telaio5ABS6Anabbaglianti e luci diurne di
sinistra, dispositivo di chiusura
abbaglianti allo xeno di sinistra e di destra7–8Centralina del cambio MTA,
centralina GPL9Rilevamento della tensione della
centralina carrozzeria10Regolazione profondità fari11Tergilunotto12Lunotto termico13Abbaglianti e luci diurne di destraN.Circuito14Specchietto retrovisore esterno
termico15–16Kit servofreno17Accensione, alimentazione
avviamento18Centralina del motore19Pompa carburante20–21Solenoidi motore, sensori motore22–23Impianto di iniezione24Impianto di lavaggio25–26Sensori del motore27Valvola di spegnimento riscalda‐ tore28Centralina del motore

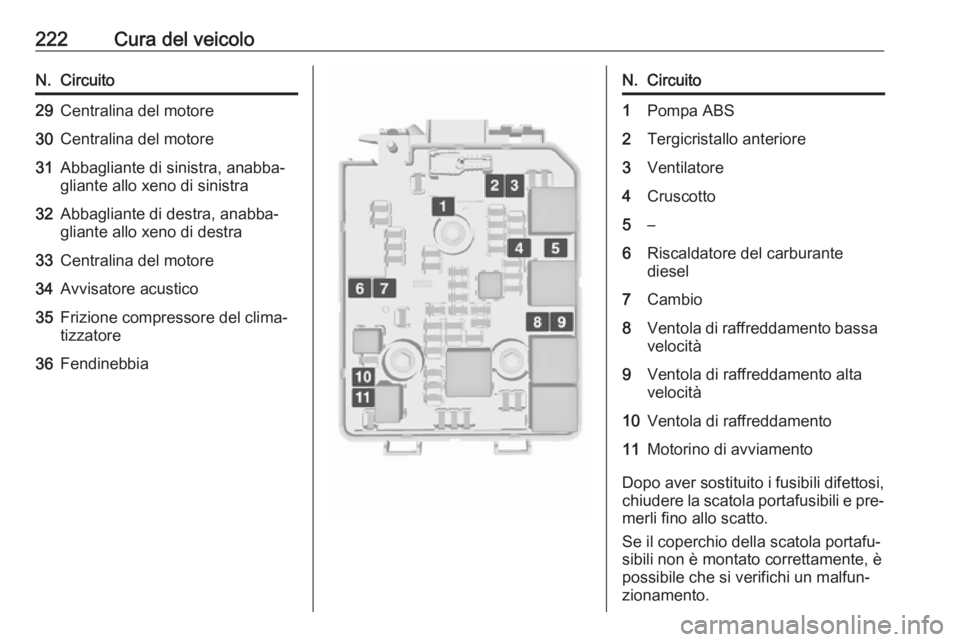

222Cura del veicoloN.Circuito29Centralina del motore30Centralina del motore31Abbagliante di sinistra, anabba‐
gliante allo xeno di sinistra32Abbagliante di destra, anabba‐
gliante allo xeno di destra33Centralina del motore34Avvisatore acustico35Frizione compressore del clima‐
tizzatore36FendinebbiaN.Circuito1Pompa ABS2Tergicristallo anteriore3Ventilatore4Cruscotto5–6Riscaldatore del carburante
diesel7Cambio8Ventola di raffreddamento bassa velocità9Ventola di raffreddamento alta
velocità10Ventola di raffreddamento11Motorino di avviamento
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
